浙江红苹果推出PE60S系列高密度模块化网络矩阵

产品概述

    红苹果在研究大量国外矩阵的基础上，结合国内的实际情况，特别是国内各地社会治安监控的需求，研发生产出PE新系列音视频矩阵。

    该系列矩阵既有良好监控体系结构又真正实现计算机联网的音视频矩阵控制主机，弥补了传统音视频矩阵主机联网能力等方面的不足。

    PE60S新系列高密度模块化网络矩阵针对联网需求，参照国内外各种典型的的监控体系，拓展音视频矩阵主机的网络功能。对内（键盘、切换器、控制机箱等）它兼容市场各主流厂家设备，可以完成音视频矩阵控制主机的所有控制操作；对外它连接计算机网络，通过计算机网络的连通，多个PE系统轻松组网，相互操作，并支持其他网络设备的操控。

产品特征

    强大的网络功能：

    采用全局管理方式对监控辖区内所有资源统一编号，实现任意网络拓扑结构，矩阵组网级数和台数不受限！对外它连接计算机局域网，通过计算机网络的连通，多个PE系统可互联成网，相互操作成为真正的网络矩阵！(卫星切换（点对点，互相调看和控制及报警调用）、星形（一个点对应多个点）、树形（第一级→第二级→第三级→……）星形对星形及混合组合方式)

    系统规模更加庞大：

    PE60S系列模块化视频输入板（PE60SVIM）每块模块的容量达到32路！视频输出板（PE60SVOM）每块模块的容量达到16路;单机容量最大可实现512路输入或128路输出；整个系统更可以扩展至65535路超级容量，满足超大系统的要求。

    系统配置灵活：

    红苹果系列矩阵采用工业级专用芯片，模块化、集成化设计，系统配置极其灵活，扩容十分方便。系统输入输出为模块化配置，系统大小只需要通过配置不同的机箱和插卡，扩展也只需要增加相应机箱和插卡。

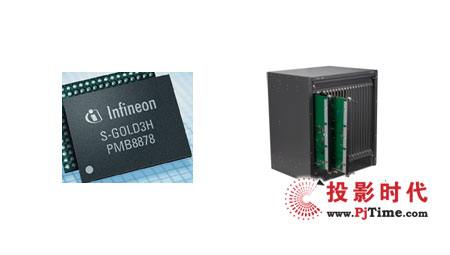

工业级专用芯片，模块化、集成化设计

    多层保障保证稳定：

    系统支持单机双电源热备份和外置双CPU 热备份（配图）；支持带电热拔即插即用技术。稳定性更好！

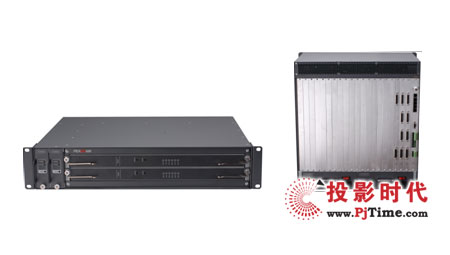

外置双CPU    双电源配置

    更好的兼容性：

    新系统可兼容目前国内外主流的多种矩阵及解码器，可以与这些矩阵联网通信完成控制功能。红苹果更率先公开所有的控制协议，以便红苹果的合作伙伴更自主地使用和选择产品。

    个性化的软件编程功能：

    支持用户可以在现有系统的基础上进行二次开发，既可以实现功能上的升级和定制的应用，还可以将矩阵控制系统集成到更大的实战平台中。系统不仅具有一般监控系统对于云台、镜头、灯光、录像机、风扇雨刷、报警联动等各种可控设备的控制功能，红苹果相关软件还可对其进行灵活个性化的编程。可将图像监控、防盗报警、门禁考勤、设备监控、一卡通、楼宇设备、GIS系统、会议电视等智能化管理及监控功能，在一个平台上协同管理和工作。应用的领域从传统的DVR、安防监控领域、智能建筑集成领域、楼宇控制、机房监控、企业智能化管理到行业智能化解决方案乃至城市智能化系统应用。

    完善的智能化心跳功能：

    红苹果全新矩阵系列产品可提供网管功能，可通过数据线与每一个机箱的控制卡相连，直接监测每个部件的运行状况，对通过机箱中的所有视频进行检测，实时监控系统运行状况，即时发现问题，从而保证系统运转顺畅，充分发挥监控功能。

功能描述

    监视器信息显示

    监视器信息显示，监视器信息显示分实时消息显示和预设项目显示两种，

    视频切换

    红苹果PE60S系列音视频矩阵主机可将任意摄像机画面或某个摄像机中设置好的预置点切换到任一监视器上显示。音视频矩阵主机的主体由全交叉的矩阵开关构成，该矩阵可以（根据不同的系统应用）将16～2048个（或更多的）摄像机切换到到8～256个（或更多的）监视器，进而实现自动切换RUN、单步切换HOLD、程序切换PROM、巡视切换TOUR、成组切换SALVO的功能。

    摄像机画面屏蔽和加入

    可以使参与自动切换的区域内的画面可选：

    摄像机画面屏蔽：将跳过不需要显示的摄像机画面；

    摄像机画面加入：加入需要显示的摄像机画面。

    报警自动切换

    报警自动切换：系统通过报警接口设备可接入报警输入、输出信号，并可选串行RS-485总线或以太网控制方式。系统收到报警信号时能够联动单步切换、调用预置点、辅助开关、录像机及警号等，并将报警信息显示在监视器上。报警时调用某个图像、图像的驻留时间、预置点、辅助开关闭合时间、报警响应延时时间、辅助动作延时时间等都可设置。

    视频检测

    实时检测视频状态，在视频信号过强、过弱和丢失时通知控制板并在监视器上提示。

    音频切换

    与视频切换同理，可将音源输入切换到监视器或录像机上，该音频切换可以与视频同步或异步。

    报警控制

    强大的防区菜单设置和多样灵活的报警布、撤防方式和报警的处理方式/报警清除方式。

    宏指令

    网络管理

    解码器控制

    视频矩阵可控制解码器，来驱动摄像机、云台、镜头、灯光、雨刷等作出相应动作。

    矩阵主机权限分配

    设置了系统分类权限控制功能。即对键盘（用户）、监视器、摄像机的控制范围和级别进行授权。

    键盘软件平台控制

    矩阵主机可带16-32个键盘或多媒体控制平台，包括带菜单编程的全功能主控键盘、多媒体控制软件和简易型副控键盘，以及其他软件系统和DVR等。

    打印功能

    直接以串口输出文本格式的矩阵主机的实时状态信息，或存储的运行数据，如开机时间、关机时间、布防时间、撤防时间、报警时间等。

    存储、保存：存储在存储器中的所有用户编程信息、控制信息和音视频矩阵主机运行的数据可至少保存十年，这些数据包括所有用户资料、切换参数、报警状态等。

    音视频矩阵主机所有的功能板卡都满足带电热插拔的要求，视频输入阻抗匹配采用电子开关切换并可通过菜单控制，所有视频输入输出防浪涌带保护功能。

    多模式控制总线

    矩阵主机有多种总线：有8个RS-485通讯口、4个RS-422通讯口（其中1个可设置成RS-232通讯口）1个RS-232通讯口、一个10/100M网络端口。

    音视频矩阵主机的联网通讯

    音视频矩阵主机的联网主要有两种方式：RS-422通信和TCP/IP网络的联网。音视频矩阵主机的联网可以是任意网络拓扑结构，可组网层数只受限于视频指标，组网矩阵主机台数不受限。

    视频丢失报警功能：

    矩阵主机在的视频图像一旦丢失，矩阵主机就会发出报警信号。

技术指标

通讯方式：	（1）串行 RS-485、RS-232、RS-422
	（2）网络端口10M/100M
数码速率：	19200、9600、4800 bits/s等可设置
通讯连接方式：	带屏蔽双绞线或五类线
通道带宽：	65 MHz
视频隔离度：	-45dB
视频信噪比：	65 dB
微分相位：	≤1.1度
微分增益:	≤0.6%
插入增益:	≤0.1db
同步非线性失真:	1%
亮度非线性失真:	1.5%
互调失真:	0.5%
幅频特性:	1.5db
短时间波形失真:	3.5%
群时延频率特性:	6ns
亮/色时延差:	2.5ns
亮/色增益差:	8%
视频输入信号：	1Vp-p /75Ω
视频输出信号：	1Vp-p /75Ω
音频输入信号：	1Vp-p
音频输出信号：	1Vp-p
最大可控制解码器数：	>1024个（由用户设置参数，最大65535）
最大可配键盘数：	>16-32个（同上，最大256）
最大可配用户数：	>32个（同上，最大256）
断电记忆保护：	>10年
工作温度：	55℃
工作电源：	AC 110～220V ±10%  50/60 Hz（可定制）
安装尺寸：	430mm×222.5mm×489.5(11U)（ 宽×深×高）
