T4元年 高清锐视终结者T4高清播放机试用

暴力拆卸发掘内部构架

    如此小巧秀气的机器，相信大家对机器内部的结构也很期待有更详细的了解，下面我们就来对高清锐视这款最新的T4产品进行拆卸。

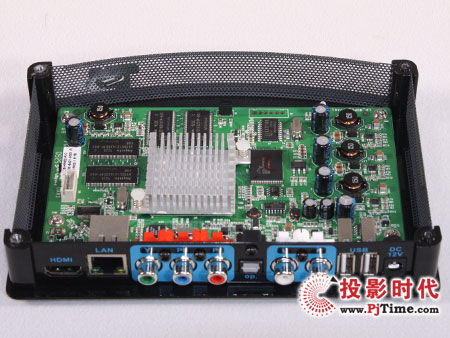

高清锐视终结者T4高清播放机 内部结构

    T4高清播放机的拆卸非常简单，整个外壳拆卸不需要使用任何工具，只需要拧开面板上的四个突出的螺丝即可。

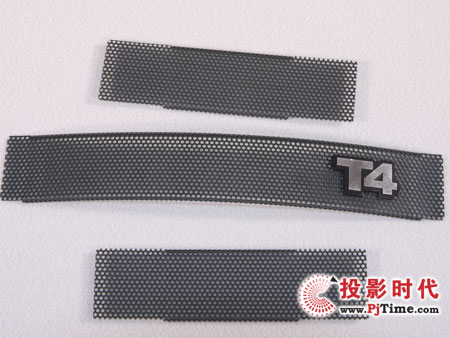

高清锐视终结者T4高清播放机 防护网

    打开机身，我们可以看到该机器为了得到更好的稳定性，保持机器内部的空气能够顺畅的流通，除机身接口面之外其他三面都是采用网状挡板设计。

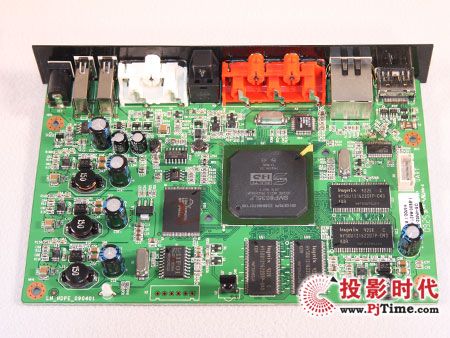

高清锐视终结者T4高清播放机 主板正面

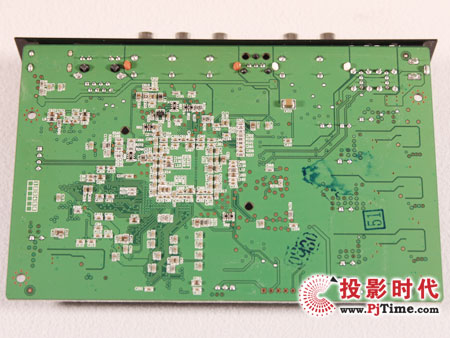

高清锐视终结者T4高清播放机 主板背面

    高清锐视T4高清播放机采用了6层PCB设计（印制电路板），整个主板上面几乎看不到有多余的空焊点，PCB上的电路设计也非常规范合理，机器内部基本各主要电容都是采用的固态电容设计。
