梁静茹广州演唱会 四面舞台扩声工程

    梁静茹广州演唱会演出的架构改变了不同的设计，在广州体育馆里采用四面台的展现，就声音方面，硬体使用的是加艺公司(与香港的艺能也有合作关系)的EV阵列音箱系统，在行前时就跟加艺的陈浩mail此次扩声工程内容的讯息，最后呈现出来的就如照片上所看到的了，过程点滴就请听我道来……..

20090626_梁静茹广州体育馆-四面台结构

    因天河体育馆在维修的情形下，就转移到比较偏远的广州体育馆现场演出，这里的空间结构属椭圆的建筑，因此呢，在四面台组建起来后，变成有两边的距离较短於另两边的尺寸，喇叭在安排上就变成大的EVXvis6只+Xvlt2只的悬吊组合，每串6+2，所以东西两面是使用大EV喇叭，在南北两边则挂了小的EVXLD，这型的喇叭我在新加坡使用过，是可以信任的，问题好像是数量不足。

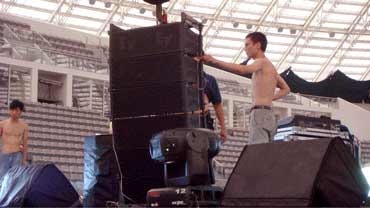

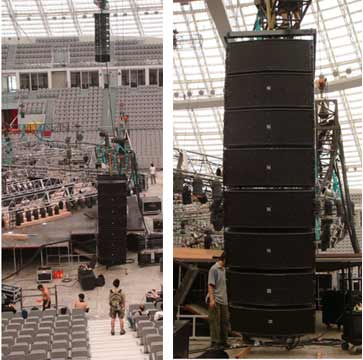

EV大Line悬吊施工一景

舞台上整个框架都还在赶工安装中

从这个角度可以看到已经有三串喇叭飞上去了

在舞台的每个角落安置的X-SUB超低音，辅助喇叭是 TurboSound-FloodLight系统。

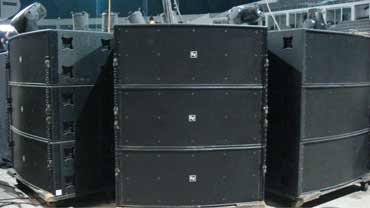

EVX-SUB超低音

    超低音则是大家熟悉的X-SUB，较大区块的两面每一边有12只，较短的两边则是6只，系统也是各自独立调整，在每一面向的前区补偿喇叭，采用的是TurboSound的FloodLight系列，这喇叭的年代已经很久了，不过只要是能正常与标准的工作就是好喇叭好工具，只是含盖面有些许的窄小，由於数量也不多，位置取舍很难，加艺的陈浩帮我前区喇叭安置在每一面向的正中间为点，调整音场时，整个声音的角度似乎是含盖不足，我直接做了一个决定，把东西两向的前区喇叭拿去补足另外两边的前区位置，等於两面使用的FloodLight每边增加成为4只，如此含盖面才会足够些。

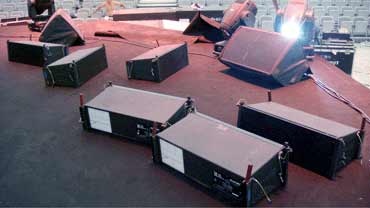

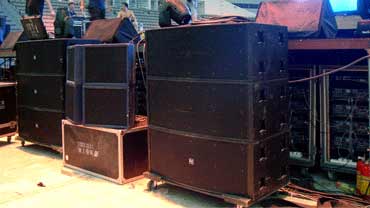

散在舞台上的XLD，准备挂上去

已经有个样子的XLD

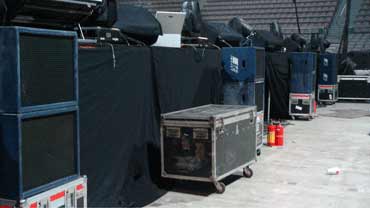

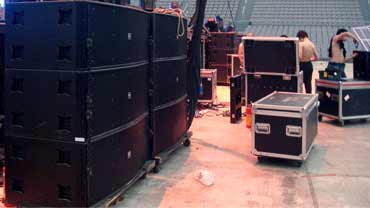

另一边的喇叭正在赶工中

辛苦的JEFF努力的摆放监听喇叭

Jeff地上踩的是LED萤幕哦。  这个角度可以看到现场一侧的喇叭数。

点击此处查看全部新闻图片

    25号的彩排真是精彩的一个工作天，一切的状况全在这个时候发生 了！有AVIOM监听的问题， 有钢琴转台共振的问题，有UNPLUG 监听的问题，有电场干扰的问题，有射角含盖不足的问题…………… 全都要在演出前24小时内解决掉。 在阿茹还没到场之前，我跟JEFF开始一些基本的系统调整，在监听方面，喇叭基本上在这舞台分为外圈与内圈的安排，数量多达44只之多，外圈包围了30只喇叭，内圈11只，乐队区有3只，这舞台真的很大哦！中间的台子是个转台，当钢琴与四只弦乐再加一只麦克风，在这个位置唱歌时，会受到建筑物最集中的反射干扰，包括唱歌的麦克风都会再收到一次外场的声音，很奇妙的是只要稍加离开这中心点就能消弭这个物理的现象，阿茹自己亲身试验后，知道了干扰程度，就在UNPLUG桥段时，偏离中心位置唱歌即可，

20090626_梁静茹广州体育馆-四面台结构

    整个现场喇叭的工程有了一个雏型出来，下方超低音又因为消防法规之故，我将其位置改变成为这样的角度。 另外从图上可以看到TurboSound-FloodLight全都移到一边来，另一边已经没有近区喇叭了现在，而且我现在拍摄的位置是听不到清楚的声音，等於是空的音场，我们必须再增加喇叭才能改善这样的窘态。

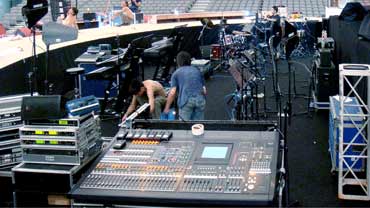

Jeff的控台也是定位在舞台乐队区里，使用的是PM5DRH

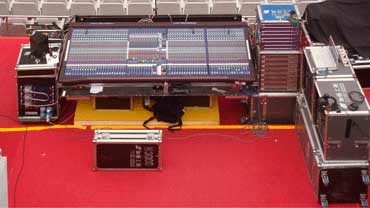

我的控台则是规矩的老类比，MIDASH-3000

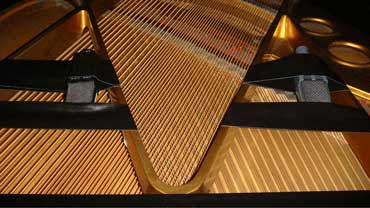

这次的钢琴收音使用的是AKG-414

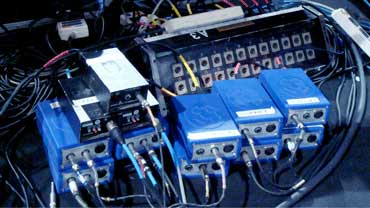

一堆K.T.的讯号转换盒

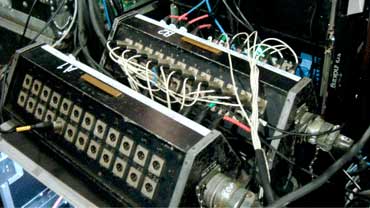

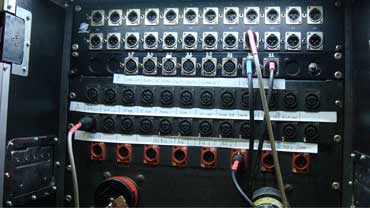

在Jeff控台旁的集线端

这是SoundKing的什么来著的

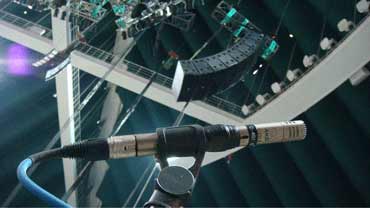

Jeff在四个舞台面全都安置了一只现场环境收音麦克风

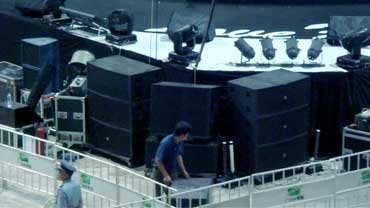

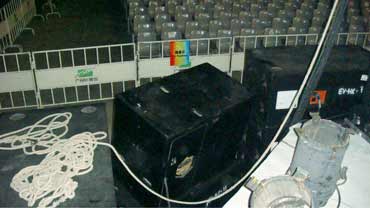

近拍舞台角落的超低音一景，正对著的两只喇叭到时候会拿掉

    将会补上一只TurboSound-TMS3号。

    当然的，会有这样的物理现场并不是位於中心位置聆听就会产生的，这是因为此次舞台、高度、空间、发音体等各式样的元素组合后所造成的，另外钢琴是AKG-414两只，弦乐是AKG-417四只，光是这6只电容式麦克风就足以造成监听的空泛，这对JEFF是一项技术的挑战，我的外场在台子转动时，得到142Hz的共振频率，多谢舞台设计的阿里老板提供了三只钢琴的缓冲阻尼垫，虽然不能完全消弭掉这个频域的突出，但确是著实的改善收音品质。在高达摄氏40度的现场工作了几天，我好像流了一大桶的汗，瘦身不少，当然初试啼音时，这能量还非常的冲！拖著正在复健中的右腿走了无数次的现场，听不到声音的区块太多了，这样演出时是会出问题的，外场的事，我针对四面台演出的说明，其实最终的问题就在於含盖面，要能优沃的将声音布满整个现场，最大的资源就是须要很多的音箱，原则上南北两向的喇叭数量与音压是不足的，这是令人担忧的，在彩排的过程里，我能明确的辨别实际上我只能提供正面与背面两区块的观众聆听品质，另两边的位置真的是清析值不够高，前区的喇叭我已经牺牲一边来让这这一区域是4只的近区补偿喇叭，这样还是不行的，在主喇叭任两边之间的交会点是没有声音的，是听不到的，全轰隆隆的泛音，加上有两边的近区喇叭是已经被移走的，这近面的位置清析度也是受到考验， 这样瞎做是得不到好的结果的，经过协商后，谢谢华哥与陈老板，又运来8只喇叭-Trubo-SoundTMS3，但就近面喇叭而言是太大了，角度不好使，但这总比没有的好，

近拍定位完的近区喇叭-FloodLight

定位完的外圈监听喇叭一角 QRX-115

实际上，我已经少掉 8 只超低音的能量

从远方拍摄转角的补偿喇叭一景，这真是帮了大忙的喇叭

      运过来的这8只喇叭可以让我的含盖面增加出来，我把射角仰高了些，演出前的彩排我又开始走走听听，这整个现场的清析聆听已经是改善了很多，演出是可以放心了，EV-XLD的输入端我几乎是全开了，它们等於是负责远区的观众位置，在晚上演出时，我看到这些区块的观众跟阿茹回话对应时，我就放心了会笑了，我很安心的操控到结束，虽然观众很High，不过音压尚足以相抗衡，这次整个工作过程虽说很多的技术阻碍与问题，不过大家都很有耐心的逐一完成与排除状况，一起顺利的把演出做完，在这里谢谢加艺公司的伙伴们，谢谢陈老板，也谢谢陈浩在工程期间的相伴，还有好友-海阔天空，谢谢你坐了两小时多的车子来看我，还送我水果吃，感动哦，尽在不言中…………

正式演出，阿茹没有站进去中间位置，说真的，这次的unplug 部份，现场操作还真有挑战性。

点击此处查看全部新闻图片

这是unplug桥段时的彩排
