创凯电子CK4L6000LED图像拼接控制器助力《第五届两岸经贸文化论坛文艺晚会》

    第五届两岸经贸文化论坛于七月十一日至十二日在湖南长沙举行。本届论坛主题为推进和深化两岸文化教育交流合作。7月11日，“华彩聚三湘”第五届两岸经贸文化论坛文艺晚会在长沙举行。

    其中背景LED大屏幕就是采用的创凯电子CK4L6000LED图像拼接控制器，实现了超高分辨率的拼接显示 保证了晚会的演出效果。

    图一：彩排现场1

    图二：彩排现场2

    CK4L6000LED图像拼接控制器

    CK4L系列全彩LED多画面视频图像处理器是深圳市创凯电子有限公司推出的针对全彩LED的高性能图像处理和控制设备。该设备整合创凯公司多年在视频图像处理、高清晰信号处理和显示等方面的丰富经验,采用专利技术硬件设计,结合全彩LED屏显示的特殊要求设计，可以同时接受并处理多种不同视频图形信号,并在全彩LED上显示。

    CK4L6000 标准型,多画面全彩LED图像处理器,单机可最多同时支持16路DVI/VGA/视频信号的实时显示,多台机器级联可以显示任意多路的信号实时显示;

    CK4L6000型多画面全彩LED图像处理器，可以任意配置发射卡进行LED点阵堆砌，可以自由选择灰度级数。可以任意设置单个LED发射卡的输出内容点阵。单块输出可支持1280*1024的像素点阵。

    *可选择AV、VGA、DVI全屏显示,(S_Video和YPbpr/Ycbcr，SDI，HDSDI输入非标准配置需要定制);

    *可实现多路信号的任意开窗叠加、漫游或者画外画并排显示；

    *DVI输出的LED点阵画面可选,具体为:

    800*600    60Hz

    1024*768   60Hz

    1280*1024  60Hz

    1600*1200  60Hz

    1920*1080  60Hz

    2048*1536  30H

    *16种不同模式预设，可以自动循环播放；

    *所见即所得操控软件,无需复杂的窗口预设操作;

    *不同信号源无缝切换;

    *多路不同信号源选择(根据要求预先定制);

    CK4L 系列图像处理器，采用国际顶尖专业芯片设计，不需要操作系统支持，上电即可工作，稳定性高。

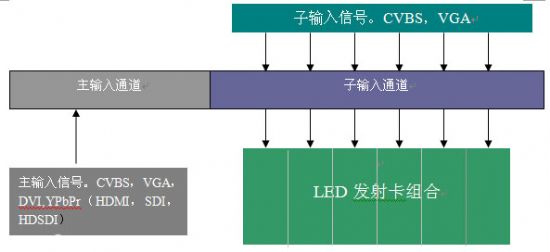

    输入/输出信号

    信号输入 ,可以选择多种不同的信号源;

    输入信号包括：主通道：3路CVBS，2VGA，1DVI，1YPbPr，（可扩展支持HDMI，SDI，HDSDI）

    子通道：每个子通道可以支持1路CVBS，1路VGA

    VGA OUT：1 路计算机模拟信号输出，可连接本地显示器用做监视；

    DVI OUT： 1 路计算机数字信号输出，接驳 LED 发送卡;

    预留了 1个 RJ45 网络桥接端口,可以把LED 发送卡内置 ，进而直接连接到 LED 显示屏幕。

    一、信号控制

    通讯控制信号, 采用RJ45/ RS232 IN：串行通讯控制输入口,预留串行通讯输出口，接下一级控制设备；

    二、输出亮度控制或Gamma值调整

    通过控制软件采用滑条灵活控制选择输出亮度或Gamma值。

    三、输出图像显示模式选择;

    A. 输入信号的图像被整幅压缩到 LED屏幕上显示；

    B. 输入信号的图像不被压缩只局部输出;

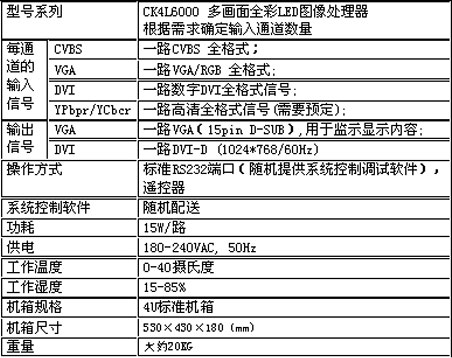

    主要技术指标

    CK4L6000系列全彩LED图像处理器

    李文博

    深圳市创凯电子有限公司

    ShenZhen  Createk  electronic  Co. LTD

    Add:深圳市南山区西丽镇塘朗工业区A区8栋2楼

    Tel:0755-26643017  Fax:0755-26644342

    Skype：wwwabc123456789

    Website: www.ckdz.com
