顶级影像引擎 奥图码HD82影院级投影评测

奥图码HD82介绍

    2010年电视频道数字化在即，奥图码在高端家庭影院领域积极展现其出色的研发能力，推出全球第一台搭载PureEngine影像引擎的Full HD家庭影院级投影机HD82。

　　奥图码HD82亮度为1300流明，对比度高达20000：1，在技术处理上，HD82首次搭载了奥图码全新的PureEngine影像技术，能够实时演算高速动态画面的细节与色彩，PureEngine影像技术包括四项功能：PureMotion、PureDetail、PureColor、PureEngine Demo，皆以纯净为命题，从色彩、细节、动态表现等方面突出真实、自然、纯净的投影画面效果。

奥图码 HD82

　　HD82从ID设计到引擎处理结构均采用全新设计，在外观上奥图码HD82一改以往银白色造型，采用黑珍珠色为主色调，配合流线型机身设计，给人大气、尊贵的感觉。

奥图码HD82侧面

　　奥图码HD82采用密闭式多折角风道设计，有效解决灰尘积聚问题，让家庭用户机器维护周期变得更长，HD82机身条纹栅槽与机器外观搭配协调。

奥图码HD82正面

奥图码HD82镜头

　　奥图码HD82采用中置镜头设计，镜头经过多层镀膜处理，拥有超强的1.5倍缩放范围，在同等距离下可以更灵活的改变投影画面的大小。同时，奥图码HD82还具有镜头位移功能，这功能多在高端工程投影机上出现，而家用机集成该功能则非常少见。HD82拥有PureShift镜头位移功能，用户调整画面就更加方便，对于一些客厅设计比较特殊的家庭用户来说，镜头位移功能更是显得重要。

奥图码HD82机身

　　从上图可以看到，奥图码HD82的机身非常修长，这是由于HD82采用了加长的风道设计，并在机身内部和尾部加入了吸音材料，相比传统家用投影机，HD82对散热风扇依赖性更小，这样能更好的控制DLP技术中较为明显的噪音问题，在我们测试中，HD82一直保持着非常安静的状态。

奥图码HD82左侧

奥图码HD82外观

    奥图码HD82加长型机身设计，密封性非常高，能够起到很好的防尘效果。而灯泡更换仓设置在机身左侧，即使吊装使用的用户也能方便的自行更换灯泡。

奥图码HD82灯泡仓

奥图码HD82右侧

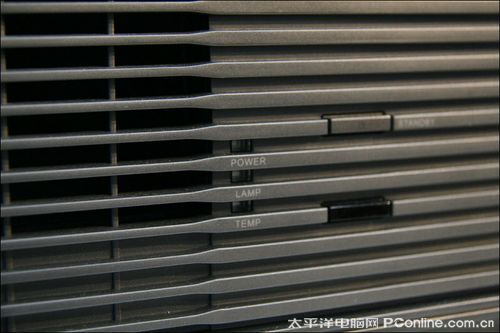

隐藏在散热孔隙中的开关和指示灯

　　奥图码HD82独立电源开关及设备状态指示灯就隐藏在右侧面的条纹栅槽之中。

奥图码HD82背部

奥图码HD82接口

　　奥图码HD82接口相当齐全，除了常规的各路模拟接口外，还拥有DVI数字接口和两路HDMI1.3接口。接口采用了隐藏式设计，整个接口区域被向后延伸的机身所遮挡，可以隐藏设备走线布线时的数据线外露，另外还对线材和机器接口起到了一定的保护保护作用，试想一条价值千元的原装HDMI小毒蛇被弄坏了是何其心痛的一件事啊。

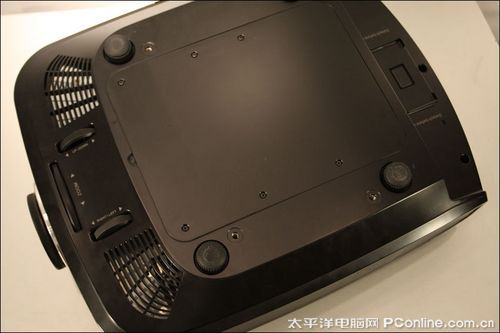

奥图码HD82底部

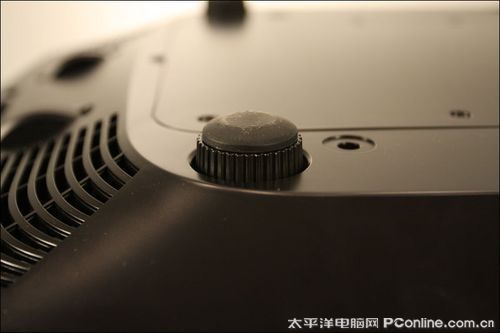

奥图码HD82底部升降脚架

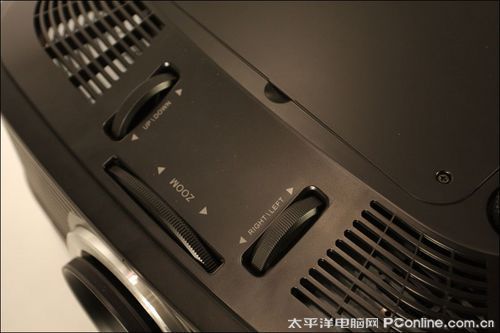

底部变焦轮和镜头位移调节轮

　　奥图码HD82变焦轮和和镜头位移调节轮设置在机器底部，其支持1.5倍的画面缩放，投影画面尺寸可改变范围非常大，微调焦距则是通过旋转镜头的方式来实现。在变焦轮后面的两个分别是镜头横向位移轮和镜头纵向位移轮，PureShift镜头位移功能可以让用户在完全不失真的前提下实现整个画面的横向或纵向平移。


奥图码HD82遥控器

　　奥图码HD82随机附带了两个遥控器，一个比较轻薄，但所有功能都能够在这个遥控器上实现，另一个体积要大出不少，且具备夜光功能，这个体积更大的遥控器适合进阶用户使用，它把很多的功能按键单独设置出来，这样让户在操作和设计起来就更加方便快捷了。

奥图码HD82菜单

奥图码HD82投影画面

　　通过HDMI线直接连接PC主机和HD82，立即实现1920x1080的超高分辨率投影画面的投影，投影机距离投影幕约3米距离，可投影出接近100寸的投影画面。


图象设置选项

　　作为一款旗舰级1080P投影机，奥图码HD82的菜单一点也不复杂，菜单选项主要分为4个大类。在图像设置选项可以选择各种画面模式，可以手动微调对比度、亮度、色彩、色度、清晰度等。

奥图码HD82的5种投影模式


显示设定和系统设定

　　显示设定可以调节影响比例，微调边缘修正、边缘遮盖，对图像垂直画面、梯形失真调整；系统设定可以设置菜单位置，投影方式，更改灯泡模式，设置测试图案和背景颜色等等。


设置选项

　　设置选项可以选择菜单语言、设置信号输入源、开启高海拔模式、自动开机功能，调整颜色空间等。

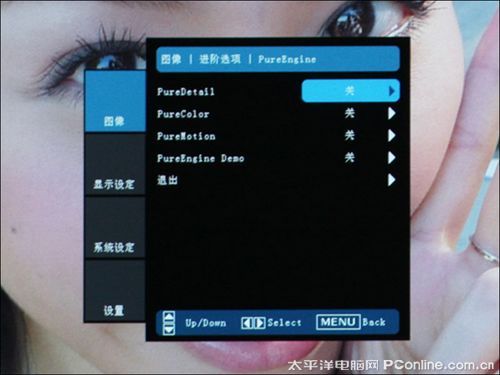

图像进阶选项

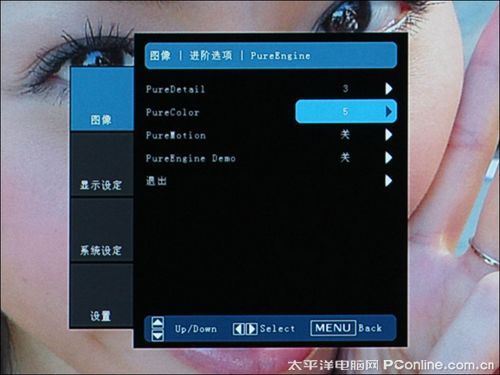

　　在图像进阶选项可以调节降噪值、Gamma、色温模式，开启PureEngine、DynamicBlack功能等。在开启PureEngine功能后，可以对PureMotion、PureDetail、PureColor、PureEngine Demo四大功能进行逐一对应开启。

奥图码HD82基准测试


色彩过渡测试

 　　从色彩过渡测试来看，黑色向各色过渡不够平滑，隐约看到一些颜色断层区域，而在高光处色彩过渡泽非常顺滑，出现这现象估计是由于我们拿到的机器是工程样机的原因。

RBG三色过渡测试

　　在RGB三色过渡测试中，HD82表现比上面色彩过渡测试要出色很多，在红色向绿色过渡已经完全看不到白区，在绿色向蓝色过渡中还有微微的白区出现，这个成绩已经是算是非常优秀了。

灰阶过渡测试

　　在灰阶过渡测试中，黑色向灰色过渡还是出现轻微的断层现象，而从灰色向白色过渡则比较顺滑。

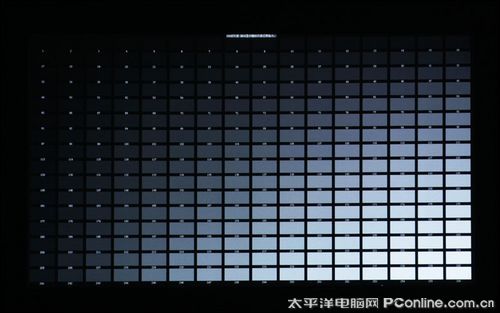

256色块测试

局部放大图

　　在256色块测试中，黑色2号和3号是最困难分辨的，我们局部放大测试图，可以看到黑色2号和3号还是有比较明显的区分。

暗部表现图

　　HD82增配了德仪最新的Dynamic BlackTM自动光圈调节技术，通过调节光圈来满足不同影像光源的需求，调节画面的明暗变化，因此我们特意拿了一张暗部表现图来作测试，在黑暗的影像中，HD82能够收缩光圈，捕捉画面多层次的细节，在明亮的影像中HD82放大光圈，可以凸显画面的清晰效果，上图整体看起来具有层次质感，暗部颜色也完全能够压得下去。

PureEngine影像技术测试

PureDetail技术

没有开启PureDetail的图片效果

开启PureDetail功能

　　所谓PureDetail纯净细节技术，就是可以让投影画面增强边缘精细度，使影像呈现更多细节。

开启PureDetail技术后的画面

两种效果的对比图

　　可以看到，开启PureDetail技术后，模特眼睛边缘精细度得到了加强，相当于在PHOTOSHOP上进行了锐化处理，两图分别明显，当然HD82提供了几档的PureDetail调节，喜欢锐化程度的多少用户可以按自己的喜好来选择。

PureColor技术

开启PureColor功能

开启PureColor技术后的演示画面

两种效果的对比图

　　PureColor顾名思义是纯净色彩技术，在开启该技术后，能显著提高图片的鲜艳程度，使影像色彩更丰富，从上图可以看到模特面部腮红颜色有较大的分别。

PureEngine Demo技术

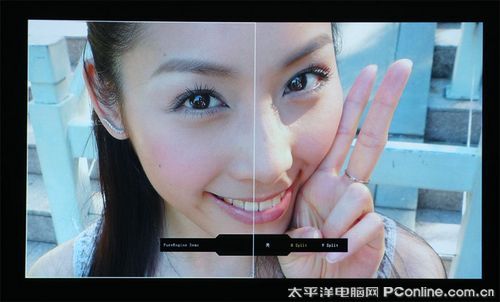

开启PureEngine Demo功能

　　PureEngine Demo功能可以实时对比PureEngine选项是否开启所产生的差异，效果更直观，并方便消费者及时调整，上面左图是开启各项PureEngine技术后的效果，右图是没有开启PureEngine技术的效果，下面再来用一张测试图来感受一下PureEngine技术。

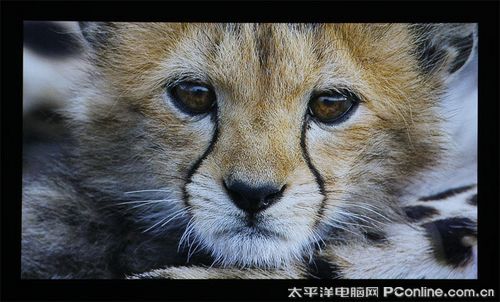

原图投影效果

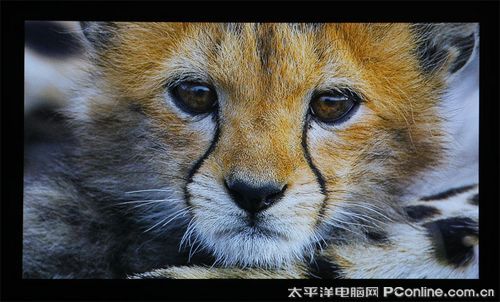

开启PureDetail技术的投影效果

开启PureColor技术的投影效果

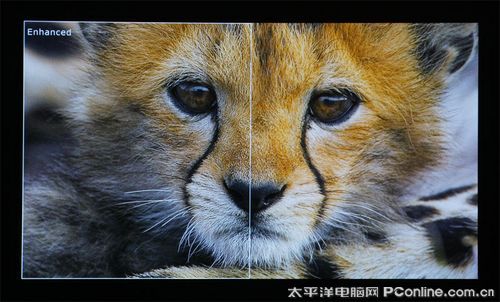

通过PureEngine Demo功能来对比一下两种效果的区别

HQVBenchmarkV1.4测试

HQV Benchmark V1.4测试

HQV Benchmark

　　HQV Benchmark是一款面向多媒体PC以及家庭影院的基准测试程序，其实说到底它就是一张DVD影碟，其中包含了多种特征的视频素材，可以非常全面的检验影音系统在视频播放方面的能力，并且以画质定分数从而裁定性能。由于HQV Benchmark演示效果与显卡有密切关系，我们这里选用性能较为出色的NVIDIA 9600GT作为统一测试平台，主要测试投影机抗锯齿、摩尔纹、移动文字的处理能力。

Jaggies Pattern 1测试

　　在Jaggies Pattern 1测试中，在20°时指针也完全看不见小锯齿现象。

Jaggies Pattern 2测试

　　在Jaggies Pattern 2测试中，三条指针都没有出现明显的锯齿现象，与系统给出的Fail图有很明显的区别。

飘扬旗帜测试

　　在飘扬旗帜测试中，美国国旗红白边缘没有看到锯齿现象，整体表现十分理想。

PureMotion技术

没有开启PureMotion功能的效果

　　在上图中我们可以看到，在没有开启PureMotion功能时，在高速动态画面下，投影影像还是存在一定的拖影和模糊现象。

开启PureMotion功能

开启PureMotion功能后的投影画面

　　在开启了PureMotion影像技术后，画面动态影像变得更加清晰，动态影像拖影和模糊现象有了一定程度的消除。

画面降噪功能

开启画面降噪功能

　　上图是HQV Benchmark测试的其中一个画面，该画面天空部分对投影机的要求非常高，奥图码HD82在开启了2级降噪功能后就基本完全消除天空部分的噪点了。

彩色图片测试

奥图码HD82图片演示效果

奥图码HD82图片演示效果

奥图码HD82图片演示效果

奥图码HD82图片演示效果

奥图码HD82图片演示效果

奥图码HD82图片演示效果

　　除了采用6段式6倍速色轮技术外，奥图码HD82还支持深色技术，用以控制影像色彩表现，展示更多的色阶。从上面图片测试来看，图片颜色之间色调过渡平滑，黑白颜色间能够呈现更多倍数的灰度阴影，Optoma原厂调整的各组色调已经经过专家的精心调整，在实际使用中我们并不用花太多的时间进行细微的调整，HD82画质的确非常优秀，画面颜色轻微偏暖、色彩饱和、色偏极少、细节丰富、画面锐利却不生硬。

色彩分析仪测试

　　传统投影机测试均是通过演示图片的拍照和评测人员的主观感受来对投影机性能进行概述，这样的评测存在两个弊端，一是投影机演示效果通过拍照会造成一定成都的失真，评测人员的拍照器材和拍照技术都会影响图片的还原性。二是评测人员的主观感受因人而异，每人对颜色的理解亦都有所不同，产品的好坏和评测人员的主观判断紧密相关。

　　采用光谱光度分析法是测量投影机的各方面性能则最具说服力，我们通过专业的色彩分析仪测量投影机颜色的数值，复合式敏感器会提供更精确的测量数值，同时色彩分析仪附带的光谱敏感器还可以通过接驳计算机用更直观的光谱直线表现颜色，通常国家科研部门都是采用这种方法测量颜色。

专业色彩分析仪测试投影机

测试说明：

　　投影机分辨率设为1920x1080，通过HDMI接口连接电脑，投影画面定在100寸大小，在测试前预热超过30分钟，在亮度测试中，我们把投影机亮度调节到60%的亮度，在其他色彩方面的测试中，我们把机器回复出厂设置后，设置成标准模式再进行测试。在评测过程中我们将显示画面分成9个区域，用分光色度计分别记录下每个区域中心点的对比度、Gamma、亮度以及色度。

区分显示面板上的9个典型区域

测试项目介绍：

　　测试项目一：亮度

　　测试方法：根据美国ANSI(美国国家标准组织)测试标准，把投影机亮度设置到60%，依次测试屏幕九点白色画面亮度值，9点亮度的平均值就是所测出的投影机平均亮度。

　　测试项目二：对比度

　　测试方法：我们测试投影机对比度的方法把投影机亮度设到100%（也就是最大亮度），依次测试投影幕九点全白画面的亮度除以全黑画面时的亮度，这种方法比较准确的展示了投影机在同一亮度条件下能够达到的最佳细节水平。

　　特别说明：部分投影机引入了动态对比度技术，在黑色画面居多时降低灯管亮度，在白色画面居多时提高灯管亮度，从而得到一个非常高的测试数值。如果碰到在黑白画面基本相同的某一画面下，由于在提高灯管亮度使白色画面亮度提升同时，也提高了黑色画面的亮度，真实的对比度并没有改变。

　　测试项目三：色彩饱和度

　　测试方法：将投影机调整至标准模式的工作状态后，将全场红、绿、栏信号输入到投影机，用色度计分别测试中心点的色度坐标（Ur'、Vr'）、（Ug'、Vg'）、（Ub'、Vb'），通过固定公式计算色域面积以及色域覆盖率Gp。


奥图码HD82 RGB三色效果

奥图码HD82色域覆盖成绩图

型号	平均亮度	平均对比度	色彩饱和度	平均色温
奥图码HD82	223.42cd/m2	2456：1	88.1%	6385K
	良好	优秀	优秀	-

　　从色彩分析仪测试结果看到，奥图码HD82亮度并不算太高，这个成绩对于一款高端家用投影机而言还是比较合适，毕竟太亮的画面会失去更多的图像细节，而影院级用户通常也都会暗室中使用投影机。实测中对比度为2156：1，虽然这个成绩已经在我们测试过的众多投影机中名列前茅，但与标称的最高20000:1还是有一段差距（20000：1的对比度是在DynamicBlack功能时获得的数值）。而色彩饱和度成绩为88.1%，对于一款DLP投影而言，这个成绩绝对算得上是顶级水平了。

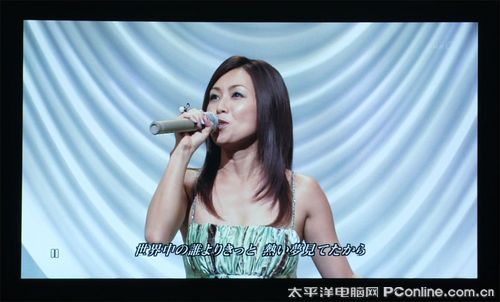

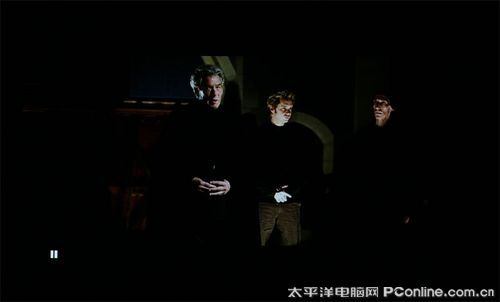

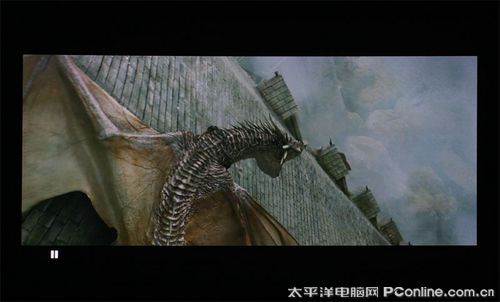

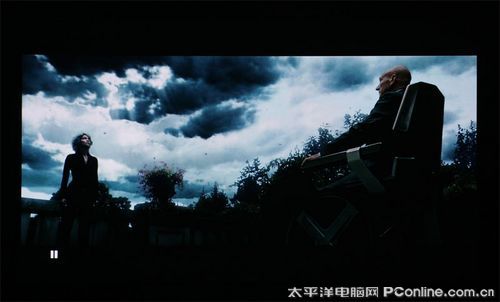

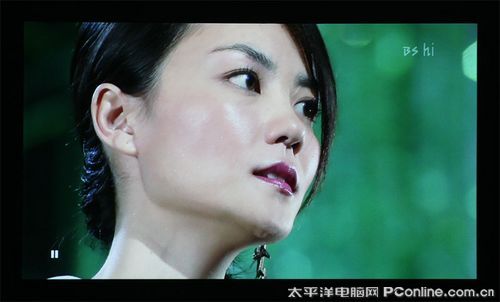

蓝光高清影片测试

蓝光高清影片测试

蓝光高清影片测试

蓝光高清影片测试

蓝光高清影片测试

蓝光高清影片测试

蓝光高清影片测试

蓝光高清影片测试

蓝光高清影片测试

蓝光高清影片测试

蓝光高清影片测试

　　奥图码HD82采用的显像元件是TI的0.65 Full HD DMD（DarkChip3），具有高对比度的特性，按原厂资料说明，HD82的对比度最大达到20000:1，这是在搭配原厂的DynamicBlack功能时获得的数值。 HD82在表现演唱会的场景时有非常好的表现，暗部表现尤为突出，开启DynamicBlack功能后，从Off切换到Cinema1以及Cinema2模式，夜空中的黑会有明显的变化。

　　DynamicBlack就是HD82的自动光圈控制功能，Off为光圈完全不动作，以最高亮度输出，Cinema2是将光圈缩到最小，提供最黑的影像模式，并得到最高对比度，黑黑的感觉让用户在观看电影的过程大呼过瘾。

PS3游戏测试

PS3游戏测试

PS3游戏测试

PS3游戏测试

PS3游戏测试

PS3游戏测试

PS3游戏测试

PS3游戏测试

PS3游戏测试

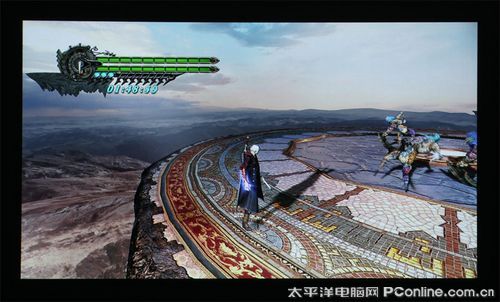

　　评测用的游戏是PS3版《鬼泣4》，《鬼泣4》追求的是动作类游戏的爽快感，游戏中的打斗场面，动作连续性很强，奥图码HD82不但给用户带来超大的视觉画面外，开启PureMotion影像技术后整个游戏过程中基本感觉不到拖尾现象，游戏画面线条清晰锐利，色彩鲜艳明快，大屏幕玩游戏就是痛快。

温度、噪音、功耗测试

奥图码HD82背部

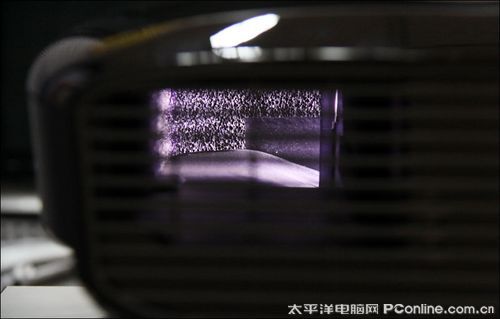

　　奥图码HD82采用了加长的风道设计，预留了相当大的一部分位置供机身散热，并在机身内部和尾部加入了吸音材料。相比传统家用投影机，HD82对散热风扇依赖性更小，这样能更好的控制DLP技术中较为明显的噪音问题，在我们测试中，HD82一直保持着非常安静的状态。

散热风口温度为63°

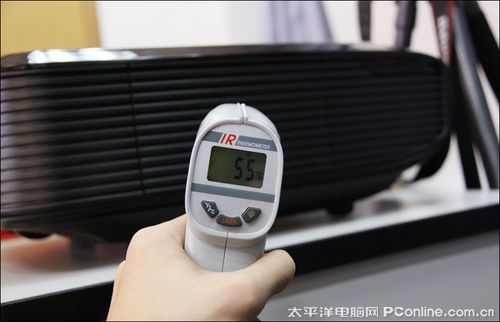

灯泡仓温度为55°

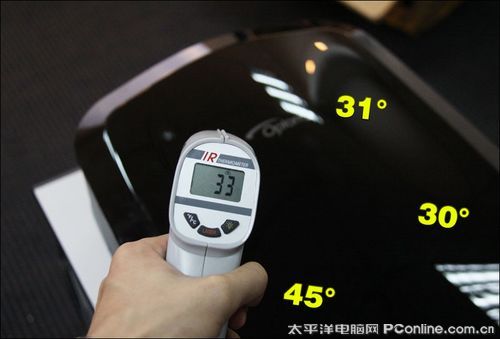

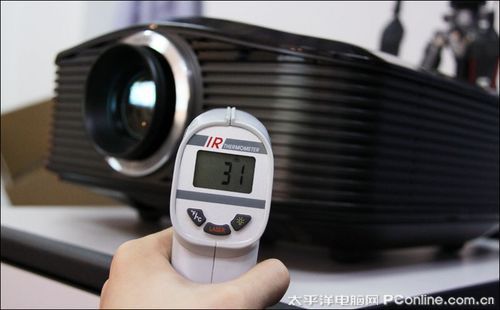

机身正面温度为31°

机身表面温度分布情况

　　虽然奥图码HD82采用密封式设计，但由于其机身比较大，后部也预留了大面积的散热仓位，整机温度并不是算，机身表面最高温度部位是灯泡上方。

奥图码HD82整机功耗为296W

　　PConline评测室总结：HD82是Optoma新一代旗舰级Full HD 1080P影院级投影机，内建PureShift镜头位移功能给我留下很深刻的印象。其搭载全新PureEngine影像引擎，能够实时演算高速动态画面细节与色彩，PureMotion、PureDetail、PureColor、PureEngine Demo四项功能都非常的实用，PureDetail与PureColor就相当于给投影机增加了一个智能PHOTOSHOP处理机制，画面锐度、清晰度、色阶、色调的调节用户一步智能完成。

　　而PureMotion技术则是PureEngine影像引擎的最大卖点，能针对以每秒24帧投影电影影像，及时演算出画面所有细节的画祯并插补在原有画祯之间，提高了动态解析度，在HQV Benchmark测试中很好的证明了这一技术的价值，如此一来，传统Full HD影像在快速动态场景时消失的细节都可以映入观众眼球。

　　DynamicBlack、降噪功能同样非常优秀，Dynamic BlackTM自动光圈技术，透过光圈控制提供不同影像光源的需求，瞬间调整明暗变化，在阴暗的影像中，透过光圈的收缩，捕捉画面最细腻的细节，在明亮的影像中透过光圈的放大，让影像得到足够的光源，实现高达20000：1的高对比度。
