万视达WSR901PRO多通道平面立体投影系统

    WSR901系统介绍

    WSR901PRO系统是以WSR1640边缘融合器为核心的多通道平面立体投影显示系统。WSR901PRO是由北京万视达伟业科技有限公司于2009年二季度研发的边缘融合器。该融合器的诞生解决了大屏幕投影无缝拼接的关键技术问题，即零帧延时的无缝拼接技术， WSR901PRO可以适合各类大屏幕投影系统工程，包括虚拟现实实验室、大型会议厅、指挥中心等工程应用。

    WSR901系统由一台主机或者图形控制器输出一路高分辨率图象信号到WSR1640边缘融合器，经过融合器转换处理后，可以输出多屏幕常规图象信号，而且每路图象信号是完全同步显示的,再将每路完全同步的图象信号接到WSR801AP转换器上，就可以实现多通道立体投影了。例如：一进二出的WSR901系统可以接收1792x768、2304x1024,输出的图象分别为2路1024*768信号，2路1280*1024信号，每2个相邻通道之间自动产生边沿重叠带和边缘像素融合。

    WSR901系统功能

    n  主动立体信号转被动立体信号AP转换功能

    n  多通道硬件边沿融合功能

    n  R、G、B融合数据独立调节

    n  R、G、B亮度、对比度独立调节

    n  最大支持分辨率3328x1024

    n  融合边带模式控制

    WSR901系统特性

    n  图象数据实时处理，真正零帧延时

    n  投影通道类型控制功能

    n  融合控制功能

    n  VGA视频信号远程输出接口

    n  可调节的RS232控制接口

    n  各类控制寄存器对用户开放

    n  融合数据调试过程简单、易操作

    WSR901系统构成

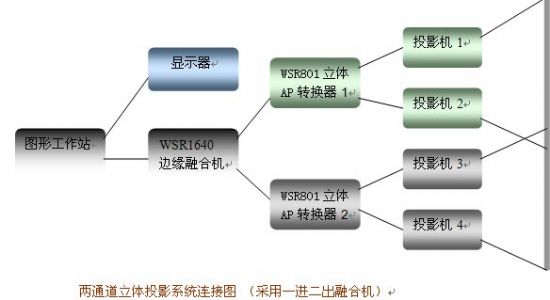

    两通道立体投影系统系统组成如下图：
