2009粱静茹香港演唱会 舞台设备全程报道

    继二月份介绍MIDASXL-8之后，这次阿茹香港的两场演出，在舞台上与前场的控制，全都使用XL-8系统。

粱静茹香港红?演唱会现场

    当然也是充满一个好奇与新颖的心，对于这套舞台音响的架构好好的品味一番.........

    香港这两场的通道需求不多，只是质要精，有真钢琴不插电部份，弦乐4重奏，包括自己的效果运用，在50回路里，这对此次使用的XL-8号来说是很轻松的，只是咱们这样做声音的人，就总是不满足在硬件上，就总希望能做到一场把XL-8用满的场子，看看满载输入与输出时的能耐，必竟是这么高价位的声音设备，俱备了这么多的工程智能在里面，她一定还有好多我没触碰到的……

    使用两台XL-8的操作平台时，输入端的讯号可以自行分配出来给前场与舞台系统，各信道的输入电平独立调整，光这样的架构就已经超越太多目前在线的数字混音平台以及一些网络讯号传输系统了。

    此次的声音系统路由就是舞台上拾取讯号后，接入XL-431的讯号分配器，然后一路来到放在舞台下的两套XL461、471处理器，每边各安置着一整柜的处理器是负责XL-8的运算与调整，两部份的处理系统是完全独立的，然后分配到台上与前场位置，如此就组合起MIDASXL-8的双套系统，算是单纯与标准，如果MIDAS能单卖这套讯号分配器的话，那应该是会吸引很多买家的。

    这次的喇叭系统跟上回的接触使用时是大有不同的，天上飞的主喇叭EV-DVX每边各多了两只，超低音换了位置，等于主喇叭与超低音位置对换回来，这样的组合可以改善前一回主喇叭过开造成正中间的凹陷增大，这会使得前区的喇叭音量开得过大才能满足清析度，这次的悬吊，左右两串喇叭在正中间的交会点，得到让中低频更有明确点，高频部份不用刻意增加就能很清楚的出现在前中段位置，系统工程师-赛门有去增加高频部份，其实我倒觉得可以不用这么的做，实际上喇叭位置吊回来后，高频的损失已经很低了，最后还是将增加的高频给予回正了，这是上一回我来的时候所没有的清析能量。

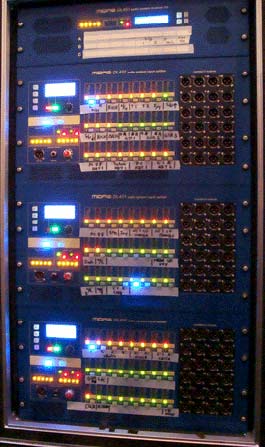

这是MIDASXL-431输入分配器

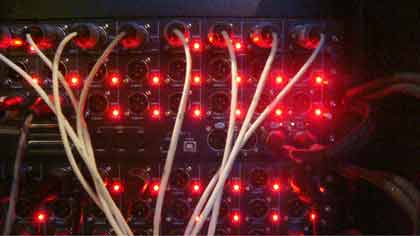

这是舞台下方其中一柜处理器后方接线，

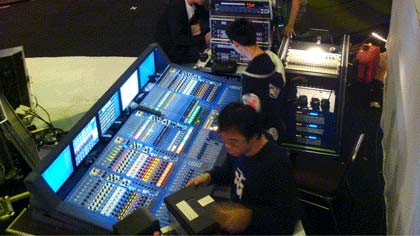

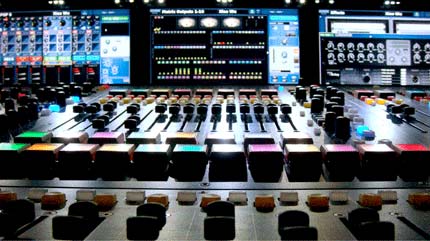

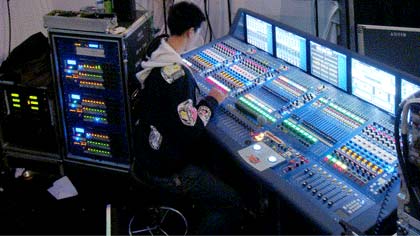

Jeff一接手XL-8就直接玩到底了。

XL-431输入分配器就摆在Jeff控台的旁边。

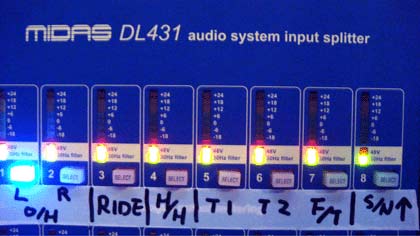

XL-431输入分配器近面照。

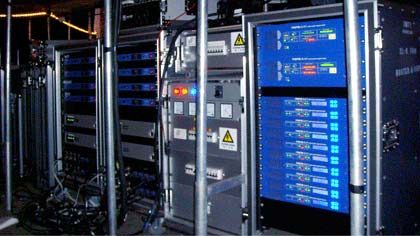

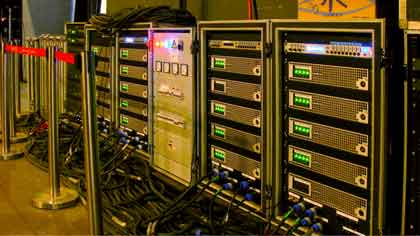

这是在舞台下方的另一个世界，Midas处理器+Coda处理器。

帮助Jeff的工程师是阿伟，真是谢谢他了。

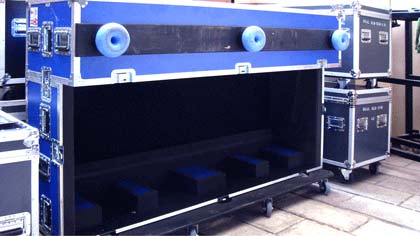

这是MIDASXL-8的飞行箱。

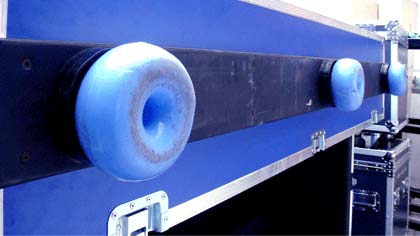

这个会旋转的塑料缓冲脚垫也是有一套啊。

    喇叭的面宽近了些后，这样的帮助让我在调整前区的唇齿音，只要稍些声音从QRX-115送出来即可，前面近区喇叭的 工作量就变轻松了，原先排练时，前区喇叭是站着的，两只一组含盖面大，结果因为太高了，全被躺下，这一躺就拿掉了两只，含盖面比较不完美，不过由于主喇叭的数量增加，任4只就能有一接近+6分贝的能量组合，因此正下方的喇叭含盖角位置就会优沃起来，不用为了J型弯角而担心损失过多的能量，实际上这次喇叭16只来含盖远中近三块区域，最下方的两只调整来照顾前面的区块,配合QRX-115的声音组合，只要时间 计算正确，这是可以很匀满的将近区观众的位置给包含着，这是安全的与标准的组合，有用心的系统。

    橙色=L，蓝色=R，红色=L+R，紫红=L+R+SUB。

    在近400的凹陷应该是空间与线性阵列音箱位置所产生的物理现象，它并没有让声音不可听，针对此次演出，反倒是消去很多的空间箱音。

那些观众席上的黑布全都会拿掉。

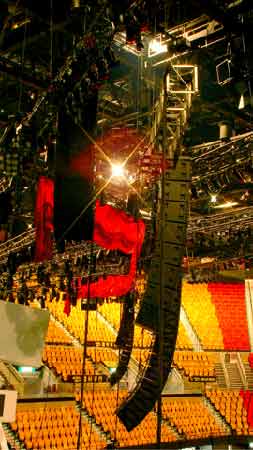

站在控台位置拉近拍摄主线性阵列喇叭。

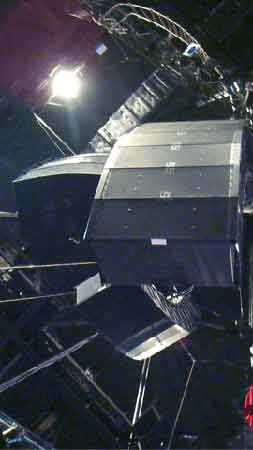

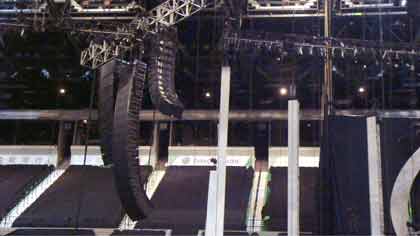

站在主喇叭正下方拍摄。

正面这串黑色长条是侧区喇叭。

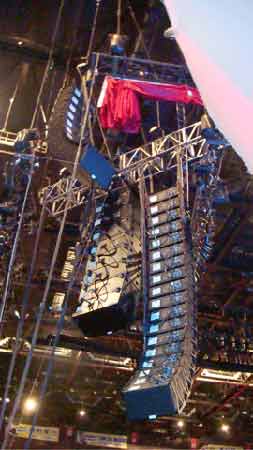

我站在舞台延伸走道拍摄喇叭后方。

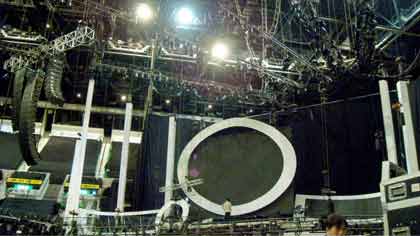

整个大现场一景。

    阿茹两场演出是满的，所以位置都卖出，因此主喇叭的正后方观众位置是有观众的，这组侧区又算是后侧区的喇叭， 就时间的计算，并没有相差很多，原因是这串喇叭并没有跟主喇叭同一方向放送，因此干扰的程度并没有很大，仅一些要仔细聆听的泛音，这样的声音系数，只要观众满了，反射条件低了，自然的就会消弭掉。

    最要担心与注意的是喇叭长度增加了，含盖面广，阿茹的小火车就在正下方唱歌，这真的是麦克风音头正对喇叭轴心的位置，必须控制好能量，去避掉会发生的潜在回授条件。另外现场使用两只AKGSE300+CK91的麦克风来拾取钢琴的声音，起先半开盖排演，这对Jeff是辛苦的，索性全关了，消弭调一些有的没的泛音，每每用到真钢琴时，就总是让我

    怀念SCHOEPSBLM03C+CMC6-U的好。^_^

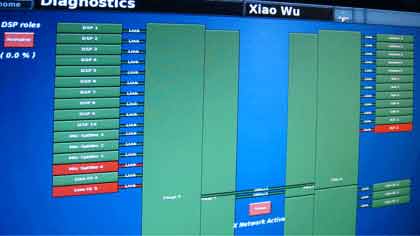

XL-8的处理器遥控设定部份。

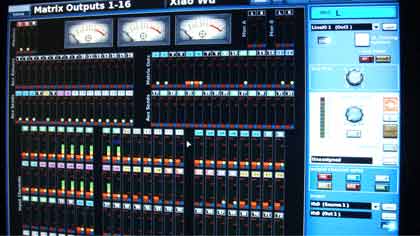

个信道的表头显示，鼠标移到哪，就会自行秀出名称。

机柜内的效果器对应调整开关控制位置。

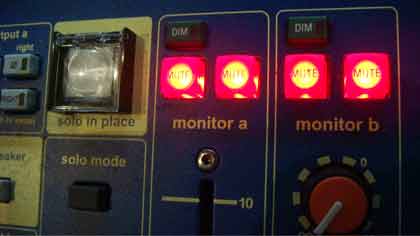

监听系统有分为A、B两组，可以同时监听工作不同环境。

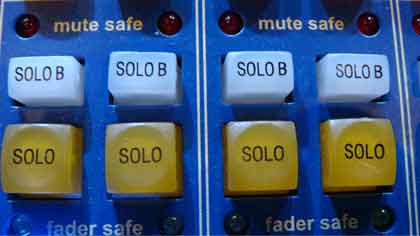

继上一图所示，任一通道的监听都拥有两组选择。

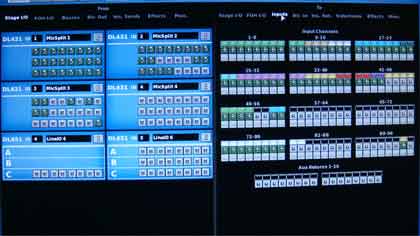

这是XLR的图示，就是接线面板功能，真是聪明的设计。

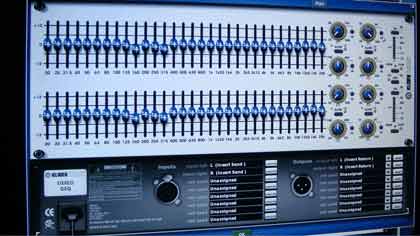

连接到外部真实组件操作的图形均衡器功能。

这是F,O,H,的机柜后方接线一示。

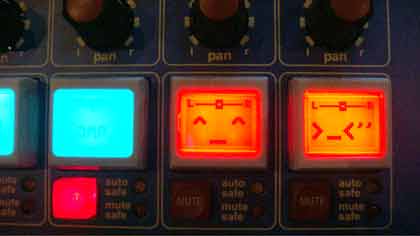

这是信道上阿茹的麦克风标示。

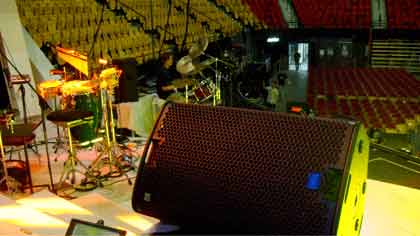

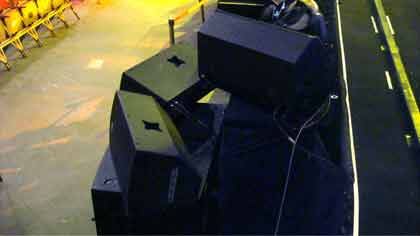

躺下来的QRX-115监听，用来当做前区补偿。

    在12号下午，舞台上与前场的两台XL-8延续前场的工程资源，加快改场的进度，赛门很快的让我们写入阿茹的需求内容，几个钟头过去后，我已经把XL-8的操作安排完全变成我的喜好的操作模式了，这星期的几天，暂时她是属于我的。同样的在舞台上的XL-8号，JEFF也是约末10多分里初步了解后，就自己安排IN SERT或是路由位置、监听模式，还自己创造出一些新的操作习惯，这机器也真的是活用性高，才得以让使用者能自行规划过程。

    刚才有提到的，整场的舞台设计架构上，节目里有火车与侧区延伸，还有下场与观众握手的桥段，在喇叭的正下方唱歌是比较俱挑战性，我与JEFF先找出这个位置的潜在回授电平值，在晚上演出的时候需要注意到阿茹走过来与在火车上与喇叭对立时，便成容易吹口哨的现象，我仅稍加修正电平就避掉这现象，还有阿茹在演出时并没有长时间驻留在喇叭下方这个位置，所以还算安全的。

    弦乐组是采用CountryMan的mini麦克风，在收音拾取的能量与稳定度是优沃的，我可以很大胆的单推起任一只麦克风这在演出时就应验到，知足桥段我让Cello的声音单独出现与钢琴一起，真的很快乐做得到这样。

放在角落两边的主喇叭后级-CAMCO

正面拍摄近区补偿喇叭。

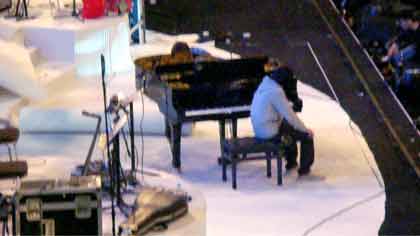

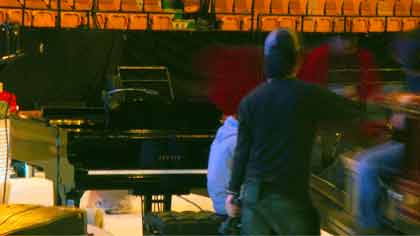

近拍Unpluged的钢琴。

这是演出时升降的位置，还算没有很前面。

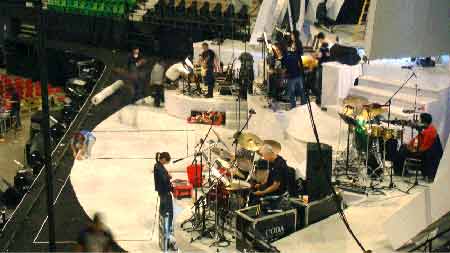

整个舞台安置一景。

    这两天的演出圆满顺利的结束，再度又要离开这台心爱的机器了，连两次的使用了MIDASXL-8的混音平台后，最大的感触是我能体会到这些设计者的思维，XL-8并不是所谓的超级多功能数字机器，应该说是一台设计来针对现场舞台音响使用的混音器平台，它并没有多功能设计的数字操作或是遥控软件之类的，它的任一个板面的操作只有一个字-快，快到跟模拟一样的使用，引导入门的现像就都是一样的，才刚说了第一个旋钮是什么，JEFF就自然会下一个下一个……. 这是一台不用学习的机器的，还有就?它的声音是模拟的，真的是可以受到大家考验的，利用今年的北展， 各位可以去看看新问世的MIDASPRO-6，它也会是一个声音的杰作的。

与各位分享

CodaK-15监听喇叭是一个很不错的产品
