创凯电子推出CK9K系列纯硬件高清图像矫正变形器

    功能概述

    CK9K系列纯硬件高清图像矫正变形器是深圳市创凯电子有限公司推出的针对高清信号、VGA信号和视频信号等实时运动图像进行矫正和变形的高性能图像处理和控制设备。该设备整合创凯公司多年在视频图像处理、高清晰信号处理和显示等方面的丰富经验,采用专利技术硬件设计,可以对实时高清信号图像进行矫正处理，达到正常完美显示或者特殊形状显示输出的效果。

    CK9K系列根据产品功能的不同,分为基本型3000和增强型6000两类产品;

    CK9K产品的主要功能：

    一．对输入的各种信号包括动态和静态的画面，矫正变形处理。具体包括：

    A．正向矫正；将输出信号因为光学原因、信号异常处理等变形的图像，矫正为正常的显示的图像；

    B．反向矫正；将正常显示的信号，经过处理后，显示为特殊形状的画面。比如弧形、眼睛型、碟型、四边形等。

    二．完全采用硬件结构设计，不占用原有系统的任何资源，显示图像实时，不丢帧，不延迟；

    三．K3000和K6000的主要差别为：

    K6000型具有将图像进行线性或者非线性的渐变消隐功能。

    四．CK9K输入信号包括：一路VGA或者一路视频或者一路DVI，支持定制Ypbpr输入；输出为DVI或者VGA输出。

    CK9K可以应用有曲度的显示器件的正常显示比如弧形、柱体、曲体显示等。也可应用在图像失真领域的矫正显示。具体为部队、影像演示，媒体广告展示、融合系统等等。

    CK9K 图像矫正处理器，采用国际顶尖专业芯片设计，不需要操作系统支持，上电即可工作，稳定性高。

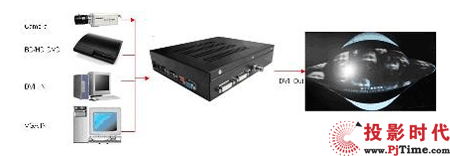

    CK9KL系统连接图

    特点介绍

    一、    先进的图像矫正技术

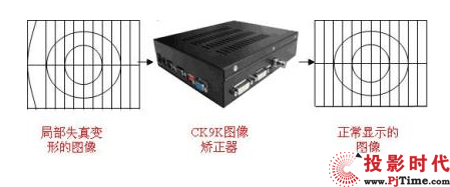

    a)      局部失真矫正—可以将VGA、DVI、AV或者高清信号中的任意一路已经变形的信号进行局部矫正，矫正后以正常的画面显示输出；

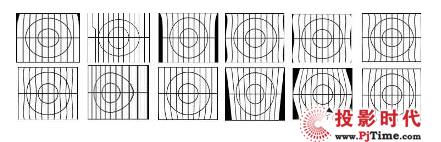

    b)      局部失真模式矫正—可以实时支持各种类型的局部失真矫正，举例如下;

    c)反向异形图像输出－图像变形器可以将实时的正常图像进行局部变形输出；信号处理与矫正处理相反；

    二、全屏信号输出

    a)全屏异形输出—可以将VGA、DVI、AV或者高清信号中的任意一路信号实时以特定的形状输出，举例如下：

    b)任意四边形和梯形矫正; 可以将输出或者投影出来的四边形、梯形信号矫正为正常的画面显示；

    c)正向矫正；可以将输出的异形信号比如鱼眼镜头信矫正为正常信号显示；

    三、格式转换功能

    转换器可以将视频信号、Ybpbr、S-Video(需要定制)或者VGA信号转换为DVI-D数字格式或者VGA模拟格式输出,输出分辨率可以设定任意标准格式包括高清格式;

    四、任意宽度图像线性/非线性渐变消隐功能(仅限9K6000型)

    CK9K6000型号具备设定任意宽度的信号处理带,并对信号处理带进行线性或者非线性渐变消隐功能,可以配合某些融合带生成设备完成边缘融合功能。

    五、信号控制

    通讯控制信号, 采用RS232串行通讯控制,预留串行通讯输出口，接下一级控制设备；系统可以通过控制软件完成输出信号形状和分辨率的设置;

    六、全程纯硬件设计

    系统采用硬件设计,无嵌入式或者工控/电脑等操作系统,通电即可工作,没有延迟,丢帧和画面撕裂等现象。

    主要技术指标

    CK9K系列图像变形矫正处理器，主要技术指标见下表:
