09年梁静茹上海演唱会 音响工程实拍

    开春来第一场的活动就碰到一连串新的状况，真是难忘…………

    梁静茹09年的巡回演唱会，第一站来到了上海，原本我已准备好的功课，还有一些现场要应用的系统，因为声音硬件与原先的计划不同，出了些状况，为了演出安全，我就全部取消不带过来，仅期待下一回了。

梁静茹上海演唱会

    这趟的设备有些不同，主喇叭是Mccauley的牌子，内地翻译为-美嘉声，现在变成是上海大舞台内的主音响系统，当我得到有关单位消息，不得不使用现场的喇叭时，时间是这么的紧迫，也只有再回头查看这款喇叭的数据了解一下深浅，扩音这种事情总是那么的戏剧，美嘉声公司告诉我是MONARC-MLA5的型号，但我怎么看就是不像全部都是5号，就算我是学浅好了，那外型就像是MLA6，应该是只有4只5号的喇叭而已吧，不过这也没有什么意义了，数量就总是跟说的不一样！

    这已经是我降下约70公分的高度(两只喇叭高)有"专家"说这样声音就难听了！

    每边就12只的3音路喇叭，单一只的面高只有35公分，总长就只有4米出头的喇叭串，这12只喇叭的射角要来含盖大舞台这个空间，内行的一看就会知道够不够了，他们给我的第一句话就是声音一定够！(无言，一群只知道大小声的).........

    MONARC系列的数组喇叭，单只的角度都很窄，因此若要得到有所谓+6的物理能量就必须尽量不要有J形的悬吊出现，角度一折弯了就得不到好的增益，另外高频的能量也会明显的折损，频率响应就会跑掉了，声音的忠实度就会愈来愈远，这会是个技术困难，如果照现场的结构与空间，每边16只的MLA6或是5号喇叭，将会是一个比较标准的系统，但往往声音人与生意人是两种人，又声音人被列为坏人比率居高！

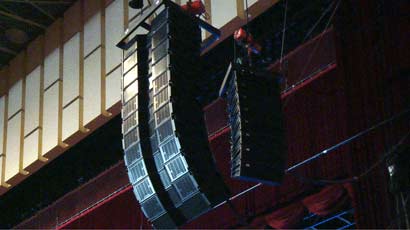

    上4只应该是MONARC-MLA5线性阵列音箱 其它的应该是MONARC-MLA6。

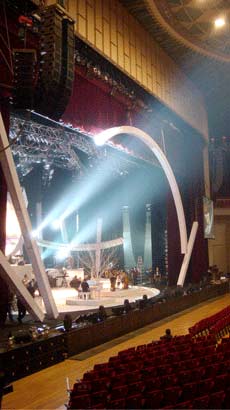

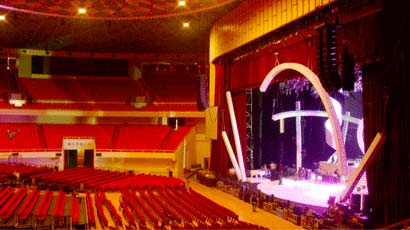

    从侧区看到主喇叭的数量与长度，下方着实的缺了一截。

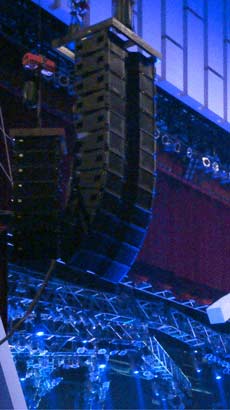

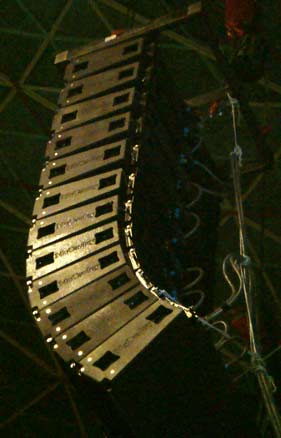

    进看MONARC-MLA5与MONARC-MLA6。

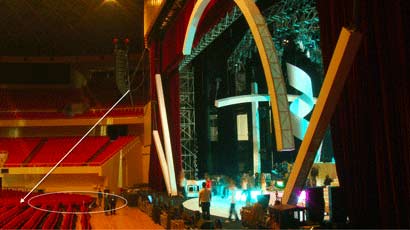

    从下方喇叭轴心处划下来，前方一大块是没有亮度的聆听区。

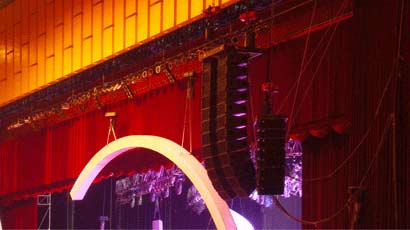

    我在二楼侧区拍摄外区的小数组。

    拉近一些观看。

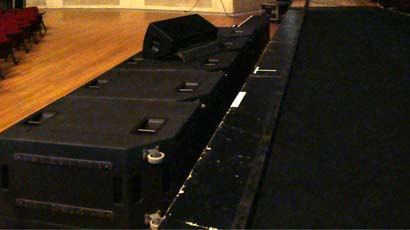

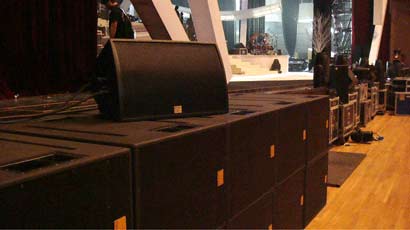

    前区每边的超低音是5只。

    侧区喇叭是什么数组，对我来说已经是没什么意义了！正面的两串主喇叭已经是这样子了，两边只要有声音，不太离谱，就已经很谢谢老天爷了。

    对于使用喇叭入门坎这件事情，对于任何人应该算是很简单的一个接触过程，问题是一般的人对于喇叭的事，总是只管音压大小，从不去关心声音的匀称度，含盖的条件，可朔性如何，硬要去操作一套不完全的喇叭系统时，往往让声音人大多会去增加喇叭不足的频点，这些被增加的位置就是提升了系统的峰切负担，这会使得喇叭的单体组件与后级放大器是会工作得很辛苦，很容易造成音圈损害，以及后级温保系统启动等等……

    这是对一个舞台节目演出上，一个很可惜的事情。

    OK回到刚进场时，我拿起了计算机，开始量测与实际认识这套系统，从SIA结果就可以看出演出时，我的痛苦将会出现在哪里了，在40米的位置，高频已经是耗损很多了，控台处使用雷射枪测得50米，经由Mccauley的处理器是得到52米之多。

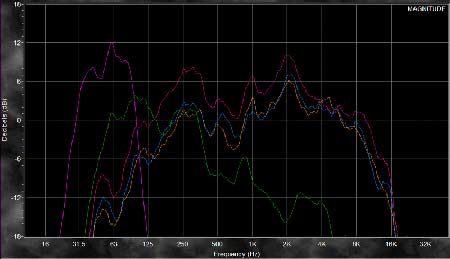

    橙色=L，蓝色=R，红色=L+R/50米处(?50米处的L+R+超低音)，紫色=单测超低音。

    橙色=L，蓝色=R，红色=L+R/40米处，紫色=单测超低音，绿色是外区+超低音。

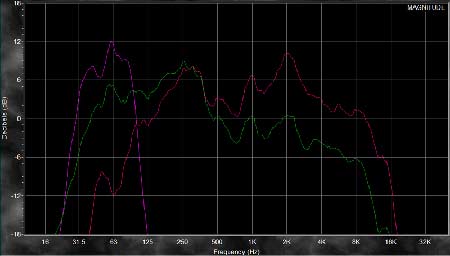

红色=40米的L+R，绿色=50米L+R50米处

    红色=40米的L+R，绿色=50米L+R50米处，紫色=单测超低音，可以看出耗损得多严重。

    在我的控台50米处中高频更是衰退得令人担忧，一般应该不会这样才对，我去看了后级一下，原来这喇叭搭配的后级太小了，效能出不来，在这里有一个机会教育跟各位分享，别以为小后级搭配高音单体就不会烧喇叭，一般的操作者在接收这样的系统时，当下高音的动态不足，往往都会去增加GEQ的中高频部份，然后混音平台上的输入通道几乎高音都会被提升，这样的现象往往会造成系统的中高频部份提早过载，不然就是在处理器被压掉，恶性循环变成一套不好的系统，很多的喇叭牌子，都是因为遇人不淑，而背上不好的罪名。

    主喇叭由于只有12只每边，我放了音乐去走走听听，(我已经很久没有碰到对一套系统这么没信心的)，喇叭的含盖范围真的太短了！灯下黑的现象非常严重，结果下方前区5~10米处甚至更多，几乎因为声音含盖不到，两主喇叭交会的中间位置，其声音凹陷的范围很大，只能靠前区的6只SA系列的喇叭来补偿清析(是双10”还是双12”的喇叭，我也没去记了)，起码还有喇叭可以用，由于消防法规，想要的位置又摆不到，屈就下来也只能变成照片上的摆法，结果呢，最外的两端，也就是主喇叭的下方一样也是吃不到声音，经过协调后，又再增加两只喇叭，因为同款式的都没了，但是问题还是要解决的，于是监听音箱也拿来用了，这监听喇叭的型号应该是FM850吧，舞台上的监听喇叭应该都是这个型号，用在我的前区，虽然不同款，但是也只有凑合的用了，总比没有声音来得好，必竟前区的观众位置是昂贵的。

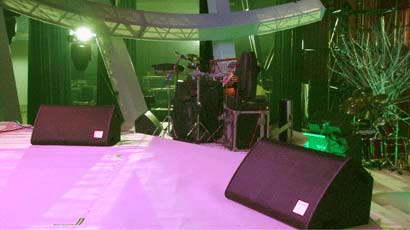

    舞台所有的监听喇叭FM850。

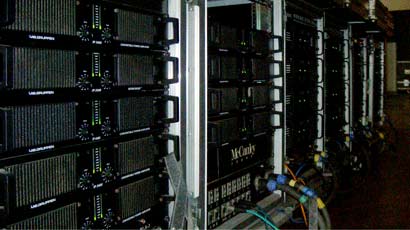

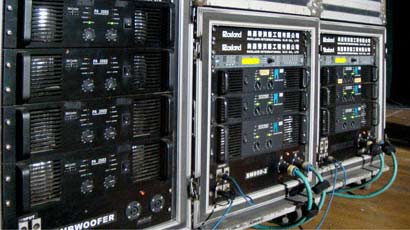

    后级放大器，LAB2600+3400+6400。

    舞台上的监听喇叭放大器。

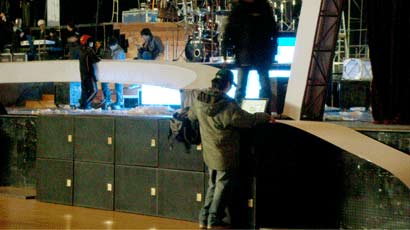

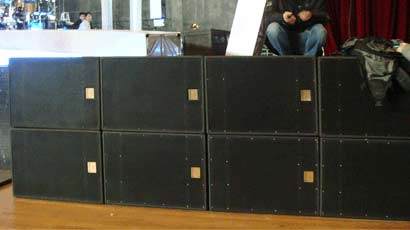

    前区每边的超低音是10只。

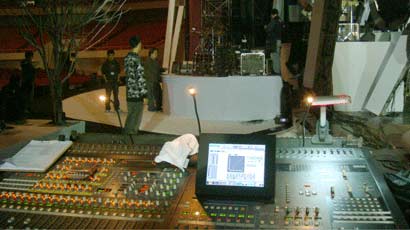

    前场控台的设备。

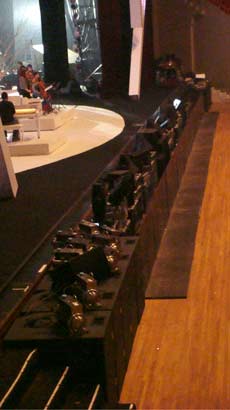

    这是左右两边最外角的补偿。

    从另一个角度观看补偿喇叭的位置。

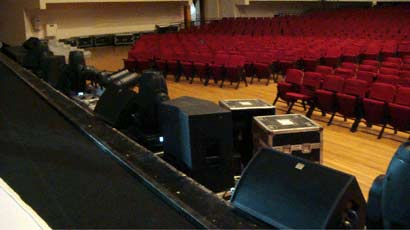

    前区补偿喇叭以及舞台监听喇叭的位置。

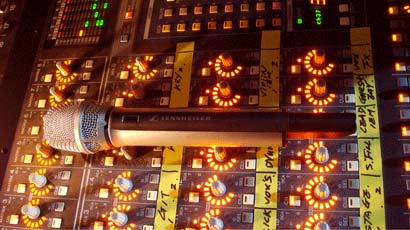

    阿茹这次歌唱的麦克风。

    因为窄面的主喇叭，整串吊起来太短了，我最后跟美嘉声的罗先生研究，把喇叭的高度降低两只的高度，让下方的前区位置能清楚些，这高度一降也差不多降了70公分，抢这一些高度已经帮助前区的清析值不少了，虽然前区那8只补偿喇叭与主喇叭的衔接位置，两声音匹配是那么的不自然，调整到此已经比前一天的初胚来得好多了。

    超低音使用的是CSM88，也是碍于消防法规，被挤到最角落去，偷偷的移回一些空间才让这低频有点样子。当天演出时，开场一段，观众的亢奋声让这套喇叭窘态全现，大舞台这个万人场地，真的不是吊个两串喇叭就好的，是要做功课的，现场虽说在放了暖气之后，帮助了不少的中频音域，但是高频的动态在演出时是令人担心的，整场的演出过程里，只要乐队电平整体放送时，系统就偶有趴啪声出现，我的MIDASH3000输出都甚至未到橘灯位置呢！偶出现的这个声音应该是高音喇叭峰切被处理器限制所产生的现象，又整个系统是没有分配器的架构下组合的，电流哼声等问题一直在困扰，演出当天的下午，我跟JEFF还有鑫伟，都还在拉地线接地旁路的解决系统的事.........

    监听系统，这是JEFF工作的位置。

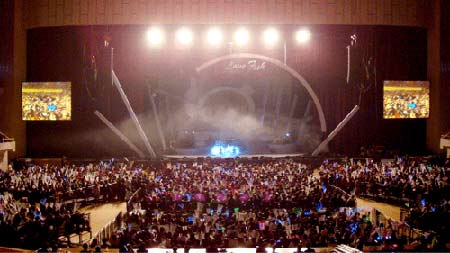

    从5D位置看出去。

    弦乐4人的台子˙是活动的。

    DI-BOX采用电子式的BOSSDI-1。

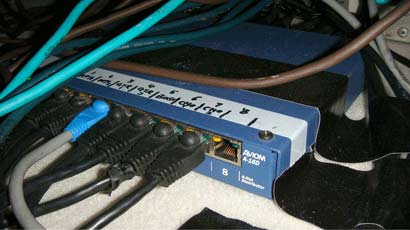

    ;在舞台后方的AVIOM网络分配器。

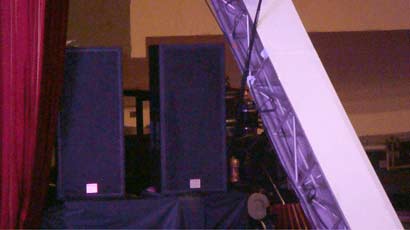

    这是台上的SIDE-FILL喇叭，应该是SA-422-2。

    乐队区Percussion位置，前下方是鼓的位置。
