模块化摄像机使用说明

来源：投影时代　更新日期：2009-03-24 作者：佚名

内容导航：　　分页浏览 | 全文浏览

使用说明:

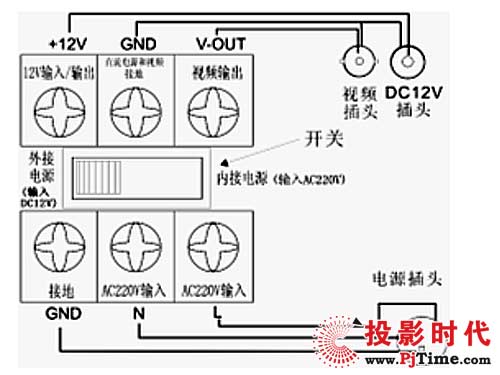

一、模块机接线简图：

爱诺信二代模块化摄像机试用说明

二、注意事项：

1、如果本机出现冒烟、异常气味现象，或看上去功能不正常，应立即脱开电源线，停止使用本机，并与销售商或专业维修人员联系。

2、机内有高压，切勿拆开或改装，否则可能会引起本机损坏。如要进行内部设定和修理，请与销售商或专业维修人员联系。

3、确认摄像机内没有金属物或易燃物。如果机内有异物，可能会引起短路着火或损伤。如果水或其他液体流入摄像机内，请立即脱开电源并与销售商或专业维修人员联系。请小心地保护摄像机，避免雨水，海水等的侵蚀。

4、为了避免损伤，切勿使摄像机掉落或遭强烈冲击、振动。安装在远离电磁的场所，如果安装在电视机、无线电发射机，电磁装置、电机、变压器，扬声器附近．它们产生的电磁场将会使图像失真。

三、内含附件:

1、二代模块机一台2、精美支架一个3、固定支架标示卡一张 4、配套内六方一个，膨胀螺丝四个，固定支架螺丝四个 5、模块机说明书一本，产品保修卡一张，合格证一份

四、规格参数：

内置手动变焦型

产品型号/MODEL	MF-7160 -Ⅱ	MF-7180 -Ⅱ		MF-7181-Ⅱ	MF-7181H -Ⅱ
CCD类型/CCD TYPE	SHARP 1/4″CCD	SONY 1/4″CCD	SONY 1/3″CCD
像素/Pixels	PAL:500H582V NTSC:512H492V				PAL:752H582V NTSC:768H494V
信号制式/scanning system	PAL/NTSC
分辨率（水平中心）/Horizontal Resolution	420TVL				480TVL
最低照度/Minimum Illumination	0.5LUX	0.1LUX
信噪比/S/N Ratio	≥48db
视频输出幅度/video output	1.0vp-P75Ω
自动增益控制/AGC	自动/Auto
白平衡方式/white Balance	自动跟踪/Auto
逆光补偿方式/Backlight Compensation	自动/Auto
曝光模式/Exposure Mode	电子曝光/EE
电子快门/Electronic shutter	无
伽马校正/Gamma correction	0.45
同步方式/Sync..system	内同步/Internal synchronization
红外线作用距离/IR View Distance	无
镜头/Lens	3.5-8/4-9mm可选
工作电压/power supply	Dc12v±5%/AC220V±5%/AC24V±5%
工作温度/operation Temperature	-10℃-----50℃
净重/Net weight	650g

红外型

产品型号/MODEL	MF-7160IR-Ⅱ		MF-7180IR-Ⅱ	MF-7181IR-Ⅱ	MF-7181HIR -Ⅱ
CCD类型/CCD TYPE	SHARP 1/4″CCD	SONY 1/4″CCD		SONY 1/3″CCD
像素/Pixels	PAL:500H582V NTSC:512H492V				PAL:752H582V NTSC:768H494V
信号制式/scanning system	PAL/NTSC
分辨率（水平中心）/Horizontal Resolution	420TVL				480TVL
最低照度/Minimum Illumination	0LUX(红外灯开启IR ON)
信噪比/S/N Ratio	≥48db
视频输出幅度/video output	1.0vp-P75Ω
自动增益控制/AGC	自动/Auto
白平衡方式/white Balance	自动跟踪/Auto
逆光补偿方式/Backlight Compensation	自动/Auto
曝光模式/Exposure Mode	电子曝光/EE
电子快门/Electronic shutter	无
伽马校正/Gamma correction	0.45
同步方式/Sync..system	内同步/Internal synchronization
红外线作用距离/IR View Distance	30m
镜头/Lens	8mm(标配/Standard)
工作电压/power supply	Dc12v±5%/AC220V±5%/AC24V±5%
工作温度/operation Temperature	-10℃-----50℃
净重/Net weight	650g
