身临其境的震撼视觉 三星3D液晶详评

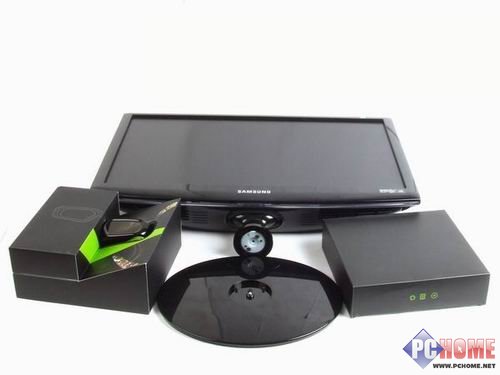

三星3D液晶显示器2233RZ隆重登场

    上周末，三星首款3D液晶来到PChome显示器部门，我们第一时间为大家献上了近百张精美图赏，详情请进入《百张精美图片 三星3D液晶登陆PChome》观赏，里面包含了三星这款3D显示器的全方位拍摄，Nvidia的3D眼镜特写，以及接收器的实拍，定能让各位大饱眼福。继优派3D显示器首测后，第二款三星3D液晶姗姗来迟。之间时隔一个多月，相信有不少关注3D技术的网友，多多少少对它有所了解。

    如今购买高端配置，无非就是为了游戏，能在最高分辨率下开启所有画面特效，享受逼真与流畅的炫丽场景带来的视觉冲击，成为众多游戏玩家的共同追求。可对于他们来讲，仅仅这些还不足以满足他们的期望，只有身临其境感受才是最完美的。承载着无数玩家们的期盼，120Hz超高刷新率的液晶显示器诞生了，与它相伴的还有显卡芯片巨头Nvidia的Geforce 3D Vision产品。这套3D显示器与3D眼镜的组合，营造了游戏玩家们梦寐以求的临场感，以超速逼真的视觉震撼力打造一个高画质“视界”。

    很荣幸我们能在最快的时间内拿到这套三星3D液晶平台，再一次亲身体验它所展现的立体世界。当然按照惯例，在评测前我们先一起来欣赏一下2233RZ的外观设计。



三星3D显示器2233RZ正面欣赏

    2233RZ正面采用黑色烤漆工艺，底边框使用亚克力材料制成，正面看上去感觉非常典雅，它与三星之前推出的“暗香”系列中的2233BW正面基本一致。

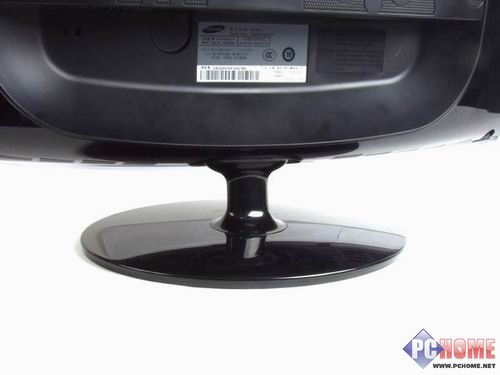

    从侧面来看，2233RZ非常的薄，底座也采用烤漆工艺，反光度比较好，可倾斜角度大概在3°到30°左右。

    显示器的左上方标注着型号SyncMaster 2233RZ的字样，这样的型号标注与2233BW如出一辙

    右上角标注着2233RZ拥有20000:1的动态对比度，并且通过了能源之星的认证

    6个OSD按键被设置在了显示器的右侧，在右下方贴有Nvidia的Gefoce 3D Vision标签

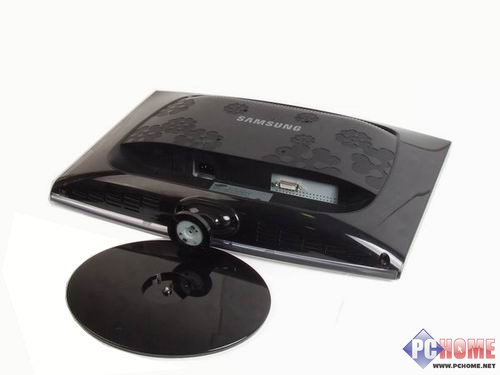

    最后这张是三星2233RZ平躺整体图，支撑臂需要很用力才能挤入显示屏凹槽再与底座连接。



三星3D显示器2233RZ背面欣赏

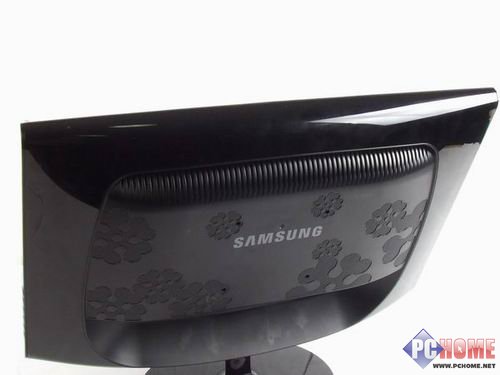

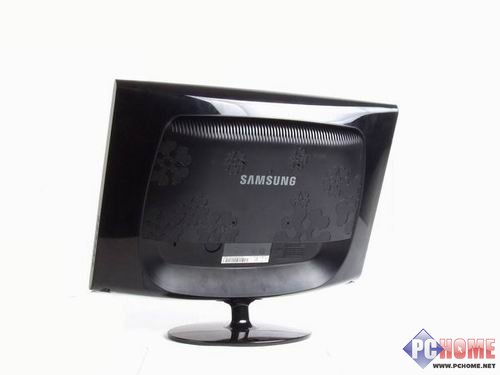

    2233RZ的背面也完全参照了暗香系列的设计，通过精致的雪花点缀它的外形

    散热孔与背面连接的非常平滑，流线感非常强，从这些细微的方面看出三星的模具做的很好。

    这块镂空区域方便了电源线与传输线的走线方向，而且触摸起来滑顺舒适。

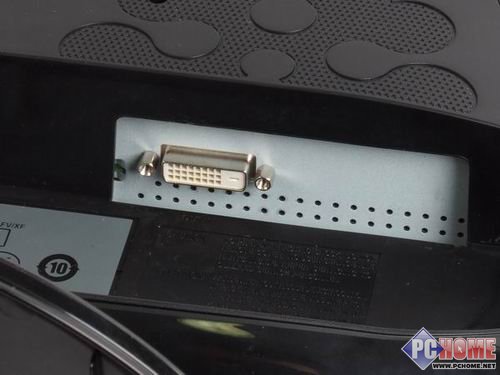

    24针的Dual-Link DVI-D接口，没有它就没法完成120Hz的刷新率

    背面的整体图着实让我们感受到了显示器出色的外观设计。



Nvidia 3D眼镜与红外发射器欣赏

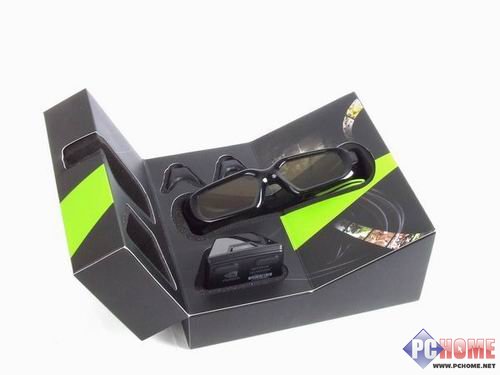

    内盒中带有3D眼镜、红外发射器以及2个鼻托，盒子的造型也非常现代化。

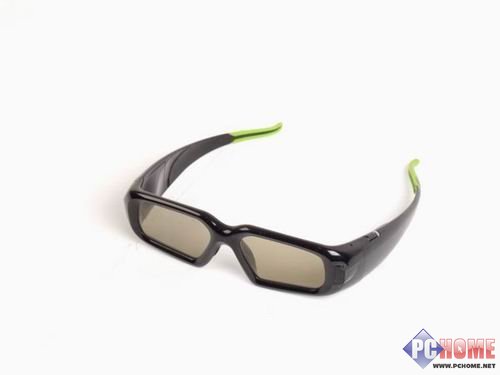

    这款无线3D眼镜，根据流行的太阳眼镜设计，佩戴舒适，镜身轻盈并且完全可调。

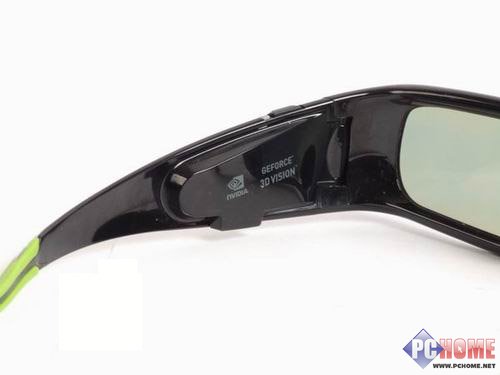

    在左侧的眼镜架内置的电子装置具有信号收发功能，再注意看它的正上方，有一个接受信号的开关按钮，Nvidia标志的正下方有个USB充电接口。

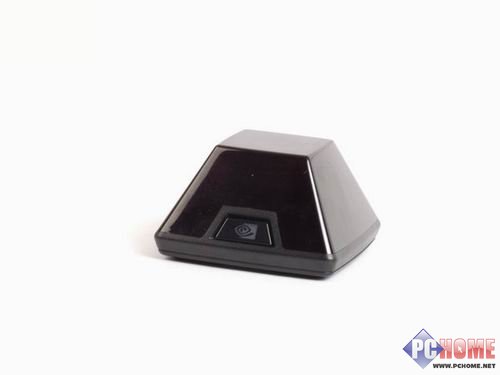

    红外发射器中带Nvidia图标的梯形按钮起到了3D效果开启和关闭的的作用

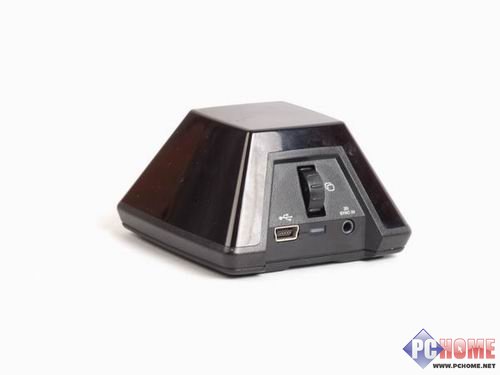

    反面滚轮用用来调节景深，USB插孔负责与电脑连接传输数据，右边3D SYNC IN为VESA立体电缆端口孔用于连接DLP高清电视。



Nvidia 3D Stereo技术介绍

    不论是三星的3D显示器2233RZ还是优派的3D显示器VX2265wm他们都拥有120Hz的超高刷新率，这也是实现3D图像的必备条件，如何将液晶显示器从60Hz一跃提升至120Hz也成为很多朋友讨论的话题。简单的来说，120Hz是运用显示器芯片电路在原有60Hz的连续两幅画面间通过“插场”或"插频"两种方式新增一个画面来实现。插场是在原图像的画面中插入无图像的黑场或灰场，以增加场频，也就是我们通常的所指的“插黑”与“插灰”。而插频是依据画面场景内容以及前后图像的相关性，选取关联点进行动态点对点像素预估，重新产生一幅亮度、对比度和连续性更为精确的智能画面，插进前后图像之间，使场频提高一倍，我们也通常称其为“插运算”，这种插帧方式技术难度更高。

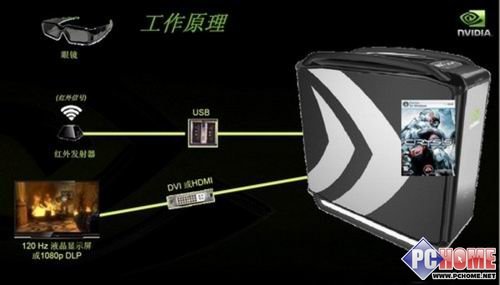

    弄明白了120Hz的简单原理之后，就比较容易Nvidia 3D Stereo的技术了。Nvidia 3D Stereo采用的是画面交换(Page Flipping)的方式在2D环境下来实现3D效果的，这种交换方式是将120Hz分为奇60Hz和偶60Hz，在使用过程中图像以“奇偶奇偶....奇偶”的方式连续快速输出，与此同时3D眼镜就要发挥它的本领了，由于人类的双眼是通过光线才看得到物体，当显示器输出奇数帧画面时3D眼镜自动屏蔽右镜片的光线，只让左眼看到奇数帧画面，而当显示器输出偶数帧画面是，3D眼镜自动屏蔽左镜片光线，只让右眼看到偶数帧画面。在1秒钟内重复60次这样的过程，加上人类视觉的暂留性，使得双眼通过3D眼镜会看到奇数帧与偶数帧重叠的画面，此时立体图像就产生了。

    这样一来我们就不难理解，为何平时裸眼看3D显示器始终是2幅交叉的画面，因为三星2233RZ主要任务就是借助120Hz的超高速刷新率不断快速输出奇数帧图像和偶数帧图像，也因为我们无法在1秒钟内来回屏蔽60次左眼60次右眼，所以如果没有3D眼镜(前提是与显示器输出速度同步)辅助的话，就没办法享受3D效果。说到这里，剩下的红外发射器的作用就更容易理解了。接下来我们先看下2233RZ的规格参数。



基本测试-对比度、灰度还原、漏光

    在基本性能测试之前，我们将2233RZ的亮度设置为100，对比度设置为50，用DisplayX软件依次进行高对比度，灰度还原，漏光，白平衡，三原色的测试。以下便是我们用照相机在无光情况下拍摄的图片，由于照相机与真实效果存在一定的偏差，如有图文不统一的情况以文字为准，图片仅供参考。

在高对比度的测试中，并且没有开启动态对比度的情况下，2233RZ可以清晰分辨出黑色1%-9%的每一格，白色91%-100%的每一格。

    在灰度还原能力的测试中，2233RZ在屏幕左侧暗部的平滑度不够好，会有比较明显的阶梯状条纹，中间部分相必左侧暗部出色，而它的右侧较亮部分平滑度已经可与CRT相媲美。

    在漏光的测试中，2233RZ的上边框与下边框的漏光控制的较为一般，而屏幕中部及左右两侧的漏光控制比较优秀。



基本测试-白平衡、三原色

    在白平衡的测试中，2233RZ的表现中规中矩，白色均匀度尚可，上边框部分略带暗些，不过没有明显偏色的现象。

    在三原色的红色测试中，由于摄像机问题拍摄出的图片明显偏黄，而实际情况并非如此，2233RZ的红色相对较亮，看起来非常鲜艳夺目。

    在三原色绿色测试中，2233RZ的较亮现象在绿色下更为明显，拍摄图相对偏蓝，而绿色的实际情况绿色沉的不够深，不过绿色的整体表现力还是很出色的。

    在三原色蓝色测试中，同样由于相机问题，拍摄图把原本深蓝色的画面捕捉成了淡蓝色，实际情况下2233RZ的蓝色还原能力非常出色。



基本测试-三星2233RZ可视角度

    接下来，我们进行可视角度的测试，由于三星2233RZ选用的TN面板，而可视角度一直是TN面板的软肋，相对来说这种测试比较残忍。由于光线无法完全遮住的原因，以下图片可能会有些许反光，请见谅。



3D液晶显示器高清图片测试

    在高清图片测试中，2233RZ的表现非常抢眼，可以说不管是蓝色，绿色，黄色，红色还是白色的还原能力都非常的强悍。那么，接着我们就来欣赏以下5张图片。

    第一张图片中的蓝色被刻画的更加生动鲜艳，灯光印在海面上的效果非常的柔和，整幅图的效果比起原图更加吸引眼球。

第二张图片中的绿色被渲染的更加亮，使得原本的深绿色的叶子在实拍图中显得有些不自然，虽然猛一看觉得还可以，但确实与原图有所偏差。

    第三张图片中的黄色花瓣由于相机原因稍微有点偏白，不过实际欣赏中花瓣的颜色以及花蕊内部的紫色都非常的真实，2233RZ在黄色的表现力上比较出色。

    第四张图中主要是表现了明暗部细节，从图片右上角原本灰色的云朵可以看出画面稍微偏蓝，不过整体的山水表现的还是比较到位，绿色的大海也被真实的展现。

    最后一张图中2233RZ的表现比较出色，整体细节效果应该是所有图中最到位的，不论是红色夕阳，还是天空上的紫色，或是近景的白色水雾都与原图非常接近。



720P电影《攻壳机动队2》介绍

攻壳机动队2：无罪
片　　名	Ghost in the Shell 2:Innocence
年　　代	2004
国　　家	日本
类　　别	动画/动作/奇幻/惊悚/剧情/科幻
语　　言	英语/日语
字　　幕	英语
导　　演	押井守 Mamoru Oshii
主　　演	大塚明夫 Akio tsuka ...Bat
	竹中直人 Naoto Takenaka ...Kim
	山寺宏一 Kichi Yamadera ...Togusa
	榊原良子 Yoshiko Sakakibara ...Haraway

    2032年，也就是第一部故事的三年之后。光电、纳米、机械、生物、网络依然迅猛发展，唯有人类的安危 更值得关注。自从人脑可经连线直接接入网络，这种尖端科技带来生活质量提升的同时，伴随着的负面效应越来越危急可怕。网络犯罪只是其中孳生出的一个不可校 正的怪胎。为了应对这种不断制造事端的阴暗势力，以保护国家要人、揭发贪污渎职、执行秘密暗杀行动、对付电脑犯罪和恐怖主义活动为目的，具备超强攻击能力 的机动部队--公安九课(俗称“攻壳机动队”)，再度出击，并担负着愈发沉重的责任。而这其中，公安九课的刑警巴特作为主力干将依旧充当着急先锋的角色。 巴特是个半机械人，除去大脑中些微的人类痕迹以外，他身体的绝大部分都是由人造机械组成，而这并不妨碍他以一颗正义之心维护网际社会的正常秩序。某日，一 个女性玩偶型机器人突然不受控制，杀死了自己的主人。这一违背常伦的凶杀案包含着人类与玩偶间不容忽视的矛盾基因，巴特及其搭档在历经了犯罪集团的劫杀、 电脑黑客的攻击、政府官僚的阻挠等等困难后逐步接近了一个不为人知的犯罪漩涡之中，那摇摆不定的真相仿佛就在眼前……



720P电影《攻壳机动队2》测试

    在电影欣赏方面，三星2233RZ欣赏起来没有问题，不过在100亮度与50对比度的情况下，下边框的漏光更加显而易见。TN面板虽然一直以来以漏光和可视角为耻，而且3D显示器也主要针对高端游戏玩家，可如此明显的效果，笔者不得不为为这款售价2799元的3D显示器捏一把汗。

    由于相机问题可能上面两张照片看起来有点曝光，不过实际的效果还是比较满意，纯黑色的下沉度在TN面板里还算可以。

    动画人物的肤色相比真人电影更加白，实拍图中表现的非常到位，第二张图中连动画里都特意展示了3D立体影像，不知道带上3D眼睛后观看会使何种效果。

    最后两幅图片以整体效果为主，画面表现力非常突出，不论是五彩斑斓的走廊，还是红黄为主的壮丽景象都令小编十分满意。



Geforce 3D Vision安装过程(1)

    在享受3D游戏前，我们建议玩家从Nvidia的官网上下载最新的显卡驱动与3D眼镜驱动，而想省事的朋友可以选择使用自带的光盘安装，或者在Nvidia官网的驱动下载中心找Gefoce 3D Vision的整合驱动包下载，里面包含了Nvidia的181.22显卡驱动程序和1.04的3D眼镜驱动程序，不过目前它只支持32位和64位的Windows Vista操作系统，总共大小为210MB。

点击以上两幅图可立即进入Nvidia所在页面

    在下载完成之后，首先选择Install Geforce Graphics Drivers(显卡驱动)，安装完成后会要求您重新启动，再次进入Windows后系统会自动运行Geforce 3D Vision的安装程序，也就是下图所显示器的画面。

    在正确安装完显卡驱动，一切设备都准备就绪后，我们点击Next进入下图的画面。

    确定了红外发射器通过USB接口与电脑机箱正确连接后，我们点击Next进入下图的画面。

    一般家庭PC用户点击鼠标选择左边第一个游戏环境模式，即显示器&红外发射器&机箱，接着再点击Next，进入下图的画面。

    这时Geforce 3D Vision驱动程序自动找到了这款SAMSUNG 3D 120Hz LCD的显示器，这时我们点击Next后，画面会变黑，显示器被自动设置到3D模式。



Geforce 3D Vision安装过程(2)

    紧接着上一页，黑屏过后，画面又回到了3D眼镜的设置上，按照下图箭头的指向，开启3D眼镜信号接收器，确认开启后点击Next进入下一步。

    这时画面上会出现一副用来测试3D眼镜是否正确工作的图像，通过左眼与右眼的观察，用鼠标分别选择看到的图像。

    下图是3D眼镜中左眼所能看到画面，全部为绿色六边形，所以在Look through left eye(with right eye closed)的正下方3张图片中，选择中间的绿色六边形。

    下图则是3D眼镜中右眼所能看到的图像，全部为蓝色三角形，所以我们在Look through right eye(with left eye closed)的正下方3张图片中，选择左边的蓝色三角形。

    别急，还没全部设置完，在下一页中，还将继续进行眼镜片的设置，很关键哦，这也是部分玩家会头晕的原因之一，让我们一起来看看吧。



Geforce 3D Vision安装过程(3)

    进入下图后，我们看到驱动程序让你选择Yes或者No，而它问题的大致意思是：“当你通过眼镜片观看时你是否注意到周边环境影像所产生闪烁现象？” ，在白色的英文中解释了产生这种闪烁的原因可能是由于3D眼镜设备与房间灯光拥有不同刷新率所导致的。所以在之前的设置中，如果你感觉3D眼镜片的确有闪烁现象，那就选择Yes,这时会显示出下图。

    这时根据您的需求有4中选择：1.晚上开着灯时选择最左边的120Hz 2.白天关着灯时选择左边第二个110Hz 3.晚上开关着50Hz的灯时选择第三个100Hz 4.使用游戏默认的刷新率。按要求选择后点击Next进入下图的画面。

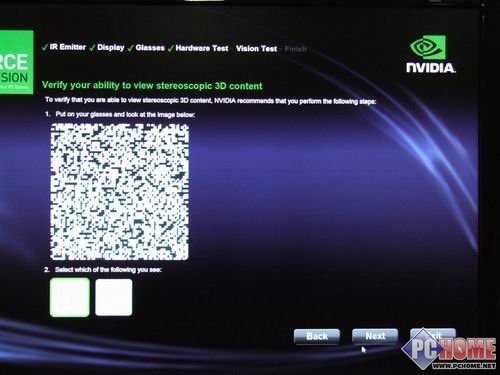

    这时驱动程序会要求你带上眼镜来验证一下3D效果是否运行正常，我们带上眼镜后，观察那副大图可以看到其中有一块突出的立体影像，这时我们在Se lect which of the following you see的正下方，选择左边带突出小方块的样式，点击Next进入下图。

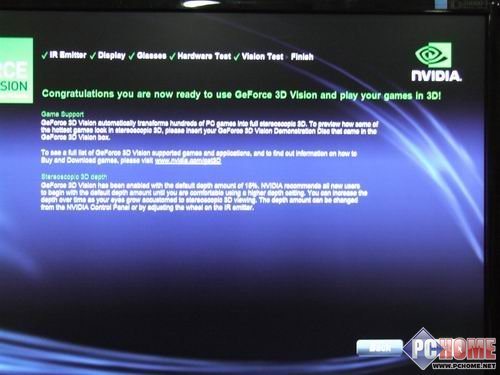

    这样我们就全部设置完成，这幅图中有关于3D游戏支持的简介和3D景深调节注意的事项，只要点击Finish就完成了所有Geforce 3D Vision的驱动设置。

    这是完成设置后，进入Nvidia显卡控制面板测试3D效果的图片，通过3D眼镜我们可以很惊讶的看到Nvidia的图标活生生的跳出了显示器，仿佛伸手就可抓住一般。这么辛苦安装完成后要试试哦，不会设置控制面板？别急，接下来就为大家简单介绍控制面板的设置方法。



Nvidia 3D Stereo控制面板介绍

接着我们先为大家介绍一下使用3D功能的控制面板，我们先要安装驱动，装好后NVIDIA 3D Stereo控制面板如下：

在控制面板程序中，界面左侧的上半部分是常见的图形选项，如分辨率、3D图形设置等相关信息。而在下半部分的选项则是和3D显示器有关。在控制面板中，可以手动开启和关闭3D显示的功能，并且能够随意调节3D画面的景深（景深在3D眼镜接收器上也可以调节）。

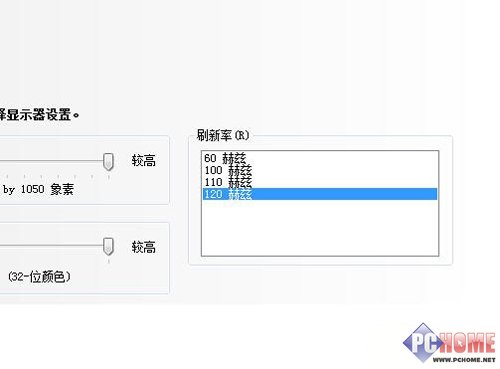

关于三星2233RZ的设置，可见它支持120Hz

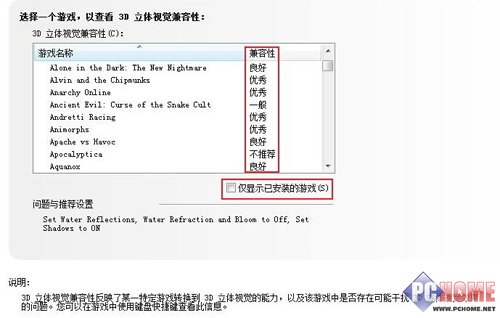

所支持的3D游戏在控制面板中也有显示，据了解，目前市面上大部分3D游戏都可以进行良好的兼容，游戏开发者并不需要专门对其开发游戏。控制栏右边对应的是这套3D系统对游戏的支持情况，如果右边的支持列表中表示的是“优秀”或者是“良好”，说明这款游戏能够被3D系统所支持，若不支持在会标明的是“不推荐”。随着技术的发展，这套3D系统所支持的游戏也将会越来越多。

3D游戏测试 -《鬼泣4》

终于到了游戏测试，笔者选择了驱动中显示支持为“优秀”的《Devil May Cry4》作为测试对象。可以看到，进入游戏的第一个画面，图像就是以奇数帧图像与偶数帧图像同时输出的方式来显示的。

    下图中，我们通过红外发射器将景深调节比较高时，画面上显示了两个Nero,比较夸张，而实际佩戴3D眼镜时过高的景深让双眼无法承受。

    通过红外发射器的3D效果按钮，我们将画面直接设置回了2D显示，这样又回到了平面的立体。

    再次切换到3D显示效果，我们发现如果将景深调节到最低时，画面会出现无法重叠的现象，使得主角外形的整体颜色无法正确显示。通过一系列调试，包括关闭shadow该问题都无法有效解决。

    总的来说这款支持程度为最佳“Excellent”的《鬼泣4》，在实际3D显示过程中没有能够达到理想中的效果，略显遗憾，希望在以后的补丁中，可以改善对它的支持。



3D游戏测试 -《极品飞车11》

    《鬼泣4》虽然测试结果不理想，不过这款《极品飞车11》就另当别论了，虽然很早前就有了《极品飞车12：卧底风云》的下载，但上一代作品的表现在很大程度上增加了对立体游戏的好感。

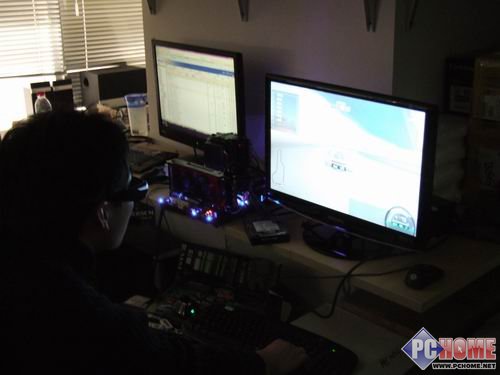

    虽然车子只是默认进入游戏使用的车，但这一点不妨碍带上3D眼睛后欣赏逼真的效果。整个车身完完全全的立体感，相比普通的2D液晶所看到图像，3D图像与双眼的距离来得更近，所以带上眼镜的同时绝对会有一股前所未有的临场感，就好像真的自己在开车子一样，如果能配上一套带内震动的方向盘那就更完美了。

    在每一个弯道可以清晰看到转向的前轮胎，相比以往开启所有画面特效，这种轮胎的立体感非常明显，非常震撼，可惜的是没办法用相机记录下来，不过没关系，本周末也就是3月14号将在PChome上海总部举行3D液晶体验活动，非常欢迎一直追求着极限游戏画面的玩家可以来参加这次盛大的线下体验活动。

    届时不仅三星的这款2233RZ铁定出席，而且优派的VX2265wm也会与其同台竞技，对于一直想搞清楚均为3D显示器两者区别的朋友，一定能要错过这次千载难逢的机会，虽然言语的表达能力有限，相信在《极品飞车11》这款游戏上，你会体验到3D所带来的震撼视觉。

    还是一句话，再多的修饰和图片都很难原汁原味的反馈对于这种三维立体效果的妾身感受，游戏时那种临场感绝对会如同CS一般激增你的肾上腺素，详细报名方法请进入体验3D NVIDIA精视3D立体幻镜线下体验会参与报名。



三星3D液晶显示器试用小结

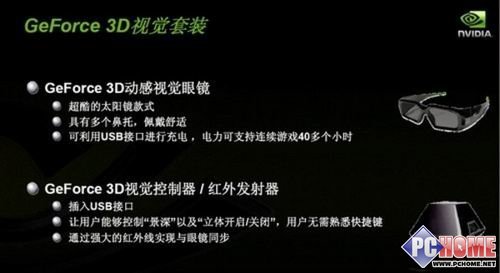

    虽然不能用相机记录真实的3D游戏画面，但在《鬼泣4》、《COD4》等游戏里第一次体会到身临其境的真实感，笔者更是为这套3D眼镜的功能而感到赞叹，无需特殊的补丁就可以完美展现3D立体效果，而且拥有精良光学部件的3D眼镜可实现每只眼睛双倍分辨率以及超宽的视角，它同样可以在DLP 1080P高清电视以及DepthQ高清3D投影仪上使用，这套红外发射设备可接收长达15英尺的通信距离，也同样支持多用户共享一个红外发射器，它的续航能力也达到了40小时，利用3dtv Stereoscopic Player等3D视频播放器让你可以观看全屏3D电影。一副酷似太阳镜的3D眼镜却如此多用，难怪它的售价相对较高。

关于玩游戏时间较长是否会头晕的问题，网上说法不一，总体来说，支持程度较好的游戏不易头晕，方向感较强适应能力较快有游戏玩家不易头晕。在3D景深调节方面，受困于我们双眼本身的能力问题，不论是三星2233RZ还是优派VX2265wm可调节范围都不太大。三星2233RZ的基本性能也毫不逊色，在一系列测试中，我们可以看到，它的色彩表现、高对比度、三原色都比较出色，可视角度也尚佳，稍显遗憾的是它的黑色不够纯，灰阶还原能力一般，而且下边框漏光在100亮度、50对比度的情况下比较明显。而它2799元的售价应该还存在一定的降价空间，让我们一起来期待未来3D给我们展现惊人的临场感。

三星 2233RZ
显示屏尺寸	22英寸
面板类型	TN
屏幕比例	16:10
可视角度	170/160°
亮度	300cd/m2
动态对比度	20000:1
黑白响应时间	5ms
最佳分辨率	1680×1050
点距	0.282mm
音频	--
接口	DVI-D(24针Dual-Link)
HDCP	支持
消耗功率	50W
其他特点	支持3D显示效果、支持120FPS
产品价格	2799元
