网络音频矩阵在会议中心项目中的应用

    QSControl.Net系统是美国QSC公司整合了该公司的数字音频处理器系统、功率放大器系统、扬声器系统三大部分产品，推出的一套完整的后级扩声系统。该系统有三大功能特色：a. 功率放大器和扬声器的控制、监测和保护、b. 可编程数字信号处理、c. CobraNet网络音频传输。

    QSControl.Net系统是基于以太网构建而成的，可以轻易满足大型音频系统需求，例如：大型会议中心多会议室音响扩声系统、中小型广播系统以及大型广播系统的后级解决方案等等。

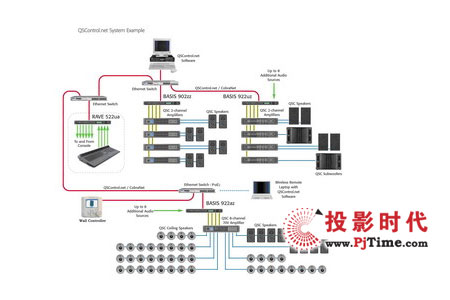

图3 QSControl.Net系统结构图

    从图3中我们不难看出：QSControl.Net系统的核心就是“BASIS音频处理矩阵”，BASIS这个仅有1U的设备即可完成可编程的音频信号处理和路由功能；通过专用线缆连接QSC开关电源功率放大器即可实现对后级设备的管理，包括监控功放工作状态（如：温度、信号状态等）、控制开关机、后级回路阻抗状态等；每台BASIS都支持标准的CobraNet音频传输协议、可以在网络上传输32×32通道的网络音频信号，同时利用系统管理软件VenueManager可实现利用同一个软件界面管理和控制整个系统运行，监测网络中每一个设备工作状态。

    从系统图中我们还能看出：QSControl.Net系统采用的是分布处理模式，即每个BASIS设备都具有AD/DA转换、DSP音频信号处理，因此本地音频信号在本地进行处理并且完成整个扩声功能。而在系统控制部分则采用了集中控制的方式，即在一个软件平台就可以控制每一台BASIS、功率放大器、墙面控制器等，监控整个系统的状态。音频处理的独立性和系统管理的统一性标志着QSControl.Net系统从整体来讲其实是一个集中控制、分布处理的网络音频系统。

    在整个网络中不止有系统的控制数据在传输，还有“CobraNet音频信号数据”在传输，实现音频信号的实时无损长距离传输，可以满足系统对音频信号实现远距离共享的系统功能要求。
