低调中的强者 海美迪HD100高清播放机试用

机身内部线路设计及芯片的应用
来源:投影时代 更新日期:2009-04-14 作者:pjtime评测室
内容导航:  分页浏览 | 全文浏览

机身内部线路设计及芯片的应用

    海美迪 HD100高清播放机可内置硬盘、光驱功能,所以机箱设计得比较大,下面我们就一起来看下“庞大”的机箱内到底隐藏着什么秘密。

海美迪HD100高清播放机

海美迪 HD100高清播放机

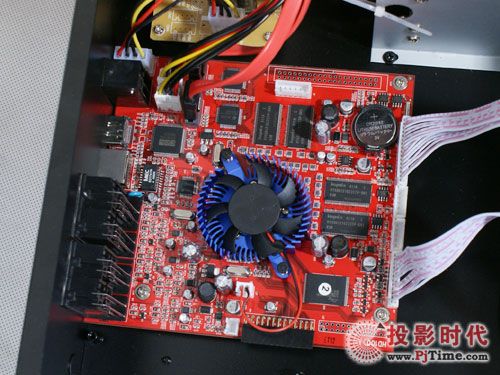

    由于该机器既支持内置硬盘又支持内置光驱功能,对于机器本身来说散热就是一种挑战,所以在处理芯片上除了采用了散热片散热之外还采用了独立的散热风扇设计。

海美迪HD100高清播放机

海美迪 HD100高清播放机

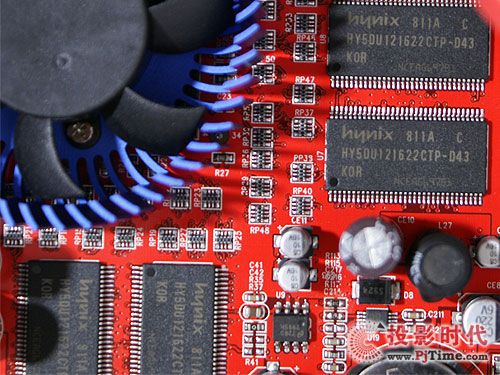

    海美迪HD100高清播放机采用了4颗现代DDR400的3.3V 16颗芯片 2bank SSLTL_2接口TSOP封装512M内存。

海美迪HD100高清播放机

海美迪 HD100高清播放机

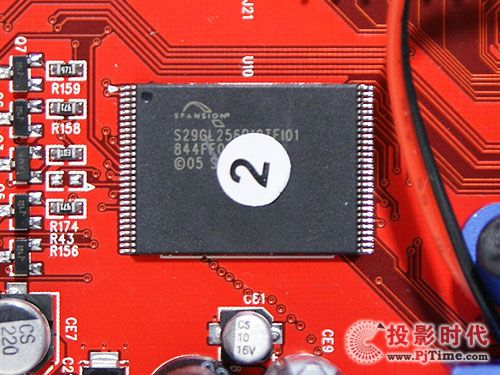

   采用的美国飞索半导体公司提供的元件。

海美迪HD100高清播放机

海美迪 HD100高清播放机

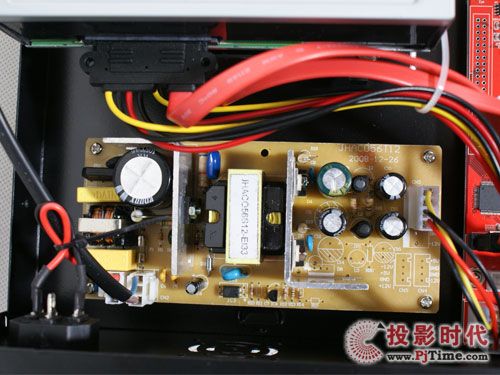

    内部变压器与机箱面板、主板之间都隔开了一定的距离。

海美迪HD100高清播放机

海美迪 HD100高清播放机

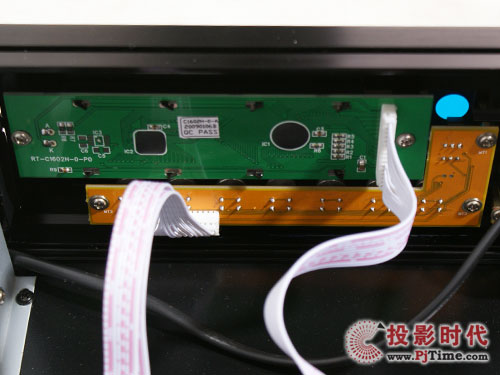

    用于机身按键以及遥控器信号接收的面板。
