CREATOR快捷---北京北车大厦一层会议室解决方案

    北京北车大厦一层会议室系统中控采用了CREATOR快捷的PGMII可编程控制系统中控系统和ST7600C无线触屏、集中控制矩阵切换、以及周边的信号源设备控制，如DVD、DVR、MD等，并通过调音模块进行输出音量控制，所有的信号视频源，可以自由切至会议室的三台投影机及四台等离子电视、监视信号及触屏的监视画面上。

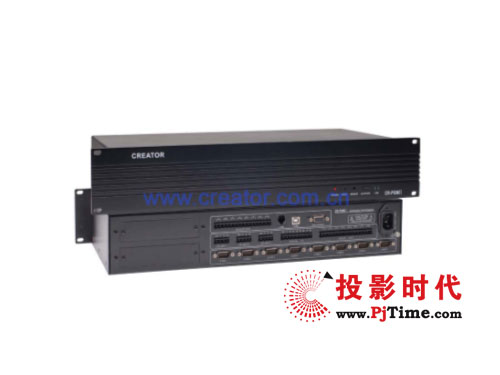

    CREATOR快捷PGMⅡ可编程控制系统中控系统采用主频达210MHZ的32位内嵌式处理器，内置了8M内存和2M存储FLASH，可高速运算复杂的逻辑指令，强大的内置可编程接口，使PGMⅡ可以控制几乎所有的外接设备（包括第三方设备），可实现一键发双代码等红外逻辑控制。支持3路CR-NET控制总线，可扩充达256个网络设备（如：触摸屏、调光器、电源控制器、音量控制器等）。可通过扩展以太网控制接口实现计算机远程控制。 应用场合： • 指挥控制中心 • 大型多媒体会议厅 • 多媒体教室 • 高级别墅、酒店 • 智能家居

    产品特性：

    CR-PGM II配置主频达210MHz的32位内嵌式处理器，内置8M内存和2M存储FLASH，能高 速运行复杂的逻辑指令。

    提供开放式的可编程控制平台、人性化的中文操作界面和交互式的控制结构。

    强大的内置可编程接口使CR-PGM II可以控制几乎所有的外接设备（包括第三方设备）。

    用户建立自有的红外代码数据库，也可以从CREATOR网站上下载最新的红外代码库，可实现一键发双代码等红外逻辑控制。

    支持3路CR-NET控制总线，可扩充达256个网络设备（如：触摸屏、调光器、电源控制器、音量控制器等）

    可通过扩展以太网控制接口实现计算机远程控制。

    内嵌式红外学习功能。

    2U金属机箱设计，符合国际机箱标准，可安装于任何19英寸的机柜上。

    会议室中所有的终端设备控制全部集中于CREATOR快捷无线触摸屏ST-7600C屏上，其高分辨率、高彩色的画面及灵敏的控制，只需用手指轻轻点击触摸屏，就能达到意想的效果，而且在会议厅的任意角落都能对厅内设备进行完美控制，轻松地实现了会议室的各个功能需求。

    ST-7600C支持无线单向控制方式，16：9的宽屏显示。通过无线接收器（CR-RFA）与主机进行通信。轻巧外型，可手持操作，配合CR-PGMII和Touch-AV使用，组成完美的控制系统。

    应用场合：指挥控制中心 、 大型多媒体会议厅、多媒体教室、高级别墅、酒店、 智能家居等。

    产品特性：

    65K真彩TFT LCD显示屏,触屏解析度800×480像素，16：9的宽屏显示。

    触屏尺寸为7.0〞/17.8cm对角线。

    可通过CRRFA无线接收器与主机进行单向通讯，控制距离：50米（开阔地带）。

    支持433MHz频率的控制指令传输。

    具有跳页和子页显示功能及中英文显示功能。

    操作界面可编辑，图形界面支持视频、图片、图形、文字、3D按键。声音可编辑。

    具有待机屏幕保护功能；电子万年历时间显示功能。

    具有触屏坐标矫正功能。

    使用大容量锂离子电池及外部DC12V供电。

    USB下载数据准确可靠，可用于传输用户工程。

    32M记忆内存。

    子系统功能说明

    1、显示系统的控制：

    通过主机后的串口（RS232/RS422/RS485埠），控制拼接屏的开/关机、对视频图像、计算机图像的切换等；并且能够自动实现关联动作；

    通过CNPCI-8（8路强电继电器），控制电动吊架和屏幕的上升、下降、停止；并且能够自动实现关联动作，如拼接屏开时，电动吊架和屏幕自动下降，拼接屏关时电动吊架和屏幕自动上升；

    可以利用ST-7600C的无线视频功能，在将视频经拼接屏投出到屏幕之前，确认播放的视频图像就是所需要的视频图像。

    2、实现A/V系统的控制：

    通过主机后的串口（RS232/RS422/RS485），控制VGA/AV矩阵自动选择计算机的图像输出到拼接屏，并且拼接屏自动切换到VGA输入；

    通过主机后的IR（红外）控制埠和IR（红外发射棒），控制DVD（录像机、MD、实物展台）的所有动作，如播放、暂停、停止等功能；并且可以自动将DVD（录影机、MD）的图像切换到拼接屏，拼接屏自动选择视频输入，自动将DVD（录影机、MD、实物展台）的声音切换到功放；

    通过串口（RS485）控制摄像机，控制摄像机的左、右、上、下、变焦+、变焦-。

    3、实现环境系统的控制：

    通过CR-PWR-8（8路强电继电器），控制日光灯的开关；并且能够设置多种灯光模式预设（如会议模式、A/V模式、挥指模式等等），使得灯光迎合各种的场合需要；

    通过CR-PWR-8（8路强电继电器），控制各路机柜及各个设备的总电源；

    通过CR-PWR-8（8路强电继电器），控制拼接屏、A/V设备的设备电源，实现电源的自动、节能管理，而且可以更好的保护设备，如系统会在拼接屏关机后预留足够的时间给拼接屏散热，然后才自动断开拼接屏的电源。

    4．图象自动跟踪控制现房间环境系统的控制：

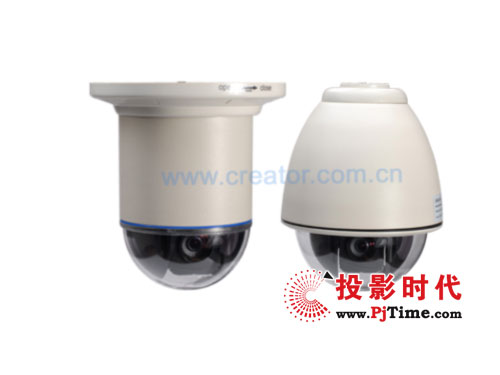

    利用中央控制系统的强大功能，把数字会议和摄象机完美的结合，用数字会议的会议单元来实现对摄象机的调动；由于会议室是采用了长形的会议桌，在摄象机安装上采用了对角安装，充分发挥两个摄象机的优势，保证每架摄象机的画面取境都能正对对象。CREATOR快捷CR-V1011/2高速预置球形摄象机为其实现了跟踪和画面显示、画面传输同步等功能。

    CR-V1011可以监视全场情况，其具有自动巡航监视功能，水平360度连续旋转，无监视盲区。让全场任何大小情况展现无遗。与CR-PGMII、有线/无线触摸屏实现摄像跟踪。

    应用场合：•大/小型会议厅•大/小型会议室•多媒体会议厅•中/高档会议中心

    CR-V1011/2高速预置球形摄象机功能特点：

    功能完善的高性能数字DSP设计，性能稳定。

    内部设置数据断电后不丢失。

    一体化集成设计，结构紧凑，可靠性高。

    64个预置位随意储存，定位准确。

    自动巡航监视。

    采用RS-485总线控制。

    采用直流电机，低速度运行平稳。

    精密电机驱动，运行平稳，反应灵敏。

    水平360度连续旋转，无监视盲区。

    旋转速度根据镜头变换倍数自动调整。

    垂直方向实现180度，自动翻转连续监视。

    自动光圈、自动聚焦、自动白平衡。

    背光补偿功能，在有强光源的背景中可以看到所有的物体。

    夜视功能，根据环境光线的变化自动转换COD照度。
