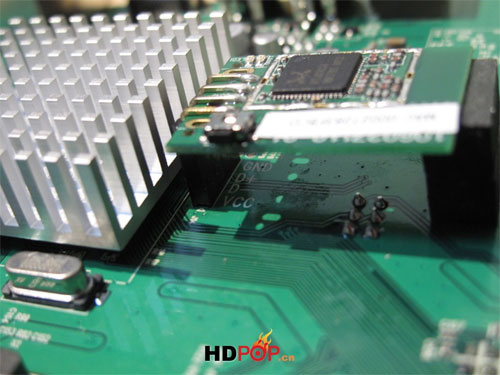

6600N内置一个usb 802.11n无线网卡，采用的RTL8191SU晶片。经查证，这个芯片在无线网卡上使用非常普遍。最主要的特点就是小，且集成度很高。

    RTL8191SU
    IEEE 802.11n 2.4GHz，单送双收，USB2.0 接口，媒体存取控制/基频/射频整合式单芯片无线网络解决方案
    全世界最小(8mmx8mm QFN68封装)、最高度整合之802.11n单芯片，它同时成功整合了功率放大器、EEPROM和交换式电源控制器，PCB参考设计包含两支印刷式天线仅需20mmx30mm或17mmx40mm，传输器速度可达300Mbps。

　　K9F1G08UOB-PCBO闪存芯片：128M x 8 Bit NAND Flash Memory。相对比TVX 6500A，闪存大了一倍。

　　CM2030-A0TR：HDMI Transmitter Port Protection and Interface Device（厂家：CALMIRCO [California Micro Devices Corp]）

　　这个芯片用于为HDMI 1.3接口的集成端口提供保护解决方案。它集成了静电放电(ESD)保护、防回流保护、过电流 保护、电压位准转换、有源DDC负载和CEC转换速率限制等功能。MediaGuard CM2030多功能专用集成无源器件(ASIP)支持最新的HEMI 1.3的要求，包括速度更多、CEC增强功能以及延伸电缆支持等。每1000件CM2030的单价起价为1.31美元，相当于10块钱。

　　缓存芯片，采用两片三星K4T1G164QQ-HCE7，这里有必要解析一下芯片的型号。其中K表示三星Memory；4表示这是DRAM芯片；T表示DRAM的类型，为DDR2 SDRAM；1G代表容量，为1Gb（128MB）；16代表位结构为X16；4表示内部为8Banks；第一个Q代表接口为SSTL_18（VDD 1.8V、VDDQ 1.8V）；第二个Q代表这是三星第17代同类芯片；-后面的H表示芯片采用FBGA封装；C表示正常供电条件下芯片工作温度范围0~95度；最后的E7表示该芯片规格，为DDR2-800 (400MHz @ CL=5, tRCD=5, tRP=5)。
