高清播放机必备！五款主流硬盘座横评

评测项目介绍

自上周笔者介绍完《"裸族"多元化 八款硬盘座/抽取盒推荐》后，受到读者广泛关注，很多之前并没有关注过这类产品的读者都对它的方便性能产生了浓厚的兴趣。

    所谓的硬盘座就是硬盘盒衍生而来，它最方便的地方是无需烦琐拆装即可随时更换2.5/3.5的任意SATA硬盘，也就是任意裸盘即可直接插入底座，设备接上电源，插好USB或SATA接口，就可在电脑上正常工作了。

    像这样的产品可以更方便操作，尤其是对于那些高清达人或者需要经常更换硬盘倒数据的朋友们更为重要，无需来回拆解硬盘盒就可完成数据的转换。

    在上一篇的介绍中笔者主要介绍了产品外观、价格和简单的性能情况，而在今天的评测中，将详细测试它们不同接口（USB/eSATA）的实际传输速度以及每款产品采用的芯片，让各位读者在选购的时候可以更为清楚哪款才是自己所需要的。

◎ 智微GL830芯片

    从上图可以看到，这款产品选用的是智微公司出品的J-MICRO 20316芯片， 智微（Jmicron）是最早推出USBtoSATA解决方案的台系厂商之一，这款产品的JM20319是旗下最早的产品之一，采用64pin封装。

◎ GL830芯片

    部分硬盘座采用的是GL830芯片，通过了USB-IF(USB Implementers Forum)认证，符合SATA版本2.6规格，支持外部eSATA接口，传输速率支持3.0Gbps规格。创惟GL830一共有3个版本，其中LQFP 48pin，成本最廉价，也是目前最常见的解决方案，64pin封装则是针对中高阶应用市场，提供SATA及eSATA, hot plug等功能；而128pin封装则是针对高端应用市场，提供ATA/ATAPI，SATA，Programmable AP以及hot plug等功能。芯片整合5V to 3.3V及3.3V to 1.8两组电源整流器，可以将成本降到最低。而该产品则采用的是64pin封装。

◎ J-MICRO 20336芯片

    智微公司高端的J-MICRO 20336芯片采用了100pin封装，20336/20337/20339都是高性能SATA TO USB控制芯片，大品牌里最常见，价格适中，功能强大。20336为SATA TO ESATA+USB，20337为IDE+SATA TO USB，20339为SATA TO USB。配合足额2A电源上1TB的SATA硬盘完全不在话下。本款产品是目前测试中芯片最高端的一款。

◎ Initio INIC-1611L芯片

    Initio INIC-1611L芯片采用LQFP 64pin封装，支持SATAII标准接口硬盘以及外部eSATA接口。Initio公司是一家专门提供微型计算机I/O接口方案，包括小型计算机系统接口（SCIC）主机适配器和软件的企业。

● 各硬盘座两种不同变压器介绍

    在所有硬盘座中，包括笔者今天介绍的各类产品，在电源加变压器上都是具有两种选择，一种是普通的变压器，另一种是两截式的变压器，如下图中所示：



    这两种变压器各有优缺点，同样的也要相应的硬盘座与之配合，第一种普通的变压器，其实他也可以称之为两截式，但是却是将变压电路放在了硬盘座之中，这样就省去了外面繁琐的步骤，也让这款产品的便携性大增。

    另一种变压器就是在硬盘座外直接变压输入硬盘座中，这样虽然在携带上要多带一个很沉重的变压器，但是却可以弥补电线过短造成的不便，可以将硬盘座更自由的放置你所希望放置的位置上。

    我们此次测试，用的是办公电脑，配置不高。在将其它程序都关闭的情况下进行测试，让得出的数据更加真实。

点击放大

测试硬盘

    ◎ 测试项目

    HD Tach：这是一款硬盘物理性能测试软件，利用VXD特定模式来获得测试最大精确度的硬盘性能测试工具。这是目前硬盘测试必备的一款专门针对磁盘底层性能的测试工具软件，主要通过分段拷贝不同容量的数据到硬盘进行测试，它可以测试平均寻道时间、最大缓存读取时间和读写时间（最大、最小和平均）、硬盘的连续数据传输率、随机存取时间及突发数据传输率，它使用的场合并不仅仅只是针对硬盘，还可以用于软驱、ZIP驱动器测试。

    ATtO Disk bench32：一款简单易用的磁盘传输速率检测软件，可以用来检测硬盘、优盘、存储卡及其它可移动磁盘的读取及写入速率。采用分级测试模式，让测试结果更加精准可靠。

    FastCopy：FastCopy是Windows 平台上最快的文件拷贝、删除软件。由于其功能强劲，性能优越，一时间便超越相同类型的所有其他软件。由于该软件十分小巧，你甚至可以在安装后，直接将安装目录中的文件复制到任何可移动
存储设备中，方便携带，随取随用。

    CrystalDiskMark-v2.20：它是一个测试你的硬盘或者存储设备的小巧工具,简单易于操作的界面让你随时可以测试你的存储设备，测试存储设备大小和测试数字都可以选择，还可测试可读和可写的速度。

●

AGESTAR硬盘座外观及芯片介绍

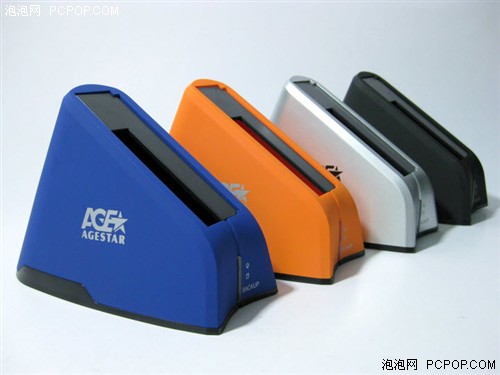

    首先介绍的产品是AGESTAR硬盘座，其用处就相当于一款硬盘盒，只要将硬盘插入槽中，连入电脑即可识别硬盘，非常方便。现在市场售价180元，其实现在类似的硬盘座已经充斥市场。

    从图中可以看到，这款产品可以同时支持2.5寸以及3.5寸硬盘，巧妙的硬盘退出机构，可快速抽换硬盘，支持MINI USB及eSATA接口。

    从上图可以看到，这款产品选用的是智微公司出品的J-MICRO 20316芯片， 智微（Jmicron）是最早推出USBtoSATA解决方案的台系厂商之一，这款产品的JM20319是旗下最早的产品之一，采用64pin封装。

    由于各产品基本都具备了USB/eSATA双接口，所以笔者分别在这两种接口下进行了测试，首先进行的是AGESTAR硬盘座USB接口下读取写入速度的测试，以及实际拷贝文件时的速率。

◎ ATtO Disk bench32测试

     在ATtO Disk bench32中，AGESTAR硬盘座在USB接口下读取平均速度为34.9MB/s，而写入平均速度也达到了34.8MB/s，速度十分不错。

◎ HD Tach测试

    而通过HD Tach的测试表明，AGESTAR硬盘座在USB接口下的平均读取速度也达到了33.1MB/s，而CPU占用率为9%。

◎ FastCopy实际写入测试

    在最后一项的FastCopy实际写入测试中，笔者选择了一个大小为2.6GB左右的文件包，可以看到，最终完成测试包拷贝花费了87.33秒，传输速率达到了30.47MB/s，成绩还是不错的。

    在USB接口下，AGESTAR硬盘座的成绩还是比较令人满意的，那么接下来就到了它的eSATA接口测试阶段了，到底成绩会如何，大家一起来看下吧。

◎ CrystalDiskMark-v2.20测试

    通过CrystalDiskMark-v2.20测试，看到AGESTAR硬盘座eSATA接口下，读取速度达到122.9MB/s，而写入也突破了100MB/s，为100.4MB/s。比USB接口下成绩有了数倍的提升。

◎

ATtODiskbench32测试

ATtO Disk bench32测试

    下面是ATtO Disk bench32测试测试，AGESTAR硬盘座在eSATAB接口下读取平均速度为126MB/s，而写入平均速度也达到了102MB/s，速度十分不错。

◎ HD Tach测试

    而通过HD Tach的测试表明，AGESTAR硬盘座在eSATA接口下的平均读取速度也达到了101.6MB/s，而CPU占用率也降到了4%。

◎ FastCopy实际写入测试

    在FastCopy实际写入测试中，传输一个14GB大小的文件夹，里面装满的都是各种各样的小文件，最终完成测试包拷贝花费了271.54秒，传输速率达到了52.44MB/s，可以看到即使传输的都是小文件组成的大文件包，eSATA下成绩还是很不错的。

●

SATAHDDDOCKING外观及芯片介绍

SATA HDD DOCKING外观及芯片介绍

    随着家庭影院的普及，大家对高清影视的需求越来越高，经常会出现几个好友间拿着块硬盘来回倒换数据或电影的情况。如果是一块USB移动硬盘还啊好，要是直接拿着一块3.5寸硬盘导数据，就非常的不方便了。下面的这款非常有特色的“SATA硬盘扩展坞”可以帮你的硬盘不需要再配备硬盘盒，而仅通过扩展坞连接电脑，进行数据的转移。

    下面这款SATA HDD DOCKING就可以将你手上的2.5寸或是3.5寸硬盘直接变身为“移动硬盘”的设备。这款HDD Docking Station兼容目前市售的2.5寸/3.5寸硬盘，硬盘无需附加任何设备，只要直接插入扩展坞的槽中，就可以像U盘一样方便的进行读取。扩展坞最大支持1TB的硬盘容量，无需担心设备对大容量硬盘的兼容性问题。



    这款硬盘扩展坞可以通过两种方式与电脑连接，一种是通过ESATA口连接电脑，从而可以保证较高的传输速度；而对于主板未提供ESATA接口的电脑而言，这款产品也提供了USB接口进行连接（当然，传输速度上就会稍慢些）。

    从上图中可以看到该硬盘座采用的是GL830芯片，通过了USB-IF(USB Implementers Forum)认证，符合SATA版本2.6规格，支持外部eSATA接口，传输速率支持3.0Gbps规格。创惟GL830一共有3个版本，其中LQFP 48pin，成本最廉价，也是目前最常见的解决方案，64pin封装则是针对中高阶应用市场，提供SATA及eSATA, hot plug等功能；而128pin封装则是针对高端应用市场，提供ATA/ATAPI，SATA，Programmable AP以及hot plug等功能。芯片整合5V to 3.3V及3.3V to 1.8两组电源整流器，可以将成本降到最低。而该产品则采用的是64pin封装。

    介绍完外观与芯片，我们再来看一下这款产品的读取写入速度的测试，以及实际拷贝文件时的速率，首先是在USB接口下的成绩。

◎ ATtO Disk bench32测试

    通过ATtO Disk bench32测试测试，SATA HDD DOCKING在USB接口下读取平均速度为34.9MB/s，而写入平均速度也达到了34.5MB/s，与AGESTAR硬盘座成绩很相近。

◎ HD Tach测试

    HD Tach的测试表明，SATA HDD DOCKING在USB接口下的平均读取速度也达到了32.2MB/s，而CPU占用率为6%。

◎ FastCopy实际写入测试

    在FastCopy实际写入测试中，同样拷贝一个大小为2.6GB左右的文件包，这款产品最终完成测试包拷贝花费了91.99秒，传输速率为28.92MB/s，成绩与上一款稍差，但总体来讲成绩是很相近的。

    测试完USB接口成绩，我们再来看下eSATA接口的测试，从USB接口成绩上看，SATA HDD DOCKING与AGESTAR硬盘座极为相近，那么在接下来的测试中是否也会一样呢？

◎ CrystalDiskMark-v2.20测试

    通过CrystalDiskMark-v2.20测试，该硬盘座在eSATA接口下，读取速度达到124.1MB/s，写入为106.6MB/s。成绩很不错。

◎

ATtODiskbench32测试

ATtO Disk bench32测试

    下面是ATtO Disk bench32测试，SATA HDD DOCKING在eSATAB接口下读取平均速度为120.5MB/s，而写入平均速度也达到了109.5MB/s，速度十分不错。

◎ HD Tach测试

    而通过HD Tach的测试表明，SATA HDD DOCKING在eSATA接口下的平均读取速度也达到了104.7MB/s，而CPU占用率也仅为6%。

◎ FastCopy实际写入测试

    在FastCopy实际写入测试中，传输一个21GB大小的文件夹，里面同样装满的都是各种各样的小文件，最终完成测试包拷贝花费了394.34秒，传输速率达到了53.96MB/s。

●

凡达克NST-D100UFS外观及芯片介绍

    下面要介绍的VANTEC（凡达克）的NST-D100UFS，现在市场价格145元。这款硬盘外接座提供一种完整简单的方法来添加或更换硬盘到您的计算机。只需插入硬盘到硬盘驱动器仓位里，就能快速、方便的复制或备份文件。

    凡达克NST-D100UFS硬盘外接座外型镜面白烤漆、简单开关设计超方便！支持最大容量1TB的2.5寸及3.5寸的SATAI/II型接口硬盘，支持任何系统的eSATA与USB或即插即用；有吸引力的蓝色LED电源及高清活性轻；传输速率可达480Mbps的USB 2.0；传输速率达3Gb/s的SATA的硬盘。

    如果你需要把硬盘里的资料经常转移，又不想麻烦的关机拆卸机箱接硬盘，希望能便捷的解决这些麻烦问题，那选择一款硬盘外接座便是个最佳选择。

    本来也想要介绍一下这款产品所采用的芯片，但大家也看到了，非常遗憾，它的芯片型号都已经被磨掉，所以没办法分辨，不过从针脚数可以看到这是个48pin封装品，在校检等功能上是要逊于64pin封装的。

    虽然这款凡达克NST-D100UFS的外观与做工还算不错，但是在芯片方面和接口方面都有不足，因为它仅有一个USB接口，所以下面的测试也只有这一组成绩。

◎ CrystalDiskMark-v2.20测试

    通过CrystalDiskMark-v2.20测试的测试看到，凡达克NST-D100UFS USB接口下读取速度达到34.52MB/s，写入速度达到34.43MB/s，与其它产品相比，成绩也是不错的。

◎ ATtO Disk bench32测试

    通过ATtO Disk bench32测试，凡达克NST-D100UFS在USB接口下读取平均速度为34.8MB/s，而写入平均速度也达到了34.8MB/s。

◎ HD Tach测试

    而通过HD Tach的测试表明，凡达克NST-D100UFS在USB接口下的平均读取速度也达到了33.3MB/s，而CPU占用率为6%。

◎ FastCopy实际写入测试

    在FastCopy实际写入测试中，拷贝这个2.6GB左右的文件包，最终完成测试包拷贝花费了87.73秒，传输速率达到了29.99MB/s。

●

KWI—EZDOCK外观及芯片介绍

KWI—EZ DOCK外观及芯片介绍

    这是一款由美国KWI公司出品的EZ-DOCK，此款产品不但拥有现在市面上主流的USB2.0和ESATA双接口，还具有一键备份功能，更为难得的是该产品采用了目前与ESATA兼容性最好的JMicro JM20336芯片组，和12V 2A、5V 2A 双电源满功率输出，完全满足ITB/1.5TB等大容量硬盘的供电需求。

    硬盘需要12V和5V两种电压供电，市面上一般的电源都是12V 2A的单电源输出，5V的供电是由盒子PCB板转换过来的，总输出功率只有24W，12V 2A、5V 2A双电源适配器的总输出功率是24W+10W=34W。KWI公司对产品品质、工艺要求非常严格，所有产品均符合国CE和欧盟强制要求的RoHS标准。

    KWI在注重产品品质的同时从管理成本和生产成本上面控制非常严格，KWI的经营理念是用最低的成本做出最好的东西让客户能用尽量低的价格享受高品质的产品和服务；正因为KWI产品一流的品质和不算高的售价，所以多年以来在欧美市场非常受消费者欢迎，KWI现在开始针对中国大陆市场开拓业务，相售KWI的高品质产品能带给我们不一样的惊喜!

    这款产品同样是采用智微公司出品芯片，不过是更高端的J-MICRO 20336芯片，采用了100pin封装，20336/20337/20339都是高性能SATA TO USB控制芯片，大品牌里最常见，价格适中，功能强大。20336为SATA TO ESATA+USB，20337为IDE+SATA TO USB，20339为SATA TO USB。配合足额2A电源上1TB的SATA硬盘完全不在话下。本款产品是目前测试中芯片最高端的一款。

    在芯片方面，EZ-DOCK是目前测试的硬盘座中最好的，并且采用了100pin封装，那么在实际成绩中的表现又会是怎么样的？

◎ ATtO Disk bench32测试

     ATtO Disk bench32测试中，EZ-DOCK硬盘座在USB接口下读取平均速度为34.8MB/s，而写入平均速度也达到了34.8MB/s，与之前产品相比，并没有太显著的提升。

◎ HD Tach测试

    通过HD Tach的测试表明，EZ-DOCK硬盘座在USB接口下的平均读取速度也达到了32.7MB/s，而CPU占用率为9%。

◎

FastCopy实际写入测试

    在FastCopy实际写入测试中，最终完成2.6GB的测试包拷贝花费了86.36秒，传输速率达到了30.81MB/s，成绩的确有提升，在几GB文件中可能表现不明显，但在TB级别的文件传输中就会更明显的表现出来。

    USB接口中我们看到了这款产品有很小的优势，那么在eSATA接口测试下，是否会让这个优势更显著呢？

◎ ATtO Disk bench32测试

    通过ATtO Disk bench32测试测试，看到EZ-DOCK硬盘座eSATA接口下，读取速度达到122.1MB/s，写入为103.9MB/s。比USB接口下成绩有了数倍的提升。

◎ HD Tach测试

    而通过HD Tach的测试表明，AGESTAR硬盘座在USB接口下的平均读取速度也达到了102.7MB/s，而CPU占用率仅占用了3%。

◎ FastCopy实际写入测试

    在FastCopy实际写入测试中，最终完成测试包拷贝花费了451.72秒，传输速率达到了56.47MB/s，这个成绩是目前所有测试结果中最出色的。

●

WINGSONICMRA706外观及芯片介绍

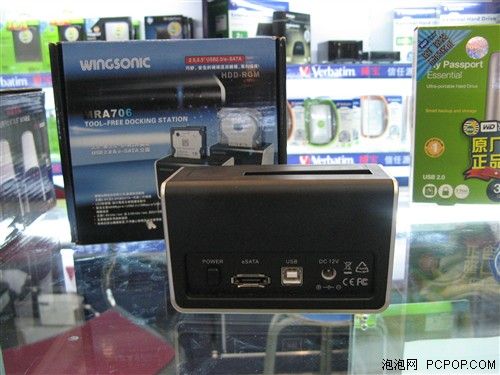

WINGSONIC MRA706外观及芯片介绍

    直插式硬盘底座是一种全新的数据交换方式，可以更方面的为用户提供数据交换，颠覆了传统的存储理念。现在WINGSONIC推出了一款这样的产品MRA706。 该产品是一款方便实用的硬盘插座，完整兼容所有SATA接口的3.5寸及2.5寸的硬盘（包括SATA1和SATA2），即插即用。

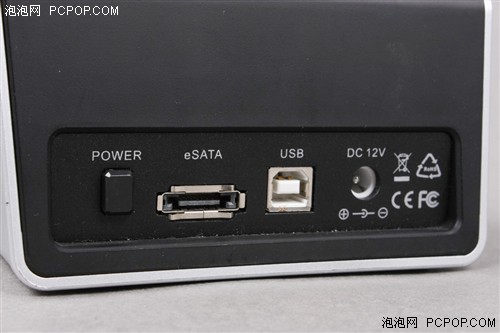

    在使用ESATA接口的情况下，性能如同内置硬盘，实现高速数据传输，并带有独立的电源开关，方便可靠。 接口方，该产品提供了1个电源接口、1个USB接口、1个E-SATA接口，使用方便。

    该产品非常适合高清玩家或者数据交换频繁的消费者，这款直插式硬盘底座使用起来更为便捷。该产品2.5/3.5寸的硬盘通用，并且不用担心硬盘工作的散热问题。价格也是相当实惠，而且此款硬盘座采用了高性能芯片：Initio 1611。

    可以看到，这款产品采用了Initio INIC-1611L芯片，采用LQFP 64pin封装，支持SATAII标准接口硬盘以及外部eSATA接口。Initio公司是一家专门提供微型计算机I/O接口方案，包括小型计算机系统接口（SCIC）主机适配器和软件的企业。

    本次测试的这款WINGSONIC MRA706的USB接口由于某些原因不能正常运行，所以该产品的测试成绩只有eSATA的，希望广大读者谅解。

◎

CrystalDiskMark-v2.20测试

    通过CrystalDiskMark-v2.20测试，看到WINGSONIC MRA706在eSATA接口下，读取速度仅为65.72MB/s，而写入也仅为为68.09MB/s。与之前产品相比，相差甚远，让人不仅茫然。

◎ ATtO Disk bench32测试

    难道是测试软件出了问题吗？接下来再来看一下ATtO Disk bench32的测试成绩吧，结果依然是读取平均速度为68.1MB/s，而写入平均速度为65.8MB/s。

◎ HD Tach测试

    但是在通过HD Tach的测试表明，WINGSONIC MRA706的平均读取速度则终于突破了100MB/s，达到了可观的104.4MB/s，而CPU占用率为6%。

◎ FastCopy实际写入测试

    不管之前的测试结果如何，在FastCopy实际写入测试中出来的成绩更能体现它的实力，结果这款产品最终完成一个25GB的测试包拷贝花费了467.29秒，传输速率达到了55.23MB/s，这个成绩倒是与之前截然相反。

●

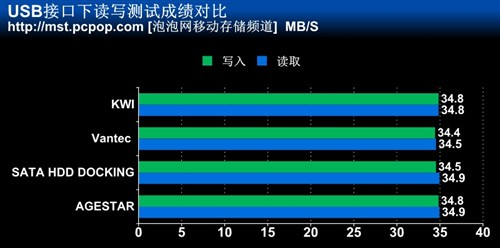

USB接口下各硬盘座测试结果对比

    为了让大家对产品的性能有更直观的认识，我们把测试出来的数据放在同一张表里以供大家参考。所有的数据测试，源于同一台电脑，同一块测试硬盘，相信这样的对比还是能够起到一定的参考价值。

    之前已经有提过，由于WINGSONIC-MRA706这款产品的USB接口问题，所以最后的五款产品只有四款有USB成绩可，而在这四款产品中，可以看到成绩实在相差不多，这些都是市场中多见的硬盘座，所以也就看出来其实现在市场中各个硬盘座的同质化还是比较严重的，平均读取与写入都在34MB/s与35MB/s之间，不过好在这些产品的价格也都相差不多。

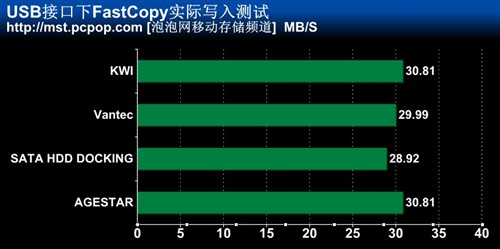

    用FastCopy实际写入测试的结果也体现出了这一点，面对由小文件组成的文件包，各产品的USB接口下实际传输速度都达到了近30MB/s的成绩，总体来说还是不错的。其中以芯片优质的KWI出品EZ-DOCK最为出众，实际成绩达到了30.81MB/s。

    接下来再来看一下各硬盘座在eSATA接口下的成绩对比，由于凡达克NST-D100UFS这款产品仅提供了USB接口，所以没有eSATA成绩，而取而代之的是另一款WINGSONIC-MRA706，虽然其USB接口出现问题，但eSATA则可以正常工作，那么我们就来看看这四款产品成绩对比吧。

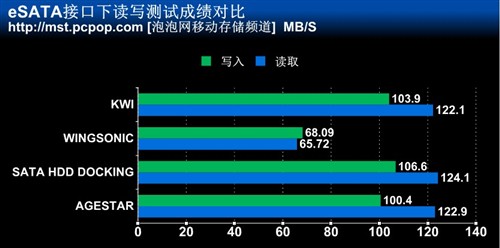

    可以看到在eSATA测试中，WINGSONIC-MRA706产品的成绩出现了严重的差别，读取与写入均没有到达70MB/s，而另外三款则都突破了100MB/s的速度，最好的成绩为SATA HDD DOCKING的读取124.1MB/s与写入106.6MB.s，如此大的差别实在是叫人大跌眼镜，那么在实际传输中，是否也会体现出严重的差距呢？

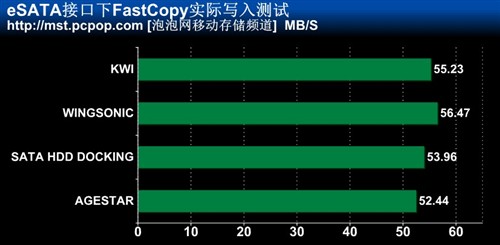

    虽然之前的读取写入测试中表现出极大差距，但是在实际写入测试中，则正好相反，各个产品基本没有什么差别，而最快的则正是刚刚成绩最差的WINGSONIC-MRA706，这可以看出在真正的传输中，这款产品还是经得起考验的。

横评总结：

    硬盘盒的出现时间较长，而对其了解的朋友们在选择的时候都知道，选择好坏主要是看盒里的芯片,芯片的好坏直接影响你移动硬盘的速度。另外在就是外壳的质量，移动硬盘主要是用来移动存储,外壳的好坏直接影响到硬盘的寿命。

    而经过上面全面的测试，大家可以看到，目前市场常见的硬盘座的同质化问题依旧十分严重，另外，在做工，芯片等方面，各厂商也各不相同，就在上面五款产品中就出现了48pin、64pin、100pin三种不同的封装，其实厂商也是因此来区分产品的低中高等的，不过即使这样，在最后的测试成绩中却让人发现，其实实际传输速度相差都是很少的，只有在超大容量文件传输中，才可以体现出来明显优势。

    硬盘座优点：从上面多款产品的测试中，eSATA接口下比USB接口下传输速度有着明显提升，所以建议大家在购买时一定要选择具备eSATA接口的硬盘座，其实在价格上并不会有多少提升，但性能则有显著提升，何乐而不为呢。再者经过笔者长期使用，并没有出现网上部分读者说的传输不稳定的情况出现。

    比起2.5英寸与3.5英寸硬盘盒来说，大多数硬盘座都同时提供了2.5寸/3.5寸兼容的产品，相当于只花一个的价格同时购买了两款硬盘盒，而且更方便拆装，对这样方便的产品希望厂商们今后在设计与做工上再多下功夫。

    硬盘座不足之处：美中不足的是，现在有些硬盘座的做工不够细致，很山寨。接口设计也让人不够放心，有时会出现硬盘插不进去的情况，所以消费者使用的时候需要小心，不要使用太大的劲。

    不管怎样，高清电影大型游戏都已经以数GB甚至数十GB的容量单位开始计算，而这些数据如果频繁在硬盘中转移的话也会花费很多时间，所以才会叫硬盘座这个方便的工具如此受欢迎，希望通过笔者的测试可以为您的选购提供一些帮助。如果大家对这些产品感兴趣的话，可以参考《"裸族"多元化 八款硬盘座/抽取盒推荐》这篇文章中的经销商地址选购。■
