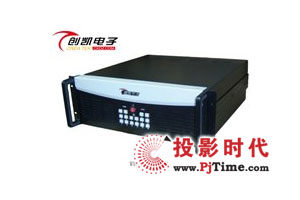

创凯CK4M-H3扩幅高分信号融合图像控制器

    CK4M-H3扩幅高分信号融合图像控制器是创凯电子针对高端仿真信号推出的一款新型高端图像处理设备，这款产品可以支持5120×768/60Hz无缝融合效果，并支持仿真室和操作台同步播出，同时有信号值机功能，支持不同拼接融合单位的同信源显示。并支持多种不同分辨率的信号同时输入环境演示，任意位置开窗，任意缩放，信号输出无延时，无撕裂，画面画质高保真，有很强的沉浸感，是专业的仿真系统的图象图形处理器。

    CK4M-H3的卷轴式分帧扩幅技术，采用同一信号源不同帧频同时输出，把同一个信号按照异步同时输出的方式，达到画面扩幅的效果，这样观众就可以看到更多的图像内容，好像一副卷轴逐渐被拉开，从而让普通分辨率摄录制做的信号也可以完成5K分辨率的输出效果。

    CK4M-H3内置多画面图形拼接处理器和融合带生成装置，集视频多窗口处理技术和边缘融合技术为一体，在一台控制器上完美实现视频多窗显示、边缘融合、色差校正、多路信号源选择、输入信号自动调整和预存场景自由调用等功能。

    CK4M-H3系列融合器可以支持多路不同的信号输入，能实现多路信号的开窗口显示、窗口任意漫游、窗口大小任意缩放、视频与计算信号的任意叠加等功能。

    CK4M-H3系列边缘融合处理器具备了图像融合所需的所有处理功能。主要包括融合带的自动生成、融合边带的特性处理、相邻投影设备的色差匹配等功能。

    CK4M-H3系列边缘融合处理器支持各种标准或用户自定义信号的识别和处理，和板卡式处理器不同，它能自动对输入信号进行位置的精确校准、能自动对模拟输入信号的相位进行精确调节，能自动记住不同输入信号的特征，保证在调整过的输入信号再次出现时能自动套用预存的参数。

    CK4M-H3系列边缘融合处理器支持任意规模的输入和输出，可根据需要自由配置。对所有的信号自动识别并按用户要求对各信号进行视窗大小、显示位置、图像比例等方面的调整和变换，最终转换为DVI-I输出。

    CK4M-H3系列拼接器，采用纯硬件设计，不需要操作系统支持，解决了软件版本问题，系统漏洞，病毒入侵，系统崩溃等问题。而且永不死机，操作简单。上电即可工作，启动时间小于5秒钟，稳定性高。动态图象自然流畅、清晰艳丽,成本低。

系统连接示意图

特点介绍

一、支持5K的输入分辨率信号，宽幅仿真专用,自带值机功能。

CK4M-H3扩幅高分信号融合图像控制器，支持5120×768/60Hz的图像输入，是专业的视觉仿真系统的图像处理设备，在保证专业仿真信号的输入的前提下，可以支持任意路的信号输出，图像的主次位置可以任意设定，并支持任意区域的放大效果。并有值机功能，可以让仿真室和监控室同步显示。以方便操作室更换内容。

二、卷轴式分帧扩幅技术

CK4M-H3通过独有的分帧扩幅技术，可以是一个普通的4：3，16：9的信号扩幅输出，通过不同输出的异步同时输出，控制图像帧频的错位时差，完成对于普通信号的扩幅，成为20：3的扩幅信号，无变形，无扭曲。

三、全真色彩还原

CK4M-H3，完全支持32位输出色彩，全数字的内部通路，减少了AD/DC的转化过程对于图像信号的失真损失，保证了原色原彩的图像输出效果，多通道输出的色彩一致性得到了保证，减少了调整色彩的后期工作。

四、视窗矢量放大

CK4M-H3的ApplicationPro.exe专用控制软件，采用图形化的界面，可以通过对于视窗图形的任意缩放，完成对于画面内容的放大缩小的控制，并不会局限于比例，大小。多路信号可以任意选择大小。

五、融合带自动羽化，像素级微调

CK4M-H3采用自动融合带羽化的技术，可以自设定融合带宽度然后完成融合带羽化，减少了调试图像融合器的时间，并且可以对于融合带的宽度进行像素级的调节。

六、纯硬件模块化配置

完全的纯硬件模块化配置，可以通过增加输入输出模块板卡的形式来完成图像控制器的硬件升级，软件只需修改配置即可完成对于控制器的操作。整机的可扩展性可满足不同的配置要求。

七、无缝兼容各种混合信号

CK4M-H2在兼容高清数字输入信号的同时，而且可以接驳入多种VGA，AV信号输入，可以支持硬盘录像机，视频监控头，普通PC，监控信号，DVD等不同的视频接口，同时也兼容NTCS和PAL制式

八、图像画质色彩提升

CK4M-H3内置的强大的图像画质增强的功能，对于信号源暗淡的图像，可以通过调节色彩配置，以提升图像的质量，并可自动保存单窗口的图像设置，多路不同的信号可以支持不同的色彩配置。
