前言

    又是一年岁末，“2009——2010年度投影时代大屏盛典”遴选活动再次登场。本届活动旨在总结过去一年来大屏幕视听行业发展盛况，展望未来大屏幕视听行业发展前景。活动涉及大屏幕视听工程领域的厂商、集成商，涵盖投影屏幕、电子白板、拼接墙显示单元、图形处理器、LED显示屏、信号处理（矩阵接口和中控系统）、视频会议、会议系统、商务显示器、数字告示系统等产品产业线。其中，拼接墙显示单元（背投拼接、液晶拼接、等离子拼接）产业重点涉及创新产品、优秀品牌和集成商等三大类十余项大奖。

    2009年，是拼接墙产业全面丰收的一年。全球金融危机的影响在国家四万亿经济刺激计划的影响下烟消云散。重大基础设施工程的投资安排显著增加，不仅确保了拼接墙09年市场的快速增长，也为今后数年的市场发展奠定了坚实的市场需求基础。同时，民用领域更多社区、工厂、学校对安全、综合调度系统重视程度的提高，使得拼接墙产业在三四级市场，低成本市场获得了开拓性的发展。

    09年拼接墙显示行业最引人关注的成就莫过于液晶拼接墙技术强劲的增长态势。从最近举行的INFOCOMM展会就可见一斑，在2009 INFOCOMM展上，以三星、唯瑞、吉禄、博睿科技为代表的国内外十余家企业均展示了液晶拼接产品，拼接单元总数量接近两百块。液晶拼接墙的展示企业不仅包括专业液晶拼接厂商，也包括台达、GQY、威创、巨洋等传统的DLP拼接墙企业，这些企业的加盟使得液晶拼接产品更具“行业”色彩。此外，参展的不少数字告示企业也在自己的系统演示中采用了液晶拼接产品，甚至定谊还推出了支持液晶拼接处理功能的数字告示播放和拼接处理一体化的主机产品，为液晶拼接墙产业添砖加瓦。

    来自液晶拼接墙的竞争压力迫使DLP拼接墙技术必须快速的进步，在许多DLP拼接墙厂商广泛跨界LCD拼接的同时，DLP拼接企业也纷纷在LED新光源上上下足了功夫：GQY、威创、科视、广电光显、赛丽、蓝博、达亮、台达等均在开发或已经推出LED新光源的DLP拼接墙产品，表现出DLP厂商对未来市场“两手抓、两手准备”的特点。

    09年液晶拼接产品的市场份额和销售总量快速增长。作为平板显示技术的一种新型应用产品，LCD拼接墙产品已经获得了市场的一定认知度。尤其是在一些中低端应用的市场，LCD产品以其维护简洁、产品轻便广受欢迎。但在高端应用市场，尤其是对稳定性和接缝要求极为严格的市场领域，液晶拼接产品尚不具有全面进入市场的能力。即使目前许多厂商均称可达到7毫米左右的双边拼缝，但是在接缝水平上依然和DLP产品可以达到零点的几毫米的水平相距甚远。目前，液晶拼接墙和传统DLP产品互补，替代性的竞争尚未形成。

    另外，表现在市场方面，客户选购数字拼接墙系统更加理性。由以往的形象工程性质为主转向了以实用、提高企业运营效率为主的建设需求。同时，高端的市场需求越来越多，高端系统中DLP技术以其显示信息量更多、画面更精细、性价比更高等特征能更加出色地显示超高分辨率图像，实现从全局到细节完美显示，受到客户的青睐。

    09年，拼接单元市场，液晶拼接的进一步发展和LED光源的实用化，使得整个产业面临新产品、新技术和就有产品交织发展的格局，这种格局也令这一年的行业创新产品更具看点。

VATION巨洋倍显双灯显示墙单元

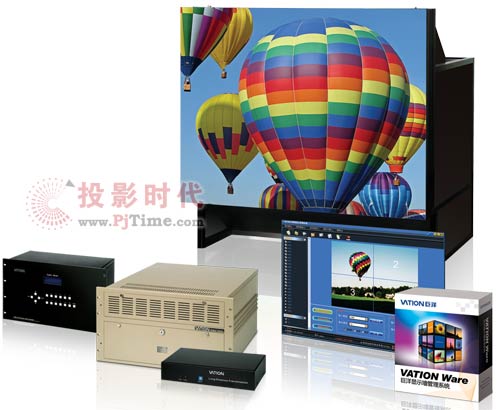

VATION巨洋VCVS-SX双灯倍显系列背投拼接墙

    在VATION巨洋推出第二代DLP显示墙单元光源技术-“BeyondSence倍显”以后，巨洋于2009年中正式对外推出基于“倍显”技术的系列DLP显示墙单元产品VATION VCVX系列。巨洋“倍显”技术主要由光源中心替换装置、120W+300W梯级光源设计及最新光路结构组成。此技术可以大幅提升DLP显示墙单元的亮度及画面品质、提高光源利用率并降低客户使用成本。同时该系列秉承了VATION Cube背投式显示墙产品所具备的高稳定表现、极致画面、人性化智能应用的特点，在行业处于领先地位，自一上市以来就得到了广泛关注，尤其在Infocomm China 2009展会，受到了广大行业用户、集成商的高度赞誉。

适用范围：倍显产品针对对显示效果要求细腻而且使用环境较亮，对亮度有特别要求的客户量身订造，适用目前几乎所有的室内环境。

倍显产品特点及优势：

    高效率光源利用能力

    巨洋倍显系列显示墙单元将以往双灯结构70%的光利用率提升至95%以上，这将为客户带来更加节能经济的使用成本，此外，这还意味着在同样情况下倍显系列产品较以往产品的光源寿命时间更长。

    更稳定和一致的画面表现效果

    巨洋独有的倍显技术使光源更易被监控及调整，结合巨洋“智控平台”管理系统，使整体显示墙可以始终保持亮度一致，画质效果稳定性更佳。

    亮度提升明显

    巨洋倍显系列产品，120W单灯工作的情况下较以往（双灯中的单灯）亮度提升40%，300W单灯工作较以往（双灯同时工作）亮度提升75%。在更多高亮度环境下有着出色的表现能力，适用范围更广，画面亮度更佳。

除“倍显”技术带来的创新表现外，巨洋倍显系列产品还拥有以下特点：

• 领先的模块化结构设计
• 独有的二代光电分离设计
• 独有的适用于更多环境的ODE质感工艺
• 内置图像处理器
• 防尘抗震设计
• 免拆卸等易维护设计
• 独有第二代光学引擎调整装置+12动点调整技术
• 1080P HD高清显示能力
• 平滑边缘技术
• 智能色彩及亮度
• 超薄箱体
• 静音运行
• 光源12级调节设置

倍显技术特点及优势

   光源中心替换技术，采用120W+300W梯级光源设计及最新的光路结构设计。光源中心替换技术可以使双灯在需要的情况下纵向替换调整到最合适的中心位置，从而达到光源最佳的投影效果。120W+300W梯级光源设计是市场上唯一一款能达到300w的高亮度显示单元设计，结合巨洋新一代的光路设计，大大增加了显示墙的亮度和色彩的表现，画面更加清晰，稳定性更强。“倍显”技术提升了光源的利用率，将以往双灯结构中的70%的光利用率提升至95%以上，大幅降低了使用成本和维护费用，最大限度的利用了资源。同时，巨洋的12级光源调节技术能够使灯源亮度的监控和调整更加便捷，并以最佳节能方式适应从弱到强不同环境光亮度下的显示需求。

    此技术可以大幅提升DLP显示墙单元的亮度及画面品质、提高光源利用率并降低客户使用成本。

产品详细规格表：

VCVS-SX双灯倍显系列
总体指标	标准配置
显示模式	DLP技术(单片0.7寸DMD,12º 偏转角)
分辨率	1024×768像素
机芯亮度	920/2300ANSI流明 (典型值)
机芯对比度	2100：1
均匀度	> 95%
光学拼缝	< 0.4 mm
物理拼缝	< 0.2 mm
整屏拼接平整度	< 0.3 mm
信号接口
SCU I	输入
	处理器信号	模拟RGB	1通道, DVI-I	水平：45-50KHz 垂直：59-61Hz 时钟：60-70MHz
		数字RGB	1通道,DVI-I
	视频	Video	2通道,2BNC	NTSC,NTSC4.43PAL,PAL-M,PAL-N,PAL3.58
	RGB	模拟RGB	1通道,HD15	水平：23-120KHz 垂直：24-120Hz 点时钟：25-165MHz
	RGBCYM色彩调整	独立调整
	参数存储	32输入,8输出,256来源
	双输入备份	有(模拟RGB HD15)
	输出
	RGB	数字RGB	1通道,DVI-I	水平：45-50KHz 垂直：59-61Hz 点时钟：60-70MHz
灯泡
类型	UHP
功率	120-300W(可调)
寿命(平均)	4000/10000小时
电源
交流电压	100/240V
频率	50-60Hz
功率	350W(最大)
工作环境
工作温度	0-60℃ ( 建议最佳工作温度：25℃±5℃ )
相对湿度	20-80% (无凝露)



型号		VCVS-SX60	VCVS-SX67	VCVS-SX80	VCVS-SX84
屏幕类型		复合玻璃	复合玻璃	复合玻璃	复合玻璃
水平视角		170°/160°	170°/160°	170°/160°	170°/160°
垂直视角		110°/80°	110°/80°	110°/80°	110°/80°
屏幕对角线尺寸(英寸)		60寸	67寸	80寸	84寸
外形尺寸	W(mm)	1220	1360	1625	1707
	A(mm)	915	1020	1219	1280
	D(mm)	776	875	1010	1018
	H(mm)	1215	1310	1554	1670



三菱电机70系列前维护背投墙

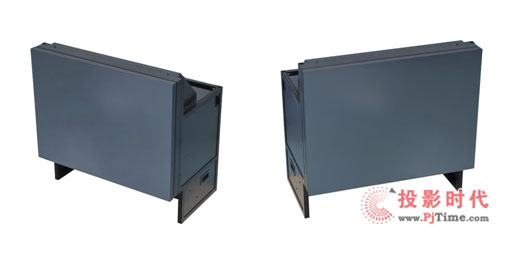

三菱电机70系列背投墙

    三菱明星产品70系列显示墙，具有可靠性高，可备份、内置图像处理器、前维护、双灯旋转切换等特点，进一步巩固了三菱的显示墙方面的领先位置。作为一种专业性较高的商用型产品，三菱70系列显示墙融合了“Smart7”特性，即智能、灵活、内置处理器、自动平衡、安装简便、耐久以及备份等,融入了三菱电机最新的前沿技术,为显示墙系统设定了全球标准。

三菱70系列DLP背投拼接墙

　  智能特性

　　在智能特性方面包括增强型智能灯泡、色彩空间控制和数字渐变电路等特性。在拼接使用显示墙时，每个显示单元的灯泡会存储各自的色彩特点。当更换灯泡并激活色彩空间控制功能（CSC）时，系统会自动检索数据：安装灯泡后的显示单元会与其他显示单元进行信息互通，自动进行色彩调整。而三菱独创的数字色彩空间控制电路和数字渐变电路，可以使更多的拼接配置下实现色彩的均匀和与亮度分布的一致性。

　　灵活特性

　　三菱70系列背投墙的屏幕尺寸有50英寸、60英寸、67英寸和80英寸可供选择，所有单元均具有最新功能，并且可以完全定制以满足每位用户的多样化需求。另外，还可实现三菱电机独创的100%正面维护（80英寸单元仅有后维护机型）。

　　XGA和SXGA+分辨率的产品拥有相同的光学部分、箱体和屏幕。用户只需要较小的额外投资就可以获得分辨率或其他方面的升级。70系列显示单元的接口部分配备3个可选的输入端口槽，用户可根据自己的特定需求灵活应用各种输入接口板配置系统。

　　嵌入式处理器特性

　　70系列显示单元具有的内置处理功能，通过使用可选的输入接口板，用户可以在每个显示单元及整个显示墙上显示多达4个任意大小的窗口。可在不使用外部拼接处理器的情况下任意移动缩放多个窗口。通过与三菱D-Wall软件套装组合使用，用户可以从操作简便的图形用户界面上直观地控制整个可视系统。

　　自动平衡特性

　　动态色彩及亮度平衡，每个显示单元都安装有三个嵌入式传感器（每个基本色一个）和动态色彩及亮度平衡系统。三个嵌入式传感器不断地监视每个显示单元的红、绿、蓝输出，同相邻的显示单元共享数据并自动调整性能以达到整个显示墙异常精确的色彩平衡效果。这些特性使得在不使用外部计算机的情况下也可以在长时间的运行中保持多屏拼接配置下的图像一致性。

　　安装简便特性

　　三菱电机显示单元现已配备自动几何调试功能—运用三菱在图像软件处理方面广泛研发工作的成果，这项革命性的技术实现了简单的机械调整，使用一台摄像机和机械影像软件来自动对齐屏幕上的图像。每个显示单元都可以安装电动调整装置，不仅可以进行投影机的6轴机械调整，还可以进行反射镜与屏幕的机械调整。使用软件还可以实现自动色彩调整（自动CSC）功能。

　　70系列产品实现了真正的正面维护功能，这一功能广泛应用于XGA及SXGA+分辨率的50英寸、60英寸和67英寸的型号。因为具有特殊结构设计的滑动与提升屏幕的结构和自动空气对流系统，所有的安装与维护工作均可从正面完成。因此，它的背部不需要维护空间，可以贴墙安装。

　　耐久特性

　　增强型智能色轮，每个显示单元的色轮会存储各自的色彩特点。在替换显示单元的色轮时，色彩特征识别系统开始运行。替换完毕之后，安装好新色轮的显示单元立即可以识别其与旧色轮之间的特征差别，并进行自动色彩调整以保持与其他显示单元间的色彩一致性。此功能为显示单元的内置功能，无需使用外部计算机。

　　超长使用寿命，由于三菱电机独创的色轮系统设计，显示单元内的平均色轮寿命显著提升到长达10万小时，或者超过11年的连续运行。其他活动部件的寿命也延长至10万小时——此项特点显著减少了用户的购买及拥有总成本。

　　备份特性

　　智能切换，70系列产品具备智能通道切换的特性——在关键任务应用场合中，可同时传输双通道信号用于备份，并具有监测故障、自动切换的功能。如果一个信号意外消失，在检测到“无信号”状态几秒钟之后，显示墙会自动切换到另一个信号源（通过“端口对端口”或“板对板”的方式）。万一信号源发生故障，此功能可使用户将停机故障控制在最短时间。

Vewell双边7.3mm超窄边液晶拼接屏

    作为平板显示行业专家的Vewell，专注技术研发的同时更注重产品应用领域的拓展，在第一代产品11mm边框的基础上，又精心研发出双边仅7.3mm第二代超窄边液晶拼接屏（V46-SN20L），并以此产品强力冲击液晶拼接市场，奠定了Vewell在液晶拼接领域的龙头地位。

   Vewell超窄边液晶拼接单元V46-SN20L，成功实现了无缝——液晶拼接屏重大技术难关的突破。最窄边框为2.4毫米，双边仅为7.3mm，突破了液晶屏拼接距离的历史水平。这种间距仅为市场现有主流拼接产品画面间距的1/4，从人体视觉上，几乎可以忽略不计，完美的显示效果，超乎想象。

    V46-SN20L在许多技术性能上均有不俗表现。1366 x 768高清标准，画面对比度达到了3000：1，无论是静态画面，还是动态影像，都可以确保精准细腻地呈现给观者。同时，与一般背投显示器只有300流明亮度不同，Vewell超窄边液晶显示器的屏幕亮度达到了700cd/平方米，为观众提供了光鲜亮丽的画面效果。

Vewell 7.3mm超窄边液晶拼接屏

产品优势：

    完美视觉

    客户的需求就是技术前进的动力，追求技术先进的最终目的，是为了给用户呈现完美无瑕的视觉盛宴。真正“无缝”的视觉显示效果，令用户再无画面分割之烦恼。Vewell 7.3mm超窄边液晶拼接屏拥有3000：1的超高对比度，保证了显示色彩的丰富性，无论光线明暗，依然画质清晰；先进的PVA技术，造就了178度的可视角度，可全方位进行观看。支持全年365天不停机工作，背光源寿命可达5万小时以上。液晶屏寿命更长。适合多个行业全方位视频需求，即使再挑剔的用户，也能寻求到满意的方案。

    人性化设计

    Vewell根据客户的需求，人性化地设计出性能卓越的智能远程控制系统，可对屏体进行远程设置，打破了空间的束缚，大力节约了人力、物力，最少可节省一半安装工程费用。

    全方位服务

    唯瑞（中国）有限公司是专业从事平板显示设备的研发、生产与销售，产品面向整个亚太地区。唯瑞始终坚持自主研发的经营理念，公司拥有雄厚的研发技术实力和丰富的工程实施经验。作为亚洲领先的平板显示设备及应用解决方案的供应商，Vewell始终站在液晶显示行业发展的最前端，其销售量连续多年一直稳居行业前列。紧随顶尖技术之后的，还有其全方位、高品质的服务，全年7×24小时不间断服务，及时响应包括中国在内各个国家和地区的客户需求。

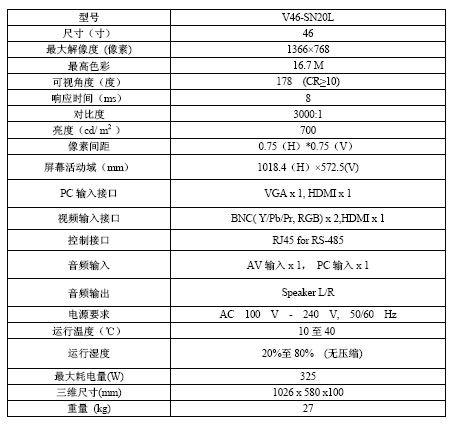

产品参数：

    Vewell双边7.3mm超窄边液晶拼接屏的面市，为安防监控、广告传媒、金融交通等多个领域的行业用户提供了全方位解决方案，一经面市，即引起了液晶拼接行业的高度关注。

长虹等离子无限拼接屏

    长虹等离子无限拼接屏是全球唯一大屏幕无缝拼接等离子，机身超薄，整体安装厚度仅为18厘米，超长寿命，运行稳定，无易损件及耗材，维护成本低，在等离子领域里独树一帜。

　　长虹MPDP无限拼接屏、具有灵活扩展、拼接方式多种多样，横拼竖拼皆可。机身超薄，整体安装厚度仅为18cm，无论是支架还是墙上托架，是狭小空间安装大屏幕显示器的最佳选择。

长虹等离子大屏幕技术具有以下四大优势：

    1.大屏幕无缝拼接等离子屏幕

　　MPDP将拼接缝隙缩小在2mm以下。由于消除了黑边，有效像素延伸至屏幕边缘，屏幕上显示的图像清晰而不失真。

    2.机身超薄，整体安装厚度仅为18cm

　　无论是支架还是墙上托架，MPDP整体安装厚度仅为18cm，是狭小空间安装大屏幕显示器的最佳选择。

    3.超长寿命，运行稳定，不易损坏，维护成本低

　　等离子是一种成熟的显示技术，使用寿命可达60000小时以上，可以保证系统长时间不间断工作。等离子屏采用超强防爆玻璃加多涂层表面处理技术，无热变形，长期使用不会出现表面内凹或者外凸现象。等离子的技术和构造决定了没有易损部件和耗材，无需定期维护和维修，后期使用成本很低。

    4.160度大视角，超高亮度、对比度，亮度均匀，色彩饱满鲜艳



　　无缝拼接等离子屏拥有160度大视角，显示效果明亮清晰；拥有1000cd/m2的超高亮度，屏幕更加明亮，对比度高达10000：1，色彩鲜明饱满，画面衔接流畅自然。

NEC无缝液晶拼接LCD-X461UN

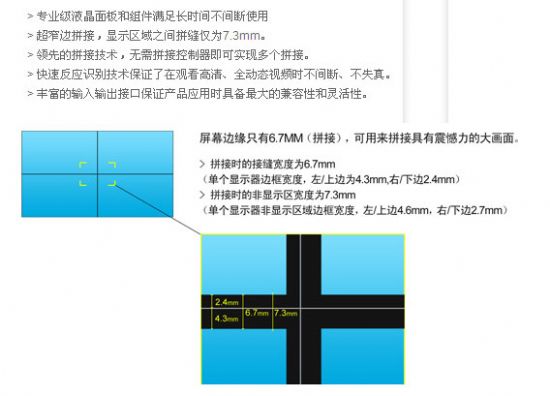

    NEC推出拼接缝隙只有7.3mm的46寸超窄边框大屏专业液晶显示器X461UN，可谓LCD多屏拼接应用上的一大突破，其“矛头”直指等离子无缝拼接墙，欲挑战后者在当前大屏幕拼接显示设备市场上一枝独秀的地位。

    X461UN可组合成一款与众不同的视频墙。超窄面板的46” NEC MultiSync X461UN 具备了屏幕到屏幕之间的距离仅仅只有7.3mm，几乎450%改进了NEC上一代大屏幕显示器的边框尺寸。 在数字标牌和广播应用中， X461UN显示器可以在视频墙上实现高达10x10矩阵的100个显示器拼接，建立一个总面积约645平方尺的画面。对于拼接边缘出现的影像显示问题，给予高精度的补充，使得画面表现更加流畅。

    X461UN的超窄边框具备了屏幕到屏幕之间的距离仅仅只有7.3mm，比起NEC MultiSync 15系列的90mm有了1200%的改进，比起NEC的MultiSync 20系列显示器的33mm也有了接近450%的改进。

    MultiSync X461UN超窄显示屏是大堂、广播、公共场所、零售领域、交通运输应用和金融环境等场所的数字标牌理想显示器选择。它具有高端的液晶技术在画面表现力上更加专业，画面更亮更清晰，同时兼顾高静态画面和动态画面的显示效果，几乎不会出现影像残留，屏幕更加不会出现光线反射这种让观看者头晕眼花的现象。另外，从节能环保的角度而言，液晶也是一种“绿色”选择。

    产品信息：

品型号	MultiSync X461UN
面板类型	S-PVA
有效显示面积（mm）	1018.4×572.5
屏幕尺寸（英寸/厘米）	46/117
可视角度	左右：178°、上下：178°（对比度10:1）
屏幕长宽比	16:9
点距（mm）	0.746
对比度	3000:1
亮度（cd/m2）	500(典型，亮度75%)，700（亮度100%）
响应时间（ms）	8(G to G)
显示色彩	约1677万色
水平扫描频率（kHz）	31.5-91.1
垂直扫描频率（Hz）	50-85
最佳分辨率	1360×768
兼容分辨率	1920×1080;1600×1200；1280×1024；1280×768;1024×768; 832×624;800×600;720×400;640×480
PC信号输入	DVI-D(对应HDCP)、BNC×5、迷你D-sub15针
视频输入	BNC端子、RCA端子、S端子、复合端子、HDMI
音频输入	RCA端子（L/R）×2,Mini Jack，HDMI
控制输入	RS-232C ×1
PC信号输出	模拟RGB×1(BNC×5)
视频输出	BNC×1
音频输出	RCA Pin-Jack（L/R）×1,
控制输出	RS-232C ×1
工耗（W）	330（最大值）；200（标准值）
电源管理	VESA DPMS
环境温度（开机）（℃）	5-40
环境湿度（开机）（%）	20-80(无结露状况)
环境高度（开机)（海拔）	3000m
壁挂孔距
尺寸（W×H×D）(mm)	无底座：1025.7×579.8×128.1
边框尺寸（mm）	左：4.6；右：2.7;上：4.6；下：2.7
重量（kg）	28.7(不含底座）
视频制式	NTSC;PAL;SECAM
HDTV输出
音箱	无

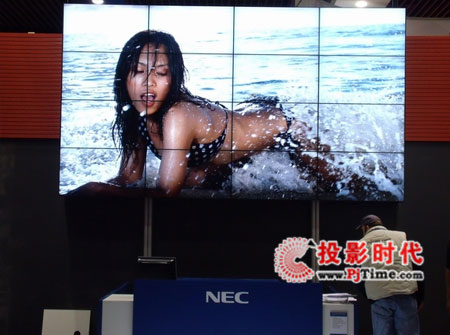

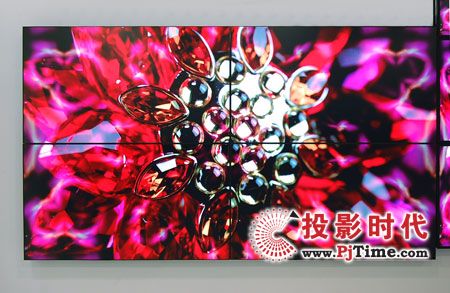

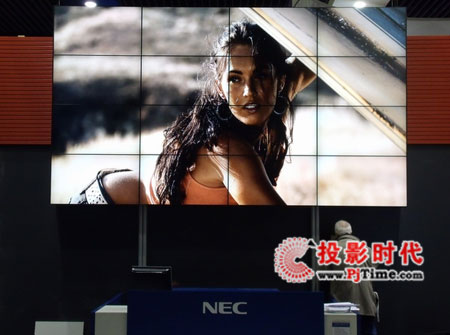

    某个国际展会上，X461UN的拼接实拍效果：

威创CH3/TH3系列LED光源显示单元

VTRON CH3/TH3系列显示单元

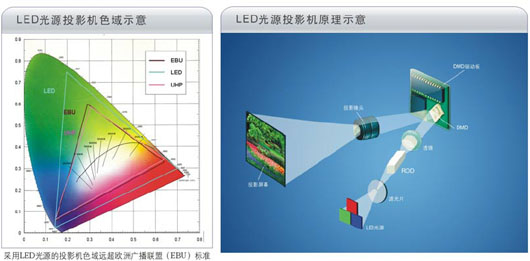

    Visionpro CH3/TH3系列显示单元是VTRON公司推出的最新一代DLP投影显示单元，采用全新的LED光源，实现了投影技术的革命性突破。Visionpro CH3/TH3系列显示单元以其免维护、丰富的色彩表现力以及绿色环保等优势，成为DLP显示行业的最新产品。显示单元配以VTRON公司独具特色的色彩亮度智能调整、多维色彩独立调整等一系列先进的独创技术，结合灵活多样的配置组合方式，具有极佳的显示效果和超强的信号处理能力，可全方位满足监控中心、指挥中心、调度中心等各行业用户的使用需求。

产品特性

    超长使用寿命，零维护成本

    Visionpro CH3/TH3系列显示单元采用新一代LED光源技术，拥有60000小时的超长使用寿命，投影机终生不需要更换灯泡，也无须更换色轮等其他消耗部件，完全免除后期高维护成本的投入，可实现对系统的零维护。

    色彩、亮度智能调整

    Visionpro CH3/TH3系列显示单元具有色彩、亮度智能调整功能，色彩管理系统可根据各显示单元内置的光学传感器实时反馈的信息，对不同显示单元亮度及色彩参数做出最佳调整，可省却复杂的人工调节和校正过程，实现显示系统中各显示单元之间画面色彩和亮度的一致性和稳定性。

    色彩表现高度逼真，画质更加生动绚丽

    Visionpro CH3/TH3系列显示单元拥有超宽色域空间和卓越的色彩、亮度稳定性，可完美呈现自然界真实色彩，画面纯净，层次分明，每个细节和轮廓都能够清晰再现，可为用户提供逼真、细腻的色彩和影像效果，显示效果实现本质提升。

    绿色环保

    新一代LED 光源不存在超高压水银灯泡对环境的污染问题，符合环保的要求。

    多维色彩独立调整技术

    VTRON独创的多维色彩独立调整技术可完全独立地调节RGBCMYW七种基色与混色的色度、饱和度及亮度，互不干扰，确保显示系统中不同显示单元的色彩重现具有高度的一致性。

    “画面锐利清晰”ISV视频处理技术

    VTRON公司独特开发的“画面锐利清晰”技术(Image Sharpness & Vivid缩写为ISV技术)，使复合视频、S-Video、分量视频信号的图像有卓越的表现，视频画面细腻、清晰，视频画质锐丽，具有丰富的层次感和真实感。

Visionpro CH3/TH3系列显示单元技术指标
总体指标	标准配置
显示模式	DLP技术（单片0.95 DMD，Darkchip3）
分辨率	1400×1050像素
投影机亮度	650 ANSI流明 (典型值)
动态对比度	100000：1
均匀度	>95%
拼缝	< 0.5 mm
照明方式	LED光源照明
寿命	60000小时
防尘等级	IP5X
标准信号输入	DVI-I	数字RGB	分辨率：640×480—1920×1200
			水平：31KHz—75KHz
			垂直：49Hz—61Hz
			点时钟：25—165MHz
		模拟RGB	分辨率：640×480—1920×1200
			水平：31KHz—75KHz
			垂直：49Hz—61Hz
			点时钟：25—165MHz
可选信号输入	视频	CVBS	PAL、NTSC、SECAM
		S-VIDEO	PAL、NTSC、SECAM
		YCrCb/YPrPb	480i、576i、480p、576p、720p、1080i、1080p
	HDMI	水平：31KHz-100KHz,垂直：23Hz-121Hz,点时钟：25-165MHz
		分辨率：640×480—1920×1200
	数字信号连接	2通道，DVI－Ｄ
	多画面显示	可实现多路VIDEO和RGB信号与桌面信号的开窗叠加显示
控制方式	网络控制（RJ45）:100M/10M自适应以太网接口
	红外遥控（可选）
电源	交流电压	100-240V
	频率	50Hz/60Hz
	功率	350W
工作环境	工作温度	0-40℃ ( 建议最佳工作温度：22℃±5℃ )
	相对湿度	20-85%(无凝露)

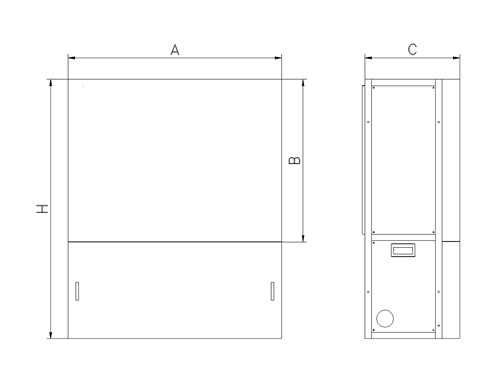

Visionpro CH3/TH3系列显示单元型号及参数
型号	标准产品	C-SX503	C-SX603	C-SX673	C-SX803
	超薄产品	T-SX503	T-SX603	T-SX673	T-SX803
屏幕对角线尺寸（英寸）		50	60	67	80
外形尺寸	A(mm)	1000	1220	1370	1620
	B(mm)	750	915	1027.5	1215
	C(mm)	695/460	750/750	795/630	980/796
	H(mm)	995/1205	1250/1420	1387.5/1527.5	1535/1725



三星窄边液晶拼接显示单元460UT

三星46"窄边高清显示器460UT

    三星46"窄边高清显示器460UT继承了三星DID专业工程用液晶屏的高可靠性、高稳定性的优势的同时，融入了更多的特色技术元素——“这款产品将在更多的领域变革现有的拼接墙市场的应用模式”。

    三星460UT以0.365厘米的超窄边框、具备领先影像画质及高亮、高对比度的高清影像表现，深受广大用户喜爱，并针对行业应用特点开发了MDC（多显示器控制）、远程工业控制、矩阵显示屏幕墙等多项技术。

    三星商用UT新品，主要以液晶显示器拼接的方式，应用于大型视频墙领域，为商场、银行、机场等公共场所提供信息提示、广告播放的载体。当然还包括气象部门、城市交通、安防部门的监控显示之用。” 在这些人群密集的公共场所，有效利用有限的空间，为观看者带来更强烈的视觉冲击感。两屏拼接后边框合计仅为6.7mm！在三米的视距上基本可以忽略不计。“

    三星 460UT支持一种称为“ID2”的特殊的硬件连接技术，这项技术允许客户，例如数字告示客户、展会显示设备租赁商在几十分钟内搭建一套数百英寸，甚至可以是随意形状的显示墙系统，同时不需要任何特殊的“工程支撑”。

    三星新款UT系列液晶拼接墙产品不仅拥有丰富的接口，支持各种传统工程应用中的互联互通，甚至可以仅仅依靠“千兆局域网和一台控制主机形成一个最多250块屏幕单元，125个多媒体输入信源协同显示管理的‘超过大规模’拼接墙系统”。

    另外，千兆局域网、一个控制主机，配合必要的三星软件，不需要任何特殊的功能控制器，例如机顶盒、拼接处理器、多屏卡就可以实现最多250个拼接单元超大画面、超高分辨率和最多125个输入信号源的“巨型显示墙工程”是三星新款UT系列无缝液晶拼接显示单元的一个显著市场优势。也是三星UT系列显示墙解决方案的最核心卖点之一。

产品特点：

    1、高亮度

    与TV和PC液晶屏相比，DID液晶屏拥有更高的亮度。TV或PC液晶屏的亮度一般只有250~300cd/m2，而DID液晶屏的亮度可以达到700 cd/m2以上。

    2、高对比度

    DID 液晶屏具有1200：1，甚至达10000：1对比度，比传统PC或TV液晶屏要高出一倍以上，是一般背投的三倍。

    3、更好的彩色饱和度

    目前普通CRT的彩色饱和度只有50％左右，而DID LCD可以达到80%-92%的高彩色饱和度，这得益于为DID产品专业开发的色彩校准技术，通过这个技术，除了对静止画面进行色彩校准外，还能对动态画面进行色彩的校准，这样才能确保画面输出的精确和稳定。

    4、更宽的视角

    PVA（Patterned Vertical Alignment）技术即“图像垂直调整技术”，利用这种技术，可视角度可达双180° (横向和纵向)。

    5、可靠性更好

    普通液晶屏为电视，PC显示器设计，不支持日夜连续使用，DID液晶屏为监控中心、展示中心设计，支持在7x24小时连续使用。

    6、纯平面显示

    LCD是平板显示设备的代表，是真正的纯平显示器，完全无曲率大画面，无变形失真。

    7、超薄窄边设计

    DID产品在拥有超大显示面积的同时，还有厚度薄，重量轻等优势，可以方便地拼接、安装。拼接专用的液晶屏，其优秀的窄边设计，使其单片的边缘甚至在1公分以下，这样小的边缘效果不会影响整个显示屏的整体显示效果。

    8、亮度均匀，影像稳定不闪烁

    由于LCD每一个点在接收到信号后就一直保持那种色彩和亮度，而不像CRT那样需要不断刷新象素点。因此，LCD亮度均匀、画质高而且绝对无闪烁。

    9、120HZ倍频刷新频率

    DID产品的120Hz倍频液晶显示技术，能有效解决图像快速运动过程中的拖尾和模糊，增强图像的清晰度和对比度，使画面更清澈，人眼长时间观看也不易疲劳。

    10、更长使用寿命

    普通的NB、PC及TV使用的LCD液晶屏其背光源的使用寿命为1万至3万小时，而DID LCD液晶屏背光源的使用寿命均可达5-10万小时以上，这就确保了拼接显示屏使用的每片液晶屏在长时间使用后的亮度、对比度和色度的一致性，并且确保显示屏的使用寿命不低于5万小时。

产品参数：

    画面尺寸（英寸）：46
    屏幕比例：16:9
    分辨率：1366×768
    亮度（cd/m2）：700
    对比度：3000:1
    可视角度（°）：178/178/(水平/垂直)
    响应时间（ms）：8
    视频格式：高清

    电源要求：AC100-240V (+/-10%)
    耗电量（W）：260
    待机耗电量（W）：2
    重量（含底座 kg）：33.3
    尺寸（不含底座 mm）：1025.7×579.8×130

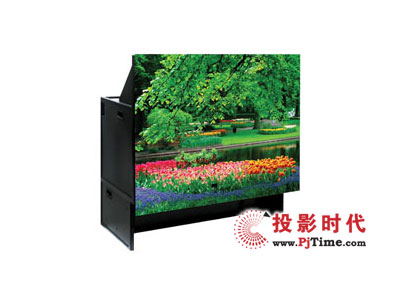

彩讯TRX60L系列DLP显示单元

    彩讯TRX60L系列DLP显示单元集光学、电子、机械新技术于一体，是彩讯科技采用美国TI公司最新技术的完美之作。TRX60L系列涵盖50英寸到84英寸、XGA SXGA、单灯或双灯全线产品，可满足客户不同的需求。彩讯TRX60L系列一体化显示单元采用先进的全模块式结构设计，具有良好的可扩充性和维护性，模块更换方便快捷，拆装、扩容简单，使用寿命长，易于日常维护，缩短了维修时间。可整体更换显示单元、投影机芯、反射系统或箱体结构；当扩充组合时，只须将单元个数叠加即可。



    彩讯TRX60L全系列单元都是为7×24小时不间断工作而设计，以极优的性能、全球领先的技术为客户提供最具性价比的显示设备。优秀的屏幕拼接技术，依靠彩讯多年的专业技术经验并采用最新的科学技术成果，通过严格的测试，实现了先进的屏幕拼接工艺。使得屏幕在不同温度、湿度下，始终保持平整性及其结构的长期安全性等。高清高亮的背投单元、彩讯自有的多屏幕控制系统和信号接口设备互相配合，可以组成2×2、3×3、最大到8×8等大屏幕拼接系统。系统的配置灵活多样，可以为客户在满足实际需求的前提下最大程度节省开支。

    丰富的色彩表现

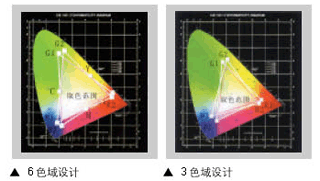

    光学引擎具有6色域调整电路（R、G、B、C、M、Y），与传统3色域调整电路相比，图像画面拥有更丰富的色彩表现，整屏的色彩均匀度达到完美境界。

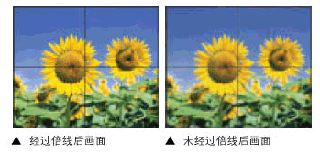

    视频图像倍线功能

    TRX60系列集成视频倍线扫描电路，它可以把视频画面扫描线数成倍提高，倍线扫描技术使播放的视频图像更精细、清晰。

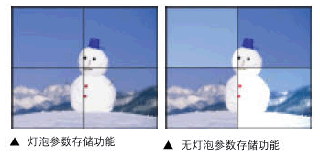

    灯泡参数存储功能

    光学引擎具有参数自动存储功能，将灯泡的亮度、色度等参数记录在存储器上，更换灯泡后自动将亮度、色度等参数调整到接近替换前的运行值，保持拼接墙的色彩平衡。

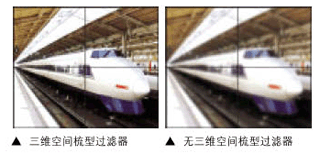

    三维空间梳型过滤器

    TRX60系列内置三维空间梳型过滤器（3D Comb Filter），它消除了在播放动态视频图像时的边缘锯齿现象，令播放的画面更加清晰，画面边缘顺滑，线条流畅。

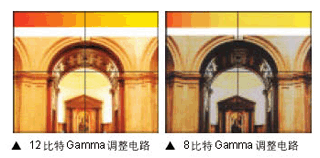

    12比特Gamma调整电路

    TRX60系列中采用了12比特Gamma调整电路，可以对明亮和昏暗的图像区域进行高分辨率梯度渲染，使画面效果极富真实感和空间感。

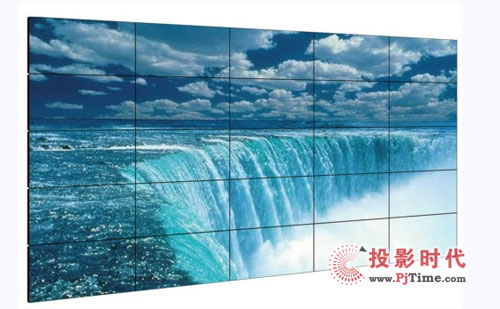

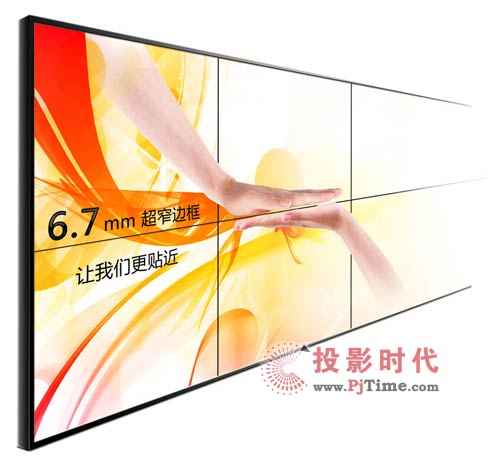

创维群欣6.7mm超窄边液晶拼接系统

    创维一体化数字智能液晶拼接系统自面世以来，凭借其优质的画面效果，先进的控制技术以及人性化的操作方式，受到业内的一致好评。但由于液晶屏边框宽度的限制，拼接图像仍然受缝隙影响。虽然液晶拼接系统的画面效果出众，成本低廉，但是仍然无法满足部分对画面整体性要求较高的客户要求。

    创维群欣凭借近年来在液晶拼接领域累积的技术优势和工程经验，与三星DID事业部合作，推出全球最窄边框的高亮液晶拼接系统，边框最窄处仅2.4mm，拼接缝隙仅6.7mm，相比传统拼接缝隙缩小了2/3。液晶面板亮度达到700cd/m2，对比度3000:1，显示出的图像色彩靓丽、还原性更好、层次感更突出。

    除了在屏幕拼接缝隙方面有长足改进之外，创维新推出的超窄边液晶拼接系统还拥有多项业界领先的技术优势。创维V12专利数字阵列高速图像处理技术，创维H2S视频高清双码流及宽动态场频同步自适应技术，勾边锐度图像提升处理技术，高清图像快速抓拍技术，智能自动消残影技术等，在继承创维液晶拼接墙系统优势技术的同时，更全面的满足了市场需求。

    主要功能特性

• 采用高亮度、高对比度、高色域处理技术
• 最新的色彩校正技术及独特的宽视角处理技术
• 创维V12数字阵列高速图像处理技术
• 3D高画质图像数字处理技术
• RC智能自适应数字处理技术
• 视频高清双码流及宽动态场频同步自适应技术
• 图像快速抓拍技术
• 智能自动消残影技术
• 超窄边超薄超轻设计
• 高可靠、高稳定，使用寿命长

    M46PJ(CL) 超窄边 性能参数

拼接缝隙		拼接缝≤6.7 mm
屏幕比例		16:9
分辨率		1366×768 WXGA 8Bit
拼接组合方式		任意行×任意列
颜色	标准颜色	16.7M
	最大颜色值	Full Color
液晶面板-屏幕	类型	DID TFT-LCD
	有效显示范围	1018.353(H)×572.544(V) mm
	亮度	700cd/m2
	对比度	3000:1
	响应时间	8ms
	可视角度	178°
PC信号RGB输入	行频	43-53KHz
	场频	60Hz
视频	视频彩色制式	PAL/NTSC
	CVBS输入/输出	1Vp-p ,75Ω,BNC×1
	S-video输入	null
	YUV信号格式	1920×1080P(60Hz)向下兼容
音频	音频输入	null
	音频输出	null
VGA支持模式		1366×768(60Hz)向下兼容
通讯接口		RS232串口，9PIN×1或RJ485环路
电源		AC110～240V,50/60Hz
最大功耗		270W
工作环境	温度	0℃～60℃
	相对湿度	10％～90％
存储环境	温度	-20℃～50℃
	相对湿度	10％～90％
安装方式		机柜式/机架式/壁挂式
操作方式		Skyworth 专业控制软件
散热系统		单风扇散热
机壳材质		冷轧钢板/铝型材
外形尺寸	液晶面板	W1025.653×H579.844 mm
	拼接单元	W600.0×D67.0×H474.5 mm
	机柜厚度	200mm ～ 400mm
(液晶面板+拼接单元)重量		26.5kg

仙视 PD46N3超窄边液晶拼接屏

    PD46N3是一款46寸超大屏幕液晶监视器，外壳采用黑色金属制成，可屏蔽电磁等外界干扰。机身比较薄，尺寸为1025.7（W）×579.9（H）×98.1（D）。该监视器最大的特色就是采用了超窄边设计，显示器的左/上边框宽度仅为4.3mm，右/下边框宽度仅为2.4mm，拼接后的接缝宽度为6.7mm。

    产品特性：

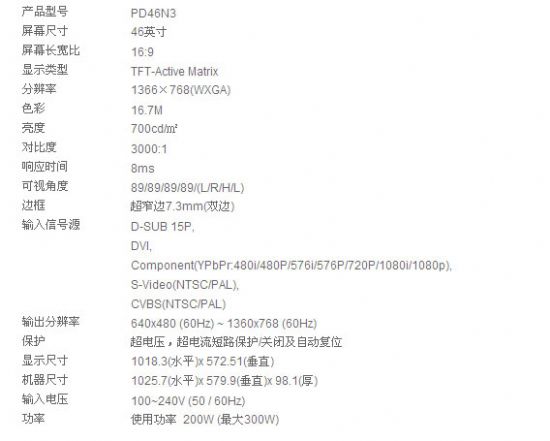

    产品参数：

    产品应用：

响石拼接显示单元CM-DID 46

    产品简介：积木式拼接技术,46"超窄边液晶拼接幕墙。

 产品参数：

•采用三星原装进口DID超窄边屏

•两屏间拼缝仅为6.7mm

•屏幕高宽对比：16:9

•对比度 3000：1

•可视角：178。/178。

•亮度：700cd/m2

•分辨率：1366*768（可支持1920*1200并向下兼容）

• 1025.7mm（W）×579.8mm（H）

    适用范围：监控中心、调度中心、指挥中心及高档会商场所

Orion OPM-4250新一代等离子拼接墙

Orion OPM-4250

产品概述：

    全球唯一大屏幕无缝拼接等离子 欧丽安新的MPDP将拼装缝隙缩小在2mm以下。由于消除了黑边，有效象素延伸至屏幕边缘，屏幕上显示的图象清晰而不至于失真。

    2.双方向160°大视角，满足全方位观赏 拥有160°大视角观看明亮清晰的显示效果



    3.机身超薄，整体安装厚度仅为18cm无论是支架还是墙上托架，MPDP整体安装厚度仅18cm，是狭小空间安装大屏幕显示器的最佳选择。

    4.防灼伤功能先前，等离子显示器在应用于显示内容为静态或者重复播放同一画面的控制室中，存在着老化问题，然而，新产品MIS-4230等离子产品配备了BIC技术将老化问题降低到90%以上。MIS-4230采用的BIC技术，使得MPDP是控制室的一个很好的解决方案，与高出始和维修费的解决方案相比，使用具有BIC技术的MIS-4230的MPDP的费用比预算还要少。

    5.超长寿命，运行稳定，无易损件及耗材，维护成本低 等离子是一种成熟的显示技术，使用寿命可达80000小时以上，保证系统长时间不间断工作。等离子屏采用超强防爆玻璃加多涂层表面处理技术，无热变形、长期使用不会出现表面内凹或者外凸现象。等离子的技术和构造决定了没有易损部件和耗材，无需定期对大屏幕进行维护和维修，后期使用成本极低。

    6.超高亮度、对比度、亮度均匀，色彩饱满靓丽 无缝拼接等离子拥有超高亮度1000cd/m2，屏幕更加明亮，对比度高达10000：1。色彩鲜明饱满，呈现完美的显示效果。画面衔接流畅自然、整体显示流畅完美。



型号		OPM-4250
拼缝		1mm
等离子显示屏幕		42寸, 16:9
	对比度	30,000 : 1
	亮度	1,700 cd/m2
输入/输出端		输入	输出
	DVI 1	TMDS : DVI-D 24pin	TMDS : DVI-D 24pin
	DVI 2	TMDS : DVI-D 24pin	TMDS : DVI-D 24pin
	Serial	RS-232C D-sub 9pin(female)	RS232C D-sub 9pin(male)
重量		22kg

    典型应用：

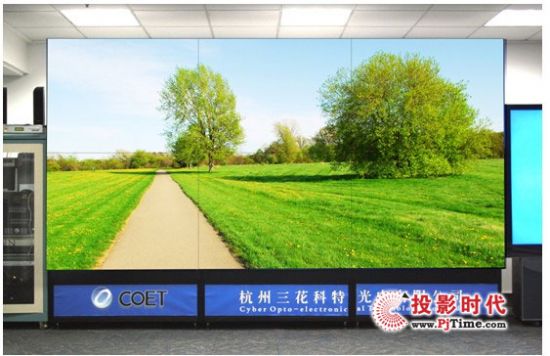

三花科特 CP系列拼接显示单元

产品特色概述：

    CP系列拼接显示单元采用COET公司DE系列光学引擎，配以最新的信号处理、图像处理、数字色彩控制等一系列信号处理技术，先进的光学和机械系统精密设计、无缝拼接技术以及模块化的结构设计和先进的安装工艺，使得显示系统具有无与伦比的图像质量和显示效果，领先于市场。

CP系列拼接显示单元性能特点

    1) 采用以DLP为核心技术的COET  双灯投影机芯，投影单元为箱体式结构，系统扩展方便。
    2) 采用了0.8:1性能优良的短焦镜头及先进的反射技术，整个箱体厚度更薄。
    3) 大幅度改进了对比度，达到了2000:1，多屏拼接系统的画面更为清晰鲜明。
    4) 数字CSC ( Color Space Control ) 色域补偿电路技术。
    5) 改善了光闪现象：将色轮旋转速度由2倍速（120MHz）提高到了3倍速（180MHz），光闪现象得到了明显改善。
    6) 灯泡亮度调整功能：可以调整UHP灯泡的输出功率120~132W，从而延长UHP灯泡的使用寿命。
    7) 灯源状态存储功能： 系统本身具有灯源状态存储功能，自动读取亮度数据，将亮度、色度调整到均衡值。
    8) 亮度反馈功能：系统自动测定光输出状态，自动调整屏幕间的亮度，以保证亮度持久均匀性。
    9) 系统故障LED指示功能：投影单元出现异常时，单元内部LED指示灯会提示，从而使用户可以快速判断系统故障。
    10) 精密调整功能：采用精密调整机构，保证相邻单元图像投射光路完全无错位、无交叉干扰。
    11) 电路模块化技术：电路模块化设计，非常易于检修和板卡更换。

    产品适用领域：大型企业、电力、交通、通讯以及政府、部队、公安、医疗、城管、金融、学校等监控指挥中心

    产品规格参数：

单元型号	CP-50XS/CP-60XS/CP-67XS/CP-80XS	CP-50XD/CP-60XD/CP-67XD/CP-80XD/CP-100XD
物理分辨率	1024×768	1024×768
屏幕材质	复合玻璃幕	复合玻璃幕
输入扫描频率	水平：31.5Khz-78Khz  垂直：49HZ-85HZ	水平：31.5Khz-78Khz  垂直：49HZ-85HZ
屏幕尺寸	50/60/67/80英寸	50/60/67/80/100英寸
屏幕比例	4:3	4:3
单元输出亮度	850ANSI流明	1500ANSI流明
屏幕增益	3.5±0.5	3.5±0.5
对比度	2000:1	2000:1
亮度均匀性	≥95%	≥95%
灰度级	12Bit	12Bit
色彩还原	24Bit	24Bit
光源	单灯120~132w	双灯120~132w
灯泡平均寿命	6000-10000小时	6000-10000小时
模拟RGB信号输入	RGB信号电平：0.7Vp-p正极/75欧姆	RGB信号电平：0.7Vp-p正极/75欧姆
	同步：TTL电平（正极/负极）	同步：TTL电平（正极/负极）
	绿色同步	绿色同步
数字RGB信号输入	TMDS（DVI-D连接器）	TMDS（DVI-D连接器）
控制信号输入/输出	RS-485：D-Sub 9针	RS-485：D-Sub 9针
	控制链路：D-Sub 9针2（输入/输出）	控制链路：D-Sub 9针2（输入/输出）
	IR接收器	IR接收器
信号接口	2路模拟RGB信号、1路数字信号、1路复合视频信号、1路S-Video信号	2路模拟RGB信号、1路数字信号、1路复合视频信号、1路S-Video信号
控制信号	RS485  DB9针串接，RS232	RS485  DB9针串接，RS232
电压	AC140~240V 50/60HZ	AC140~240V 50/60HZ
功率	220W	360W
平均无故障时间MTBF	大于40000小时	大于40000小时
投影引擎整体寿命	大于100000小时	大于100000小时

丰信达大屏拼接显示单元FXD-DP-100



    产品（创新）特点

    1、 内置亮度智能系统自动检测调整功能（Isensor）

    由于每一台投影机在使用过程中，会存在衰减（如灯泡亮度曲线变化）不同的情形，导致整个系统在使用一段时间后，展现出的图像会出现各个屏间有明显亮度差（即亮度不一致）。传统的方式需要人为对每一个投影机的内置基色进行调整，然后对整体系统的颜色进行对比后再分别对各个投影机输出亮度进行调整，方可达到整个系统颜色一致性。使用新型内置亮度智能系统自动检测调整功能（Isensor）的专业背投工程投影机，整个系统将随时对各个投影机进行实时监测，当出现有投影机因灯泡而导致亮度不同于其它投影机时，将启动内置亮度智能系统自动检测调整功能（Isensor）对投影机亮度进行自动调整，保证整个系统亮度均匀一致性。免去了以上繁琐的工作量，为使用人员节省维护时间及降低工作量。

    2、 内置色彩智能系统自动检测调整功能（Icolor）

    每个投影机的灯泡（Lamp）、分色轮(ColorWheel)、机芯(Engine)做为整个系统中复杂的、独立的光学元器件，所以系统的整体色彩表现很难达到一致，特别在系统长时间运行之后，每个投影机的灯泡、分色轮、机芯都会出现不同程度的参数曲线变化而导致各个投影机间的出现色彩差异（即色差）。常规的调试方式需要人为对系统中的每个显示单元进行逐个色彩调整，然后再对比整个系统的色彩显示，再分别对每个单元屏进行细节调整，方可达到预期的色彩一致效果。使用新型内置色彩智能系统自动检测调整功能（Icolor）的专业背投工程投影机，当系统在第一次调试完毕后，将这些光学元器件的色彩资料跟随元件储存在一起，机器每次使用时系统会自动计算出最佳值，然后启动色彩调整机制，使得每一台投影机色彩展现一致，当系统更换元器件时，整个系统也会把色彩自动调整一致。

    3、内置灯泡智能自动检测调整功能（ILamp）

    灯泡作为大屏幕显示系统的最大易损品，系统在使用过程中，维护的最大工作即是对系统的灯泡进行频繁更换及颜色调整。使用新型内置灯泡智能系统自动检测调整功能（ILamp）的专业背投工程投影机，每个投影机的灯泡参数储存器可以将各自的色彩参数及特性进行保存，其功能对已调整过的显示墙系统，在进行灯泡更换时非常有用。灯泡更换后，已装配好灯泡的显示单元（即投影机）会自动与整个系统的其它投影机进行数据交换，并通过相互交换后的数据来完成色彩控制调节，从而省去了一旦出现投影机灯泡更换后，要花超长时间来对其颜色、色彩、亮度等繁琐调试。

    4、内置分色轮智能自动检测调整功能(Icolor Wheel)

    投影机的分色轮作为其颜色分配的前置元器件，当分色轮出现故障或工作不正常时，对其进行维修或更换后。投影机输出到屏幕板上的颜色将出现与其它投影机有色彩差异的情形。使用新型内置分色轮智能系统自动检测调整功能（ILamp）的专业背投工程投影机，每个显示单元都有各自分色轮的色彩特性储存器，当对其进行维修或更换后，显示单元（投影机）的分色轮智能系统会立即辨识出与原旧的不同特性，从而进行自动调整至最佳色彩，使它与其他显示单元的颜色相匹配，恢复到以前的设定状态。

    5、多重色域（RGBCMY）独立调整功能

    常规背投工程投影机对颜色的调试色域为RGB（即红、绿、蓝）三种，主要由RGB三种基色来对每个单元屏幕色彩进行调试。使用新型多重色域（RGBCMY）独立调整功能的专业背投工程投影机，在系统调试时，可以对各显示单元的RGBCMY（即红、绿、蓝、青、紫、黄）六种色域进行单独调试，此功能可使得拼接显示墙的色彩在极短的时间内达到完美且色彩均匀的展现。

    6、内置多重画面显示处理功能（Internal Multi-PIP）

    常规背投工程投影机在单个显示屏内只能单一处理显示一类图像（数字信号、RGB信号或视频信号），如果在单个显示屏上或者在整个拼接墙上实现多种不同类型信号的图像任意跨屏、叠 加、漫游显示，则需增加外围处理设备，如需增加图像处理器、多画面分割等。使用新型内置多重画面显示处理功能（Internal Multi-PIP）的专业背投工程投影机,其内置多重画面的图像处理显示器采用超效能的ASIC芯片，使得显示墙不需加装额外处理设备，即可现实不同信号的图像在单个屏幕或整体屏幕上多画面任意跨屏、叠加、漫游显示。避免了因增加外围处理设备后对信号的衰减而导致图像显示质量的降低，同时，节省了额外的图像处理设备。

    7、内置三维空间梳型过滤处理功能（3-D Comb Filter）

    常规背投工程投影机在多个显示单元拼接后，在整屏上播放动态视频图像时都会存在明显的边缘锯齿现象。使用新型内置三维空间梳型过滤处理功能（3-D Comb Filter）的专业背投工程投影机,通过三维空间梳型过滤器处理后的动态视频图像在整屏上播放将去除了边缘锯齿现象的弊端，令播放的画面更为清晰、细腻，图像边缘更为顺滑。

    8、光学数位均匀度调整（Digital Uniformity Correction）

    常规背投工程投影机在每个单元屏上都会存在一定的中心亮、四周偏暗的现象，即常见的“太阳效应”。使用新型光学数位均匀度调整功能（Digital Uniformity Correction）的专业背投工程投影机,拥用独特的电子光学调整系统，可在单个屏幕上调整其亮度的明、暗分布，以达到整体拼接显示墙画面及亮度的一致性。

    9、高对比度（High Contrast）

    使用TI公司最新的12 Degree DDR芯片，大幅度提高了显示影像的对比度，对比度高达2000：1（XGA）。有了高对比度的拼接显示墙，将拥有高清晰、锐利的影像及丰富的色彩表现。

    10、低几何变形（Super Low Geometric Distortion）

    使用专门针对大屏幕拼接显示系统设计的高精密短矩镜头，低光学几何变形比率。极易做好垮屏直线（垂直、水平）调整，使在安装、调试、使用及维护中对系统的机械调整、光学调整变得轻松自如。

    11、强大系统控制软件功能(system wizard)

    system wizard —系统精灵 自主研发；知识产权；专业创新。
多重控制界面，即技术人员对整个系统专业的调试控制界面；普通操作人员对整个系统的使用操作界面。同时，每个操作人员可对各自的使用操作界面进行自定义，常用的使用模式进行保存及密码设置。可同时多人对系统进行各自的区域划分及各自控制，每个不同的操作人员可对自己所控制区域的电脑鼠标进行颜色及大小的设置，以辨别各自的操作情况。

    高度系统集成功能，对大屏幕系统进行全面控制的同时，可与各种中控系统、网络系统、监控系统进行无缝的完美联接，可实现远程控制及共享互联。

    12、多重曲线防尘、散热箱体设计

    散热与防尘一直是电子产品密封性发展的瓶颈，大屏幕拼接系统箱体居于其特性，即足够大的空间、体积。在不影响光学线路及光学设备装置的前提下，对外部接入线缆的布置设计为三重曲线走向，每一层以不同材质的防尘材料对系统输入线缆进行分层防尘。同时在三个折弯处分别设置独立的进风通道，每一个进风通道分别以不同材质、不同密闭性的防尘材料进行过滤，最大程度的降低投影箱体内灰尘的密度，保证投影光学器件工作的稳定性，极大程度降低了系统维护的工作量及成本。

    技术参数：

主要参数	FXD DP100系列DLP投影机
图像器件	0.7  单片DDR DMD
标准分辨率	1024 x 768
水平扫描频率	15-120KHz
垂直扫描频率	24-120Hz
像素采样频率	160MHz
工作分辨率	1900x1200
光输出	大于900ANSI流明
光源	PHILIPS UHP灯泡120W~132W无级可调
灯泡寿命	8000小时
亮度均匀性	≥90%
对比度	≥2000:1
色彩灰度等级	10bit/色
色彩种类	1G色
模拟RGB输入	2路，RGBHV(RGBS)，D15接口
视频输入/输出	1路复合视频， BNC接口
数字RGB输入/输出	1路，DVI接口
视频制式	PAL: B,G,H,I,N&M SECAM-NTSC:M,N,4.43 and Japan
模拟RGB信号	支持分辨率640x480~1600x1200的计算机信号
数字RGB信号	TMDS格式
控制端口	1路RS232输入和1路RS232输出，所有投影机的RS232接口可以进行串接，统一连接到控制系统；配置红外遥控端口
控制参数	电源开/关，输入信号选择，对比度调整，亮度调整，色彩调整，图像缩放、移动定位，频率调整，相位调整，色平衡调节，状态读取，ID设定/清除等
内置图像处理	对图像进行水平和垂直方向的放大和移动定位
视频画面VE处理	将视频信号倍线转换成1024x768分辨率显示，使图像画面更清晰稳定
系统故障自动检测	系统启动自检，LED状态显示，输入信号检测，灯泡使用时间累计OSD显示
工作可靠性	可24小时x 7天连续工作
电磁干扰	符合FCC 15部分B类和CE EN55022 B类。符合环保特性，对人体无害
平均无故障时间MTBF	大于30000小时
DMD寿命	100000小时
单屏功耗	≤200瓦
重量	约70Kg（包括箱体）
