2009年度热门信号处理优秀产品推荐

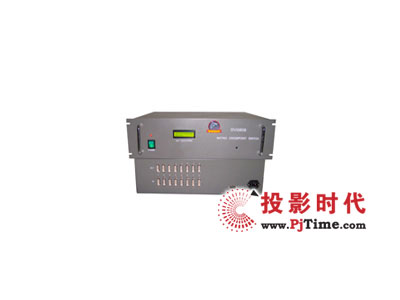

兆科“MT－1616D”数字矩阵切换器

    信号传输系统是一个从信号源出发到显示设备为止（不包括图像处理等）的全过程。它包括信号的切换（包括矩阵切换）、分配和传输（含电缆传输、网线传输、光纤传输），2009年，随着大屏拼接显示以及视频监控市场的发展，信号处理设备的需求量剧增，市场的需求驱动了产业的进步，2009年， 涌现一批优秀的信号处理产品，下面我们特别整理出了2009年最受有户关注的数款产品，希望对正在为工程采购设备的用户有所帮助。

    数字化传输切换系统作为显示系统的一项新技术，越来越受到人们的重视。数字化系统的突出优点是不论传输年距离有多远，真正实现完全无损失的传输。其优良的图像显示质量，受到人们的青睐。多年来，兆科致力于数字化系统的研究，取得了可喜的成就。

    兆科“MT－1616D”数字矩阵切换器。它是一款具有16路输入，16路输出大型复合数字矩阵切换器。其复合的特性体现在可以对DVI、VGA、HDMI信号的切换。后面板有DVI、VGA、HDMI信号接口，接入DVI接口，可以实现DVI功能；接入VGA接口，可以实现VGA功能；接入HDMI接口，可以实现HDMI功能，真正实现了对DVI、VGA、HDMI信号的切换。可运用于全数字化投影显示系统的信号交换控制。

    16×16的DVI矩阵作为切换控制中心。信号源计算机到矩阵之间采用DVI传输。矩阵输出到投影机之间同样采DVI传输。由于系统规模大，传输距离远，采用光缆传输，使用了DVI光纤收发器。数字化与光纤传输完美结合，使得大型数字化传输与切换系统得以真正实现。目前，该系统已建设成功，并开始投入使用。系统工作稳定，图像清晰，控制流畅，消除了模拟系统不可避免的图像拖尾，清晰度下降，图像干扰等问题，光传输不存在电磁辐射，具有良好的保密。

    历经多年的研究，兆科在数字化传输方面，已形成一个配套齐全的产品线，可构成各种规模的完全数字化的传输切换系统。作为数字信号切换中心的DVI/HDMI矩阵切换器，其规模已达到32×32。VGA/DVI光纤收发器、数字信号和模拟信号之间的互转设备、利用超五类网线传输DVI信号的数字信号线路均衡器等各类传输设备配套齐全，可满足不同使用场合的需求。

大连科迪Kd2800 RGB 宽带矩阵

　　大连科迪Kd2800 RGB 宽带矩阵是专门为计算机显示信号及高分辨率图像信号的切换而设计的，带宽400MHz，规模可达128x128，3U以上矩阵均支持双电源和双控制系统。矩阵采用先进的模块化设计、插板式结构，将RGBHV 各分量信号独立传输，RGBHV 信号和音频信号可以混插在同一矩阵系统，统一控制，信号之间相互独立无干扰，所有电路板均支持热插拔，极大的方便了系统维护。

    热备份双电源的系统设计全部采用热备份一体化开关电源，机箱内的两块电源板同时工作, 互为热备份，保证系统运行的连续性，极大地提高了系统的可靠性。该产品自推出以来，以其先进的设计结构和优异的系统性能得到众多用户的青睐，现已广泛应用于大屏幕投影、多媒体会议室等各种场合。

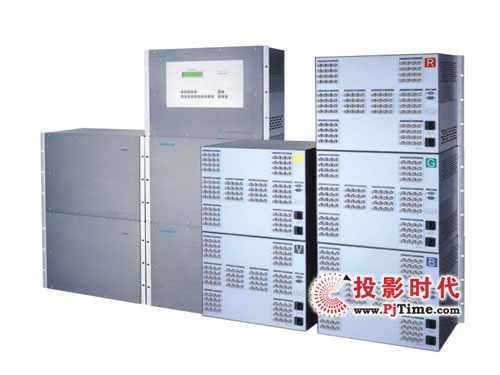

科迪Kd2800 最新外观设计的大型矩阵

    矩阵格式：

★      RGBHV矩阵
★      RGBHV及立体声音频矩阵
★      RGBHV、复合视频及立体声音频矩阵
★ 规模：4×1～4×4、8×1～8×16、16×1～16×32、24×4～24×24
                32×4～32×  32、48×4～48×48、64×4～64×64、96×8～128×128

★ 视频带宽：400MHz （-3dB），满载
★ 视频格式：RGBHV 、RGBS、 RGsB、RsGsBs 、YUV、Video
★ 音频格式：单声道、立体声（平衡、非平衡通用）
★ 场逆程切换、支持视频、音频单独或同时切换
★ 掉电记忆功能，保证数据永不丢失

☆ 模块化设计、前插板式结构、支持热插拔（适合3U 以上机箱）
☆ 热备份双电源、双控制系统（适合3U 以上机箱）
☆ 掉电记忆功能，保证数据永不丢失
☆ 具有多个RS-232 控制端口，可选配遥控面板或接中控设备
☆ RS-422、RS-485、TCP/IP 网络控制接口（可选）
☆ RGBHV采用5BNC接口，视频采用BNC接口，音频采用三端压线接口

大连捷成FLEX系列切换矩阵

    大连捷成FLEX系列切换矩阵是一种高性能、多格式、结构紧凑的小型切换矩阵，此矩阵分七种类型分别是：FLEX-HD8X8高清视频矩阵，以BNC为接口；FLEX-VGA计算机视频矩阵，以HD15为接口形式；FLEX-A音频矩阵，以3PIN（三端压线）为接口形式；FLEX-A音频矩阵以RCA为接口形式；FLEX-A立体声音频矩阵，以3PIN为接口；FLEX-V视频矩阵，以BNC为接口形式；FLEX-V视频矩阵，以RCA为接口。信号之间相互独立无干扰，满足各种应用环境及各种信号格式的需求。

    还可多个（包括其它模式）机箱通过RS-485总线进行级联扩展实现多层更大规模的切换矩阵，比如：多个视频、音频机箱级联成视频、立体声矩阵。并且通过主矩阵的面板进行控制，级联数目最多8台。其扩展性与兼容性超强，所以它是一种快捷、简单、灵活的的系统应用方式。

    采用RS-232/RS-422和RS-485等控制方式，使用大连捷成公司专用的PC控制软件进行控制。REF外接参考同步输入信号，可使矩阵在参考同步信号的场消隐期内切换，确保画面切换质量。

    该系列产品广泛应用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。

    主要特点：

•  结构紧凑，机箱均为1RU机箱、19英寸宽；
• 切换规模：FLEX-VGA计算机视频矩阵（HD15接口）2×2~8×8
            FLEX-HD8X8高清视频矩阵（BNC接口）8 × 8
            FLEX-A音频矩阵（3PIN接口）4×4~16×16
            FLEX-A音频矩阵（RCA接口）4×4~16×16
            FLEX-V视频矩阵（BNC接口）4×4~16×16
            FLEX-V视频矩阵（RCA接口）4×4~16×16
            FLEX-A立体声音频矩阵（3PIN接口）4×4~16×16
• 内部模块化设计，后插板式风格，可以方便的进行维护；
• 采用前面板按键控制、本公司专用PC机软件控制和高亮LCD液晶显示；
• 本系列产品采用了高抗干扰能力的通信接口电路，具有RS-232/RS-422和RS-485通信功能，并且可以通过RS-485通讯方式多机同步控制，用户可以方便的完成演示过程中的信号转换；
• 逆程的切换技术，保证切换时间短暂（无黑屏、无闪烁）；

金达莱DVI数字矩阵切换器

    济南金达莱新一代的矩阵切换器――DVI数字矩阵切换器,最大支持8路DVI数字视频信号输入，8路DVI数字视频信号输出。具有与计算机联机使用的RS-232通信接口，并提供微机控制程序，同时用户还可以使用遥控器进行控制。

   济南金达莱电子技术有限公司始终走在市场需求的前列，产品研发小组的目光早就瞄准了――DVI接口的数字矩阵切换器。他们深信DVI数字矩阵切换器是将来的显示技术发展的趋势，所以科研人员集中所有的精力一举开发成功。

    液晶显示器使用VGA模拟接口，需要计算机先把视频信号D/A（数字/模拟）转换器转变为R、G、B模拟信号，这些信号传输到液晶显示器内部还需要A/D（模拟/数字）转换器将模拟信号再一次转变成数字信号。

    液晶显示器采用DVI方式，减少了D/A、A/D的繁琐过程，主要具有以下两大优点：

    一、速度快

    DVI传输的是数字信号，数字图像信息不需经过任何转换，就会直接被传送到显示设备上，因此它的速度更快。

    二、画面清晰

    在D/A、A/D转换和信号传输过程中不可避免会出现信号的损失和受到干扰，导致图像出现失真甚至显示错误，而DVI接口无需进行这些转换，避免了信号的损失，使图像的清晰度和细节表现力都得到了大大提高。有效消除拖影现象，而且使用DVI进行数据传输，信号没有衰减，色彩更纯净，更逼真。

    金达莱公司推出8x8、8x6、8x4、8x2规格的DVI数字切换矩阵和DVI数模兼容切换矩阵，方便用户根据自己的工程规模实际选用。采用红外遥控和上位机切换控制方式，操作灵活简便，和VGA模拟矩阵控制方式兼容，方便老客户升级选用。DVI矩阵具有电缆均衡/驱动功能，图像质量更稳定，传输距离可达15米以上，方便用户在各类视听工程中应用。

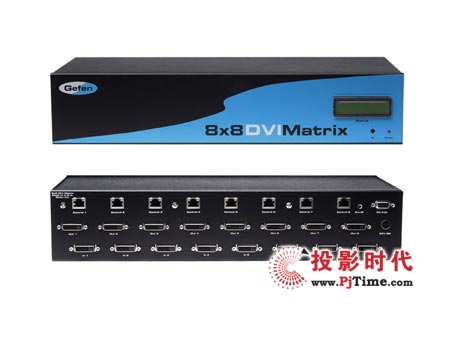

格芬 8x8 DVI矩阵切换器

    格芬 8x8 DVI矩阵切换器，型号：EXT-DVI-848，可以将跨平台的8台电脑和8台数字显示器组合起来，而不需要网络连接。为用户提供了一个简单、可靠和高效的方式来创建一个多台电脑的工作站。通过远程控制，每个显示设备都可以访问任意一台电脑主机。当然，你也可以配合格芬的延长器使用，这样的话就可以将本地的设备延长到远端来操作了。其性能包括：通过8个工作平台访问8台电脑，提高了工作效率、保持完美、精致的HDTV分辨率可达1080p、2k以及1920x1200、可以通过红外遥控器控制、使用双绞线连接，远程控制距离可达300米、可使用串行RS232端口控制远程计算机、支持DVI监视器的DDWG标准。

·8 x 8矩阵切换器
·RMT—16红外遥控器

·1个24伏DC 电源

·8根2米DVI 线缆

·支架

·使用手册

·通过8个工作平台访问8台电脑，提高了工作效率

·保持完美、精致的HDTV分辨率可达1080p、2k以及1920x1200

·可以通过红外遥控器控制

·使用双绞线连接，远程控制距离可达300米

·可使用串行RS232端口控制远程计算机

·支持DVI监视器的DDWG标准

·不支持HDCP，只针对计算机使用

·视频放大器带宽：165 MHz/每个通道

·单联信号范围：1080p（HDTV）/1920×1200（PC）

·输入视频信号电平：1.2伏特p-p

·输入DDC信号电平：5伏特p-p(TTL)

·远程控制接口：1个RS232 母头、1个Mini—立体声

·机架空间：2U，包括支架

·DVI连接端口：DVI-I 29针母头（仅数字信号）

·电源：24伏直流

·功耗：60瓦（最大）

智勇电子HDMI光端机

    多媒体应用系统中，往往需要把HDMI数字音视频信号源远距离传输。但使用普通的HDMI电缆长距离传输时，总会出现输出信号差，容易受干扰，显示出来的图像会出现模糊、拖尾、分色等现象。同时传输距离短，不能满足多媒体信息发布等场合长距离传输的要求，使用ZY-HDMI-T/R光端机传输HDMI信号，完全解决了此类问题,传输距离1米-20公里。同时,光端机传输具有衰减小、频带宽、抗干扰情强、安全性能高、体积小、重量轻等优点，所以在长距离传输和特殊环境等方面具有无法比拟优势。此外, ZY-HDMI-T/R采用HDMI接口,只靠一条HDMI电缆接HDTV，就能同时欣赏到1080P清晰细腻的画面，以及高达192K采样率，8声道的高保真影院音响。HDMI设备在多媒体系统中应用，即节省施工成本及走线的复杂性，又能保证高品质的目标为可能。

    ZY-HDMI-T是光发送器，ZY-HDMI- R是光接收器，二个设备配合使用，可实现经ZY-HDMI-T光送器把HDMI音视频信号经光缆长距离发送给ZY-HDMI- R光接收器,同时输出二路HDMI音视频信号,在不经过对信号进行任何压缩处理后，高保真输出“原装”的音视频信号。

    同时此套设备也可以由一台光发送器与多台光接收器组成接联传输系统，采用光分路器实现光分配接联传输。特别适用于列车站台内高清视频信号的传输。

    产品应用：

• 地铁站台内高清视频多媒体信息发布系统
• 列车站台内高清视频多媒体信息发布系统
• 军事演习高清视频信号的远距离传输
• 安防监控高清视频信号的远距离传输
• 大型演出中高清视频信号传输
• 各种高清视频的应该场合
  。。。。。。。

    ZY-HDMI-T/R光端机完全兼容DVI接口信号。采用HDMI转DVI电缆或转接头，就能实现DVI信号的传输。

TVOne 4X4 HDMI v1.3矩阵切换器

    TVOne-task 系列 1T-MX-6344 HDMI 4x4矩阵切换器。这是一款4 x 4并支持嵌入音频的HDMI/DVI信号矩阵切换器，它能支持独立分配4路嵌入音频的HDMI或者DVI的信号，PC分辨率支持至UXGA、高清分辨率支持至1080p和480i、576i。

    1T-MX-6344支持HDMI v1.3真彩视频（10 位色彩）以及新的无损失技术，与压缩后的Dolby TrueHD图像效果和DTS-HD Master Audio数字音频效果不相上下。支持HDCP协议并且所有的信号路径都保证了避免交叉冲突。单线带宽达到2.25Gbps且每一路的输入信号在输出都重新组成一个新的信号以消除任何的混杂成分。

    TVOne的外接带锁DC电源和锁定型HDMI端口的设计皆采用TVOne特殊精心的工艺制作。RS232控制、红外控制以及前面直接控制这三种方式可以方便用户进行适时选择。耳架的配备使得单机更好的融入系统配置中。

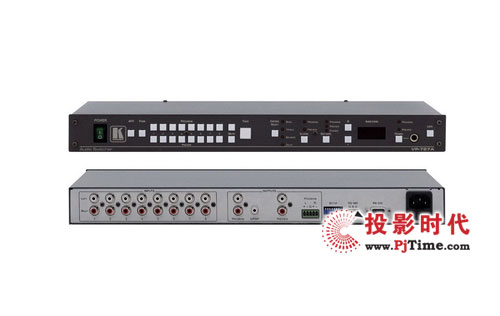

克莱默 VP-727A 音频切换器

    克莱默 VP-727A 高性能8x2 音频切换器用于非平衡立体声音频信号。它切换任一输入到预览或节目输出，是音频预览演示应用的理想选择。该设备设计用于现场，舞台，以及会议室，观众席，酒店和大会堂。

    VP-727A为VP-727xl和VP-727无缝特效切换器增添了音频功能。通过VP-727T演示切换器控制面板操作，成为完整的音/视频切换设备。

    VP-727A带八路非平衡立体声音频输入，RCA接头。提供三个节目输出：非平衡立体声音频，RCA接头；平衡立体声音频，5-pin接线端子接头；和S/PDIF， RCA接头。它有一路非平衡立体声音频预览输出，RCA接头和一可选耳机接头6.5mm插孔用于预览或节目音频输出。设备带宽为-3dB at >22kHz ，信噪比为>85dB。

    设备易于操作，包括前面板锁定，一个TAKE 按钮用于执行预览到节目切换，声音减弱到静音切换，以及单独静音按钮用于预览和节目通道。还提供音频延迟用于每路输入通道，以及低音，三重和平衡音频控制。一个AFV按钮用于和VP-727xl 或VP-727 无缝特效切换器同步使用。VP-727A 可以使用前面板按钮或一个RS-232接口进行控制。

    VP-727A带FLASH存储，可以方便升级到克莱默最新固件版本 。连接PC到RS-232端口，可以从网络上下载最新固件。

优特普音视频传输器UTP8201AT/R

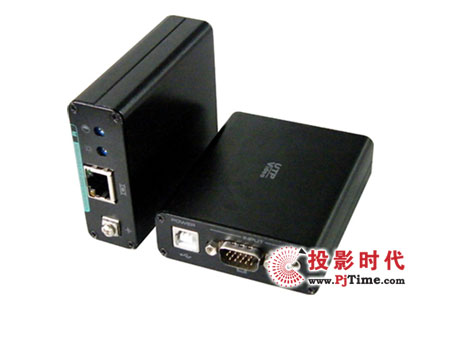

优特普 高清VGA双绞线音视频传输器—UTP8201AT/R

    优特普科技新款高清VGA双绞线音视频传输器—UTP8201AT/R，该系列产品通过五类或者超五类双绞线延长VGA视频和音频信号，共有80M、150M、300M三款，主要应用于液晶、等离子平板多媒体广告工程、多媒体信息发布系统、VGA监控小区等。

    UTP8201AT/R分为接收端和发射端，均采用高硬度铝壳设计，尺寸小巧，适合在空间较小的情况下安装。设备采用两种供电方式，在靠近电脑主机的发射端可以采用12VDC 或者USB接口供电，而在远端的接收端，则采用12VDC的供电方式，这种设计也充分体现了优特普产品人性化的特点。

    在传输画面上，优特普VGA双绞线音视频传输器采用当今世界顶级芯片设计，使用单根非屏蔽双绞线（CAT-5、CAT-5E、CAT-6）就可以实现音视频信号的远距离传输，支持VGA、SVGA、XGA、SXGA、WXGA、UXGA等信号，无延时，抗干扰能力强。在接收端有微调功能，可以方便的调节图像的亮度、对比度等，让画面更加细腻、真实。该产品在应用扩展上，延续了优特普产品的良好特性，兼容优特普UTP8XX系列的产品，可以和优特普前期推出的多款VGA音视频传输器自由搭配使用，非常适合在信息发布系统中应用。

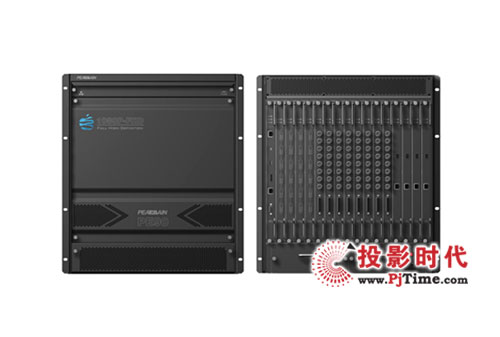

红苹果PE90FH高清数字矩阵

    红苹果在研究大量国外矩阵的基础上，结合国内的实际情况，特别是国内各地社会治安监控的需求，开发新系列产品--PE90FH高清数字矩阵。

    PE90FHD全高清（1920×1080P逐行分辨率）数字矩阵系统以数字高清图像处理（图像拼接/分割/叠加/几何变换）、高速数字万兆级背板交换技术、高清精细化算法、高清图像压缩解压等技术为核心的既具有对高清视频实现矩阵控制又实现对视频输出的多元化处理的功能强大的综合上墙设备。

    PE90FHD真正实现了全数字化任意输入和经高速万兆背板交换到任意输出的矩阵功能。支持多种模拟、数字等压缩、非压缩高清视频信号输入和多种模拟、数字压缩、非压缩信号的输出转换，并可输出到模拟和数字显示设备，实现对前端监控设备的任意一个监控点到中心任意一个显示设备的切换，是一个综合的数字网络视频监控系统，实现了真正意义上的全高清、全数字化矩阵。

    PE90FHD顺应未来视频监控发展高清化的趋势和需求，完全兼容模拟和数字高清视频的输入和输出，真正的高清视频处理可以使一切监控目标尽收眼底，分毫尽显，是机场、道路、海事等高端视频监控场所的首选，更是智能化视频分析系统深层次应用的基础，为视频监控带来革新！

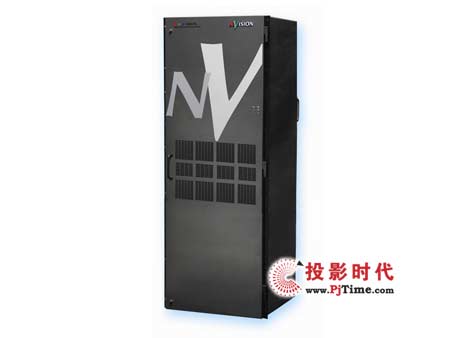

Nvision 视频矩阵NV8576

    矩阵专家Nvision继创造多项世界第一的矩阵技术之后，后又推出了世界首款单体规模可达576x1152，可线性扩展至1152x1152的大规模3G视频矩阵NV8576，NV8576采用多项位居世界领先地位的技术。

　　Nvision突破性的线性级联技术使得用户只需购买2台576x576矩阵，便可将视频路由扩展至1152x1152，极高的保护了用户投资，并且大大降低工程布线、实施的复杂程度。

　　NV8576矩阵沿袭了Nvision成熟的交叉点备份技术，不但在单机箱576x576、576x1152工作情况下提供交叉点热备份功能，并且即使级联扩展至1152x1152，仍然具备交叉点热备份功能。而同等规模的其他矩阵甚至无法在512x512规模下具备交叉点备份。

　　同时NV8576优良的结构设计以及精湛的工艺使得该款矩阵具备良好的耐用性：矩阵支持标清、高清、3G信号；所有视频输入输出均支持光纤接口；独特设计的高效散热风道；具备温度感应的涡轮式可变速风扇；分布式子电源独立供电；所有模块全部前部热插拔……

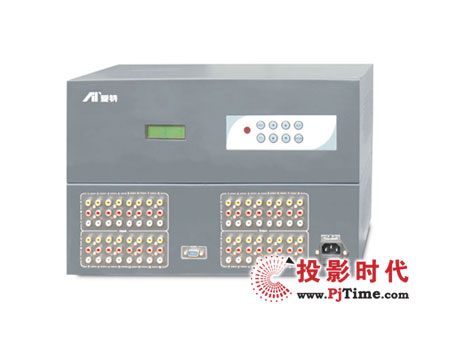

ATER 音视频矩阵MA-1616

ATER 音视频矩阵MA-1616

    ATER AV矩阵切换系列MA-1616 系列矩阵切换器是专门为视音频信号的显示切换而设计的高性能智能矩阵开关设备，该产品支持16路视频信号的输入与输出，足够一般的多媒体会议室使用，此外还可广泛应用于大屏幕显示工程、电化教育、指挥控制中心等场合。

    产品特性

· 16路 AV信号输入，16路 AV信号输出
· 采用高亮液晶屏显示，信号通道状态一目了然。
· 具有掉电现场状态保护功能。
· 100MHz 高带宽矩阵切换芯片，图像清晰稳定。
· 采用高速切换集成电路，最长切换时间 200ns。
· 多种控制方式：前面板按键、RS232 控制协议、红外遥控、ATLINK。

    ATER MA-1616 配合其它的多媒体设备被广泛应用于多媒体会议工程中，其中最典型的就是在南京某武警交通总队智能会议控制系统中的应用，该系统主要有中控主机、无线触摸屏和音视频矩阵切换器MA-1616、MS-2416V组成。通过MA-1616将16路视频信号以及MS-2416将24路计算机信号输出到16个液晶显示屏上，实现信号任意选择切换。目前该会议室已投入使用，简单的操作界面及稳定的性能为使用者提供了极大的便利，赢得了领导的一致好评。

新特珑RGB矩阵16系列

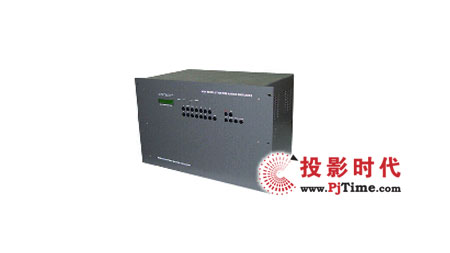

新特珑RGB矩阵

    新特珑 新一代RGB矩阵16系列（具体型号：RGB1604、RGB1608、RGB1616、RGB1604-A、RGB1608-A、RGB1616-A），加强了信号长距离传输失真补偿技术。

    产品功能特点：

• 采用增益补偿和同步信号校正技术，确保更快切换速度和无闪烁的图像质量
• 具有断电状态记忆保护功能
• 具备RS232通讯接口，可以方便与电脑、遥控系统或各种远端控制设备配合使用
• LCD液晶显示屏实时监视工作状态
• 支持复合视频，S-video，分量视频、HDTV，RGBHV，RGBS， RGsB， RsGsBs等信号
• 带A的型号具平衡/不平衡立体声音频输入/输出接口
• 满载带宽：425MHz（-3dB）
• 10个可预设的功能键
• 支持机柜安装
• 宽电压电源范围：110V-240V交流电

CREATOR快捷光纤矩阵

　　随着技术的进一步发展，光纤设备在系统工程中的应用越来越多，CREATOR快捷 MATRIX OFM0808-A 光纤矩阵切换器就是一款采用光纤传输，支持8路音视频信号输入/输出的音视频矩阵切换器。可将输入8路光纤信号同步或异步快速切换一路或多路通道输出。

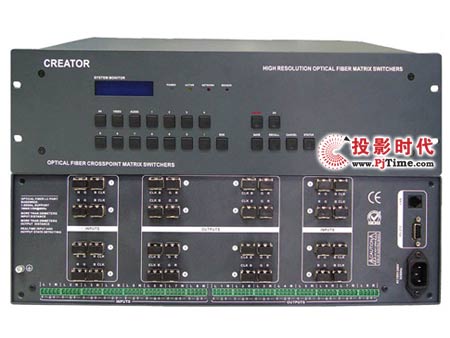

Creator快捷MATRIX OFM0808-A 光纤矩阵切换器

    OFM0808-A产品特性：

    ·支持8路光纤信号输入，8路光纤信号输出。
    ·光纤输入。输出接口采用多模LC型接口。
    ·光模可插拨，用户可根据需要，更换光模。
    ·音频型号类型有；立体声、平衡或非平衡接法。
    ·视频带宽：165MHz，数字接口带宽：1.65GHz。
    ·提供独立的光纤和音频平衡/非平衡输入，输出端子。
    ·每路光纤分量信号和音频信号单独传输，单独切换，使信号传输衰减降至最低，图象和声音信号能高保真输出。
    ·带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能，支持输入信号状态监测，能实时监测和显示当前各输入通道是否有有效的信号接入。
    ·具备RS232通讯接口，可以方便与个人电脑、遥控系统或各种远端控制设备配合使用。

    系统连接图

EXTRON SMX系统多重矩阵

     EXTRON SMX 系统多重矩阵系列的多层矩阵切换器将多个独立的模拟和数字矩阵切换器整合于一个真正模块化、可现场配置的机箱内,它支持多达 10 个独立的 矩阵切换器，全部都处于一个控制点之下。SMX 结合了 Extron 广受欢迎的 CrossPoint、MAV Plus、HDXP Plus 和 MVX 系列矩阵切换器的可 靠性和高性能，还具有模块 化矩阵切换器设计的高效 率。SMX 系统是医学成像系 统、会议和培训设施以及其 它类似中型应用的理想选 择。这些应用通常需要切换不 同的信号类型、占用空间小， 同时还能针对不断出现的输入/输出或信号格式的变化提供经济有效的升级路径。

    SMX 系统多重矩阵的核心是一个可现场重新配置 的机箱，非常适合于在最短的时间内，花费最少 的人力成本来安装新的或替换已有的矩阵切换器 板。独特的支持热插拔的卡笼设计能将每块矩阵 板快速地对齐在其自身的水平面上。安装矩阵板时无需拆卸切换器，也不需要新固件，甚至不必从机架上拆除先前已安装的 SMX 切换器

    三种机箱尺寸分别为 3U、4U 和 5U 大小，提供有六个、八个或十个插槽。只需简单地选择最适合于具体应用的模拟、宽带、数字以及立体声音频矩阵板并加以组合，然后按任意顺序安装。当视音频信号路由随时间而需要改变时，只需选择适合的新矩阵板，即能使 SMX 来满足新的要求。

    EXTRON SMX多重矩阵主要特征有以下五个方面：

　　1、真正模块并可实现现场机箱设计，适应不断变化的信号切换需要和技术发展，从而保护系统投资；
　　2、热插拔式矩阵板，在系统升级过程中仍可确保主切换系统的正常工作；
　　3、简洁的四步安装法，节省时间和费用；
　　4、单点控制，可用于多达16个独立的切换器，简化了操作和控制系统的设计；
　　5、SMX多重矩阵切换器板可支持绝大多数通用的视音频信号类型，有4×4、8×4、8×8、16×16四种输入输出尺寸可供选择

东平高分辨率MTRGB系列矩阵切换器

   北京东平联祥科技公司推出的MTRGB系列矩阵切换器是专门为高分辨率RGBHV信号的显示切换而设计的高性能宽带矩阵开关设备。

    MTRGB系列矩阵切换器的特点具有RGB带宽高，接口损失小，便于和75-3以上同轴电缆连接，适于长距离传输环境。其输入、输出端均为5BNC（RGBHV）接口。可将多路输入信号任意选择一路或多路分别输出给一路或多路显示设备。控制方式包括面板手动控制、RS-232控制等方式。RS-232输入、输出，可多台连接，便于扩展。通过随机奉送的控制软件，可控制矩阵切换、自动循环画面切换等等。该系列产品可广泛应用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。

    产品特性：

    ★ 兼容复合视频、S－视频、分量视频、HDTV、RGsB、RGBHV
    ★ 超宽带技术设计，350M（－3dB）的满载RGB视频带宽
    ★ 采用数字同步识别处理（DSIP）技术
    ★ 采用大尺寸彩色液晶显示屏，可显示设备各通道的切换状态、输入信号特性等信息，方便切换控制
    ★ 采用多种切换控制方式：面板控制切换、RS232控制切换、红外遥控切换（选配）键盘控制切换（选配）
    ★ 可机架安装的标准机箱
    ★ 多组全局预置，掉电自动保存

    技术性能及指标：

输入接口：	24 路 5BNC(RGBHV)立体声音频（选装）
输出接口：	24 路 5BNC(RGBHV)立体声音频（选装）
带宽：	350MHz(-3 dB) 满载
串扰：	-50dB@10Mhz
输入阻抗：	75Ω
输出阻抗：	75Ω
同步信号电平：	1.0V – 5.0Vp-p, 标称值 4V
控制端口：	RS-232,9 针 COM 连接口
波特率：	2400 ， 4800 ， 9600
控制协议：	8 位，1个停止位，无奇偶校验
回波损耗：	-30dB@5MHz
最大 DC 补偿：	±5mV-0
支持分辨率：	1600*1200 以上
信噪比：	大于 60dB
电源：	220VAC-240VAC ， 50/60Hz
功率：	100W
机架安装：	标准 U
尺寸：	48cm*30cm*(8-44)cm
重量：	5.5-15 kg
适用温度：	-10-50 摄氏度
适用湿度：	小于 9% （无冷凝）
防震等级：	纸箱中 ISTA/NSTA  1A
平均故障间隔时间(MTBF)：	30000 小时

SILMICRO H5000系列高性能矩阵



    SILMICRO H5000系列RGBHV矩阵是最新研发的高端产品，现已通过国家广播电视产品质量监督检验中心的检测。根据从64×64~4×4的不同规格，其RGB通道的-3dB满载带宽可达到530MHz~660MHz;对HV同步信号采取的ASR处理技术和增强型驱动设计，更使该产品在图像稳定性方面发挥了极致的水平,即使是要求最严格的极高分辨率计算机信号，也不会出现信号损失或衰减情况，是目前行业的顶尖产品。

产品优势：

    零等待指令间隔，是大屏幕系统快速统一切换的利器。

    SILMICRO 矩阵内部匠心独具的优化控制程序，能使通过RS232口控制的命令，按命令格式连续发送，中间不需任何等待时间。这一特点特别适合大屏幕系统多屏快速统一切换的要求，使系统显示的画面切换更加流畅、迅速。

    端口的多重保护设计，是提高矩阵抗电击能力的有效手段。

    SILMICRO 的多重保护措施，除了端口的缓冲、隔离及芯片本身的ESD保护外，还在端口的输入端设计了过电压保护器件，解决了端口上电压已超出器件承受的最高电压但还不足于启动EDS工作的电冲击损坏问题，大大降低了设备被电击损坏的概率。

    同步信号的ASR处理技术，是远端图像稳定显示的秘笈。

    SILMICRO 的同步ASR（Adaptive Synchronization of Renewable）处理技术，能使衰减至50mv的微弱同步信号恢复成稳定的标准H、V信号，是同步信号长距离传输后再生的最佳技术手段，有效解决了由于距离较远而产生的图像不稳定、晃动、甚至黑屏等现象。

    高电平、大电流输出器件的应用，是同步信号长距离传输的基础。

    SILMICRO 的同步输出增强设计，在信号的输出端口采用了专用的高电平、大电流驱动芯片，其输出电平超过标准的TTL电平，达到5Vp-p;并且其输出驱动电流是普通TTL电路的三倍，确保其输出信号能传输更远的距离。



利国 32路大型HDMI矩阵

切换器

    随着人们对高清震撼的视觉效果的追求，如视讯会议，指挥系统等系统越来越广泛的采用HDMI（数字高清）信号，HDMI不仅可以满足目前最高画质1080P的分辨率，还能支持DVD Audio等最先进的数字音频格式，支持五声道96kHz或立体声192kHz数码音频传送，而且只用一条HDMI线连接，免除数字音频接线。相对其他格式的视频信号HDMI高清输出图像效果更清晰，无闪烁，细节的表现力上更强，色彩更逼真，但由于技术的限制，目前还少有大型的HDMI信号矩阵，甚至连16系列的都不多。

    针对这一技术空白，北京市利国电子技术有限公司推出HDMI信号的32系列矩阵，该系列矩阵可将32路HDMI输入信号切换到8路，16路，32路HDMI输出，把后级设备的EDID参数或者默认的EDID参数复制到任意输入口，有断电现场保护功能，能保存设备上次关机前保存的状态有信号监测功能，能监测当前各输入通道是否有信号接入，有负载监测功能，能监测当前输出通道是否接有负载，提供宏操作功能，可以进行全部输出的同时切换，支持RS232和基于TCP/IP协议的网络远程控制。
