高清FULL HD家用投影机显示原理解析

DLP技术

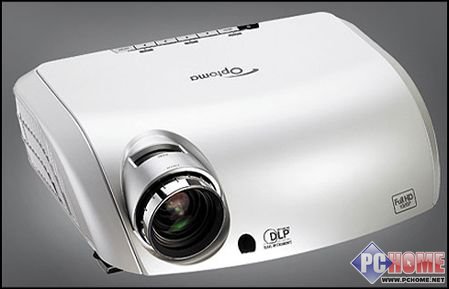

    DLP是“Digital Light Procession”的缩写，即为数字光处理，也就是说这种技术要先把影像信号经过数字处理，然后再把光投影出来。它是基于TI（美国德州仪器）公司开发的数字微镜元件——DMD（Digital Micromirror Device）来完成可视数字信息显示的技术。说得具体点，就是DLP投影技术应用了数字微镜晶片（DMD）来作为主要关键处理元件以实现数字光学处理过程。其原理是将通过UHP灯泡发射出的冷光源通过冷凝透镜，通过Rod将光均匀化，经过处理后的光通过一个色轮（Color Wheel），将光分成RGB三色（或者RGBW等更多色），再将色彩由透镜投射在DMD芯片上，最后反射经过投影镜头在投影屏幕上成像。

成像原理

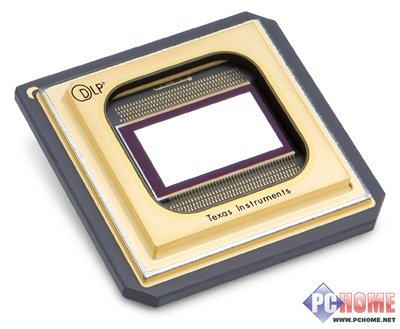

    光源通过色轮后折射在DMD芯片上，DMD芯片在接受到控制板的控制信号后将光线发射到投影屏幕上。DMD芯片外观看起来只是一小片镜子，被封装在金属与玻璃组成的密闭空间内，事实上，这面镜子是由数十万乃至上百万个微镜所组成的。以XGA解析度的DMD芯片为例，在宽1cm，长1.4cm的面积里有1024×768=786432个微镜单元，每一个微镜代表一个像素，图像就由这些像素所构成。由于像素与芯片本身都相当微小，因此业界也称这些采用微型显示装置的产品为微显示器。。

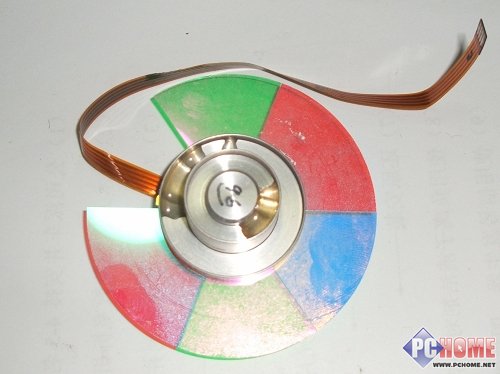

    人们常常提到的DLP投影机弱点只有一个，即“彩虹效应”，具体表现是色彩被简单地分离出明显的红、绿和蓝三种单色，看起来像雨后彩虹一样。这是由于用一个旋转色轮来调制图像色彩而产生的，同时因为有些人的视觉系统特别灵敏，能察觉出一种彩色转换到另一种彩色的过程，而不是像大多数人那样靠视觉暂留现象把几种单色混合成新的色彩。除了某些用户能把色彩分离出来，还有些用户可能因为色彩的迅速变化，而产生眼睛胀痛和头痛的情况。而LCD投影机和三片式DLP投影机都不会有这种现象，它们在物理结构上就是把三个固定的红、绿、蓝图像叠加而成。

    DLP显示板的优点是它们有极快的响应时间。你可以在显示一帧图像时将独立的像素开关很多次。它使利用一块显示板通过逐场过滤（field-sequential）方式产生真彩图像。步骤如下：首先，绿光照射到面板上，机械镜子进行调整来显示图像的绿色像素数据。 然后镜子再次为图像的红色和蓝色的像素数据进行调整。（一些投影仪通过使用第四种白色区域来增加图像的亮度并获得明亮的色调。）所有这些发生得如此之快，以致人的眼睛无法察觉。循序出现的不同颜色的图像在大脑中重新组合起来形成一个完整的全彩色的图像。

    对高质量的投影系统，可以使用3块DLP显示板。每块板分别被被打上红色、绿色和蓝色，图像被重组为一个单一的真彩色的图像。这种技术已经被用在一些数字电影院中的大型投影设备上。DLP显示板有高分辨率而且非常可靠。 它们的对比度大约是多晶硅LCD投影仪的两倍，这使它们在明亮的房间中更有效。

技术缺点:

    DLP本身几乎没有什么问题，但是它们比多晶硅面板更贵。当你仔细观察屏幕上移动的点的时候，（尤其是在黑色背景上的白点），你会发现采用逐场过滤方式的图像将会分解为不同的颜色。使用投影机时，电机带动色轮旋转时会发出一定的噪音。现在市面上的一种新的固态滤色系统可以较好的解决这个问题。
