2008十大最具代表性的AV信号处理产品

信号处理产品发展概况

    2008年是大屏幕、数字高清以及视频会议等系统工程快速增长时期，作为系统工程的重要环节信号切换、转换、传输等信号处理产品，也同样经历了高速的发展，尤其是2008年奥运会项目，以及火炬传递、政府奥运保障等项目的开展，加进一步加大的对信号处理产品的需求量，同时，也对信号处理产品提出了更高的要求。

　　“切换”指矩阵切换器，它将一路或多路视音频信号分别传输给一个或者多个显示设备,如两台电脑主机要共用一个显示器,矩阵切换器可以将两台电脑主机上的内容任意切换到同一个或多个显示器上。按信号源可以分为：VGA、 AV、 DVI、RGB、HDMI矩阵切换，2008年，随着行业市场的细分，矩阵产品的推出有了更为明确的针对性，如2008年格芬、克莱默等均专门针对家庭应用开发出了高性能的矩阵产品，而金莱达则根据日益壮大的安防行业，推出安防矩阵。另外，2008年，HDMI与DVI矩阵在技术上已经相当成熟，如利国已经推出了最大32路HDMI矩阵切换，另外Creator、兆科电子等均在DVI大矩阵上也取得了显著的成绩，目前的产品都在追求精益求精。

　　“转换”由转换器完成，它是一种将一种信号转换成另一种信号的装置。它要求转换过程中信息不发生畸变、失真、延迟等，因此对转换器的线性度、输入输出阻抗匹配和隔离等有一定要求。2008年，转换器产品体系不断完善和丰富，如利国、科迪、大连捷成等均有大量的新产品推出。

　　在整个系统工程中，传输是一个十分重要的环节。用来传输的介质主要有同轴电缆、光纤和双绞线。目前双绞线的传输已被广泛采用，且传输距离越来越长。光纤是最好的信号传输媒介，随着技术与原材料价格的降低，其成本逐年下降，应用也越来越多，在近年来广受关注。

　  在08年底的时候，我们在此为大家介绍2008年最具有代表性的信号处理产品，让产品来鉴证2008年信号处理设备取得的进步。

矩阵性能更加强大 科迪推出高清YPbPr视频矩阵

科迪高清YPbPr视频矩阵

    自2008BIRTV展会结束以后，科迪搭建的高清会议系统吸引了大批客户。

    高清YPbPr视频会议系统由支持高清YPbPr模拟视频的信号源、切换中枢、终端显示设备组建完成。核心型号切换设备采用大连科迪高清YPbPr视频矩阵，转为使用YPbPr高清信号的系统设计，避免了以往采用RGBHV矩阵只使用前三个RGB输入端口的憋端，矩阵支持图像分辨率720P、1080i、1080P等高清标准，并且兼容标准。

    目前，随着信息技术的不断发展，用户对会议系统提出了更高的要求，高清矩阵是大连科迪公司研制的高品质数字矩阵，运用先进的技术和设计结构，采用最先进的进口切换芯片和优质成熟的电子元器件，从而保证矩阵系统高度的安全性，可靠性及优异的性能指标。

     经过严格的测试，科迪高清矩阵凭借领先的技术、全国范围的规模应用和完善售后服务经验等优势，成为黑龙江移动通信高清视频视频会议系统的供应商。

矩阵功能更全面 大连捷成X-PLUS多格式矩阵

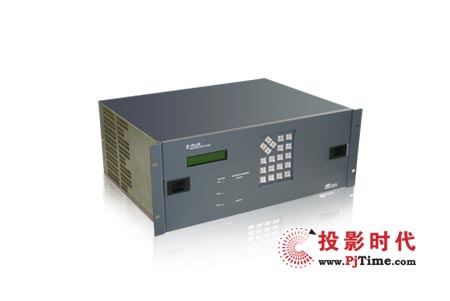

矩阵功能更全面  大连捷成X-PLUS 多格式矩阵

　　2008年，大连捷成推出X-PLUS 多格式矩阵，该产品凝结了大连捷成公司十余年设计制造经验，是一款混插、多层、多格式、全规模的全新专业切换矩阵。此矩阵在一个机箱内可完成多种格式信号的切换调度，切换规模为4×4 ～ 128×128，机箱规格分为1RU、2RU、4RU 和8RU 高度，支持的信号格式为：VIDEO、SD、TS、HD、DS3、VGA、YUV、DVI、HDMI、AUDIO、AES/EBU、RS232、RS422 等涵盖了广电行业中所有格式的视音频信号。

    X-PLUS 矩阵的切换系统分切换模块和切换核两种，四种机箱规格，其中1RU 机箱只能配置切换模块，其它2RU 机箱以上包括（2RU 机箱）既能配置切换模块又能配置切换核，可根据用户需求灵活配置。切换核技术的应用，使X-PLUS 系列矩阵真正实现了小体积、大规模切换的领先技术，结构灵活，能够满足客户的各种配置需求。

    X-PLUS 系列矩阵是世界上唯一一款可同时兼容大、中、小规模，并可灵活配置多种信号格式的全规模、多格式矩阵。 产品特点：

• 规模：4×4 ～ 128×128
• 机箱规格：1RU、2RU、4RU、8RU
• 支持的信号格式：VIDEO、AUDIO、SD、ASI、HD、DS3、AES/EBU、VGA、YUV、DVI、HDMI、RS232、RS422 等
• 引用的接口有：BNC、RJ45、DB25、DVI、HDMI、DB37
• 支持两种模式的切换：矩阵电子切换和点对点By-pass
• 引用切换核技术，实现了小体积、大规模切换
• 具有旁通(BY-PASS) 功能：在矩阵正常工作的情况下，可将某些通道设置为电子切换或旁通(BY-PASS) 信号直通状态。
• 冗余式电源、冗余式控制模块
• NODE-BUS 端口，实现多机箱级联，组成多层切换矩阵
• 控制方式采用C-BUS、CAN-BUS、RS-232/422、LAN
• C-BUS 和CAN-BUS 端口可与本公司生产的相应的遥控面板连接，实现对矩阵的远程控制，可达数百米
• RS232/422 端口可与上位机连接，配合矩阵控制软件，通过上位机对矩阵进行控制
• LAN 端口支持TCP/IP 协议，与局域网连接，实现实现上位机通过网络对矩阵进行监控
• 双REF 外同步参考，支持多制式场消隐切换
• 内置散热风扇，强制风冷散热
• 前面板自带LCD 液晶显示和本机控制面板，对矩阵进行控制
• 前门边缘与机箱边缘上采用铍青铜设计，可有效的屏蔽外部电磁波的干扰
• 广播级标准，各项指标均优于国标甲级

矩阵性能更加强大 兆科推出全功能信号矩阵

矩阵性能更加强大 兆科推出全功能计算机信号接口矩阵

    根据客户需求，随时调整、更新产品是企业的生存之道。为了满足客户对矩阵产品更高的要求，兆科推出全功能计算机信号接口矩阵，并运用于多个大型指挥控制系统，取得了圆满的成功。该矩阵的推出和成功应用是矩阵结构体系的一个创新，为工程应用提供了一个十分灵活高效的解决方案。

    传统的计算机信号矩阵是按照接口类型分类的。计算机信号矩阵通常有5BNC接口矩阵、VGA接口矩阵、网线接口矩阵，近年来又出现了DVI矩阵。工程商在进行工程设计时，只能在这四种矩阵中选择一种。而工程应用是复杂多变的，尤其是大型显示系统，传输方式要求多样化，各种接口都可能出现，这就给工程设计增加了难度。设计者只能根据工程主要需求，选择一种接口形式的矩阵，对于不同接口都信号，不得不采取接口转换设备，诸如VGA-5BNBC转换器，VGA-CAT5转换器，VGA-DVI转换器等等。这些设备的接入一方面增加了成本，另一方面造成系统连接关系复杂，发生故障的几率增加，系统的可靠性降低。

    能否有一种矩阵，可以解决与各种信号接口完全兼容的问题，兆科全功能接口矩阵彻底解决了这一问题。所谓全功能接口矩阵，是指矩阵的每一输入和输出接口形式可根据需要任意选择。矩阵的接口是一个可插拔的模块，模块种类齐全，有VGA模块、5BNC模块、CAT5(网线)模块、DVI模块。设计者可根据需要任意选择不同模块，组成自己所需要的矩阵。由此组合而成的矩阵就是一个具有多种接口的全功能矩阵。

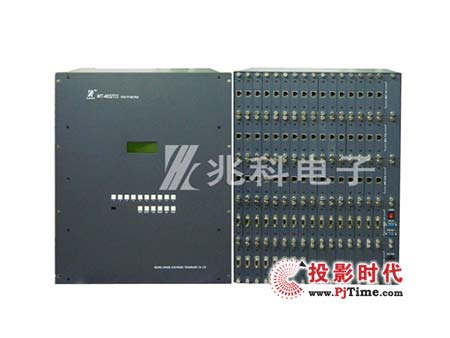

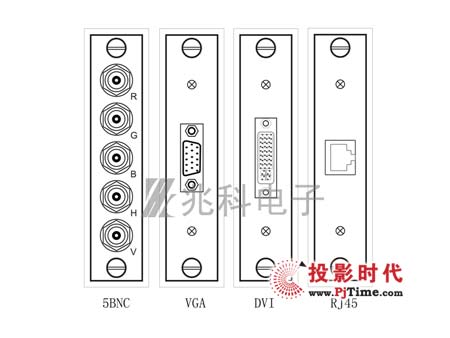

    此次推出的全功能接口矩阵型号是MT-4832MFI。有48路输入，32路输出，机箱高度13U，见图1。矩阵接口板有输入和输出两类，输入板和输出板均有VGA接口板、5BNC接口板、CAT5(网线)接口板、DVI接口板，见图2。下一步计划开发出光纤接口板，进一步丰富完善接口类型。矩阵接口采取模块化设计，可热插拔，接口板可根据需求任意选择配置，由此组合起来的矩阵是一个具有多种接口的全功能矩阵，以全功能矩阵为信号交换中心，可构成一个兼有VGA电缆、超五类网线、5BNC电缆、DVI电缆、光缆等多种传输线路的计算机RGB信号传输交换系统。

图一

双绞线应用广泛　优特普推出无源双绞线传输器

双绞线传输器应用广泛

　　在系统工程中，同轴电缆、光纤和双绞线是最主要的介质。同轴电缆传输时其受到的衰减与传输距离和信号本身的频率有关。信号在同轴电缆内传输时不仅信号整体幅度受到衰减，而且各频率分量衰减量相差很大，特别是色彩部分衰减最大，因此同轴电缆只适合于传输距离200米左右的视频。

　　光纤是为了解决远距离的视频信号传输而使用的。由于光纤整体传输系统价格太高，光纤铺设、连接需要专门设备，并且安装调试困难，故障难找，损坏不易维修等缺陷，对于2000米以内近距离视频传输而言，光纤并不是一个很好的选择。

　　双绞线是目前解决这一应用问题的最佳技术方案，在现在的目前的许多系统工程中得到了大量使用。

　　代表产品：优特普无源双绞线传输器

　　2008年，针对系统工程中经常用到的双绞线传输介质，优特普推出系列无源双绞线传输器，可以应用于安防监控系列和VGA视频传输系列，产品生产数量多、包装成本较低，并作为优特普双绞线品牌的普及产品，所以价格方面比较适中，方便广大工程商批量采购。

    优特普推出的产品型号为 1.UTP101P-III   2.UTP801P UTP101P-III

　　产品简介

    UTP101P－III是一款防水型的AV信号传输器，主要应用在安防、教学等领域的高清晰AV信号无源双绞线视频传输，它使用五类或五类以上非屏蔽双绞线作为传输介质，能够实时传输彩色或单色PAL NTSC SECAM等制式的基带视频信号。

    和传统的UTP101P-II相比

    UTP801P产品简介

　　高清VGA视频双绞线传输器UTP801P是一个具有长距离驱动能力的高品质视频信号传输设备，广泛应用在液晶、等离子平板多媒体广告工程中。UTP801P分为发射器和接收器，必须配对才能使用。一套UTP801P传输设备可将电脑主机输出的RGBHV形式VGA、SVGA、XGA、SXGA、WXGA(16:9)、UXGA等信号，通过非屏蔽五类及五类以上双绞线（CAT5/5E/6）平衡传输，高保真地传输视频信号35米，分辨率为1024*768，传输后的视频效果没有重影、没有拖尾、画面清澈如初。

HDMI技术成熟 利国推出32路HDMI输出矩阵

利国推出32系列大型高清HDMI信号矩阵产品

  　随着人们对高清震撼的视觉效果的追求，如视讯会议，指挥系统等系统越来越广泛的采用HDMI（数字高清）信号，HDMI不仅可以满足目前最高画质1080P的分辨率，还能支持DVD Audio等最先进的数字音频格式，支持五声道96kHz或立体声192kHz数码音频传送，而且只用一条HDMI线连接，免除数字音频接线。相对其他格式的视频信号HDMI高清输出图像效果更清晰，无闪烁，细节的表现力上更强，色彩更逼真，但由于技术的限制，目前还少有大型的HDMI信号矩阵，甚至连16系列的都不多。

    针对这一技术空白，近日北京市利国电子技术有限公司推出HDMI信号的32系列矩阵，该系列矩阵可将32路HDMI输入信号切换到8路，16路，32路HDMI输出，把后级设备的EDID参数或者默认的EDID参数复制到任意输入口，有断电现场保护功能，能保存设备上次关机前保存的状态有信号监测功能，能监测当前各输入通道是否有信号接入，有负载监测功能，能监测当前输出通道是否接有负载，提供宏操作功能，可以进行全部输出的同时切换，支持RS232和基于TCP/IP协议的网络远程控制。

针对Pro AV和家庭影院 克莱默推出HDMI矩阵

针对Pro AV和家庭影院　克莱默推出高性能HDMI信号矩阵切换器

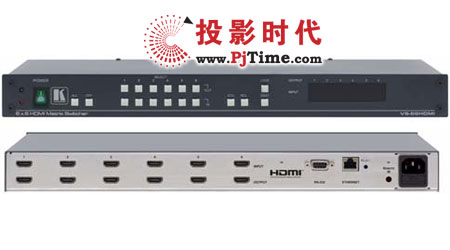

　　针对Pro AV和家庭影院应用：克莱默推出高性能HDMI信号矩阵切换器 VS-66HDMI，具有时钟再生和均衡功能，6路输入的任意一路或所有输入自由切换到6路输出的任意一路或所有输出。

    VS-66HDMI是Pro AV和家庭影院应用的理想选择，它使用克莱默高技术的时钟再生和均衡技术，在长距离的传输中，自动重建数字信号的完整性，确保信号准确的输出。同时，该设备也提供增强的EDID (Extended Display Identification Data)处理，自动获取连接的监视器的EDID设置并存储，保证稳定可靠的连接，确保输出最佳的信号质量。

    日益普及的HDMI（高清晰度多媒体接口），VS-66HDMI从容面对，每个通道支持高达1.65Gbps带宽，适用于分辨率高达UXGA，60Hz刷新率和所有的高清信号的分辨率，HDCP (高清晰度数字内容保护).兼容，每个输出提供了一个输出断开功能，可以预先设置12个状态存储， 方便随时调用。

    VS-66HDMI有多种控制方式，灵活的应用在各种需求中。可以使用前面板按键控制，红外线远程遥控操作，或者通过网络连接控制，提供RS-232串口控制，方便于使用触摸屏系统，个人电脑和其他串口设备控制。支持前面板锁定功能。

针对监控 金达莱推出高清监控矩阵

金达莱电子推出高清监控矩阵

　　据专业人士分析，2007年我们的中国视频监控市场总量超过了10亿美金，07年的增长率超过了30%。从2007到2012年，中国的视频监控市场将会达到30亿美金，这5年的复合增长率会达到24.2%。就是今后5年内，我们中国的视频监控市场会以一个比较快的速度持续发展下去。

    针对快速增长的监控市场，济南金达莱电子技术有限公司，通过对客户反馈信息的分析，针对客户的需求，对公司的产品进行了技术改进，推出了高清监控矩阵切换器系列产品。与于市场内其他监控矩阵产品相比，本公司高清监控矩阵切换器有高清晰度、高带宽等特点。

    该系列产品可以使用键盘、红外遥控、RS232串口控制矩阵切换器控制信号通道的切换。并该产品还可以通过串口外接监控键盘，对云台、摄像机、解码器等进行控制。

    通过技术改进，该系列产品可以完成控制云台、摄像头调焦、屏幕切换、定时编组轮显等实用功能。通过RS232接口，该产品可与中控或者计算机相连接，进行信号通道切换的控制，方便客户自己通过编程定制信号通道的切换。

    该系列监控矩阵切换器的显示信号带宽达到了150MHz，可以通过高清晰图像信号。在高带宽的支持下，图像的清晰度也达到了一个较高的水平，可以完全满足各种监控工程对于显示信号带宽以及清晰度的要求。

为实施数字化工程 利国推出HDMIT-GD转换器

实施数字化工程 利国推出HDMIT-GD转换器

    在工程应用系统中，从提高系统质量来看，整个系统全部采用数字化是一个很不错的办法。但是在这种情况下，整个系统的成本将十分昂贵。随着数字技术的发展和推广，大部分中高档的信号处理和显示设备都具有可视化数字信号接口（HDMI口），这为实施数字化工程提供了可能。但是由于诸多因素的限制，即使采用了数字化系统，也有很多场合需要把模拟计算机显示器用的模拟信号送入数字系统中。

    利国HDMIT-GD转换器是为解决这一问题而设计的产品。该设备可以把模拟的RGB信号转换为HDMI信号。支持1路模拟RGBHV、RGsB或RGBs输入, 支持1路模拟音频，1路同轴数字和1路光纤数字音频输入，数字音频优先选择；支持1路模拟输出和1路HDMI信号输出；支持模拟音频，同轴和光纤音频的环出。

    此外，HDMIT-GD转换器支持VESA标准，信号标准最高为1600×1200×60Hz，支持480P，720P，1080I，1080P等多种分辨率，满足客户不同需求并可保存各种分辨率下的可调节参数共32组。具有自动相位，自动DE功能，还可支持图像水平位置、水平宽度、垂直位置、垂直宽度调节功能。其多功能性大大加大了实际应用的灵活性和操作性，是模拟信号转换成数字信号的理想选择。

光纤广受关注 Extron推出光纤延长器

Extron推出光纤延长器

　　光纤，不仅可用来传输模拟信号和数字信号，而且不满足视频传输的需求。其数据传输率能达几千Mbps。如果在不使用中继器的情况下，传输范围能达到6-8km。它的数据处理能力强，扩展性好。近年来发展特别快，与之相关的设备被相继推出。

    Extron FOX 500是一款光纤延长器，由一对发送器和接收器套件组成，用来通过单条光缆进行远距离传输高分辨率RGB信号、音频和RS232控制信号。它特别针对可靠性和优异的高分辨率图像质量而设计，采用Extron独特的全数字零压缩技术，实现了完美的逐一像素的计算机视频传输，最高分辨率可达UXGA（1600X1200）。特别针对视音频系统而设计的FOX 500还包括了许多面向集成商的友好特性，例如图像调整和校准，接收器的双路RGB和音频输出，多位置RS-232控制、机架安装能力以及实时系统监控等。

    对于需要长距离传输高分辨率信号，同时也需要维持最高信号质量的应用，FOX 500 Tx/Rx无疑是一个理想的选择。由于传输内容安全且不受外界干扰，光缆被普遍用于政府、军队和医疗领域。FOX 500 Tx发送器和FOX 500 Rx接收器具有行业标准的LC类型连接。

    FOX 500 MM支持850nm的多模光缆，主要用于建筑物或设施间中等距离的传输，最远可达150米。FOX 500 SM可同时支持1310nm的单模和多模光缆，单模光缆具有非常强的远距离传输能力，极限距离可达30公里。被普遍用于机场、体育场等大型建筑，以及连接类似大学校园中的远距离设施。

    为了便于集成到音视频系统中，FOX 500 Tx可接收并数字化处理和传输所有格式的RGB信号（RGBHV、RGBS、RGsB和RsGsBs）、平衡和非平衡立体声音频和RS-232控制信号。FOX 500 Tx也可进行视频和音频优化控制。FOX 500 Rx具有两路RGB和立体声音频输出，可减少额外的音视频设备需要，同时还提供针对RGBHV、RGBS或RGsB输出的同步格式转换。

光纤应用越来越多 CREATOR快捷推出光纤矩阵

CREATOR快捷光纤矩阵

　　随着技术的进一步发展，光纤设备在系统工程中的应用越来越多，2008年，CREATOR快捷推出一款MATRIX OFM0808-A 光纤矩阵切换器。OFM0808-A是一款采用光纤传输，支持8路音视频信号输入/输出的音视频矩阵切换器。可将输入8路光纤信号同步或异步快速切换一路或多路通道输出。

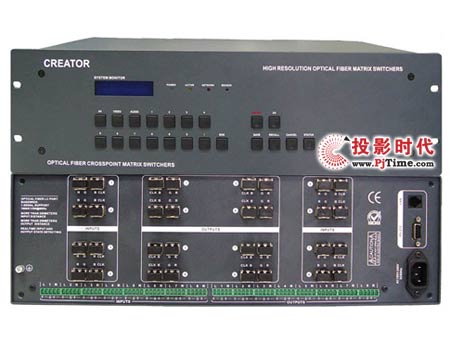

Creator快捷MATRIX OFM0808-A 光纤矩阵切换器

    OFM0808-A产品特性：

    ·支持8路光纤信号输入，8路光纤信号输出。
    ·光纤输入。输出接口采用多模LC型接口。
    ·光模可插拨，用户可根据需要，更换光模。
    ·音频型号类型有；立体声、平衡或非平衡接法。
    ·视频带宽：165MHz，数字接口带宽：1.65GHz。
    ·提供独立的光纤和音频平衡/非平衡输入，输出端子。
    ·每路光纤分量信号和音频信号单独传输，单独切换，使信号传输衰减降至最低，图象和声音信号能高保真输出。
    ·带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能，支持输入信号状态监测，能实时监测和显示当前各输入通道是否有有效的信号接入。
    ·具备RS232通讯接口，可以方便与个人电脑、遥控系统或各种远端控制设备配合使用。

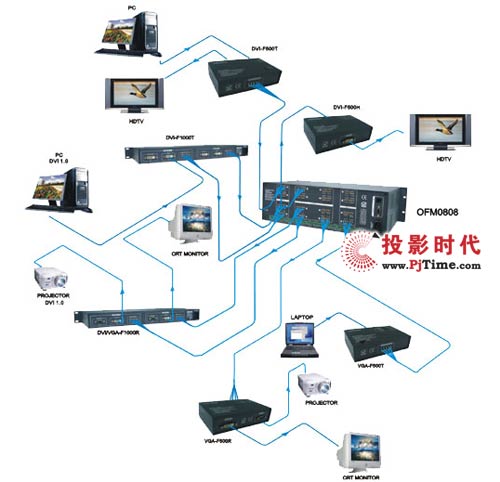

    系统连接图
