多点控制单元也叫多点会议控制器,英文名为Multi Control Unit,简称MCU。MCU是多点视频会议系统的关键设备,它的作用相当于一个交换机的作用,它将来自各会议场点的信息流,经过同步分离后,抽取出音频、视频、数据等信息和信令,再将各会议场点的信息和信令,送入同一种处理模块,完成相应的音频混合或切换,视频混合或切换,数据广播和路由选择,定时和会议控制等过程,最后将各会议场点所需的各种信息重新组合起来,送往各相应的终端系统设备。
下面我们为您推荐几款多点控制单元供你选择

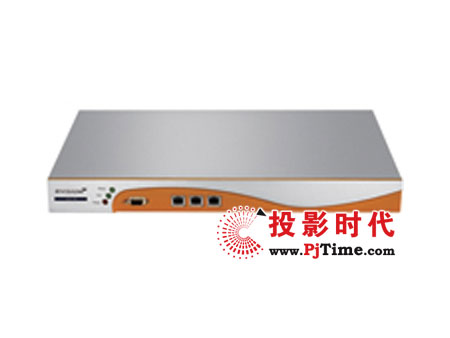

腾博MPS200是一款高可靠性、高扩展性的大容量多点控制器,可兼作网关或作为支持高清(720p)功能的混合解决方案。MPS800堪称是大型企业、公共部门、教育机构以及运营商的理想选择。只需进行软件升级即可在增加相应功能的同时,保障用户的技术投资。
设计特点
• 19英寸可安装机架,状态显示以及CompactPCI 背板
• 模块化结构,可扩展至多个媒体处理板和网络接口板
• 简化配置,即插即用技术
• 同MCU, 网关或混合设备一般的灵活设计
• 智能16:9制式, 可支持24个画面观看以及可选的自视功能
• 支持高清(720p)
应用特性
• 在一个或多个会议中连接多达160路视频点和48路音频点
• 在分屏显示和语音切换状态下,支持H.264标准
• 支持画面自动分屏和XGA、VGA和SVGA的PC演示功能
• 外部和内部以及呼叫者ID 密码保护
• 双视频流支持,可同时显示演讲人和演示内容
• 同Microsoft Office Communicator以及IBM Lotus Sametime集成
• 支持腾博Expressway™ 防火墙穿越技术
性能特征
• 网络选择和协议支持: SIP, IP, ISDN and V.35
• 带宽速率:从56 kbps 到2 Mbps
• 支持各种运营商的网络和视频设备
• 提供最高标准的内嵌式加密技术
• 自动降速功能可防止网络中断和保持持续通话

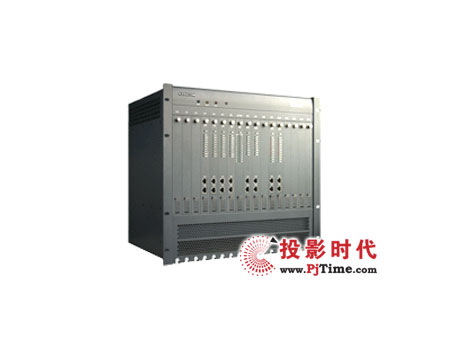

科达 KDV8000A多点控制单元(MCU)
科达 KDV8000A是一款高可靠、高性能的电信级多点控制单元,采用分布式处理和嵌入式技术,具有强大的接入能力和丰富的功能模块,兼容H.320、H.323协议,支持H.264编解码和H.239双流,支持广泛的网络协议,可灵活应用于各类视频会议系统,并可全面支持高清(1080i/P、720P)视频会议终端接入。
科达 KDV8000A多点控制单元(MCU)
优异的设计结构
模块化结构:基于模块化结构,具有14个业务插槽,可混插各类接口及功能模块,具备良好的可扩展性,可实现平滑扩容。
嵌入式设计:采用嵌入式操作系统,能有效防止病毒和黑客攻击,保证系统安全和可靠。
主控热备份:主控模块支持主、从热备份,一旦主模块发生故障,系统自动切换到从模块,保障不间断运行。
电源热备份:支持电源模块冗余热备份,任一电源模块故障均不会影响系统供电。
单板热插拔:各业务单板支持带电热插拔,维护时无需断电,保证系统持续运行。
散热系统:冗余散热系统设计,保证系统7×24小时稳定运行。
强大的接入能力
大容量接入:单机支持384路接入,可通过不同的模块组合实现容量的平滑扩展,可多机堆叠实现更大容量接入。
丰富的接口:支持E1、V.35、10/100M(FE)、1000M(GE)等多种网络接口,还可支持PSTN语音接口。
混网、混速:基于H.320&H.323双协议体系,支持可选的码率适配和媒体适配模块,无需外置协议网关和媒体网关即可实现不同线路、不同协议、不同编码速率、不同编码格式的多个终端同时接入。
多级级联:支持多级MCU级联组网,可实现主从MCU间的完全互连、互通和互控。
多网段接入:通过多网段接入功能,可同时接入多个相互隔离的网段间的终端设备,在保证网络安全的情况下实现跨网接入。
灵活的网络特性
内置代理:可通过内置代理提供防火墙和NAT的透明穿越,在对原有网络配置影响最小的情况下实现系统部署。
智能丢包恢复:支持视、音频码流的智能丢包恢复功能,通过丢包检测和重传机制来保证网络拥塞时的会议效果。
自动线路备份:当MCU与终端之间有多条线路相连时,可通过自动线路备份来保证任意一条线路中断时的会议连续性,包括多条E1间的自动备份或E1与IP之间的自动备份。
动态速率调整:可通过检测网络状况动态调整视频会议的码率,以自动适应网络性能,保证会议连贯性,提供更好的视音频质量。
码流平滑发送:为避免突发性码流造成网络拥塞,MCU可通过平滑发送策略来调整终端的码流传输速率,保证会议的稳定性。
服务质量控制:支持DiffServ、IP Precedence等QoS功能,配合网络的QoS策略,可保证拥塞网络环境下的会议效果。
终端码流控制:无需某终端上传码流时,MCU可控制该终端停止发送码流,从而有效节省网络带宽资源。
卫星网络适应:通过多种协议及码流控制机制,可部署卫星视频会议系统。
卓越的系统性能
广泛的兼容性:协议体系、视音频编码、网络传输以及各类应用功能均严格遵循ITU-T、ISO/IEC、IETF、IEEE相关标准,可与业界主流厂商的MCU、终端等设备互连互通。
全线编码支持:全面支持ITU-T、ISO/IEC相关视音频编码标准,通过领先的H.264视频编解码技术和宽频声音处理技术,可提供高清视频和高保真音效。
完善的安全特性:通过严格的认证与授权机制保证用户访问、系统管理和会议调度的安全性,通过密码锁定、128位AES加密机制保证会议内容的安全性,通过内置防火墙保证系统设备的安全性。
电信级稳定性:借助于N+1备份、电源/主控的冗余热备份、嵌入式操作系统、单板热插拔等优异的设计结构,以及智能丢包恢复、自动线路备份等灵活的网络特性,可保证设备及系统可靠运行,提供电信级稳定性支持。
良好的可管理性:可通过完善的网管功能,实现界面化的系统配置与管理,具备完善的告警监测、在线诊断、故障恢复及日志记录功能,保证系统的可配置性和可维护性。
强大的调度功能:提供强大的会议调度支持,通过内置Web服务以浏览器方式进行本地或远程登陆,借助于直观简洁的操作界面,实现灵活的在线管理与会议监控。
丰富的应用功能
多画面:提供4/9/16/N+1等各种多画面组合模式,画面可自动或手动切换。
电视墙:可通过电视墙解码模块实现各会场视、音频信号的高密集解码输出,提供高清晰的会议监控功能,每路信号可自动或手动切换。
混音:支持多方混音功能,混音参与方可手动定制或智能选取,借助于混音功能可实现多方交互式会议和会前点名应用。
双视频流:通过与终端配合可实现灵活的双视频流应用,类型及视频分辨率等参数均可在会议模板中设定。
数据会议:支持标准的T.120数据会议功能,实现电子白板、应用共享、文件传输、多方交谈等数据协作应用。
字幕:可通过会议控制软件进行会议字幕的在线设置与管理,字幕内容可手动录入或从文件中加载。
内置网守:支持内置网守,提供注册、地址解析、呼叫控制、带宽控制、区域管理等标准的H.323网守功能,支持计费功能,可向Radius服务器发送计费和用户认证信息。

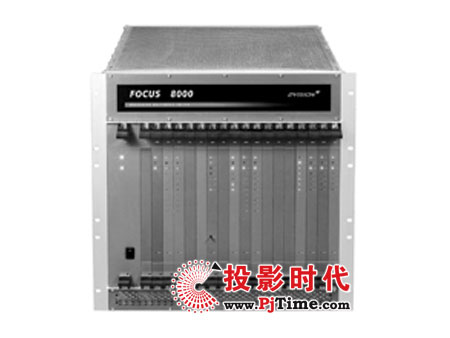

迪威视讯FOCUS 8000 多点控制单元MCU
FOCUS 8000是一款电信级宽带多点控制单元,是多点会议电视组网中的关键设备,它采用机架式高可靠性模块化设计,具有超大的接入容量和丰富的功能模块,可同时接入4种不同速率的终端,并具备多画面及电视墙处理功能。单级可连接24个8M终端,二级级联组网时可同时连接多达552个终端,每个终端速率最高可达8Mb/s。FOCUS 8000的操作控制软件具有界面友好,易于操作等特点。FOCUS 8000宽带多媒体交换机、FOCUS3100/FOCUS3200宽带高清晰一体化会议终端及传输网络组成一个高清晰会议电视系统,适用于政府机关、军队、公安、电力、教育、医疗、金融及电信运营商各领域的大型高档次的会议电视应用。
迪威视讯FOCUS 8000 多点控制单元MCU
性能特点
严格遵循ITU H.320标准。
符合广电总局宽带会议电视技术规范GY/T 209-2005。
支持T.120协议,内置T.120数据服务器, 可以实现电子白板、文件传输, 应用共享等数据会议功能。
持H.239双流,支持1280×1024高清晰的VGA画面传送。
机架式设计,各单板均支持带电热插拔。
模块化设计,可根据组网规模和功能要求灵活配置。
双电源设计,负荷分担、冗余备份,具备高可靠性。
支持220V交流和-48V直流两种电源供电模式,适应不同应用环境。
采用业界领先的电磁屏蔽技术,符合电磁兼容要求。
采用嵌入式实时操作系统,安全可靠稳定。
提供多种时钟同步模式,外接BITS时钟同步、本地时钟、线路提取时钟同步。
大容量,单级MCU可连接24个8M终端,两级级联可支持552个会场同时开会,支持多级级联。
超强大的语音处理能力,支持多达24路的MPEG-2数字混音。
采用群呼技术,召开会议时可并行呼叫所有会场,快速建立会议。
强大的网管功能,可实时监视各单板状态、线路状态及终端设备状态,有实时告警、在线检测、日志管理、在线软件升级等功能。可对接入的会议电视终端实现视频、音频、数据等的远端环回检测,方便管理和维护。
支持会议预约功能,可以提前配置会议,并在会议中心无人值守的情况下自动召开会议。
可同时召开多组会议,不同组会议可采用不同速率,单级MCU可同时召开12组会议。
友好的图形化用户操作界面,中文、英文等可选。
强大的会议控制功能,支持主席控制、导演控制、演讲人控制、声音激励及远端摄像头控制。
支持速率适配功能,可同时接入2M、4M、6M、8M等不同速率的终端,用户可以根据线路带宽情况灵活组网。
采用Reed-solom纠错算法,抗误码率达到10-4,保证系统在恶劣的网络条件下仍能正常运行,极大提高了系统对传输网络的适应能力。
支持自动降速率和升速率功能,当某条2M线路中断时,终端与MCU自动将传输速率降低而并不影响会议的正常进行,当线路恢复后,终端与MCU又可以自动提高传输速率。升降速可在2秒内完成,升降速过程中无黑屏、马赛克等现象,参会人员无明显感觉。
支持线路接口的N+1备份,当MCU与终端之间的传输线路故障时,自动切换至备份线路,保证会议的正常进行。
支持多画面功能,4画面、9画面、16画面等多种多画面模式可选。
支持电视墙功能,可同时显示24路分会场画面。
采用标准音、视频及线路接口,工程连线简单,便于施工和维护。
技术参数
遵循标准
系统标准 H.320
视频标准 MPEG-1/MPEG-2,广播级
视频分辨率 720×576,4CIF
音频标准 MPEG-1 layer 2,CD质量
音频采样率 48kHz
数据会议标准 T.120
双流标准 H.239
终端接入能力
24路×(1.5Mbps-8Mbps)
数据会议能力
同时接入数据会议终端:24路
接入带宽:64Kbps-384Kbps
支持电子白板、文件传送、应用共享及多方交谈等应用
LAN网络接口
速率:10/100Mbps
接口标准:IEEE802.3
连接器:2×RJ45
E1网络接口
速率:2.048Mbps
接口标准:ITU-T G.703,ITU-T G.704
连接器:192×BNC
诊断维护
内置环回,提供分级外环、内环诊断功能,支持故障告警、故障诊断、事件日志、配置日志等功能
远程管理
支持远程网络管理,支持远程维护和升级
协议标准:SNMP
物理特性
主机尺寸:19英寸10U标准机柜,宽482mm×高445 mm×深545mm
重量:27Kg
电气特性
功耗:< 300W
输入电压:AC 90-260V,DC –40--60V
电磁兼容特性
符合ETS300 386-2和IEC61000-4-2、IEC61000-4-4等标准
环境要求
工作温度:0-50ºC
存储温度:-25-90ºC
工作湿度:10-90%
存储湿度:5-95%
可靠性
MTBF:5万小时
通过3C认证

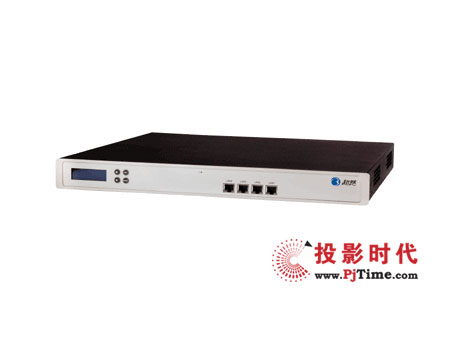

V80 MCU是视频会议系统的核心设备,通过它可组建多点视频会议,单台最大支持48个终端接入。支持多种视频、音频编解码格式,接入速率64K~2M,支持H.239双流功能,可以为各种不同需求用户提供综合视讯解决方案。V80采用嵌入式实时操作系统,稳定可靠,可7×24小时不间断运行。
迪威视讯V80多点控制单元(MCU)
性能特点
符合ITU-T H.323 、SIP标准
支持H.239双流。
支持广泛的视频编解码标准。
支持广泛的音频编解码标准。
内置的网守程序。
强大的穿越防火墙和NAT能力,扩展系统对网络的适应能力。
强大的电信级网管系统,可统一网管,也可分级网管,可实时显示系统中所有MCU和会议终端的状态和相关信息,有配置管理、日志管理、实时告警、在线检测、认证计费、在线升级等管理维护功能。
嵌入式硬件平台,系统稳定可靠,可24小时不关机连续使用。
操作简单,支持终端召开会议、定时会议、预约会议等功能。
技术参数
遵循标准
系统标准 H.323,SIP
视频标准 H.263,H.263+,H.263++,H.264
音频标准 G.711,G.722,G.722.1,G.728,G.723.1,MPEG4 AAC
数据会议标准 T.120,T.140
双流标准 H.239
加密标准 H.233,H.234,H.235
网络协议 PPPoE,HTTP, SNMP,TELNET,DNS, DHCP, RTP/RTCP,TCP/UDP, ARP
防火墙穿越 H.460
单台最大接入容量
24路2Mbps /48路 1Mbps
数据会议能力
支持电子白板、文件传送、应用共享及多方交谈等应用
LAN网络接口
速率:1000Mbps
接口标准:IEEE 802.3
连接器:1×RJ45
诊断维护
提供分级诊断功能,支持故障告警、故障诊断、事件日志、配置日志等功能
远程管理
支持远程网络管理,支持远程维护和升级
协议标准:SNMP
电气特性
功耗:< 150W
输入电压:AC 90-260V
环境要求
工作温度:0 ºC-50ºC
存储温度:-25 ºC-90ºC
工作湿度:10%-90%
存储湿度:5%-95%

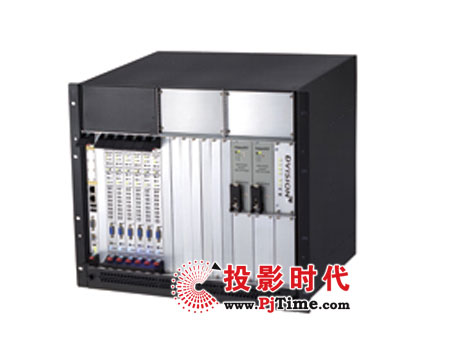

FOCUS 8600是迪威视讯推出的综合视讯解决方案中的核心设备,是功能强大的高清多媒体接入交换平台。FOCUS 8600是目前市场上功能最强大、技术最先进、集成度最高且易于维护使用的支持高清图像的多媒体交换平台之一,它集视频会议、电话会议、数据会议、流媒体服务器等功能于一身,可以同时接入专线视频会议终端、IP视频会议终端、语音电话终端、数据会议终端、流媒体点播终端,支持H.320、H.323混和组网,支持多种视频、音频编解码格式,可同时接入标清视频会议终端和高清视频会议终端,支持终端接入数率64K~8M,支持H.239双流功能,可以为各种不同需求用户提供综合视讯解决方案。FOCUS8600采用电信级产品架构,采用嵌入式实时操作系统,稳定可靠,可7×24小时不间断运行。迪威视讯推出的FOCUS8600综合多媒体交换平台为政府机关、军队、公安、电力、教育、医疗、金融及电信运营商各领域的大型高档次的多媒体通讯应用提供了综合的解决方案。
迪威视讯FOCUS 8600 多点控制单元MCU
性能特点
严格遵循ITU-T H.320/H.323、SIP标准,可接入不同品牌的标准H.320/H.323设备。
电信级产品架构,采用嵌入式实时操作系统,稳定可靠,可7×24小时不间断运行。
机架式设计,各单板均支持带电热插拔。
双电源设计,负荷分担、冗余备份,具备高可靠性。
采用业界领先的电磁屏蔽技术,符合电磁兼容要求。
支持220V交流和-48V直流两种电源供电模式,适应不同应用环境。
提供多种时钟同步模式,外接BITS时钟同步、本地时钟、线路提取时钟同步。
可同时接入专线H.320终端和IP H.323终端,支持多协议混合组网。
可同时接入标清视频会议终端和高清视频会议终端,接入速率最低64K最高8M。
支持编码适配和速率适配功能,可同时接入不同编码格式以及不同码率的终端。
超大容量设计,支持96个2M终端的接入。
支持视频会议、电话会议双备份,当电视会议中断时,电话会议仍可正常进行。
强大的多媒体录播功能,可现场以流媒体广播的方式将运动图像、语音、电子白板等PC信息进行同步直播,也可以现场硬盘录像后,进行VOD点播,点播时图像语音、数据可同步播放。
支持T.120协议,内置T.120数据服务器,可以实现电子白板、文件传输, 应用共享等数据会议功能,支持T.120级联。
强大的穿越防火墙和NAT能力,扩展系统对网络的适应能力。
支持H.239双流功能。
支持单播会议和组播会议模式,适应不同的网络应用环境。
支持MCU多级级连,可构建超大型视频会议应用。
可同时召开多组会议,不同组会议可采用不同速率。
支持64路PSTN会议电话接入,实现电话会议和视频会议的互通,以及互为备份。
强大的电信级网管系统,可统一网管,也可分级网管,可实时显示系统中所有MCU和会议终端的状态和相关信息,有配置管理、日志管理、实时告警、在线检测、认证计费、在线升级等管理维护功能。
独创的全局会议模式,采用统一进行会议配置和群呼技术,对会议中的各MCU和会议终端并行呼叫,在多级MCU级联组网环境中,可一次操作迅速召集会议,免除了在各MCU上分别进行配置召开会议的繁琐。
支持自动降速率和升速率功能,当某条传输线路带宽降低时,终端与MCU自动将传输速率降低而并不影响会议的正常进行,当线路带宽恢复后,终端与MCU又可以自动提高传输速率。升降速可在2秒内完成,升降速过程中无黑屏、马赛克等现象,参会人员无明显感觉。
支持专线和IP传输线路的互为备份,支持专线为主,IP为辅的线路备份,多种传输线路备份方案,系统更加安全可靠。
支持主叫呼集功能,用户通过本地会议终端,可直接发起多点视频会议,无需网管人员的协助或者进行会议预定。
支持多画面功能,4画面、9画面、16画面等多种多画面模式可选。
支持电视墙功能,可电视墙集中显示各分会场图像,满足节目传输、远程监控等多种应用需要。
技术参数
遵循标准
系统标准 H.320,H.323,SIP
视频标准 H.261,H.263,H.263+,H.263++,H.264,H.264HD、MPEG2,MPEG4
视频分辨率 QCIF,CIF,4CIF,720p,1080i,1080p
音频标准 G.711,G.722,G.728,G.723,G.729,MP2,MP3,AAC
数据会议标准 T.120,T.140
双流标准 H.239
加密标准 H.235
终端接入能力
专线终端: 96路2Mbps /48路4Mbps /32路6Mbps /24路8Mbps
IP终端: 24路8Mbps /32路6Mbps /48路4Mbps /96路2Mbps
数据会议能力
支持电子白板、文件传送、应用共享及多方交谈等应用
LAN网络接口
速率:1000Mbps
接口标准:IEEE802.3
连接器:2×RJ45
E1网络接口
速率:2.048Mbps
接口标准:ITU-T G.703,ITU-T G.704
连接器:192×BNC / 96×RJ48
诊断维护
内置环回,提供分级外环、内环诊断功能,支持故障告警、故障诊断、事件日志、配置日志等功能
远程管理
支持远程网络管理,支持远程维护和升级
协议标准:SNMP
电气特性
功耗:< 300W
输入电压:AC 90-260V,DC –40--60V
电磁兼容特性
符合ETS300 386-2和IEC61000-4-2、IEC61000-4-4等标准
环境要求
工作温度:0-50ºC
存储温度:-25-90ºC
工作湿度:10-90%
存储湿度:5-95%
可靠性
MTBF:5万小时

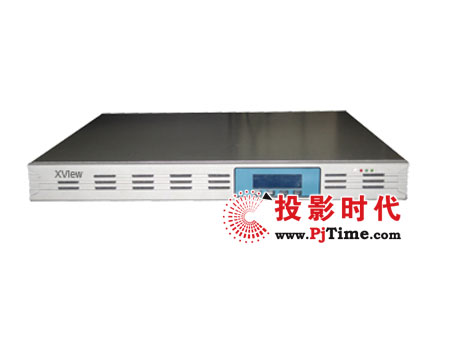

XView XE8000系列是第四代IP视频会议多点控制单元 MCU(Mutipoint Control Unit),采用高度集成化设计,集视频、音频和数据通讯于一体。其所使用 的硬件设备均经过精心挑选和多项测试,电气性能稳定;配合CS8000/CS9000硬件终端和迅流软件终端,为遍布全球的用户提供了画质清晰、动作流畅 的可视化通讯服务。
XView XE8000 MCU视频多点控制器
系统特性:
1. 采用最新嵌入式操作系统,大幅提升系统处理速度和MCU抗攻击能力
2. 高清晰图像效果,采用基于H.264、MPEG4的XVC图像编解码协议,提供高质量的图像
3. 提供基于WEB的远程会议管理功能
4. 主席控制与会议主讲控制相结合的会议控制模式保证会议有序进行
5. MCU支持内外网转发
6. 语音支持多通道混频
7. MCU支持级联
8. 超强的网络适应能力以及多种QOS保障机制,降低网络不稳定对会议的影响
9. 高安全可靠性设计,采用MD5不可逆加密技术以及多级权限管理安全机制,保证会议的安全
技术指标:
通讯协议: XVCP—XEngine Video Conference Protocol
视频编解码: XVC—基于H.264、MPEG4协议
音频编解码: 支持G.711,G.722,G.722.1,G.723.1标
准压缩算法
网络接口: 2个10/100Base-T RJ/45接口
网络媒介: DDN、ISDN、ATM、SDH、VPN、ADSL、卫 星专线等线路
防火墙: 跨越路由器及防火墙,保证系统安全
远程遥控功能: 支持远端摄像头控制
网络适应能力: 支持网络带宽自适应,多种QOS保障机制
物理参数: 尺寸:425mm×393mm×42mm(长×宽×高) 重量:5kg
环境要求: 工作温度:0℃~40℃
存储温度: -10℃~70℃
工作湿度: 5%~95%
电气特性: 工作电压:AC 100V~240V,50/60HZ 电流:6A 功耗:<65W
XView XE7000系列是第四代IP视频会议多点控制单元 MCU(Mutipoint Control Unit),采用高度集成化设计,集视频、音频和数据通讯于一体。其所使用的硬件设备均经过精心挑选和多项测试,电气性能稳定;配合软件视频终端,为用户提供了画质清晰、 动作流畅遍布全球的可视化通讯服务。
XView XE7000 MCU视频多点控制器
系统特性:
1. 采用最新嵌入式操作系统,大幅提升系统处理速度和MCU抗攻击能力
2. 高清晰图像效果,采用基于H.264、MPEG4的XVC图像编解码协议,提供高质量的图像
3. 提供基于WEB的远程会议管理功能
4. 主席控制与会议主讲控制相结合的会议控制模式保证会议有序进行
5. MCU支持内外网转发
6. 语音支持多通道混频
7. MCU支持级联
8. 超强的网络适应能力以及多种QOS保障机制,降低网络不稳定对会议的影响
9. 高安全可靠性设计,采用MD5不可逆加密技术以及多级权限管理安全机制,保证会议的安全
技术指标:
通讯协议: XVCP—XEngine Video Conference Protocol
视频编解码: XVC—基于H.264、MPEG4协议
音频编解码: 支持G.711,G.722,G.722.1,G.723.1标
准压缩算法
网络接口: 2个10/100Base-T RJ/45接口
网络媒介: DDN、ISDN、ATM、SDH、VPN、ADSL、卫 星专线等线路
防火墙: 跨越路由器及防火墙,保证系统安全
远程遥控功能: 支持远端摄像头控制
网络适应能力: 支持网络带宽自适应,多种QOS保障机制
物理参数: 尺寸:425mm×393mm×42mm(长×宽×高) 重量:5kg
环境要求: 工作温度:0℃~40℃
存储温度: -10℃~70℃
工作湿度: 5%~95%
电气特性: 工作电压:AC 100V~240V,50/60HZ 电流:6A 功耗:<65W

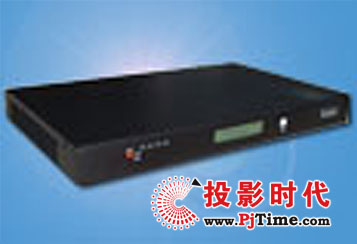

PRO-6000H-128 型MCU是海盟基业自主研发的一款高性能一体化多点控制单元,硬件采用高度集成化嵌入式设计技术,具有电信级的稳定性和大规模组网能力,支持大容量的多画面和无限制速率适配, 支持独有的智能包修复技术、唇音同步技术,支持多种组网技术,支持H.323-QB-SEAGUE-CS协议,支持MPEG4/H.264编解码和双流,稳定性高,集视频、音频和数据通信于一体。该MCU配合SeagueMeeting视频会议终端,可以实现高质量的视音频会议以及各项数据功能,为用户的远程沟通和数据协作提供了全方位的视讯交换平台。
PRO-6000H-128 多点控制单元(MCU)
² PRO-6000H-128 MCU具备良好的可扩展性,采用电信级嵌入式的设计。
² 采用MPEG-4/H.264流媒体技术,单台PRO-6000H-128 MCU配置最大支持 128 个终端。
² MCU支持最大的视频传输速率可达到8Mbps。
² 网络接口为标准的RJ45接口;
² 能同时召开32组独立的多点会议的能力,(这些会议由各自的会议管理员负责召集和管理,每一台会议终端可任意加入其中某个会议)。
² 提供远程会议管理,支持远程维护和升级。
² 具有友好的中文操作界面,界面直观,易操作。
² 支持视频中文滚动字幕、中文会议会标横幅。
² 支持远程视频会议选举投票。
² 具有监控管理功能,可不影响会议正常进行的情况下进行会议的管理功能。
² 支持会议终端动态多分屏,可在会议进行中任意选择和更改分屏显示模式,即动态的切换显示模式,用于实时显示多个分会场画面;
² 可支持会议终端软件多种分屏模式,如可分成1,4,6,9,13,16,25等分屏模式;
·分屏模式下,只要传输速率在384kbps以上,仍可以做到30 fps的帧频;
·分屏模式下支持混速率,128kbps-2048kbps,且MCU传送给各点的多分屏的速率和帧频与各点上传给MCU的速率和帧频相同;
·主会场观看各个分会场的画面(分屏),分会场观看主席会场的全画面;
·可以动态的切换以上两种方式;
² 提供会场多画面轮循功能(时间可任意设置);
² 提供主席会场的自动选看功能;
² 提供交互式数据会议功能。可以实现电子白板、应用共享、文件传输、多方交谈等功能;
² 提供CIF、4CIF等种编解码格式,并支持两种不同格式的编解码方式不对称传输的协调能力、图像帧频:1-30fps可调;
² 支持通过 MCU的远程遥控功能;
² 支持流媒体技术,能实现流媒体的实时广播功能;
² 支持整个会议过程的图像采集、编辑、存储功能;
² 提供终端双视频流传送功能;
² 支持多路音频混合;
·音唇同步:自动,图像延迟语音相对延迟≤200ms;
·能进行音频混合处理。
· 具有对终端音频控制功能(如静音、哑音、混音等);
² 会议控制方式包括自动控制方式、主席控制方式等多种管理方式;
² 液晶显示MCU系统;
² MCU管理软件的功能:
·管理软件为全中文图形界面,具备有简单明了的图形界面,应易于掌握,能对整个系统内所有会场的情况进行实时监测显示;
·支持会议管理功能,同时具备定义多个会议、调度已经定义的会议、删除已定义的会议等功能;
·提供用户级的权限管理策略,不同的用户可以独立召开自己的会议而互不影响,在此过程中MCU端不用人工干预;
·会议发起者可以在会议进行过程中锁定会议,锁定会议后其他用户不能进入到该会议。
·供多级管理权限:具有多级口令管理,可根据登录口令区分其修改数据及其他操作能力的权限;
·提供安全性管理:设备管理实行密码认证,可防止因误操作而改变参数设置;
· 可远程进行MCU的所有操作,应具有简单明了的中文菜单界面,易于操作。
技术指标:
型号 |
PRO-6000H-128 多点控制单元 |
产地 |
中国●南京 |
结构 |
19英寸1U标准机架嵌入式 |
协议标准 |
IETF XMPP H.323-QB-SEAGUE-CS优化 |
视频标准 |
MPEG-4/H.264 |
图象格式 |
QCIF/CIF/4CIF |
音频标准 |
G.723.1/ MP3/GSM610高清语音技术 |
系统管理 |
Web方式 |
远程维护 |
支持远程Telnet配置、维护 |
数据会议标准 |
ITU-T T.120 |
级联能力 |
多级 |
加密 |
AES 256位 |
功能 |
智能混音、1-25画面分割、双流、丢包恢复、码流适配 |
支持速率范围 |
64Kbps~8Mbps |
终端接入能力 |
128 路接入能力 |
网络接口 |
2路10/100/1000M Base-T、2路备份扩展 |
网络协议 |
TCP/IP、RTP/RTCP、HTTP Tunneling |
电气特性 |
输入电压:100~240V 工作频率:47.5~52.5Hz 最大功耗:≤60W |
环境要求 |
温度:0~45°C 湿度:10~90%(无凝结) 大气压:86~106KPa |
总重量 |
4.6Kg |
外形尺寸 |
430mm×270mm×44mm(宽×深×高) |
超越VX(VMediaX)系列 MCU是超然科技推出的一系列多媒体交换平台,在分组交换网上提供多媒体交换服务,是实现 IP 网络视频会议的中心交换设备。 超越系列MCU遵从ITU-H.323v4标准,兼容市场上所有的主流视频会议终端。超越系列MCU在设备兼容性、系统稳定性、操作方便性、会议安排调度灵活性等方面都有很好的表现,能够最大限度的满足用户的应用需求。它既可以向政府、机关、企业、学校等中小规模用户,也可以向网络提供商、业务提供商等大型用户提供专业级的视频服务。
超越VX4000-T是超然科技推出的一款增强型产品;它继承了超越系列一贯的优良表现,并在系统容量、系统扩展性、特色功能等多个方面具有业界领先的水平,具有很高的性价比,是您构建视频会议系统的首选。
超越VX4000-T视频会议MCU的特点
先进的整体设计
- 标准19英寸1U硬件设备,可上机架,适用于大规模网络集成服务。
- 硬件集成、嵌入式操作系统,安全稳定有效防范黑客和病毒攻击。
- 多网口及内置路由设计,适用多种复杂网络环境。
- 卓越的性能指标,最大支持128路会场,最高呼叫速率4096Kbps。
- 良好的兼容性,完全兼容各种H.323终端、MCU、网守和网关,为系统提供良好的可扩展性。
- WEB方式控制,无需任何专用软件即可实现远程管理与维护。
- 液晶面板实时显示,及时直观了解设备基本运行信息。
完善的系统功能
- 高清晰视频
支持H.264及MPEG4等最新的高清晰视频标准,可以在低带宽下保证高清晰,高流畅性的视频质量;
支持720P的动态视频分辨率,以达到更高的视频清晰度;
帧率范围1-30帧/秒,支持会议过程中手动设置,调整到最好显示效果。 - 呼叫方式
支持默认会议动态切换,方便终端直接主动呼入指定会议;
会议进行中呼叫新的终端无需添加终端列表直接呼入。 - 多画面功能
支持H.263/H.264下2、3、4、5+1、7+1、9、8+2、12+1、16、画中画等多种分屏模式;
每个单画面任意选择显示会场;
会议过程中分屏模式可以随意切换;
支持单画面与多画面在会议中共存(主会场看多分屏,分会场看主会场)。 - 组播功能
支持会议中实时组播的发送,及时向多人传送会议内容;
使用其配套VMediaX Player专用工具接收组播,保证良好的音视频质量;
操作方式简单方便,无需繁琐设置。 - 申请发言功能
支持利用终端遥控器进行申请发言;
支持中文显示申请发言会场的名称。 - 语音激励
MCU可根据各会场声音的大小自动切换到最大声音会场的画面;
可设定需要语音激励的会场。 - 双流功能
支持Dual Video双视频流功能;
支持People+Content双视频流功能;
支持H.239标准;
支持双流四分屏模式,达到1024×768分辨率;
进行双流会议时,MCU无需特别操作灵活性高,方便各会场快速发送或接收双流。 - 远遥功能(FECC)
支持远摇摄像头功能;
配合多分屏一起使用,使会议过程更自然、方便。 - 混速率
不同速率会场可以加入同一个会议;
自动速率调整,根据会议情况自动调整与会终端速率,智能节省网络资源。 - 字幕功能
支持会场名称和滚动字幕;
字幕颜色、背景色、透明度、滚动速度可调;
会场名称显示时间可以设置。 - 内置路由功能
内置路由功能,可以实现隔离网段的终端进行互通(无需MCU召集会议);
多网口支持跨接多个子网,提供穿越防火墙和NAT新的解决方案;
支持NAT动态穿越,无须设置。 - 会场控制
支持掉点自动重邀;
支持会场掉点保护;
支持会场轮询;
支持会场混音、静音控制。 - 级联功能
支持多台系列MCU进行级联,并实现统一控制;
支持与各标准H.323 MCU进行级联使用。 - 网闸管理
支持内置H.323 GK;
支持外置标准H.323 GK。 - 网络功能
支持Telnet,方便排查各种问题;
支持SNMP协议,适合大型网络对设备的统一管理。 - 信息统计功能
实时统计通话信息(包括视音频的实时流量、丢包率、网络延时),帮助管理员迅速排除网络故障;
实时统计系统资源占用情况,帮助用户查看设备使用情况能够合理有效的利用设备;
实时记录设备日志信息,支持下载,帮助准确及时的完成设备维护及故障排除。
超越VX4000-T视频会议MCU的技术指标
- 通信协议
H.323、Q.931、H.225、H.245、TCP/IP、RTP/RTCP、SDP、H.239、H.224、H.281 - 视频标准
H.261、H.263、H.263+、H.263++、H.264、MPEG4 - 视频格式
QCIF、CIF、4CIF、720P、VGA、SVGA、XGA - 音频标准
G.711A/U、G.722、G.722.1、G.7231、G.728、G.729a - 呼叫带宽
128Kbps~4096Kbps - 帧率
128Kbps~384Kbps 15帧/秒
384Kbps以上 30帧/秒 - 网络协议
TCP/IP、Telnet、SNMP、HTTP - 网络接口
4个以太网口 4×1000/100/10M自适应 - 液晶显示
显示网络配置,网络流量,会议状态,错误信息,系统运行状态,资源占用率 - 可靠性
MTBF(小时) 120,000小时 - 物理参数
物理尺寸 430mm×405mm×44mm
重量 净重8Kg,带包装重量10Kg - 环境参数
工作温度 15-40摄氏度
工作湿度 30%至90%非凝结 - 供电
电源 交流110-240V,50/60Hz
最大功耗 250瓦
