SUNPONY无线卫星视频监控方案

前言

第一章、

    在抢险和野外应急通信过程中，由于特殊的地理环境和特殊的行业，对通信的要求就有很大的不同，针对野外抢险、救灾等需要，我公司针对不同的情况采取不同的通信方案，如森林警察部队，经常在森林和草原进行防火救火，因为远离城市，通信设备的先进与否完全决定了第一时间掌握现场资料进行关键决策的前决条件，通信是圆满完成任务的基本保障。

    在野外现有通信设备有可能遭到不同程度的破坏，而卫星通信设备无需依赖任何地面设备，因此在现场最有效最快捷的通信手段就是卫星。随着科技的发展，卫星视频传输已经应用到全国很多的领域，由其是在灾害抢险现场中发挥着巨大的不可替代的作用。

    针对森林武警系统的特殊性，在现场卫星通信子系统中我们应用了海事卫星通信系统能够完成如下主要功能：

  卫星电话语音传输通信

  现场动态实时间图像实时传输

  现场无线内部/外部通信

  卫星数据传输通道

SUNPONY无线卫星视频监控系统及设备介绍

    该套应急系统中，强大的视频通信功能发挥着核心作用。首先，利用M4可以完成现场与外界视频传输通信的功能。同时，M4内置的无线基站可支持DECT无线手柄在现场半径300m的范围内通话，实现救援现场内部通讯的功能。

    我们设计了海事卫星M4+SUNPONY视频终端的动态图像传输系统，该系统是以海事卫星M4为主信道连接SUNPONY视频终端来实现动态传输的。整套系统搭建简便，携带方便（两个设备同时装在一个手提箱中），重量轻（整个系统总重小于20公斤），使用稳定可靠而且无需外接电源（海事卫星系统可支持待机70小时）。

    为保证系统的可靠性和持久工作能力，方案中还配备了2个18Ah的野外多功能电源及600W逆变器，为系统提供电力保障。

    指挥中心则需要安装一台支持ISDN线路的视频会议终端，我们配置了最大支持到ISDN至384kbps的终端，其特点是小巧稳定，图像质量好，适用于各类指挥中心和会议室，支持IP到2M的带宽。

1、海事卫星M4简介

     M4是最新推出的海事卫星终端设备，是海事卫星B站的换代产品。M4具有功能强大，可靠性高，体积小，重量轻，便于携带，易于操作等特点，它能够实现128Kbps ISDN同步高速数据速率传输，64K高质量语音，4.8K压缩语音、实时动态图像传输和动态图像存储转发等功能，基本可以满足野外通信所需的一切要求，同时运用M4可以很方便的组建野外临时指挥中心或远程移动网络，在应急抢险和处理紧急事件中起到了巨大的不可替代的作用。

2、海事卫星M4主要功能和应用

M4主机可提供的主要业务和接口：
128kbps / ISDN高速数据
64kbps 高质量语音
4.8kbps 压缩语音
内置DECT基站
标准ISDN接口
USB接口
标准RS232接口

3、M4提供128Kbps标准ISDN信道

    M4设备为你提供了真正的便携式ISDN（综合业务数字网）功能。使用与地球位置相对不变的卫星高质量覆盖地球中的任何一个地方使你很容易得到数据、话音、传真、网络、多媒体及局域网络的服务。你不用再依靠陆地通信线或局域网，因为M4设备将帮助你得到你所需要的所有信息。M4设备是第一种能够提供ISDN功能而且价格合理的便携式卫星终端。128kbps 数率意味着你可以用移动卫星通信可以具有的最高速率操作网络信息，发送或接收数据、传真、文字、文件以及图像传输。

     M4设备可以与你的计算机、掌上型电脑、膝上型电脑连接使用，所以可以与你公司网络连接得到所有功能。M4设备还可以作为一个强有力的通信中心提供许多增值服务。它可以为你的局部区域网（LAN）提供电源和灵活的设备，而不需要花很多钱去安装或铺设额外的线路。

    可以在M4上加载视频设备实现实时动态图像传输，加载视频电话会议系统实现电话会议功能，加载路由器实现远程网络功能等。

M4拥有内置DECT基站和小型交换系统

    M4设备中内置一个基于DECT制式的基站和一个小型交换电路组成了强大的内部通信网络，可以支持DECT数字无线手柄和数字ISDN电话的使用。M4主机中有标准ISDN 2B+D的内部通信信道得以实现数字无线手柄与数字无线手柄之间通话，数字无线手柄与ISDN电话通话，三方通话，呼叫转接等强大的通信功能。

     当您在应急现场搭建一个临时指挥中心时， M4的强大功能可以给您以巨大的帮助。它可以使在场的每一位领导和工作人员都拥有一部有线或无线电话在任何时候可以与外部取得联系或者内部电话相互呼叫，并且您可以根据需要将每一部分机设置一个唯一的外部呼叫号码或者外部呼叫组，实现组呼、群呼功能。

    M4的内置DECT基站最多可支持8部数字无线手柄，数字无线手柄使用范围为半径300米（室外）。方便用户在野外搭建临时指挥中心，多人共享通信信道。

5、M4拥有周到的设计和完善的服务

     一套完整的全球通重量仅仅不到4公斤，大小与A4文件夹相同。折页式天线紧凑地安装在调制解调器旁边，以承载电池、电子主元件及连接件；内设欧洲标准无绳电话，话音通过无声话筒传输，无绳话筒可以在挪拉全球通设备周围300米以内使用。

    M4设备小巧轻便，功能强大。主要由三瓣可折叠天线、射频单元、射频电缆、主机调制解调器和电池组成，结构紧凑携带方便。

    全世界卫星设备的制造领域中居领先地位。M4设备配有全球性的售后服务和支持网络来帮助你处理使用、功能、帐单、及任何其他技术或使用方面的问题。我们服务中心的所有人员都进行过综合的培训，可以保证全世界任何地方提供的服务水平都完全一样

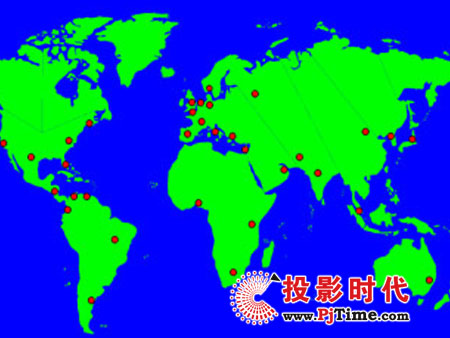

全球服务中心

6、海事卫星网络及M4数据传输路径

    国际海事卫星组织于1976年成立，至今已稳定运行20余年。它所使用的12颗同步高轨道卫星，为数十万个陆上和海上的用户提供服务。M4使用海事卫星组织的卫星进行语音和数据传输的。海事卫星组织共有12颗地球同步高轨道卫星，其中4颗主用，每颗主用都有两颗备用卫星，确保卫星信道在任何情况下畅通。

    海事组织的4颗主用卫星分别覆盖太平洋、印度洋、大西洋东和大西洋西四大洋区（在中国地区可以使用太平洋和印度洋两颗卫星）。这四大洋区覆盖了全球98%的地方（南极点和北极点500公里以内卫星无法覆盖）。所以，无论您在世界任何地方都可以通过海事卫星进行通信。

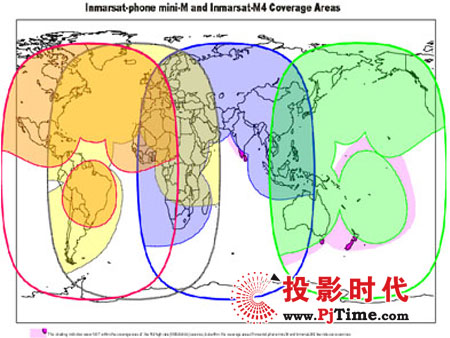

海事卫星覆盖图

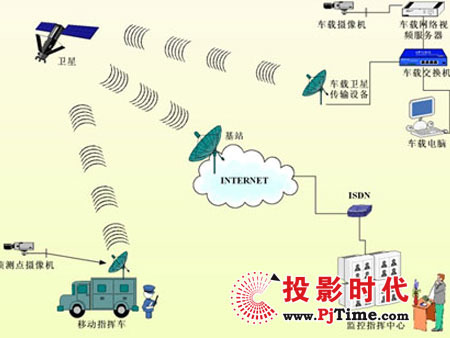

     海事卫星以其独有的高速语音和数据给野外作业以一个更大的通信空间，特别是高速语音128K的上网功能，不但使野外上网成为可能，而且是完全的实现。在野外可以将野外的数据和图像以压缩数据和即时方式发会总部或基地，为后方做及时的指挥和现场的了解有最准确的信息来源。在野外的部分只需要有一台海事卫星M4站和SUNPONY设备就完全可以将现场图片传输到后方基地，而基地只需要有一台ISDN 专线就完全可以将图像投放到显示器或大屏幕上，以身临其境的方式做现场指挥。

    如果两端都是野外作业，一端只需知道对方海事卫星M4的高速数据电话号码，就可以直接拨通对方的号码进行语音或视频的传输，而另外一端只需要有一台海事卫星M4和一台SUNPONY视频主机就可以完全将所有图像资料尽收眼底！

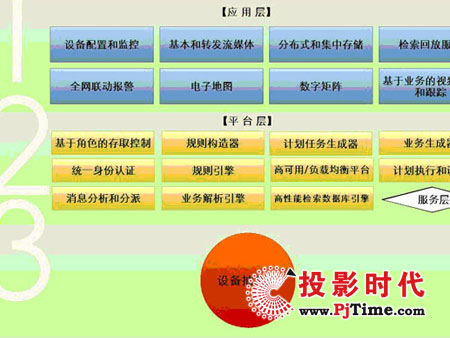

监控中心大型视频管理系统平台

1、中心主控:

    中心必须配置至少一台主控工作站，安装SPY-MONITOR监控中心主控软件，该主控软件可以实现实现对网络内所有数字图像设备的网络监视、控制、查询、浏览、刻录、电子地图报警等功能，具备最高的控制管理权限，通过可以外接对讲耳麦实现和现场的对讲指挥功能。基本规格的主控软件可以监控查询管理各类数字图像设备的最大64路图像数据。

2、中心分控:

  中心根据需要选配多台分控工作站，均安装SPY-CLIENT监控中心分控软件许可证，该软件相当于C/S分控端，基本功能同主控软件.。

3、中心系统管理服务:

  中心必须配置系统管理服务器，安装SPY-MANAGER中心系统管理服务器软件，软件模块可以对整个系统的人员、远程数字图像设备、远程报警设备、远程接入服务器的各种采样参数、联动策略设置、电子地图进行集中配置管理，同时实现对所有客户端（包括C/S和B/S方式）实时访问的权限控制和管理。

4、中心流媒体转发服务:

  当中心与现场网络带宽有限时，为了满足中心或其他远程客户同时对远程监控场所设备的访问，中心还需要配置流媒体转发服务器，内置SPY-TRANSMIT流媒体转发服务器软件用于流媒体转发。设置流媒体转发服务器的目的在于缓解网络带宽紧张的区域，对该区域内的CDMA集群无线视频传输主机的访问全部通过流媒体转发服务器软件模块来进行转发，使得该CDMA集群无线视频传输主机的视频服务只占一个通道。流媒体管理软件模块的多级设置可提高响应访问的效率，可以合理规划流媒体转发服务器软件模块的设置，以求更少的时间代价换取更高的带宽利用率。根据实际情况也可以在监控现场安装二级流媒体转发服务器和软件，实现WAN环境下二级流媒体数据转发功能，支持双网卡和跨网段应用环境，捆绑中心流媒体转发服务器软件使用。

5、中心网络存储管理服务

  为了保障数据安全，中心还可以配置网络存储服务器，内置SPY-STORAGE网络存储管理服务器软件，实现远程所有图像的实时录象、报警录象、中心集中备份和事后检索查询，存储的媒介可以是普通硬盘，也可以是磁盘阵列或磁带库。

6、系统功能

（1）超大视音频管理功能
（2）液晶电视墙功能（可选）
（3）用户权限管理：
（4）远程录像功能
（5）资料查询管理

远程系统日志查询：
系统可对前端设备依时间、操作员、操作类型进行系统日志查询。
远程工作记录查询：
系统可对前端设备依时间、操作员、操作类型进行工作日志查询。
本地管理：
系统提供本系统参数的设置、工作记录添加、工作记录查询、系统操作日志查询等功能。

第四章 、主要设备技术指标

1、卫星设备主要技术指标
系统规格
传输频率： 1626.5-1660.5MHZ
接收频率： 1525-1559MHZ
通道间距： 5/40KHZ
EIRP： 25DBW
G/T： -7dBK

规格和重量
尺寸： 高=68mm；宽=275mm；厚=12mm
折叠天线： 高=340mm；宽=774mm；厚=12mm
重量： 包括电池3.9公斤
不包括电池3.4公斤
环境条件
天线使用条件： -25~+55摄氏度
调制解调器使用条件： -25~+55摄氏度

电磁兼容性
EN300 339
TBR 44

接口
ISDN（RJ45-50）
RS-232（9针DSUB）
IR 接口
连接TA后可提供RJ11及其它接口设备

电池消耗
待机： 70小时
4.8kbps语音： 9小时
64kbps语音： 6小时
128kbps数据： 3小时

视频采集压缩设备

    SPY-1000系列采用嵌入式实时多任务操作系统（RTOS）和嵌入式处理器，完全脱离PC平台，系统调度效率高，代码固化在FLASH中，系统运行稳定可靠。

    SPY-1000系列具有视频信号和音频信号的H.264＋＋硬件同步压缩、压缩码流网络传输、监控支持等功能。通过网络可进行实时视频和音频预览，支持流协议（RTP/RTCP、RTSP）、支持IE浏览、支持双向语音对讲等功能。

物理接口

1路（SPY-1000）视频输入
1路语音输入，1路语音输出＆#61557;
1个标准以太网RJ45插座（10M/100M自适应）＆#61557;
1个标准RS-485串口RJ45插座
1个标准RS-232串口RJ45插座＆#61557;
视音频压缩功能
采用H.264＋＋视频压缩标准，压缩比高，清晰度好
压缩代码具有自主知识产权，使用灵活＆#61557;
实时每路每秒25帧独立硬件压缩＆#61557;
不仅支持变码率，而且支持变帧率，在设定视频图像质量的同时，也可限定视频图像的压缩码流

支持分辨率:
PAL:4CIF (704*576), 2CIF(704*288),DCIF(528*384),CIF（352*288）, QCIF（176*144）；
NTSC: 4CIF (704*480), 2CIF(704*240),DCIF(528*320),CIF（352*240）, QCIF（176*120）；
网络处理功能
支持TCP/IP协议
可以通过网络设置参数，实时浏览视频和音频信号、查看视频服务器状态，网络报警联动，通过网络存储压缩码流
支持动态宽带拨号接入互联网（PPPoE协议）
通过网络控制云台和镜头
通过网络远程升级，实现远程维护
RS-485与RS-232接口支持网络透明通道连接，客户端可以通过视频服务器的透明通道控制串行设备　
通过RS-232串口设置和查看视频服务器参数
支持窄带传输
监控支持功能
多级用户权限管理，保证系统安全
支持多区域移动侦测
支持OSD。日期和时间的位置、灰度可以设置，日期和时间自动增加
支持LOGO。LOGO的位置可设置
支持水印（WATERMARK）技术。
