视频监控系统组网

   大型厂区网络监控系统从结构上划分，一般可分为三级，从下往上包括：

   l 前端监控点：负责对各监控现场图像信息的采集、编码和传送。

   l 监控分中心：由于大型厂区规模较大，监控点数量比较多或是由几个分厂组成，所以考虑在每个分厂设置一个监控分中心，或者将整个厂区分为几个区域，每个区域各建一个监控分中心，负责该区域各监控点的设备管理和监控

   l 监控中心：负责对整个厂区的用户管理及各监控点的设备管理和视频监控

   传统的监控采用的是模拟化的解决方案，即利用模拟摄像头对现场图像进行采集，通过视频线或者光端机进行近远距离传输，在监控中心通过模拟矩阵、DVR等设备进行信号提取、线路切换、图像存储、上监视器。这种解决方案的主要问题在于：

   l 无法适应多级网络架构下的集中管理

   l 浪费了传输资源，布线、施工成本高

   l 基于模拟视频的传输易受干扰，难以保证图像传输质量

   l 无法实现远程监控及调度功能

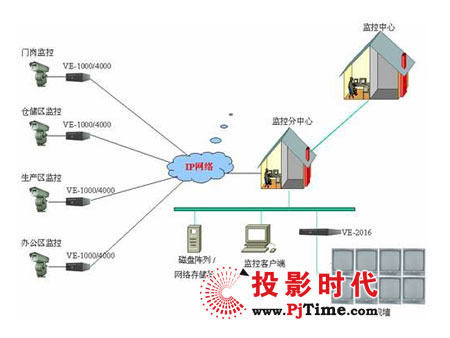

   采用网络化的视频监控技术，就可以解决模拟监控存在的以上问题，大大提高监控效率和管理水平，同时也大大提高了监控系统整体投资的经济性。我们假设整个厂区已经铺设了数字化的光纤传输网络，在各监控点可以提供10/100/1000M的以太网接口，整个方案构成如下：

   一、前端监控点：

   前端监控点负责对门岗、仓储区、生产区、办公区等监控点的图像信息进行采集、编码和传送。将这些监控点的摄像机和卓扬网络视频服务器连接，就近接入厂区专用数据网进行传输。如果监控点比较分散，可以考虑采用卓扬科技单路网络视频服务器VE1001，如果监控点比较集中，则可以采用卓扬科技多路网络视频服务器VE1104、VE1416或者VE4416。

   各监控点只需在设备安装时对设备IP等信息进行初始设置，此后无需对设备进行设置和管理。该管理功能由各监控分中心或更上一级的监控中心统一负责。

   二、监控分中心

   监控分中心负责区域设备的统一配置、维护、监控。在交管分中心，利用卓扬科技VSTAR视频管理软件，可以实现对前端设备的配置、图像监控、录像查询、回放、云台控制等功能。

   VSTAR视频管理系统支持分布式存储技术。存储包括两级，一级是在设备侧，即存储在本机的IDE硬盘中，另一级是本地管理中心，每一个本地管理中心，根据设置选项保存它所负责的视频产品的音视频录像数据。考虑到线路资源的占用，本方案中我们建议在各监控分中心对监控图像进行统一的录像和保存，上级监控中心可以远程查询、调用录像信息。

   在监控分中心，可以利用PC式监视器对前端监控点的图像实时监控，也可以利用卓扬科技VE2000系列多路视频解码器，将以太网传输过来的图像进行解码，接入模拟监视器或者电视墙进行监控。
