DIS CDS 4000 会议讨论系统解决方案

系统特征



    DIS CDS4000 是通用的会议讨论系统，无论你是设计一个小型会议讨论组或有几百个代表的大会， DIS 都能提供一套最好的会议系统。

    CDS4000 系统基于微处理器技术，它的特色是单线缆拓扑结构，适于各种应用的场合。 CDS4000 系统已经超过了 50 年的经验，以顶级的性能与优越的音质相结合，更具备强有力的机械结构和端庄的艺术外形。

•  容易设置

    CDS4000 系统的用户友好性确保其容易使用和操作，服务工作人员（如在会议和大会中心的工作人员），尽管没有经过特殊的技术培训，只需花费一分钟的时间即能将 CDS4000 系统设置好。

•  可移动式或固定安装式

    CDS4000 的组件设计成轻巧、庄重的外观，确保产品的外形在使用时令人赏心悦目，所有的会议单元都可设计成移动式或固定安装式应用。此外， CDS4000 还具备附加多种系列的配件来满足特殊的用户需求。基本的 CDS 4000 系统可以应用于讨论会、会议室、政府办公室、委员会、新闻中心、法庭等各种应用场合。
基于 CU4005 中央控制器的 CDS4000 系统，在一条链接环路上总共可控制 50 个会议单元，其中最多可设计 10 个主席单元。只需简单地将一个单元连接到另一个单元，就准备好开会了。如果选择 CU4010 中央控制器，则可用两路链接控制 100 席会议单元。

    简单的链接设计使系统安装简单、容易操作。只需按会议单元的“发言 / 请求”按键（开 / 关）及主席机的“关闭代表发言”优先键，就可确保会议系统避免传统扩声的单调和烦恼。CDS4000 系统单元内置高保真的扬声器，提供清晰的演讲可懂性。

•  增强的选项

CU4005/CU4010 还包含一些设备，用于控制演讲和收听单元的权力范围，使会议变得有组织和顺序：

•  面板的 LCD 屏显示关于基本的自动发言模式“ Auto ”或轮候发言“ Fifo ”的信息。可以设置 1~6 个代表机同时激活。“ Fifo ”包含请求发言的轮候清单，该清单可自动激活。同时，你可以通过 LCD 显示屏观察声音设置和系统状态 —— 而且很容易进行自动性能检测。

•  CU4005/CU4010 系统主机具备连接外部设备的接口，如：连接翻译系统、录音机或广播系统。前板 有几个轻触式操作按键和一个明亮的显示屏。背板具备专业音频的 XLR 卡龙插和 Sub-D 接口，确保主机与会议单元、外部音响系统、翻译系统或录音设备的最佳连接。叠加 10 台 CU4010 单元总共可以控制 1000 个会议单元。

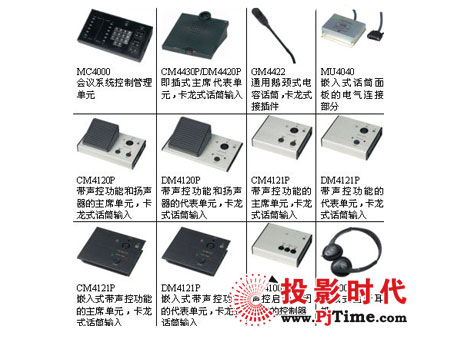

•  由于轻巧的话筒控制器 ——MC4000 端庄的外形设计，它可放置在会议室的首席或其他的位置。

•  CM/DM4400 便携式会议单元的特色，是内置高保真扬声器及隐蔽的线接头。有两种类型： 4410P 已包含固定灵活的鹅颈话筒， 4420P 具备 XLR 卡龙接头，可接各种不同长度的可分离的鹅颈话筒或手持话筒，每种型号都可用于主席机和代表机。

•  CDS4000 鹅颈话筒和手持话筒集成双重橡皮套，这样确保隔离桌面和话筒固定座的声音，防止机械噪声进入话筒。话筒套上置了一个高亮度的 LED 红色灯环，指示话筒的开关状态，在白天或高照明度的环境下都可以看得很清楚。

•  MC4000 话筒控制单元可用键盘进行远程手动操作，并可显示“正在发言”、“请求发言”、“优先发言”、“预选”等更多信息。通过 MC4000 单元，主席可以决定哪个代表先发言，而不管谁先请求。

更先进的功能——软件控制

更先进的功能 —— 软件控制

    CDS4000 控制软件是一套先进的控制软件，这套软件用于 Windows 操作系统，有名字 处理、代表资料、定时功能、讲话记录、屏幕分别提供本地主席监控、地理布局模拟等功能。

    CDS4000 控制软件可以分配与会者的实际姓名到指定的话筒单元。程序有很多功能：处理代表名字及资料、定时发言、演讲记录和用于下载名单的资料库。同时，屏幕内容可以分开显示，可提供本地监视器给主席。

    另外， CDS4000 控制软件还可以将会议室的模拟布局拷贝到电脑屏幕，使主席不仅可以看到谁在发言和请求发言，还可以看到他们的模拟位置。

● 声音激活功能

    DIS 会议系统有具备声控功能的 4100 系列，讲话时不用发言按键激活。这种单元可以实现动态控制，防止无请求的话筒打开。

•  系统主要器材的技术规格

•  CU4005 、 CU 4010 中央处理器

     CU 4005 、 CU4010 中央单元是 CDS4000 会议讨论系统的微处理器，它被作为一个基本的、必需的单元使用，实现系统完全自动化控制的同时，还负责整个系统的电力供应。如果配合计算机或其他的外围控制设备，更能体现系统的智能化和易用性。

    CU 4005 、 CU 4010 控制器可以进行最多 10 台的叠加链接，用于控制最多 1000 席的会议单元。内置功放为每一个会议单元提供清晰的语音重现，任何一个 CDS4000 系列的器材都可以与 CU4010 组成一个完善的会议讨论系统。

•  可以进行最多 10 台的叠加链接，在任意地方最多可以连接 10 位主席单元
•  控制最多 1000 席所有 CDS4000 系列的器材
•  RS232/RS422 数据通讯口兼容计算机或其他的外围控制设备
•  兼容第三方控制系统如 AMX 、 Crestron 或其他的控制设备
•  自由发言、自动发言、优先发言、轮候发言等多种模式设定
•  运行会议模式的菜单引导规划管理
•  通过计算机或其他外围设备可以进行更多的智能化控制
•  会议单元内置扬声器的音量控制
•  外接音响系统的输入电平控制
•  实况使用状态、与会话筒数量及其他内容 LCD 字符显示
•  用于多种外接设备如：同声传译系统、电话耦合器、录音机等应用接口
•  内置会议系统和会议单元独立测试程序

DIS CDS 4000 会议讨论系统解决方案

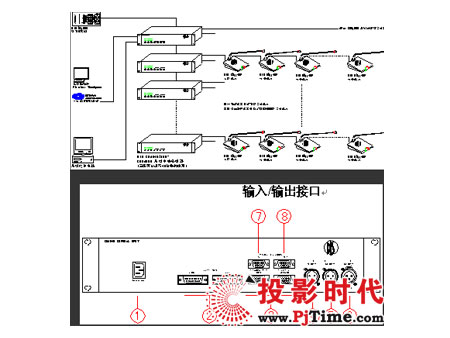

CDS4000 系统安装示意图

1 110V~260V@50/60Hz 主电源供应
2 会议话筒连接（ CU4005 一个通道， CU4010 两个通道）， 15 针 D-SUB 阴型接头
3 对其他 CU40xx 系列产品的连接， 15 针 D-SUB 阴型接头
4 可选－ 40dB 平衡式音频输出， 3 针卡龙头
5 0dB 平衡式音频输出， 3 针卡龙头
6 100mV- 5V 外接平衡式音频输入， 3 针卡龙头
7 可选 RS422 输入 / 输出， 9 针 D-SUB 阴型接头
8 可选 RS232 输入 / 输出， 9 针 D-SUB 阳型接头
会议话筒容量
• CU4005 ： 50 席会议单元，一个通道
• CU4010 ： 100 席会议单元，二个通道
频率响应
• 话筒输入～线路输出范围： 35Hz- 19kHz
• 话筒输入～喇叭输出范围： 100Hz- 13kHz
• 线路输入～喇叭输出范围： 130Hz- 13kHz
• 总谐波失真： <0.1%
• 信噪比： >68dBA
输出功率
• CU4005 ：最大 30W/50V
• CU4010 ：最大 60W/50V
外形规格
• 尺寸： W475 × H88 × D 317 （ mm ）
• 重量： 8.9 公斤
功率消耗
• CU4005 ： 140W
• CU4010 ： 360W
• DIS DM/CM4410P 会议单元
DM/CM4410P 是 CDS4000 会议系统的便携式主席、代表单元，由鹅颈话筒、扬声器、控制开关组成：
• 鹅颈话筒上带有自动开关的红色 LED 显示光环，易于确认发言人的方位
• 单一电缆“手拉手”串连方式
• 双重橡皮缓冲，低噪音驻极体鹅颈话筒
• 3″ 高品质扬声器，确保语音的高度还原
• 可以方便更换的防风罩
• 自动在系统中设定 ID 地址
鹅颈话筒部分
• 话筒类型：驻极体心型指向
• 频率响应： 100Hz- 15kHz
• 灵敏度： -22dBv/Pa
• 最大声压级： 125dB @3% THD
• 等效噪音： App. 20dB SPL
• 前后比： >20 dB @1 kHz
扬声器部分
• 直径： 66 毫米
• 重量： 134 克
• 频响范围： 150Hz- 15kHz
• 最大功率： 0.5W RMS
外形规格
• 尺寸： W150 × H61× D168 （毫米）
• 鹅颈话筒长度： 35 厘米
• 重量： 0.9 公斤

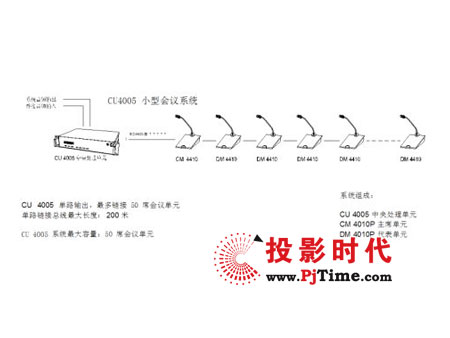

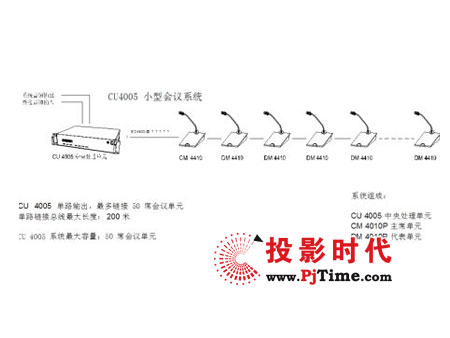

CDS4000系统应用方案一（简易会议模式）

CDS 4000 系统应用方案一（简易会议模式）

系统配置清单：

序号	型号 / 内容	单位	数量
1	丹麦 DIS CU4005 会议系统中央处理器	台	1
2	丹麦 DIS DM4410P 会议系统代表单元	台	49
3	丹麦 DIS CM4410P 会议系统主席单元	台	1
4	丹麦 DIS CA4000 会议系统 30 米延长线缆	条	1
5	丹麦 DIS CO4000 会议系统 15 针 SUB-D 型连接头	套	2

简易系统说明：

•  CU4005 中央处理器单路输出，每台可以连接 50 席会议单元或会议控制台。
•  CU4005 最多可以进行 10 台叠加，控制 500 席会议单元或会议控制台。
•  DM4410P 代表单元的数量仅供参考，实际使用数量可以自行配置。
•  CM4410P 主席单元的数量在常规会议系统中通常设置为 1 台。
•  CA4000 会议系统 30 米延长线缆的长度仅供参考，需视乎实际场地才能精确计算

CDS4000系统应用方案二（小型会议模式）

CDS 4000 系统应用方案二（小型会议模式）

系统配置清单：

序号	型号 / 内容	单位	数量
1	丹麦 DIS CU4010 会议系统中央处理器	台	1
2	丹麦 DIS DM4410P 会议系统代表单元	台	99
3	丹麦 DIS CM4410P 会议系统主席单元	台	1
4	丹麦 DIS CA4000 会议系统 30 米延长线缆	条	2
5	丹麦 DIS CO4000 会议系统 15 针 SUB-D 型连接头	套	4

小型会议系统说明：

• CU4010 中央处理器 2 路输出，每台可以连接 100 席会议单元或会议控制台。
•  CU4010 最多可以进行 10 台叠加，控制 1000 席会议单元或会议控制台。
•  DM4410P 代表单元的数量仅供参考，实际使用数量可以自行配置。
•  CM4410P 主席单元的数量在常规会议系统中通常设置为 1 台。
•  CA4000 会议系统 30 米延长线缆的长度仅供参考，需视乎实际场地才能精确计算

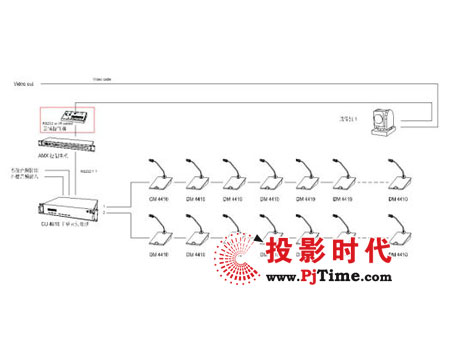

CDS4000系统应用方案三（声像跟踪模式）

CDS 4000 系统应用方案三（声像跟踪模式）

系统配置清单：


系统配置清单：

序号	型号 / 内容	单位	数量
1	丹麦 DIS CU4010 会议系统中央处理器	台	1
2	丹麦 DIS DM4410P 会议系统代表单元	台	99
3	丹麦 DIS CM4410P 会议系统主席单元	台	1
4	丹麦 DIS CA4000 会议系统 30 米延长线缆	条	2
5	丹麦 DIS CO4000 会议系统 15 针 SUB-D 型连接头	套	4
6	丹麦 DIS RS4232 中央处理器 RS-232/422 通讯插卡	套	1
7	摄像机	台	1
8	云台	台	1
9	云台镜头控制器	台	1
10	中央集成控制系统	套	1

声像跟踪会议系统说明：
• CU4010 中央处理器 2 路输出，每台可以连接 100 席会议单元或会议控制台。
• CU4010 最多可以进行 10 台叠加，控制 1000 席会议单元或会议控制台。
• DM4410P 代表单元的数量仅供参考，实际使用数量可以自行配置。
• CM4410P 主席单元的数量在常规会议系统中通常设置为 1 台。
• CA4000 会议系统 30 米延长线缆的长度仅供参考，需视乎实际场地才能精确计算
• 摄像机、云台及控制设备的数量只供参考， CU4010 中央处理器只有 1 个 RS-232 端口
• 云镜控制器或摄像机必须具备 RS-232/422 通讯端口才能与 CU4010 连接
• 如果摄像机自身已具备自动声像跟踪功能，则云镜控制器和中控系统可省略

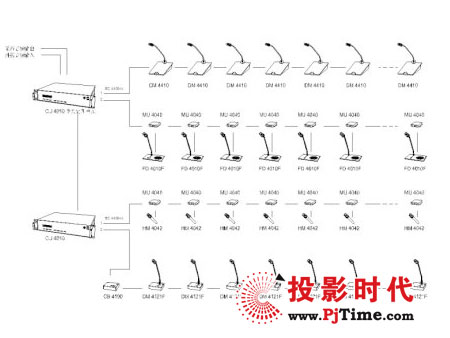

CDS4000系统应用方案四（中型会议模式）

CDS 4000 系统应用方案四（中型会议模式）

系统配置清单：

中型会议系统说明：
•  CU4010 中央处理器 2 路输出，每台可以连接 100 席会议单元或会议控制台。
•  CU4010 最多可以进行 10 台叠加，控制 1000 席会议单元或会议控制台。
•  代表单元的数量仅供参考，实际使用数量可以自行配置。
•  主席单元的数量在常规会议系统中通常设置为 1 台。
CM4121F/DM4121F 会议单元是不带扬声器的嵌入安装模式
• CM4120F/DM4120F 带扬声器和声控功能的便携式型号可供选择CA4000 会议系统 30 米延长线缆的长度仅供参考
