大屏幕拼接系统设备-信号切换产品推荐

科迪 Kd7400 DVI信号矩阵切换器

    一个完整的大屏幕拼接墙系统由多个单元体共同拼凑而成，使用多个显示设备共同显示一个整屏的图像，主要由拼接显示模块、多屏处理器、信号切换与分配、控制系统等部分组成。其中，信号切换部分由视频信号和计算机信号切换组成。该部分主要是将视频信号和计算机信号切换到图像处理器或投影单元的输入端等以供显示。

    kd7400 DVI矩阵是大连科迪基于多年数字矩阵研发经验而推出的DVI信号切换矩阵，采用最新技术和芯片，具有极高的信号传输质量，可广泛应用于AV视听行业和节目制作系统。

    大连科迪对数字信号传输和切换已经有近十年的研究，推出数字矩阵产品也有五年的时间，2006年，kd7000系列数字矩阵曾被列入“国家级火炬计划项目”，确定其“国内领先、国际先进”的技术地位。

    kd7400 DVI矩阵的设计规模从2*1~16*16，可以满足当前的系统应用需求，随着数字信号在系统中应用的发展，如今，kd7400 DVI矩阵整体设计规模最大可达128*128。

德浩科技 VGA系列矩阵切换器

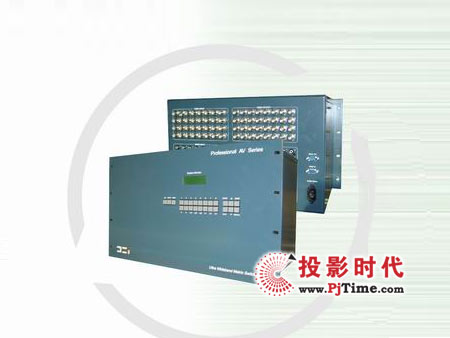

   DET公司的 AV系列音视频信号切换器矩阵是专门为音、视频信号的显示切换而设计的高性能智能矩阵开关设备，用于将各路电脑信号输出通道中的任一通道上，该系列产品广泛用于大屏幕投影显示工程、监控调度中心、指挥控制中心、多媒体会议室等场合。

    本产品是具有高可靠性的智能设备，设计中采用容错技术，并可以自我判断故障点、启用备用电路，并采用了高抗干扰能力的通信接口电路，保证了通信的可靠性，具RS232通信功能，用户可以方便的完成演示过程中的信号切换。

    本产品带有断电现现场切换记忆保护、LCD液晶显示等功能，具备RS232通讯通讯接口，可以方便与电脑、遥控系统或各种远端控制设备（如快思聪、AMX控制系统）配合使用。

    功能特点：

• 兼容复合视频、分量视频、HDTV
• 350MHz(-3dB)的满载视频宽带
• 16组全局状态记忆
• 前面板LCD显示操作信息和IO通道信息
• 简洁便捷的键盘控制和可级联的RS-232控制
• 通过ID码配置可方便地通过RS-232接口控制254台的RGB矩阵、VGA矩阵以及AV矩阵
• 内置宽输入电压国际通用电源
• 可机架安装的全铝合金机箱

格芬 8x8 DVI矩阵切换器

   格芬 8x8 DVI矩阵切换器为用户提供了一个简单、可靠和高效的方式来创建一个多台电脑的工作站。通过远程控制，每个显示设备都可以访问任意一台电脑主机。当然，你也可以配合格芬的延长器使用，这样的话就可以将本地的设备延长到远端来操作了。其性能包括：通过8个工作平台访问8台电脑，提高了工作效率、保持完美、精致的HDTV分辨率可达1080p、2k以及1920x1200、可以通过红外遥控器控制、使用双绞线连接，远程控制距离可达300米、可使用串行RS232端口控制远程计算机、支持DVI监视器的DDWG标准。

工作原理：

济南金达莱分体式矩阵切换器

    2008年7月，济南金达莱电子技术有限公司成功研发出分体式大规模BNC矩阵切换器。该系列矩阵通过对产品进行专门设计后，实现了64X32规模的VGA、AV分体式矩阵切换器（MT-VGA-6432-BNC、MT-AV-6432-BNC）的生产。

    由于产品采用了分体技术，对于各种信号的隔离效果较好，因此产品的抗干扰能力得到了极大的加强。并且由于产品整体采用了分体式的结构，因此产品体积得到了有效的控制，方便了客户的施工和使用。

　　当然除了以上的优点以外，分体式结构的独特之处还在于，调试和施工的简便。整个矩阵切换器由于信号通路相互之间是分开的，通过不同的几个箱体进行传输，因此在调试过程中对于每一种信号的的辨别更简单，其中一路发生问题不会影响到其他部分的使用，使得产品的可靠性更强。

兆科 MT-808D数字DVI矩阵切换器

    兆科 MT－808D为8路输入，8路输出数字矩阵切换器，可用于对DVI、HDMI信号的切换。主要运用于全数字化投影显示系统的信号交换控制。

技术性能

支持断电现场保护
支持RS232控制
支持8路DVI－D输入和8路DVI－D输出
支持网络远程控制（选配）

技术指标

输入路数：8路DVI－D
输出路数：8路DVI－D
接口形式：DVI－D
时钟频率：24MHZ ~ 165MHZ
最高分辨率：1600  x 1200 @60HZ
控制方式：前面板、RS－232、网络
外形尺寸：482 x 132 x 240 mm(W x H x D)

克默高性能HDMI信号矩阵切换器

克莱默高性能HDMI信号矩阵切换器

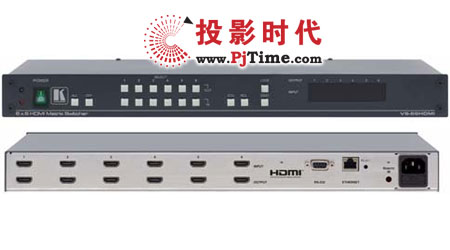

    克莱默高性能HDMI信号矩阵切换器 VS-66HDMI，具有时钟再生和均衡功能，6路输入的任意一路或所有输入自由切换到6路输出的任意一路或所有输出，是Pro AV和家庭影院应用的理想选择。

    VS-66HDMI使用克莱默高技术的时钟再生和均衡技术，在长距离的传输中，自动重建数字信号的完整性，确保信号准确的输出。同时，该设备也提供增强的EDID (Extended Display Identification Data)处理，自动获取连接的监视器的EDID设置并存储，保证稳定可靠的连接，确保输出最佳的信号质量。

    日益普及的HDMI（高清晰度多媒体接口），VS-66HDMI从容面对，每个通道支持高达1.65Gbps带宽，适用于分辨率高达UXGA，60Hz刷新率和所有的高清信号的分辨率，HDCP (高清晰度数字内容保护).兼容，每个输出提供了一个输出断开功能，可以预先设置12个状态存储， 方便随时调用。

    VS-66HDMI有多种控制方式，灵活的应用在各种需求中。可以使用前面板按键控制，红外线远程遥控操作，或者通过网络连接控制，提供RS-232串口控制，方便于使用触摸屏系统，个人电脑和其他串口设备控制。支持前面板锁定功能。
