迪威视讯视频会议系统新品放送

迪威视讯FOCUS2100 视频会议终端

    深圳市迪威视讯股份有限公司正致力于开发和生产以MPEG2、MPEG4和H.264等新一代视频技术为核心的系列产品，包括视音频编解码器、网管系统、复用器、MCU、会议电视终端等，可广泛应用于会议电视、远程监控、数字视频广播（DVB）等诸多领域。

　　公司产品起点高，独创性强，着眼于中国未来的宽带通信增值应用，依托雄厚的技术优势，性能日趋成熟，带动市场迅猛发展。公司产品和系统广泛应用于政府、电信、广电和军队等多个行业和领域。 公司高清晰会议电视产品相继在全国会议电视网完善工程、中国电信集团高清晰会议电视骨干网和中组部全国会议电视网等多个重要项目上获得应用，充分显示公司在宽带视频通讯领域的技术领先优势和实力。

　　在专业级的视讯产品应用中，DVISION已经成为一个公认的品牌。特别是DVISION产品的宽带、高清晰、多用途的视频通讯的产品概念的定位逐步为用户所接受，从而引领中国宽带视频通讯市场。

    FOCUS2100是迪威视讯推出的采用最先进的视音频编解码技术，集合强大的视频会议、数据会议等功能于一身的会议室型视频会议终端产品。FOCUS2100结构紧凑，外形美观，便于携带，使用方便。输入输出接口清晰明了，连接简单。支持H.323协议，支持H.261、H.263、H.264标准，传输码率从64Kbps-2Mbps，可以适用于各种网络状况和不同的应用需求。图像、声音可以达到广播级质量，色彩鲜明，画面清晰，音质优美。FOCUS2100支持最新的H.239双流功能，计算机画面显示分辨率达到1280×1024。内置小型MCU，可以方便地组织小型会议，操作方便灵活，功能强大。


性能特点

    严格遵循ITU H.323、SIP标准。

    人性化交互界面设计，遥控器控制，简单明快的中文界面，操作简单，一目了然。

    支持多种网络传输速率：64Kbps～2Mbps；支持H.261、H.263、H.264视频标准，实现在低带宽下清晰的视频图像。

    支持各种IP宽带网络的接入方式,支持TCP/UDP , DNS，DHCP, RTP/RTCP, ARP, Telnet, HTTP SNMP等网络标准。

    使用完全独创的图像预处理技术、图像误码检/纠错技术，在高误码情况下，可稳定工作，保障图像的连续性和稳定性，大大提高了系统的QoS。

    满足不同客户要求的多种扩展功能，支持双路显示，可同时显示本地/远程图像/PC画面；支持画中画显示；可方便的使本地图像和远端图像实现叠加。

    自动噪声抑制和回音消除，全双工数字音频提供卓越而清晰的声音效果。

    强大的维护检测功能，支持线路检测，支持视频自检，音频自检，彩条输出检测，会议状态显示，网络传输状态实时显示。

    支持摄像头远程控制和视频远端切换，支持多达10个本地及远程预置位存储。

    支持音视频加密传输，确保会议安全。

    支持流媒体广播，广播源可选择本地或远端图像，流媒体可加密传输。

    支持网络地址转换（NAT）和防火墙：便于用户在基于ADSL网络中使用，特别适合大多数企业的办公网络环境。

    支持H.239双流，实现会场图像和PC图像的同时显示：高清晰图文的智能传输，完善培训、演讲会议的需求。

    支持主叫呼集功能，用户在本地会场，通过终端即可直接召开多点视频会议，实现对会议的控制和管理。通过终端发起会议，无需网管人员的协助或者进行会议预定。

技术参数

遵循标准
视频标准                     H.261、H.263、H.263+、H.263++、H.264
音频标准                     G.711/G.722/G.723/G.728/MPEG4 AAC
数据会议标准               T.120，T.140
双流标准                     H.239
加密标准                     H.233，H.234，H.235
摄像头控制                  H.281
网络协议                    PPPoE，HTTP, SNMP,TELNET,DNS, DHCP, RTP/RTCP,TCP/UDP, ARP
防火墙穿越                  H.460
传输速率
    64Kbps-2Mbps
视频质量
视频分辨率 4CIF/CIF/QCIF
       帧率 30帧/秒
音频质量
    支持快速回声消除（AEC）
    支持自动噪声抑制（ANS）
    支持自动增益控制（AGC）
视频输入接口
    主摄像机：复合视频（CVBS）
    辅助摄像机：复合视频（CVBS）
    录像机输入：复合视频（CVBS）
    文本摄像机：S-Video
视频输出接口
    主监视器：复合视频（CVBS）
    辅助监视器：复合视频（CVBS）
    本地监看输出：复合视频（CVBS）
XGA接口
1路XGA输入接口
1路XGA输出接口
帧频：60~75Hz
音频输入
    2路MIC输入：大三芯平衡输入/大二芯非平衡输入
    线路输入：RCA非平衡输入
音频输出
    2路线路输出：RCA非平衡输出
诊断维护
自动检测音频输入状态
自动检测视频输入状态
音频输出检测
视频彩条输出检测
远程管理
       支持远程网络管理，支持远程维护和升级
       协议标准：SNMP
LAN网络接口
       速率：10/100Mbps
    接口标准：IEEE802.3
    连接器：2×RJ45
摄像机控制接口
    2路RS232控制接口
内置MCU多点会议功能
最多支持4方会议
视频协议：H.261，H.263++，H.264
音频协议：G.711，G.722，G.722.1， G.728，G.723.1，MPEG4 AAC
双流：H.239
主席控制：H.243
电气特性
    功耗：< 60W
    输入电压：AC 100－240V
电磁兼容特性
    符合ETS300 386-2和IEC61000-4-2、IEC61000-4-4等标准
环境要求
工作温度：0－50ºC
存储温度：-25－90ºC
工作湿度：10－90%
存储湿度：5－95%
可靠性
    MTBF：5万小时
通过3C认证

迪威视讯FOCUS3100视频会议终端

迪威视讯FOCUS 3100 视频会议终端

    FOCUS 3100是迪威视讯推出的增强型8M专线视频会议终端。FOCUS 3100具有体积小、集成度高、功能强大、高清晰的图像声音效果等特点。视音频编码采用先进的MPEG2技术，图像达到广播级质量，色彩更鲜明，画面更清晰，音质更优美。FOCUS 3100采用嵌入式设计，可以7×24小时不间断运行，具有很高的稳定性。用户可选择外接PC控制台或遥控器两种控制方式。FOCUS 3100专线视频会议终端和FOCUS 8000宽带多媒体交换机及传输网络组成一个高清晰视频会议系统，适用于政府机关、军队、公安、电力、教育、医疗、金融及电信运营商各领域的大型高档次的视频会议应用。

性能特点

    严格遵循ITU H.320标准。

    符合广电总局宽带视频会议技术规范GY/T 209-2005。

    支持T.120数据会议，具有电子白板、文件传送、应用共享等功能。

    支持H.239双流，支持1280×1024高清晰的VGA画面传送。

    支持FECC协议，包括摄像机远遥、远端视频源切换等。

    终端高度集成，1.5U高19英寸标准机箱，包含编解码、反向复用、回声抵消、时基校正、字幕处理、摄像机控制、数据会议等功能模块。

    视频分辨率达到720×576，广播级图像质量，尤其适用于对清晰度要求高和有大量运动画面的场合以及大型会议应用。

    音频采样率48kHz，明显优于8kHz、16kHz采样的单声道语音，达到了CD质量的音响效果。

    支持视频时基校正，可以在视频信号较弱时，保持视频质量的稳定，还可以避免不同视频信号切换时出现的黑屏现象。

    系统采用模块化设计，配置灵活，并具有多路视、音频输入、输出接口，内置4选1视频切换矩阵，方便系统集成。

    内置两路RS232串行端口，支持两路摄像机控制。集成索尼、松下、JVC、CANON等多种摄像机控制模块，可预存8个摄像机位置，并可根据用户要求对其他摄像机控制进行定制，实现集成控制。

    强大的会议控制功能，支持主席控制、演讲人控制等会议控制方式，具有会场自动浏览、会场选看、会场广播等会议管理控制功能。

    中文图形控制界面，简洁明了，易于操作，用户可以对系统进行配置，监视硬件状态及线路状态，配置发送字幕并可实时显示各种会议状态，如音视频编码参数，主席、发言人等会议相关信息。

    具备会议日志功能，可实时记录会议操作、系统告警、会议控制等系统信息，便于系统维护。

    具有用户管理功能，不同用户根据各自的帐户密码登录使用，可实现操作员使用权限的分级管理。

    支持会场地图、会场列表等多种终端列表显示方式。主席会场具有树性目录分级终端列表显示功能，使得大型的多级组网用户操作维护非常方便，并可实现所有会场的混音控制。

    终端液晶面板显示，按钮导航操作，可显示各种配置状态、系统告警等相关信息。线路状态灯实时指示线路状态，设备维护方便快捷。

    支持本地时钟和线路时钟两种时钟同步方式。

    支持内环和线路远端环回两种自环测试，方便系统检测、维护。

技术参数

遵循标准
    系统标准   H.320
视频标准         MPEG1/MPEG2，广播级
音频标准         MPEG1 layer 2，CD质量
数据会议标准    T.120
双流标准       H.239
传输速率
    1-4E1：1.5Mbps-8Mbps
视频质量
视频分辨率     720×576，D1
    帧率    30帧/秒
    信噪比  73dB
音频质量
音频采样率  48kHz
    支持快速回声消除（AEC）
    支持自动噪声抑制（ANS）
    支持自动增益控制（AGC）
视频输入接口
主摄像机：复合视频（CVBS）
辅助摄像机：复合视频（CVBS）
文本摄像机：复合视频（CVBS）
录像机输入：复合视频（CVBS）
视频输出接口
    主监视器：复合视频（CVBS）
    辅助监视器：复合视频（CVBS）
    本地监看输出：复合视频（CVBS）
音频输入接口
    2路MIC输入：大三芯平衡输入/大二芯非平衡输入
    线路输入：大三芯平衡输入/大二芯非平衡输入
音频输出接口
    2路线路输出：大三芯平衡输出/大二芯非平衡输出
LAN网络接口
    速率：10/100Mbps
    接口标准：IEEE802.3
    连接器：1×RJ45
E1网络接口
    速率：2.048Mbps
    接口标准：ITU-T G.703，ITU-T G.704
    连接器：8×BNC
摄像机控制接口
    2路RS232控制接口
诊断维护
内置环回，提供内环、外环等环回诊断功能，支持故障告警、故障诊断、事件日志、配置日志等功能
远程管理
    支持远程网络管理，支持远程维护和升级
    协议标准：SNMP
电气特性
    功耗：< 150W
    输入电压：AC 100－240V
电磁兼容特性
    符合ETS300 386-2和IEC61000-4-2、IEC61000-4-4等标准
环境要求
    工作温度：0－50ºC
存储温度：-25－90ºC
工作湿度：10－90%
存储湿度：5－95%
可靠性
    MTBF：5万小时
    通过3C认证

迪威视讯FOCUS3600视频会议终端

迪威视讯FOCUS 3600 视频会议终端

    FOCUS3600是迪威视讯推出的采用最先进的视音频编解码技术，集合最强大的视频会议、数据会议等功能于一身的高端视频会议终端产品。FOCUS3600采用高集成度、嵌入式设计，是一款体积小巧、外形美观、稳定可靠的多平台终端，具备IP和E1专线接口，同时支持H.320和H.323协议，支持H.261、H.263、H.264以及MPEG2和MPEG4算法，传输码率从128Kbps-8Mbps，可以适用于各种网络状况和不同的应用需求。图像、声音可以达到广播级质量，色彩鲜明，画面清晰，音质优美。FOCUS3600支持最新的H.239多流功能，计算机画面显示分辨率达到1280×1024，真正做到多流（2路高清运动图像＋1路高清晰的PC图像）和声音都达到高清晰效果。FOCUS3600视频会议终端是迪威视讯推出的综合视讯解决方案中的重要组成部分，可满足政府机关、军队、公安、电力、教育、医疗、金融、电信运营商及大型企业的大型高档次的多媒体通讯应用。


性能特点

    严格遵循ITU H.320/H.323、SIP标准。

    符合广电总局宽带视频会议技术规范GY/T 209-2005。

    支持T.120数据会议，具有电子白板、文件传送、应用共享等数据会议功能。

    高集成度设计，终端小巧美观，一体化机箱包含编解码，反向复用、回声抵消、时基校正、字幕、摄像机控制、双流、数据会议等功能模块。

    多平台终端，同时支持IP和E1专线组网。

    采用先进的视频压缩标准，压缩效率大幅提高，运动图像分辨率达到720×576，是传统窄带视频会议产品的4倍，达到广播级图像质量。

    音频采样率可达48kHz，明显优于传统窄带视频会议的8KHZ,16KHZ采样的单声道语音，达到了CD质量的音响效果。

    内置多流模块，计算机画面显示分辨率达到1280×1024，真正做到多流（2路高清运动图像＋1路高清PC图像）和声音都达到高清晰效果。

    支持画中画显示，大小画面可以切换显示本地图像、远端主流图像和远端辅流图像，小画面位置可以选择。

    独创的双显功能，终端有两路远端运动图像解码输出，其中一路叠加控制菜单，另一路不叠加，分别用于控制室监视和大会场显示，使得操作控制不影响会议室图像的正常观看。

    内置4选1视频输入矩阵，具有多个视、音频输入、输出接口，方便工程实施。

    内置两路RS232串行端口，支持两路摄像机控制。集成索尼、松下、JVC、CANON等多种摄像机控制模块，可预存10个摄像机位置，并可根据用户要求对其他摄像机控制进行定制，实现集成控制。

    支持视频时基校正，可以在视频信号较弱时，保持视频质量的稳定，还可以避免不同视频信号切换时出现的黑屏现象。

    内置图像对比度、亮度、色饱和度调整。

    强大的会议控制功能，支持主席控制、演讲人控制等会议控制方式，具有会场自动浏览、会场选看、会场广播等会议管理控制功能。

    用户在本地会场，通过终端即可直接召开多点视频会议，实现对会议的控制和管理。通过终端发起会议，无需网管人员的协助或者进行会议预定。

    中文图形控制界面，简洁明了，易于操作，用户可以对系统进行配置，监视硬件状态及线路状态，配置发送字幕并可实时显示各种会议状态，如音视频编码参数，主席、发言人等会议相关信息。

    专线和IP传输线路的互为备份，支持专线为主，IP为辅的线路备份，多种传输线路备份方案，系统更加安全可靠。

    具有用户管理功能，不同用户根据各自的帐户密码登录使用，可实现操作员使用权限的分级管理。

    支持会场地图、会场列表等多种终端列表显示方式。主席会场具有树性目录分级终端列表显示功能，使得大型的多级组网用户操作维护非常方便，并可实现所有会场的混音控制。

    支持强大的发端字幕功能，在编码前叠加具有特技效果的字幕，如滚动字幕，会场横幅等。

    支持网守自动注册，来电自动添加，来电自动应答。

    终端信息实时上报网管，实现网管的全程统一管理。

    支持终端软件远程升级。
技术参数

遵循标准
系统标准          H.320/H.323
视频标准          H.261，H.263，H.263+，H.263++，H.264，MPEG2/MPEG4
音频标准          G.711    8KHZ采样频率
G.723.1                    8KHZ采样频率
G.728                       8KHZ采样频率
G.729                       8KHZ采样频率
G.722                     16KHZ采样频率
MPEG1  layer 2       48KHZ采样频率
MPEG1  layer 3       48KHZ采样频率
数据会议标准   T.120
双流标准   H.239
传输速率
    专线：1-4E1，128kbps-8Mbps
    IP：128Kbps-8Mbps
视频质量
视频分辨率     720×576，D1
    帧率       30帧/秒
    信噪比     73dB
音频质量
音频采样率     48kHz
    支持快速回声消除（AEC）
    支持自动噪声抑制（ANS）
    支持自动增益控制（AGC）
视频输入接口
    主摄像机：复合视频（CVBS）
    辅助摄像机：复合视频（CVBS）
    录像机输入：复合视频（CVBS）
    文本摄像机：S-Video
视频输出接口
    主监视器：复合视频（CVBS）
    辅助监视器：复合视频（CVBS）
    本地监看输出：复合视频（CVBS）
XGA接口
1路XGA输入接口
1路XGA输出接口
帧频：60~75Hz
分辨率：640×480
800×600
1024×768
1280×1024
音频输入接口
    2路MIC输入：大三芯平衡输入/大二芯非平衡输入
    线路输入：RCA非平衡输入
音频输出接口
     2路线路输出：RCA非平衡输出
LAN网络接口
     速率：10/100Mbps
    接口标准：IEEE802.3
    连接器：1×RJ45
E1网络接口
    速率：2.048Mbps
    接口标准：ITU-T G.703，ITU-T G.704
    连接器：8×BNC
摄像机控制接口
    2路RS232控制接口
诊断维护
内置环回，提供内环、外环等环回诊断功能，支持故障告警、故障诊断、事件日志、配置日志等功能
远程管理
    支持远程网络管理，支持远程维护和升级
    协议标准：SNMP
电气特性
    功耗：< 50W
    输入电压：AC 100－240V
电磁兼容特性
    符合ETS300 386-2和IEC61000-4-2、IEC61000-4-4等标准
环境要求
    工作温度：0－50ºC
    存储温度：-25－90ºC
    工作湿度：10－90%
    存储湿度：5－95%
可靠性
    MTBF：5万小时
    通过3C认证

迪威视讯FOCUS3600pro高清视频会议终端

    FOCUS3600pro是迪威视讯最新推出的采用最先进的视音频编解码技术，集合最强大的视频会议、数据会议等功能于一身的高清视频会议终端产品。FOCUS3600pro采用高集成度、嵌入式设计，是一款体积小巧、外形美观、稳定可靠的多平台终端，具备IP和E1接口，同时支持H.320、H.323协议，支持H.261、H.263++、H.264标准，传输码率从64Kbps～8Mbps，可以适用于各种网络状况和不同的应用需求。图像达到广播级高清晰质量，分辨率达到1080p，色彩鲜明，画面清晰，音质优美。内置小型MCU，可以方便地组织小型会议，无需购置单独的MCU，操作方便灵活，功能强大。FOCUS3600pro高清视频会议终端是迪威视讯推出的综合视讯解决方案中的重要组成部分，可满足政府机关、军队、公安、电力、教育、医疗、金融、电信运营商及大型企业的大型高档次的多媒体通讯应用。


性能特点

    严格遵循ITU H.320、H.323、SIP标准。

    支持T.120数据会议，具有电子白板、文件传送、应用共享等数据会议功能。

    支持FECC协议，包括摄像机远遥、远端视频源切换等。

    高集成度设计，终端小巧美观，一体化机箱包含编解码，回声抵消、时基校正、字幕、摄像机控制、双流、数据会议等功能模块。

    多平台终端，同时支持IP和E1组网。

    采用先进的视频压缩标准，压缩效率大幅提高，运动图像分辨率达到1920×1080，达到广播级高清图像质量。

    音频采样率可达48kHz，达到了CD质量的音响效果。

    内置双流模块，计算机画面显示分辨率达到1280×720。

    支持画中画、画外画显示，大小画面可以切换显示本地图像、远端主流图像和远端辅流图像，小画面位置可以选择，也可单屏双显（即分屏显示）。

    内置视频输入矩阵，具有多个视、音频输入、输出接口，方便工程实施。

    内置RS232摄像机控制,集成多种摄像机控制模块，可预存10个摄像机位置，并可根据用户要求对其他摄像机控制进行定制，实现集成控制。

    支持视频时基校正，可以在视频信号较弱时，保持视频质量的稳定，还可以避免不同视频信号切换时出现的黑屏现象。

    内置图像对比度、亮度、色饱和度调整。

    强大的会议控制功能，支持主席控制、演讲人控制等会议控制方式，具有会场自动浏览、会场选看、会场广播等会议管理控制功能。

    内置8点MCU，用户在本地会场，通过终端即可直接召开多点视频会议，实现对会议的控制和管理。通过终端发起会议，无需网管人员的协助或者进行会议预定。

    多语言控制界面，简洁明了，易于操作，用户可以对系统进行配置，监视硬件状态及线路状态，配置发送字幕并可实时显示各种会议状态，如音视频编码参数，主席、发言人等会议相关信息。

    具有用户管理功能，不同用户根据各自的帐户密码登录使用，可实现操作员使用权限的分级管理。

    支持会场地图、会场列表等多种终端列表显示方式。主席会场具有树性目录分级终端列表显示功能，使得大型的多级组网用户操作维护非常方便，并可实现所有会场的混音控制。

    支持网守自动注册，来电自动添加，来电自动应答。

    终端信息实时上报网管，实现网管的全程统一管理。

    支持终端软件远程升级。

遵循标准
    系统标准        H.320，H.323，SIP
视频标准        H.261，H.263，H.263+，H.263++，H.264
音频标准        G.711，G.722， G.728，G.723.1，MPEG4 AAC
数据会议标准    T.120，T.140
双流标准        H.239
加密标准        H.233，H.234，H.235
摄像头控制      H.281
网络协议        PPPoE，HTTP, SNMP,TELNET,DNS, DHCP, RTP/RTCP,TCP/UDP, ARP
防火墙穿越      H.460
传输速率
    E1：    1.5Mbps ～ 8Mbps
    IP：    64Kbps ～ 8Mbps
视频质量
视频分辨率  1920×1080，1280×720，720×576/480，704×576/480，352×288/240
    帧率        30帧/秒
音频质量
音频码率    16kbps ～ 64kbps
    全双工回声消除（AEC）
    自动噪声抑制（ANS）
    自动增益控制（AGC）
视频输入接口
    主摄像机：  HD_SDI×2
    录像机输入：CVBS（RCA）×1
    文本摄像机：CVBS（RCA）×1，S-Video（Mini-DIN）×2
视频输出接口
    主显视器：DVI_I×1
    辅助显视器：CVBS（RCA）×1
    监视器：CVBS（RCA）×1，S-Video（Mini-DIN）×2
XGA接口
XGA输入：DVI_I×1
XGA输出：DVI_I×1
帧频：    60～75Hz
分辨率：  640×480、800×600、1024×768、1280×720
音频输入接口
线路输入：RCA×1（主输入），RCA×2（立体声，辅助输入）
MIC输入：3.5mm立体声插口
音频输出接口
    主线路输出：RCA×2
辅助线路输出：RCA×2
LAN网络接口
    速率：10/100Mbps
    接口标准：IEEE802.3
    连接器：RJ45×2
E1接口
    4E1：BNC×8
控制接口
    摄像头控制接口：VISCA RS232，Mini-DIN 8-pin
诊断维护
提供内环、外环等环回诊断功能，支持故障告警、故障诊断、事件日志、配置日志等功能
远程管理
    内置Web，支持远程网络管理、远程配置、维护和升级
    协议标准：SNMP
内置MCU多点会议功能
最多支持8方会议
视频协议：H.261，H.263++，H.264
音频协议：G.711，G.722，G.722.1， G.728，G.723.1，MPEG4 AAC
双流：H.239
主席控制：H.243
电气特性
    功耗：< 50W
    输入电压：AC 100～240V
电磁兼容特性
    符合ETS300 386-2和IEC61000-4-2、IEC61000-4-4等标准
环境要求
    工作温度：0～50ºC
存储温度：-25～90ºC
工作湿度：10～90%
存储湿度：5～95%
可靠性
    MTBF：5万小时
    通过3C认证

迪威视讯FOCUS6100多点控制单元MCU

迪威视讯FOCUS 6100 多点控制单元MCU

    FOCUS 6100是迪威视讯在FOCUS8600MCU基础上，推出的专门针对IP网络的多媒体接入交换平台。FOCUS6100功能强大、技术先进、集成度高，易于维护使用。它集视频会议、数据会议、流媒体服务器等功能于一身，支持多种视频、音频编解码格式，可同时接入传统视频会议终端，支持终端接入速率64K~8M，支持H.239双流功能，可以为各种不同需求用户提供综合视讯解决方案。FOCUS6100采用嵌入式实时操作系统，稳定可靠，可7×24小时不间断运行。迪威视讯推出的FOCUS6100MCU为政府机关、军队、公安、电力、教育、医疗、金融、电信运营商、企业各领域的大型高档次的多媒体通讯应用提供了综合的解决方案。


性能特点

    严格遵循ITU-T H.323、SIP标准，可接入其他厂家的标准H.323/SIP设备。

    支持T.120协议，可以实现电子白板、文件传输, 应用共享等数据会议功能。

    支持H.239双流功能。

    支持单播会议和组播会议模式，适应不同的网络应用环境。

    支持MCU三级级连。

    支持广泛的视频编解码标准。

    支持广泛的音频编解码标准。

    可同时接入标清终端和高清终端，接入速率最低64K最高8M。

    多MCU的集中资源管理和统一的设备管理。

    支持不同码率和编码方式的速率适配。

    内置的网守程序。

    强大的穿越防火墙和NAT能力，扩展系统对网络的适应能力。

    强大的多媒体录播功能，可现场以流媒体广播的方式将运动图像、语音、电子白板等PC信息进行同步直播，也可以现场硬盘录像后，进行VOD点播，点播时图像语音、数据可同步播放。

    强大的电信级网管系统，可统一网管，也可分级网管，可实时显示系统中所有的MCU和会议终端的状态和相关信息，有配置管理、日志管理、实时告警、在线检测、认证计费，在线升级等管理维护功能。

    独创的全局会议模式，采用统一进行会议配置和群呼技术，对会议中的各MCU和会议终端并行呼叫，在多级MCU级联组网环境中，可一次操作迅速召集会议，免除了在各MCU上分别进行配置召开会议的繁琐。

    支持多画面功能，4画面、9画面、16画面等多种多画面模式可选。

    嵌入式硬件平台，系统稳定可靠，可24小时不关机连续使用。

技术参数

遵循标准
    系统标准       H.323，SIP
视频标准           H.261，H.263，H.263+，H.263++，H.264，H.264HD,MPEG2、MPEG4
视频分辨率         QCIF，CIF，4CIF，720p，1080i，1080p
音频标准           G.711，G.722，G.728，G.723，G.729，MP2，MP3，MPEG4 AAC
数据会议标准       T.120，T.140
双流标准           H.239
加密标准           H.235

终端接入能力
24路8Mbps /32路6Mbps /48路4Mbps /96路2Mbps
数据会议能力
    支持电子白板、文件传送、应用共享及多方交谈等应用
LAN网络接口
    速率：1000Mbps
    接口标准：IEEE 802.3
    连接器：1×RJ45
诊断维护
提供分级诊断功能，支持故障告警、故障诊断、事件日志、配置日志等功能
远程管理
    支持远程网络管理，支持远程维护和升级
    协议标准：SNMP
电气特性
    功耗：< 150W
    输入电压：AC 90－260V
电磁兼容特性
    符合ETS300 386-2和IEC61000-4-2、IEC61000-4-4等标准
环境要求
工作温度：0－50ºC
存储温度：-25－90ºC
工作湿度：10－90%
存储湿度：5－95%
可靠性
    MTBF：5万小时

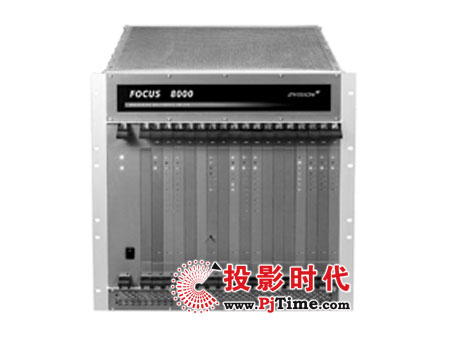

迪威视讯FOCUS8000多点控制单元MCU

迪威视讯FOCUS 8000 多点控制单元MCU

    FOCUS 8000是一款电信级宽带多点控制单元，是多点会议电视组网中的关键设备，它采用机架式高可靠性模块化设计，具有超大的接入容量和丰富的功能模块，可同时接入4种不同速率的终端，并具备多画面及电视墙处理功能。单级可连接24个8M终端，二级级联组网时可同时连接多达552个终端，每个终端速率最高可达8Mb/s。FOCUS 8000的操作控制软件具有界面友好，易于操作等特点。FOCUS 8000宽带多媒体交换机、FOCUS3100/FOCUS3200宽带高清晰一体化会议终端及传输网络组成一个高清晰会议电视系统，适用于政府机关、军队、公安、电力、教育、医疗、金融及电信运营商各领域的大型高档次的会议电视应用。

性能特点

严格遵循ITU H.320标准。

符合广电总局宽带会议电视技术规范GY/T 209-2005。

支持T.120协议，内置T.120数据服务器， 可以实现电子白板、文件传输, 应用共享等数据会议功能。

持H.239双流，支持1280×1024高清晰的VGA画面传送。

机架式设计，各单板均支持带电热插拔。

模块化设计，可根据组网规模和功能要求灵活配置。

双电源设计，负荷分担、冗余备份，具备高可靠性。

支持220V交流和－48V直流两种电源供电模式，适应不同应用环境。

采用业界领先的电磁屏蔽技术，符合电磁兼容要求。

采用嵌入式实时操作系统，安全可靠稳定。

提供多种时钟同步模式，外接BITS时钟同步、本地时钟、线路提取时钟同步。

大容量，单级MCU可连接24个8M终端，两级级联可支持552个会场同时开会，支持多级级联。

超强大的语音处理能力，支持多达24路的MPEG-2数字混音。

采用群呼技术，召开会议时可并行呼叫所有会场，快速建立会议。

    强大的网管功能，可实时监视各单板状态、线路状态及终端设备状态，有实时告警、在线检测、日志管理、在线软件升级等功能。可对接入的会议电视终端实现视频、音频、数据等的远端环回检测，方便管理和维护。

支持会议预约功能，可以提前配置会议，并在会议中心无人值守的情况下自动召开会议。

可同时召开多组会议，不同组会议可采用不同速率，单级MCU可同时召开12组会议。

友好的图形化用户操作界面，中文、英文等可选。

强大的会议控制功能，支持主席控制、导演控制、演讲人控制、声音激励及远端摄像头控制。

    支持速率适配功能，可同时接入2M、4M、6M、8M等不同速率的终端，用户可以根据线路带宽情况灵活组网。

    采用Reed-solom纠错算法，抗误码率达到10-4，保证系统在恶劣的网络条件下仍能正常运行，极大提高了系统对传输网络的适应能力。

    支持自动降速率和升速率功能，当某条2M线路中断时，终端与MCU自动将传输速率降低而并不影响会议的正常进行，当线路恢复后，终端与MCU又可以自动提高传输速率。升降速可在2秒内完成，升降速过程中无黑屏、马赛克等现象，参会人员无明显感觉。

支持线路接口的N+1备份，当MCU与终端之间的传输线路故障时，自动切换至备份线路,保证会议的正常进行。
支持多画面功能，4画面、9画面、16画面等多种多画面模式可选。

支持电视墙功能，可同时显示24路分会场画面。

采用标准音、视频及线路接口，工程连线简单，便于施工和维护。

技术参数

遵循标准

系统标准                                          H.320

视频标准                                          MPEG-1/MPEG-2，广播级

视频分辨率                                       720×576，4CIF

音频标准                                          MPEG-1 layer 2，CD质量

音频采样率                                       48kHz

数据会议标准                                    T.120

双流标准                                           H.239

终端接入能力

24路×（1.5Mbps－8Mbps）

数据会议能力

同时接入数据会议终端：24路

接入带宽：64Kbps－384Kbps

支持电子白板、文件传送、应用共享及多方交谈等应用

LAN网络接口

速率：10/100Mbps

接口标准：IEEE802.3

连接器：2×RJ45

E1网络接口

速率：2.048Mbps

接口标准：ITU-T G.703，ITU-T G.704

连接器：192×BNC

诊断维护

内置环回，提供分级外环、内环诊断功能，支持故障告警、故障诊断、事件日志、配置日志等功能

远程管理

支持远程网络管理，支持远程维护和升级

协议标准：SNMP

物理特性

主机尺寸：19英寸10U标准机柜，宽482mm×高445 mm×深545mm

重量：27Kg

电气特性

功耗：< 300W

输入电压：AC 90－260V，DC –40－-60V

电磁兼容特性

符合ETS300 386-2和IEC61000-4-2、IEC61000-4-4等标准

环境要求

工作温度：0－50ºC

存储温度：-25－90ºC

工作湿度：10－90%

存储湿度：5－95%

可靠性

MTBF：5万小时

 通过3C认证

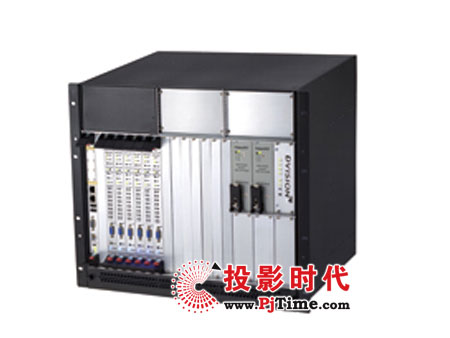

迪威视讯FOCUS8600多点控制单元MCU

迪威视讯FOCUS 8600 多点控制单元MCU

    FOCUS 8600是迪威视讯推出的综合视讯解决方案中的核心设备，是功能强大的高清多媒体接入交换平台。FOCUS 8600是目前市场上功能最强大、技术最先进、集成度最高且易于维护使用的支持高清图像的多媒体交换平台之一，它集视频会议、电话会议、数据会议、流媒体服务器等功能于一身，可以同时接入专线视频会议终端、IP视频会议终端、语音电话终端、数据会议终端、流媒体点播终端，支持H.320、H.323混和组网，支持多种视频、音频编解码格式，可同时接入标清视频会议终端和高清视频会议终端，支持终端接入数率64K~8M，支持H.239双流功能，可以为各种不同需求用户提供综合视讯解决方案。FOCUS8600采用电信级产品架构，采用嵌入式实时操作系统，稳定可靠，可7×24小时不间断运行。迪威视讯推出的FOCUS8600综合多媒体交换平台为政府机关、军队、公安、电力、教育、医疗、金融及电信运营商各领域的大型高档次的多媒体通讯应用提供了综合的解决方案。


性能特点

    严格遵循ITU-T H.320/H.323、SIP标准，可接入不同品牌的标准H.320/H.323设备。

    电信级产品架构，采用嵌入式实时操作系统，稳定可靠，可7×24小时不间断运行。

    机架式设计，各单板均支持带电热插拔。

    双电源设计，负荷分担、冗余备份，具备高可靠性。

    采用业界领先的电磁屏蔽技术，符合电磁兼容要求。

    支持220V交流和－48V直流两种电源供电模式，适应不同应用环境。

    提供多种时钟同步模式，外接BITS时钟同步、本地时钟、线路提取时钟同步。

    可同时接入专线H.320终端和IP H.323终端，支持多协议混合组网。

     可同时接入标清视频会议终端和高清视频会议终端，接入速率最低64K最高8M。

    支持编码适配和速率适配功能，可同时接入不同编码格式以及不同码率的终端。

    超大容量设计，支持96个2M终端的接入。

    支持视频会议、电话会议双备份，当电视会议中断时，电话会议仍可正常进行。

    强大的多媒体录播功能，可现场以流媒体广播的方式将运动图像、语音、电子白板等PC信息进行同步直播，也可以现场硬盘录像后，进行VOD点播，点播时图像语音、数据可同步播放。

    支持T.120协议，内置T.120数据服务器，可以实现电子白板、文件传输, 应用共享等数据会议功能，支持T.120级联。

    强大的穿越防火墙和NAT能力，扩展系统对网络的适应能力。

    支持H.239双流功能。

    支持单播会议和组播会议模式，适应不同的网络应用环境。

    支持MCU多级级连，可构建超大型视频会议应用。

    可同时召开多组会议，不同组会议可采用不同速率。

    支持64路PSTN会议电话接入，实现电话会议和视频会议的互通，以及互为备份。

    强大的电信级网管系统，可统一网管，也可分级网管，可实时显示系统中所有MCU和会议终端的状态和相关信息，有配置管理、日志管理、实时告警、在线检测、认证计费、在线升级等管理维护功能。

    独创的全局会议模式，采用统一进行会议配置和群呼技术，对会议中的各MCU和会议终端并行呼叫，在多级MCU级联组网环境中，可一次操作迅速召集会议，免除了在各MCU上分别进行配置召开会议的繁琐。

    支持自动降速率和升速率功能，当某条传输线路带宽降低时，终端与MCU自动将传输速率降低而并不影响会议的正常进行，当线路带宽恢复后，终端与MCU又可以自动提高传输速率。升降速可在2秒内完成，升降速过程中无黑屏、马赛克等现象，参会人员无明显感觉。

    支持专线和IP传输线路的互为备份，支持专线为主，IP为辅的线路备份，多种传输线路备份方案，系统更加安全可靠。

    支持主叫呼集功能，用户通过本地会议终端，可直接发起多点视频会议，无需网管人员的协助或者进行会议预定。

    支持多画面功能，4画面、9画面、16画面等多种多画面模式可选。

    支持电视墙功能，可电视墙集中显示各分会场图像，满足节目传输、远程监控等多种应用需要。

技术参数
遵循标准
系统标准                   H.320，H.323，SIP
视频标准                   H.261，H.263，H.263+，H.263++，H.264，H.264HD、MPEG2，MPEG4
视频分辨率                 QCIF，CIF，4CIF，720p，1080i，1080p
音频标准                   G.711，G.722，G.728，G.723，G.729，MP2，MP3，AAC
数据会议标准               T.120，T.140
双流标准                   H.239
加密标准                   H.235
终端接入能力
专线终端：                 96路2Mbps  /48路4Mbps  /32路6Mbps  /24路8Mbps
IP终端：                  24路8Mbps /32路6Mbps /48路4Mbps /96路2Mbps
数据会议能力
    支持电子白板、文件传送、应用共享及多方交谈等应用
LAN网络接口
       速率：1000Mbps
    接口标准：IEEE802.3
    连接器：2×RJ45
E1网络接口
    速率：2.048Mbps
    接口标准：ITU-T G.703，ITU-T G.704
    连接器：192×BNC / 96×RJ48
诊断维护
内置环回，提供分级外环、内环诊断功能，支持故障告警、故障诊断、事件日志、配置日志等功能
远程管理
       支持远程网络管理，支持远程维护和升级
       协议标准：SNMP
电气特性
    功耗：< 300W
    输入电压：AC 90－260V，DC –40－-60V
电磁兼容特性
    符合ETS300 386-2和IEC61000-4-2、IEC61000-4-4等标准
环境要求
工作温度：0－50ºC
存储温度：-25－90ºC
工作湿度：10－90%
存储湿度：5－95%
可靠性
 MTBF：5万小时

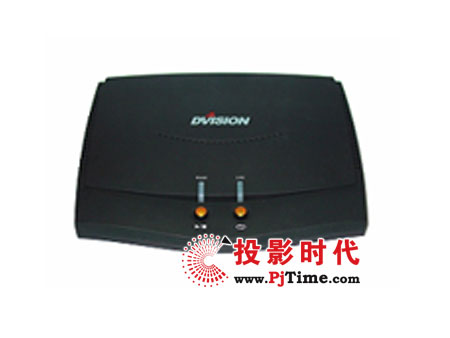

迪威视讯FOCUS100双流数据扩展盒

    FOCUS100双流数据扩展盒和迪威视讯的系列视频会议终端配合使用，给用户提供高清晰的计算机桌面传输功能。使用FOCUS100双流数据扩展盒，将任何一台个人计算机和迪威视讯的视频会议终端连接起来，并通过传输线路将本地计算机屏幕图像传送到远端会场。这种方案可以将个人计算机中的各种应用软件，例如胶片、WORD文档、Flash和动态图像实时传送给远端会场。本地的计算机屏幕内容可以像其他静止图像一样在视频会议各个会场之间共享。可以采用第二台监视器全屏显示计算机图像，收看远端会场传送过来的计算机内容，会议更加轻松、方便。

FOCUS100支持即插即用的VGA输入、输出功能，最高支持1280×1024分辩率。

技术参数

遵循标准
双流标准    H.239
视频标准    H.264
VGA接口
1路XGA输入接口
1路XGA输出接口
帧频：60~75Hz
分辨率：640×480
800×600
1024×768
1280×1024
视频输出接口
     1路输出：1×RCA
LAN网络接口
    速率：10/100Mbps
    接口标准：IEEE802.3
    连接器：1×RJ45
远程管理
    支持远程网络管理，支持远程维护和升级
    协议标准：SNMP
物理特性
    主机尺寸：宽225mm×高35mm×深165 mm
    重量：0.6Kg
电气特性
    功耗：< 10W
    输入电压：DC 5V
环境要求
工作温度：0－50ºC
存储温度：-25－90ºC
工作湿度：10－90%
存储湿度：5－95%
