高速公路网络视频监控解决方案

 一、概述

   随着国内高速公路的大规模建设以及高速公路网的完善，对高速公路收费及路段的监控、管理已经成为高速公路管理的一项重要内容。本方案旨在利用现有的数据传输线路，建设基于IP网络传输的集中视频监控解决方案，以科技的手段减低交通管理部门工作强度，保证高速公路的安全通畅。

   卓扬科技VSTAR网络视频管理系统，包含VE1000、VE4000系列嵌入式网络视频服务器，VE2000系列网络视频解码器以及VSTAR视频管理软件，可以为用户构建一套完整的IP视频监控解决方案。


   二、组网

   高速公路监控系统从结构上划分，一般可分为三级，从下往上包括收费站、高速公路路段监控分中心和省监控中心。

   从功能上划分，高速公路监控系统一般分为收费监控和公路交通状况监控两部分。收费站监控主要是根据收费车道通过的车辆类型对收费员的收费过程中进行有效的监督和记录。公路交通状况监控主要是监视互通立交、隧道等重点路段，及时掌握交通状况；另外监视高速公路主干线违章车辆，并记录图像依据留待交管部门处理。

   传统的高速公路监控采用的是模拟化的解决方案，即利用模拟摄像头对现场图像进行采集，通过视频线或者光端机进行近远距离传输，在监控中心通过矩阵、DVR等设备进行信号提取、线路切换、图像存储、上监视器。这种解决方案的主要问题在于：

   l 无法适应多级网络架构下的集中管理

   l 浪费了传输资源，布线、施工成本高

   l 基于模拟视频的传输易受干扰，难以保证图像传输质量

   l 无法实现远程监控及调度功能

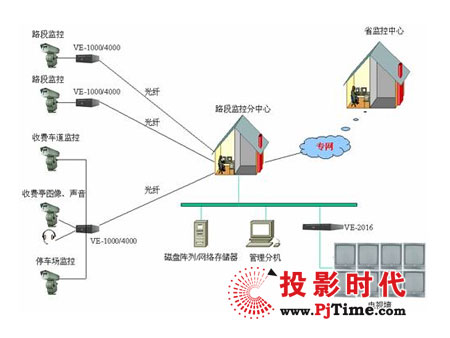

   采用网络化的视频监控技术，就可以解决模拟监控存在的以上问题，大大提高监控效率和管理水平，同时也大大提高了监控系统整体投资的经济性。我们假设高速公路沿线已经铺设了数字化的光纤传输网络，在各监控点可以提供10/100/1000M的以太网接口，整个方案构成如下：

   一、收费站监控：

   收费站点主要负责对来往车辆的类型进行记录，同时对收费人员的收费过程进行监督和记录。通常都需要在收费车道的来去两个方向以及收费亭处部署摄像机，由于摄像机的数量比较多而且分布比较集中，所以在该处可以就近布署卓扬多端口的网络视频服务器VE1104/VE1416/VE4416，网络视频服务器将摄像机采集的视频信号转化成MPEG4格式的压缩码流后，通过以太网口接入高速公路的专用数据网进行传输。

   卓扬科技VE系列网络视频服务器同时可以提供双向音频接口，该功能可以在对视频图像进行监控的同时，将音频信息同步记录下来，并经过统一的编码、压缩后在以太网上进行远程传输。该功能使得收费站点无需另外安装音频广播系统。

   收费站点处只需在设备安装时对设备IP、图像等信息进行初始设置，此后无需对设备进行设置和管理。该管理功能由路段监控分中心或更上一级的监控中心统一负责。
