液晶拼接幕墙技术在闭路系统的应用

    随着液晶显示技术、嵌入式硬件拼接技术、多屏图像处理技术、信号切换技术等电视幕墙相关技术的发展，新型拼接幕墙在工程应用的终端大屏幕显示设备中得到迅速普及，特别是嵌入式液晶拼接幕墙，虽推出市场的时间不长，但受到了广泛欢迎。液晶拼接幕墙作为平安城市指挥中心、铁路（地铁）、港口、码头监视系统、智能交通管理监控中心、国防或军事监视系统、电力调度监控系统、大型厂矿监控系统、金融管理监控系统、电视台或大型演播中心监视幕墙、大型演出场所背景幕墙、视频会议等信息汇集、处理的关键显示设备，具有将各类计算机模拟/数字信号、复合视频信号、色差信号等在大屏幕上显示，并实现信号的切换、叠加、组合等功能。

　　液晶（LCD）拼接幕墙是区别于背投（DLP）电视墙、等离子（PDP）电视墙的高新技术拼接幕墙，本文具体阐述其实施的技术优势，并通过具体实施例加以说明。

　　一、拼接幕墙概述

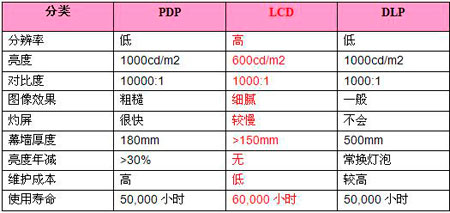

　　众所周知，当前在拼接大屏显示领域各厂商及各种各样的技术，可谓百花齐放，各领风骚，但归根到底，可以分为三大技术，其中，又以液晶拼接幕墙最具发展优势。

　　1、 背投拼接幕墙

    DLP的技术原理很简单，在背投单元内部设置一部投影机，发出的图像经透镜放大后通过镜片反射投影到屏幕背面，就是背投。DLP拼接幕墙本身分类繁多，各种技术名词层出不穷，但总结起来，其突出的特点是单元尺寸大、技术相对比较成熟，拼接缝较小；其主要缺点体积大、寿命短、画面质量不高。

　　2、 等离子幕墙

　　PDP等离子作为家用于显示动态图像时，由于在使用初期有高亮度、高对比度、高色域、宽视角等特点而受到不少用户的好评，但应用于安全防范领域或需要长时间显示静态图像或者图文时，例如用来做监视器或者拼接成电视幕墙，则存在严重的缺陷：显示静态图像容易产生残影甚至烧屏，即出现所谓的等离子烙印，亮度衰减较快，一旦出现烙印或亮度下降后不可恢复；可靠性较低，耗电相较其他技术偏高。目前，已有专门用于拼接的42"屏上市，（其边框间隔约5mm），但价格比较昂贵。在现今技术水平下，PDP无法克服的缺点严重阻碍了其在商用大屏幕显示市场的应用。

　　3、液晶拼接幕墙

　　液晶是当今最高端、最理想的显示设备，其优异的性能，已经获得了广泛认可。液晶拼接幕墙采用液晶屏作为拼接单元，克服了DLP和PDP幕墙的缺点，提供了一种性能优异，使用灵活的拼接幕墙。
当然，由于目前液晶产品的背光源发光体仍采用阴极真空管（CCFL），其灯管两端的灯丝及管座限制了液晶板的尺寸，目前拼屏所用的DID液晶屏的边框仍有11mm的宽度，因此拼接缝稍大是液晶拼接幕墙的缺点，但随着LED背光源技术的投入，这一缺陷将会得到明显的改善。
