翔浩XH600网络视频监控铁路行业解决方案

1．需求分析

    近年来，随着铁路系统信息化改革的不断深入，网络技术已经广泛的应用在铁路系统日常生产和管理之中。目前，铁路系统作为国家重要的运输部门，其日常的稳定运行决定了国民生产、生活的正常运转，加之，铁路系统部门众多、地点分散，现场环境复杂，成为日常维护工作的主要障碍。

    铁路行业视频监控系统主要可以应用在以下几个方面：

　　· 集中对车站广场、候车大厅及旅客通道等人员稠密处，通过监控系统多屏显示功能，同时监控多现场的安全情况。

　　· 铁路货场范围较广，需要随时监控货场安全保卫情况。

　　· 利用专有通信线路，对铁路沿线的无人值守变电站和照明等重要配电设备集中监控，及时了解设备运行情况。

　　· 随时监控重要道口、路口的人流、车流情况，保证车辆安全运行。

　　· 显示视频信号和传输语音信号， 对出现的紧急状况如泥石流、洪水、交通意外等及时做出反应。

2．系统配置

    根据客户要求，结合我公司产品特点，特推荐使用翔浩XH600系列网络视频服务器作为核心设备。充分满足客户要求，发挥产品优势。具体功能如下：

    ·　基本功能

　　1. 采用嵌入式实时多任务操作系统（RTOS）和嵌入式处理器，完全脱离PC平台，系统调度效率高，代码是固化在FLASH中的，系统更加稳定可靠；

　　2. 采用MPEG-4硬件压缩技术，压缩比高；

　　3. 多级用户权限管理，保证系统安全；

　　4. 支持一个RS-485接口，可以控制云台；

　　5. 支持一个RS-232接口，支持MODEM连接；

　　6. 支持8个开关量输入和4个开关量的输出，支持本地报警和网络报警联动；

　　7. 前面板按键操作，全菜单操作，使用非常方便；

　　8. 采用19英寸标准机箱，安装方便，可以上机架采用19英寸标准机箱，安装方便，可以上机架。

　　·　压缩处理功能

　　1. 支持多达8路视频信号，每路皆可实时每秒25帧CIF分辨率的PAL制式独立硬件压缩，视频压缩采用MPEG-4压缩技术，不仅支持变码率，而且支持变帧率，在设定视频图像质量的同时，也可限定视频图像的压缩码流；

　　2. 支持多达8路音频信号，每路音频信号实时压缩、音频压缩标准采用G.729，压缩码率为8Kbps；

　　3. 视频和音频信号压缩后生成复合的MPEG-4码流，也可设置不用音频；

　　4. 支持多种分辨率，从FULL D1（704*576）到QCIF（176*144）；

　　5. 支持视频画面实时预览和视频信号切换；

　　6. 支持音频实时预览；

　　7. 支持硬盘文件在监视器上的本地回放；

　　8. 支持多区域移动侦测；

　　9. 支持OSD。日期和时间的位置、灰度可以设置，日期和时间自动增加；

　　10. 支持LOGO显示；

　　11. 支持图像遮盖，遮盖位置可以在视频图像中的任何位置，特别适合于集中监控或部分图像需要遮挡的应用；

　　12. 支持水印（WATER-MASK）技术。

　　·　网络功能

　　1. 支持一个10M/100M兼容的以太网端口；

　　2. 支持一个RS-232C串口，可以支持MODEM的拨入和拨出；如：ADSL、PSTN、ISDN等。

　　3. 支持TCP/IP协议，可以通过应用软件或浏览器设置参数、实时浏览视频和音频信号、查看视频设备状态，可以通过网络报警，可以通过网络存储压缩码流；

　　4. 通过网络控制云台的旋转和控制摄像头的相关参数，如光圈大小、焦距远近等；

　　5. 可以通过网络独立浏览任何一路或多路视频信号及音频信号；

　　6. 支持硬盘文件通过网络进行远程回放；

　　7. 可以通过网络远程升级，实现远程维护；

　　8. RS-232串口和RS-485接口皆支持网络透明通道连接，PC管理主机可以通过网络硬盘录像机的透明通道控制串行设备；

　　9. 支持管理主机(监控中心)和网络硬盘录像机(前端)的双向语音通讯；

　　10. 具备WEB SERVER功能，可以通过浏览器访问。

　　·　存储功能

　　1. 可以支持八个IDE硬盘，每个IDE硬盘的容量可达2000GB；一般情况下，一个120G的硬盘即可连续存储一路图像的连续一个月的录像，大大地降低了监控设备地成本。

　　2. 硬盘文件系统为FAT32；

　　3. 硬盘上文件可以选择循环记录和非循环记录；

　　4. 管理主机可以通过网络下载硬盘上的文件，也可以通过网络播放网络硬盘录像机上记录的文件；
　　5. 管理主机也可以通过网络实时记录视频压缩码流；

　　6. 文件记录有六种模式：定时录像、手动录像、移动侦测录像、报警录像、移动侦测录像 & 报警录像、移动侦测录像 | 报警录像；

　　7. 文件切换时不丢帧。

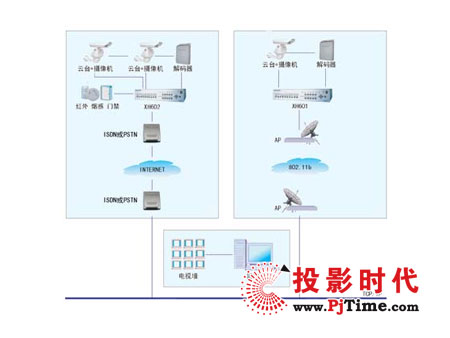

3．系统结构图
