JetCom2000多媒体视频监控系统方案

系统概述

    随着国民经济和科学技术的飞速发展，多媒体图像监控系统作为现代化管理辅助手段的需求越来越强烈，并且越来越多地进入到各行各业的各种应用领域。

JetCom2000多媒体监控系统完全摒弃了传统外挂式多媒体监控系统的设计思想及约束，真正以计算机为核心，内置专用视、音频矩阵及通信控制模块，集成图像采集卡、声音采集卡、以太网卡及MODEM卡，系统紧凑、功能强大、人机交互界面友好，并支持基于网络的视、音频传输与控制，支持PSTN电话线远程传输与控制，由于各模块之间的联系是建立在底层基础上，因而JetCom2000是一个真正意义上的多媒体监控系统。

    传统监控系统的所有功能都在JetCom2000中得到继承和发展——手动切换、自动切换、分组切换、联动切换、同屏多视窗显示、完备的云/镜控制等；除此之外，在JetCom2000中还增加了很多传统监控系统所不具有的功能——良好的人机界面、控制的模块化、分控的网络化、管理上的高度智能化、电子地图、视频运动检测及报警，真正融合了当今世界流行的3C技术，使整个监控系统形成统一的有机整体。

    JetCom2000多媒体监控系统采用插卡式结构，扩充性极强，其系统口令及密码狗的设置保证了该系统的安全性和高可靠性。在网络化、信息化、数字化高度发展的今天，JetCom20000多媒体监控系统在金融、电力、电信、交通、石油、学校、医院、工矿、企业及军事机构等各行业中发挥了巨大的作用。

附注：

可实时监控多路图像、声音、报警信号。

向前端传输多种控制信号。

传输通道的介质可多样化：同轴电缆、双绞线、微波、PSTN、光纤、数字通道（SDH、DDN、ISDN）等。

结合了基于先进的MPEG-4压缩算法的数字硬盘录像系统。

系统硬件构成

工控机 系统工作平台

视频切换矩阵卡 完成视频源数字化输入和输出

音频切换矩阵卡 完成音频源数字化输入和输出

远程通讯卡 完成对远程控制，报警等的远程通讯

视频处理卡 完成视频图像多媒体数字化处理

音频处理卡 完成音频输入采集和数字化处理

网络通讯卡 实现系统网络通讯

解码器 完成对云台、镜头等的控制；报警的采集和处理；音视频切换；行动输出

系统软件构成：

运行工作平台 中文Windows98或Windows NT4.0/2000及更高版本

主控系统软件包 中文JC2000™本地主机版本

分控系统软件包 中文JC2000™本地分机版本

网络系统软件包 中文JC2000™网络版本

系统特点

    直观性：可视化多媒体电子地图技术、视频、音频、文字提示联动相结合的方式，使中心控制端操作者有身临其境的感觉。

    灵活性：以模块化管理为基本思想。将视频模块，音频模块，报警模块，云台、镜头控制模块，行动输出控制模块等通过计算机将其管理起来，从而使系统表现得更简单明了。

    网络性：由于计算机技术和网络技术的迅速发展，网络化多媒体监控系统是未来一个必然的趋势，而JetCom多媒体监控系统则是这种必然趋势的结果。诸于金融、电力、电信、邮电、银行、交通、学校、工矿、企业等信息交流较广泛的部门则对网络化需求更迫切，更强烈。

    智能性：以计算机为系统工作平台，视频，音频，报警，云台镜头控制，行动输出等各独立模块有机结合，相互联动，依附于计算机来分析、统计、处理，完成预定的每一步操作，真正做到有条不紊。

    先进性：充分发挥计算机技术的优势，网络化，模块化，级联结构，电子篱笆及视频报警技术，可视化的电子地图技术，多种通讯接口技术（如RS-485、TCP/IP、PSTN、ISDN、VSAT等），以适应不同客户的要求，也是传统矩阵和普通多媒体监控系统所无法比拟的。

系统功能

1. 云台、镜头控制

    选中视频源，点击云台快捷键，移动鼠标可使云台向八个方向转动（含线扫描、面扫描），点击镜头快捷键，移动鼠标可控制镜头的三个动作----光圈（IRIS）、变焦（ZOOM）、调焦（FOCUS）；与此同时，键盘小键盘所对应的左右键可起微调作用。

2. 遥控开关控制

    选中视频源，可分别控制多路开关量，其中各开关量0V、5V、12V、220V可设定.如辅助灯光、雨刷、频闪灯的控制等，而且各开关量可自动触发、自动解除等。

3. 报警布防

    报警源可以是防盗、防火、防事故的双鉴探头、烟感探头、玻璃破碎器、门磁开关、紧急按钮、各种传感器和温度，电流电压等其它模拟量采集设备，当所监控范围内有所变化时，布防后将产生报警，其布撤防都很方便。

4. 音视频切换

    可通过系统管理中的音视频关联设置，可使音视频同步切换，同时也可定时切换，定时切换每一视频窗口活动图像时间可随意设定。

5. 视频捕捉及图像存盘

    视频捕捉活动图像，以.AVI格式存储，冻结视频图像时，可将精彩画面用.BMP格式存储，并记录下当时的时间和地点信息，以便于检索视频捕捉活动图像时间可随意设定(缺省为10秒)。

6. 多分屏

    可将视频画面任意进行分割(软分割)，其同屏最多可显示16个画面，每一画面显示相应的输入视频源，超过16路视频源可翻页显示，即视频源路数可任意扩充，其叠加的汉字标识符可任意设置，通过与其它设备的结合，可同时同屏显示多路活动图像。

7. 系统管理(ROOT)

    系统管理设置，包括对系统各硬件的配置情况，对系统的各种资源进行设定和控制.具体包括基本参数设置、用户管理、网络主机设置、高级设置、网络监控中心等。

8. 分控功能

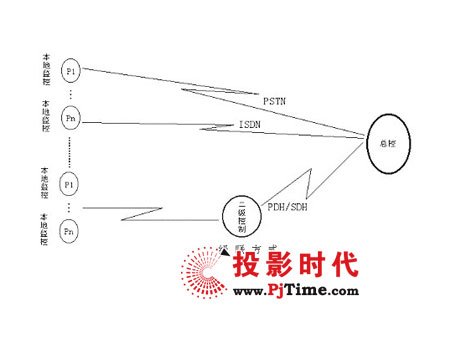

    强大的分控功能可以是居于RS-485，PSTN或TCP/IP方式，其分控网络化的引入使JetCom多媒体监控系统进入监控领域一个新的台阶，从而使本系统更能适应现代化，大规模，跨地域的复杂应用场合从而成为一套先进的，完善的，易于组建和扩充的，可适应与各种条件的系统解决方案。
