构建新一代安防网络——科达ViewShot网络视频监控系统

组网方案

    根据KDM2800中心业务平台的配置与部署方式，科达ViewShot网络视频监控系统可提供满足不同规模需求的行业网络视频监控组网方案，包括中小型系统组网方案、大型系统组网方案以及多级级联系统组网方案。

    中小型系统组网方案

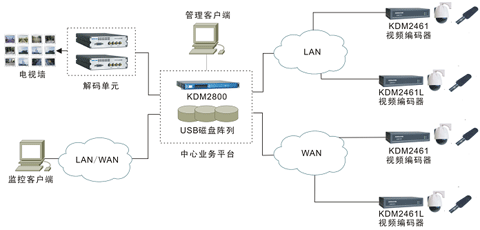

    对于监控点数量较少，且不需要进行分级部署的中小型系统，单台KDM2800即可满足组网需求，如图2所示。

图2 中小型系统组网方案

    监控点的模拟视、音频信号和告警信号经相应外设采集后输入视频编码器，视频编码器将其编码、压缩后处理为IP码流，然后通过局域网（LAN）或广域网（WAN，Intranet/Internet）传送到KDM2800，KDM2800再根据需要将码流分发至相应的客户端PC或电视墙解码单元。

    KDM2800集成了网络录像单元的功能，可通过外接USB磁盘阵列实现监控录像的集中存储，无需另配录像服务器。KDM2800具有3个USB磁盘阵列接口，可根据同时需要录像的路数和存储的时间选择相应容量的USB磁盘阵列，从而实现存储空间的灵活配置。

    大型系统组网方案
    对于监控点数量超过单平台的接入容量，且不需要进行分级部署的大型系统，可以采用KDM2800多台堆叠的方式，如图3所示。

图3 大型系统组网方案

    采用这种多平台堆叠方式构建的系统，无论是业务操作还是系统管理，对于客户端而言，都与单一平台系统一样，唯一的区别就在于更大的监控点接入容量。

    为了保证多平台系统的稳定性与可靠性，KDM2800内置了强大的负载均衡功能，可实现监控点在多个平台之间分布式接入和码流的自动均衡，并能在某一平台发生故障后自动切换至正常的平台，保证监控业务不间断。

    多平台堆叠后的系统可通过KDM2800的分布式处理满足大量监控点同时录像的需求，USB磁盘阵列也可以分布在多个KDM2800之上。对客户端而言，存储空间以及录像资料的调用与管理是完全透明的。

    多级级联系统组网方案

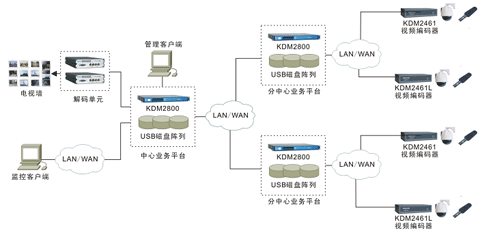

    对于需要实现分级部署和分级管理的大型远程监控联网系统，可通过KDM2800多级级联的方式满足组网需求，如图4所示。

图4 多级级联系统组网方案

    多级级联后的系统采用树型结构实现分级、分层的联网应用，每一级平台都可以接入本级所辖的监控点，并提供单独的业务功能和管理功能。同时，每一级平台既可以作为上级平台实现对下级平台及其所辖监控点的集中管理，又可以作为下级平台接受上级平台的集中管理。
