LED显示屏关键指标图解说明

来源:投影时代 更新日期:2008-09-03 作者:pjtime资讯组

1) 物理指标

像素中心距pixel pitch(点间距)
    相邻像素中心之间的距离。(单位:mm)

密度density (点数)
    单位面积上像素点的数量(单位:点/m2)。点数同点间距存在一定计算关系
    计算公式是:密度=(1000÷像素中心距)
    LED显示屏的密度越高,图像越清晰,最佳观看距离范围越小。


最佳视距

密度(点/m2)

点间距(mm) 最佳视距(米)
    最近 最远
44100 4.75 2 26
40000 5 3 28
17200 7.625 4 42
10000 10 5 55
6944 12 8 66
3906 16 15 88
2500 20 20 110
2066 22 20 140



观看距离图示


平整度level up degree

    发光二极管、像素、显示模块、显示模组在组成LED显示屏平面时的凹凸偏差。LED显示屏的平整度不好易导致观看时,屏体颜色不均匀。

电性能指标

2)

灰度等级gray scale

    LED显示屏同一级亮度中从最暗到最亮之间能区别的亮度级数。灰度也就是所谓的色阶或灰阶,是指亮度的明暗程度。对于数字化的显示技术而言,灰度是显示色彩数的决定因素。一般而言灰度越高,显示的色彩越丰富,画面也越细腻,更易表现丰富的细节。

    灰度等级主要取决于系统的A/D转换位数。当然系统的视频处理芯片、存储器以及传输系统都要提供相应位数的支持才行。一般为无灰度、8级、16级、32级、64级、128级、256级等,LED显示屏的灰度等级越高,颜色越丰富,色彩越艳丽;反之,显示颜色单一,变化简单。



    目前国内LED显示屏主要采用8位处理系统,也即256(28)级灰度。简单理解就是从黑到白共有256种亮度变化。采用RGB三原色即可构成256×256×256=16777216种颜色。即通常所说的16兆色。国际品牌显示屏主要采用10位处理系统,即1024级灰度,RGB三原色可构成10.7亿色。

换帧频率refresh frame frequency

    LED显示屏LED显示屏画面信息更新的频率。

    一般为25Hz、30Hz、50Hz、60Hz等,换帧频率越高,变化的图像连续性越好。


刷新频率refresh frequency

    LED显示屏显示数据每秒钟被重复显示的次数。

    常为60Hz、120Hz、240Hz等,刷新频率越高,图像显示越稳定。


光学指标

3)

显示屏亮度luminance of LEDscreen

    LED显示屏在法线方向的平均亮度。单位:cd/m2。

    在同等点密度下,LED显示屏的亮度取决于所采用的LED晶片的材质、封装形式和尺寸大小,晶片越大,亮度越高;反之,亮度越低。

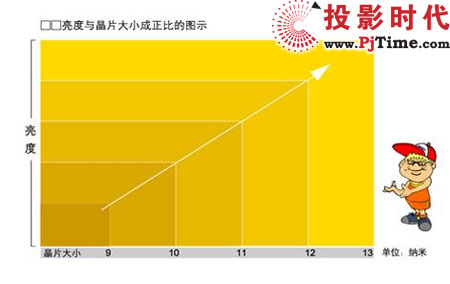

    亮度与晶片大小成正比的图示

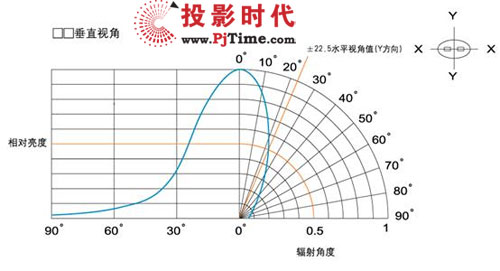

视角viewing angle


    在水平和垂直两个方向的亮度分别为LED显示屏法线方向亮度的一半时,该观察方向与LED显示屏法线的夹角分别称为水平视角和垂直视角,一般以±表示左右和上下各多少度。

    如果一块显示屏的水平视角为120度、垂直视角为45度,在此观看范围内能使所有观众享受到最佳的观看效果。超出此范围,观众将可收看到低于正常亮度50%的视觉效果。LED显示屏的视角越大,其受众群体越多,覆盖面积越广,反之越小。LED晶片的封装方式决定LED显示屏的视角的大小,其中,表贴LED灯的视角较好,椭圆形LED单灯的水平视角较好。视角与亮度成反比。


视角范围

灯材

水平

垂直

表贴LED灯

160

160

椭圆形LED灯

120

45

圆形LED灯

60

60

显示屏寿命life of LED screen

    LED是一种半导体器件,其寿命为10万小时。LED显示屏的寿命取决于其所采用的LED灯的寿命和显示屏所用的电子元器件的寿命。一般平均无故障时间不低于1万小时。
