让监控变得简单 H3C iVS IP监控产品家族

H3C网络监控产品概述

    杭州华三通信技术有限公司（简称H3C）， 致力于IP技术与产品的研究、开发、生产、销售及服务。为构建以业务应用为中心的动态IT架构，H3C提出了IToIP理念。基于IP技术标准提供统一IT基础架构,具备“标准、融合、开放、增值”特征，基于IToIP构建网络、安全、存储、多媒体四大产品线，实现了从网络设备供应商到IToIP整体解决方案供应商的战略跨越，确立了牢固的市场领先地位。目前，H3C在中国的交换机和企业级路由器市场市场份额排名第一，网络安全设备市场份额排名第二，其中IPS产品市场排名第一，IP存储市场份额第一，IP监控技术全球领先，已成为中国平安城市第一品牌。

    华三IP监控产品支持高清D1视频流，码率1M～8M；摄像机模拟信号在监控点一次编码直接加入网络，传输和存储图像质量不受距离限制变化。 基于组播机制，查看某个监控画面的用户数量没有限制；NGN架构，软交换业务平台，可支持各类数据应用。 实时监控与存储分离，互不影响；IP SAN可靠性高；工业级存储设备，支持大数据量实时并发读写，可以应对所有恶劣的突发需求。



视频编码器
H3C EC2004-HF 视频编码器
H3C EC1004-HC 视频编码器
H3C EC1001 视频编码器
H3C EC1001-HF 视频编码器
H3C ECR3000 系列视频编码器

视频解码器
H3C DC1001 视频解码器
H3C DC1001-FF 视频解码器

视频监控管理平台
H3C VM9000 视频管理服务器
H3C VM8000 视频管理服务器
H3C DM8000 数据管理服务器
H3C VM5000 视频管理服务器
H3C ISC3000 集成监控中心

媒体交换 & 分发平台
H3C UMS9005 通用媒体交换机
H3C MS9000 媒体管理软件
H3C MS8000 媒体交换服务器

视频管理客户端
H3C VC9000 视频管理客户端
H3C VC8000 视频管理客户端

下面让我们分别了解：

视频编码器

H3C ECR3000 系列

    H3C ECR3000系列视频编码器是支持可堆叠高密度视频接入和专业存储的新一代网络视音频编码终端，包含ECR3308-HD，ECR3316-HC三款终端，分别支持8路D1和16路CIF格式的图像压缩。

    ECR3000通过内置8个百兆以太口可以方便的接入H3C EC系列H.264编码器，通过堆叠捆绑支持128路CIF、64路D1或32路FULL D1格式的图像接入。ECR3000内置支持基于NAS技术和支持RAID保护的磁盘阵列，可以为堆叠的EC编码器提供高可靠专业存储服务。

    ECR3000同时支持H.264和MJPEG压缩格式，支持双流，可作为单机使用或被H3C的各种管理平台监控管理和配置。采用嵌入式结构设计和电信级制造工艺，功能强大，运行可靠稳定，适用于各种网络环境下对产品存储可靠性要求很高、前端接入密度高和不方便进行中心网络存储的专业监控场合，可以广泛应用于公安、金融、交通、电力、能源、教育、大型园区、楼宇、医疗等各种高要求网络监控环境中。

H3C EC1001-HF 视频编码器

    H3C EC1001-HF 是新一代网络视频编码终端，集音视频编码压缩和数据传输为一体，适用于监视远端实时图像、监听远端现场声音传送的场合，可以广泛应用于安防、交通、电力及其它实时监控环境。

    EC1001-HF 采用嵌入式操作系统，结构紧凑，功能强大，具有完善的音频视频处理电路。支持H.264、MPEG4、MPEG2以及MJPEG等多种图像压缩格式，图像分辨率可达720×576，码流速率最高支持8Mbps，能够为用户提供DVD画质的高清晰图像。

    EC1001-HF 采用全IP网络传输，支持点对多点的传输方式（组播），组网灵活，拓展性强。EC1001-HF 集成iSCSI和NAS客户端模块，可通过iSCSI或NFS协议在网络上传输音视频数据并保存至IP网络存储系统（IP SAN或NAS存储）中，从而实现音视频数据的集中存储和管理。

    EC1001-HF 提供以太网电口、SFP（Small Form Factor Pluggable，小型可插拔器件）接口、RS485串口、RS232串口等多种接口，能够适应多种组网环境。

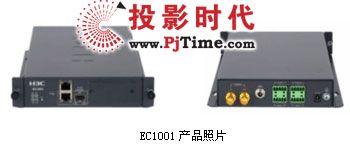

H3C EC1001 视频编码器

    H3C EC1001监控媒体终端是H3C公司推出的新一代视频监控媒体终端，是H3C iVS（IP Video Surveillance）IP智能监控解决方案的重要组件。EC1001同时具备视音频接入及编码、网络接入和iSCSI存储写入功能，可以完成监控信号的视音频输入，把模拟的视频、音频信号（如摄像机、麦克风等视音频源信号）进行数字化和压缩编码，形成IP数据包，利用网络传送到指定的目的地址，既可以进行实时查看，满足实时监控的需求，也可以直接基于iSCSI写入IP SAN存储设备进行信息保存。

    EC1001采用嵌入式结构设计，结构紧凑，功能强大，同时具备完善的防护设计，主要定位于对视频图像质量和应用要求较高的专业监控环境，可广泛应用于政府、公安、机场、地铁等领域的监控应用或安防应用。

    不同于传统的视频编解码器设备，EC1001同时支持视频编码、网络接入、iSCSI存储写入功能：支持MPEG-2/MPEG-4编码技术，最高可以提供8M编码带宽，支持FULL D1高清晰图像分辨率，为用户提供DVD画质的高清晰图像；可以提供丰富的网络接口和网络协议，具有以太网电口、以太网光口、EPON接口等多种网络接口，并可支持单播和组播等丰富的网络协议，网络适应性强；内置iSCSI存储写入功能，可直接基于TCP/IP iSCSI协议把视频码流写入到IP SAN存储设备。

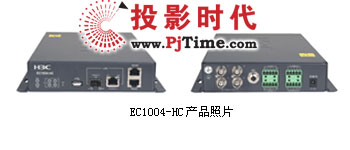

H3C EC1004-HC 视频编码器

    H3C EC1004-HC是新一代网络视频编码终端，集音视频编码压缩和数据传输为一体，主要为远程视频监控设计，适用于监视远端实时图像、监听远端现场声音传送的场合，可以广泛应用于安防、交通、电力及其它实时监控环境。

    EC1004-HC的主要功能是进行实时音视频信号的编码压缩，并封装为IP数据包，通过IP网络传送到指定的目的地址。

    EC1004-HC采用嵌入式操作系统，结构紧凑，功能强大，具有完善的音频视频处理电路。支持H.264、MJPEG等多种图像压缩格式。支持4路或2路视频输入，支持4路CIF和2路2CIF分辨率（主流为4路CIF时，支持4路MJPEG CIF辅流；主流为2路2CIF时，支持2路MJPEG 2CIF辅流）。图像分辨率最高可达704×288（配置为2路2CIF输入时），传输带宽最高支持2Mbps，能够为用户提供高清晰图像。

    EC1004-HC采用全IP网络传输，支持点对多点的传输方式（组播），组网灵活，拓展性强。EC1004-HC集成iSCSI和NAS客户端模块，可通过iSCSI或NFS协议在网络上传输音视频数据并保存至IP网络存储系统（IP SAN或NAS存储）中，从而实现音视频数据的集中存储和管理。

    EC1004-HC提供以太网电口、SFP（Small Form Factor Pluggable，小型可插拔器件）接口、RS485串口、RS232串口等多种接口，能够适应多种组网环境。

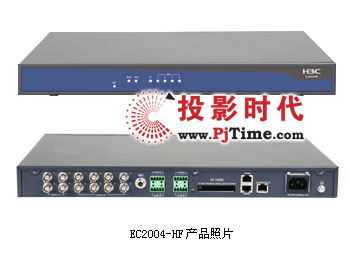

H3C EC2004-HF 视频编码器

    H3C EC2004-HF视频编码器是新一代网络媒体终端，集音视频编码压缩和数据传输为一体，主要为远程视频监控设计，具备视音频接入及编码、网络接入、双码流、iSCSI存储、NFS存储功能和本地缓存功能。

    EC2004-HF可以完成监控信号的视音频输入，把模拟的视频、音频信号（如摄像机、麦克风等视音频源信号）进行数字化和压缩编码，形成IP数据包，利用网络传送到指定的目的地址。这样既可以进行实时查看，满足实时监控的需求，也可以基于iSCSI/NFS/本地缓存实现信息保存，双流辅流功能可以让客户根据实时流和存储流的具体需求情况提供灵活的多重选择。

    EC2004-HF采用嵌入式结构设计，结构紧凑，功能强大，同时具备完善的防护设计，主要定位于对视频图像质量和应用要求较高的专业监控环境，可广泛应用于政府、公安、机场、地铁等领域的监控应用或安防应用。

    EC2004-HF遵从H.264 BP和MJEPG编码技术，支持4路视频输入，提供4路Full D1分辨率支持；可以提供丰富的网络接口和网络协议，具有以太网电接口，并可支持单播和组播等丰富的网络协议，网络适应性强。

视频解码器

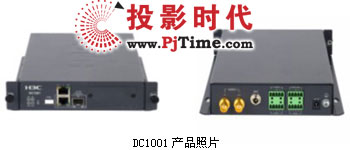

H3C DC1001

    H3C DC1001监控媒体终端是H3C公司 iVS（IP Video Surveillance）IP智能监控解决方案的重要组件。DC1001监控媒体终端的主要功能是从网络上获取视音频数据流，将数字信号转换还原为模拟信号，输出到监视器、电视墙、多媒体大屏幕、调音台、功放等模拟视音频设备。

    DC1001采用嵌入式结构设计，结构紧凑，功能强大，可支持MPEG-2/MPEG-4解码技术，提供FULL D1高清晰动态视频图像，解码带宽最高可达8M；具有以太网电口、以太网光口等多种网络接口，便于组网；支持以IP组播的方式接收视频流，可节省网络带宽。

    DC1001主要与H3C其他监控产品配合组网构成iVS IP智能监控解决方案，主要定位于对视频图像质量和应用要求较高的专业监控，可广泛应用于政府、公安、机场、地铁等领域的监控应用或安防应用。

H3C DC1001-FF 视频解码器

    H3C DC1001-FF 视频解码器是新一代网络视频解码终端，主要为远程视频监控设计，适用于监视远端实时图像、监听远端现场声音的上下传送的场合，可以广泛应用于安防、交通、电力及其它实时监控环境。

    在IP视频监控系统中，视频解码器从IP网络获得音视频数据流，将数字信号转换为模拟信号，输出到电视墙、多媒体大屏幕、调音台、功放等模拟音视频设备。    DC1001-FF 采用嵌入式操作系统，结构紧凑，功能强大，具有完善的音视频处理电路。支持H.264、MPEG4、MPEG2以及MJPEG等多种图像压缩格式，图像分辨率可达720×576，码流速率最高支持8Mbps，能够为用户提供DVD画质的高清晰图像。

    DC1001-FF 提供以太网电口、SFP（Small Form Factor Pluggable，小型可插拔器件）接口、模拟音频接口、模拟视频接口、RS485串口和RS232串口等多种接口，能够适应多种组网环境。

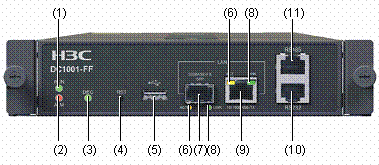

H3C DC1001-FF 前视图

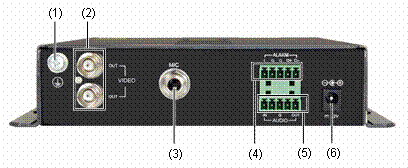

H3C DC1001-FF 后视图



视频管理服务器

H3C VM5000

    H3C VM5000视频管理服务器（以下简称VM5000）是杭州华三通信技术有限公司（以下简称H3C公司）面向IP视频监控系统开发的管理服务器设备，是H3C iVS8000视频监控系统整体解决方案中的重要组件。

    VM5000是新一代基于IP网络的视频管理服务器，它突破了传统视频管理服务器的瓶颈，使得可监控的范围更广，可容纳的设备更多，同时具有更好的可扩展性和可管理性。

    在VM5000的支持下，iVS8000视频监控系统的授权用户可以在任意一台PC管理终端上完成全网的设备配置，智能调度和管理监控网络中的各种资源。VM5000视频管理服务器提供了一种全新的分级、分域的管理模式，解决了传统监控网络中存在的云台控制冲突的难题。VM5000带有强大的存储管理功能，主要功能有管理存储设备、存储资源和音视频数据，支持对系统所有存储资源进行全方位的监控和管理，支持不间断的视频检索、回放等业务。

    iVS8000部署了大量用于存储视频数据的网络存储设备，VM5000作为这些存储设备的管理者，从大量复杂的管理信息中提取出与监控业务相关的信息，实现了对系统内大量存储设备的集中管理以及存储资源的动态分配。

    VM5000提供快速精确的视频数据检索功能，并严格控制数据访问权限，保证数据的安全性。VM5000内置Web服务器，用户可通过Web界面非常直观方便地管理和维护设备。VM5000提供数据备份功能，可通过简单的操作完成对重要数据的备份工作。在备份的同时，可指定数据的描

H3C VM8000 视频管理服务器

    VM8000视频监控管理服务器是H3C公司推出的新一代基于IP网络的视频监控管理服务器，是H3C iVS（IP Video Surveillance）IP智能监控解决方案的核心组件。VM8000采用Linux操作系统，满足专业监控对高性能、高可靠性的要求。

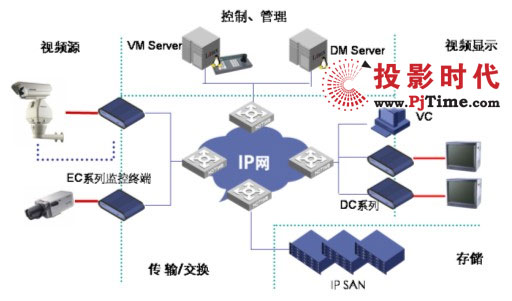

    VM8000可以与H3C的其他监控产品，包括EC系列视频监控媒体终端、视频数据管理服务器 DM Server、DC系列监控媒体终端、及IP SAN存储系统等配合组网，形成强大的IP智能监控解决方案。iVS IP智能监控解决方案的组网示意图如下所示：

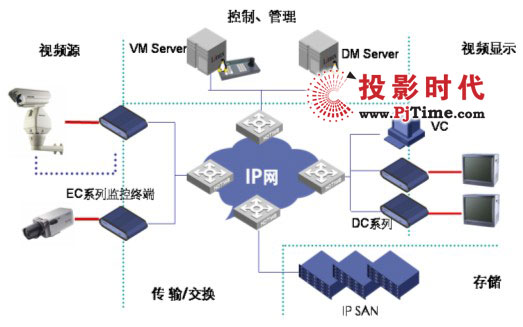

图1 H3C iVS IP智能监控解决方案示意图

    VM是iVS方案的管理中心和控制中心，VM的授权用户可以在任意一台PC管理终端上完成全网的设备管理、资源调度及业务控制。所有对监控设备的管理和控制都必须经过VM进行，但是业务流媒体处理的处理并不需要通过VM进行，所有监控视频流由IP网络直接承载及交换。正是iVS 监控方案采用了业务承载和控制相分离的机制，使得整个系统具备很高的性能和可扩展性，尤其适合大规模监控应用。

    通过VM8000视频监控管理服务器不仅可对所有前端设备进行集中的管理和控制，还可对所有存储设备进行远程的集中管理。日常监控时，由监控中心集中管理控制监控点到监控中心的图像、声音的切换、接收、存储过程。维护时，由VM8000视频监控管理服务器的超级管理员或授权用户在监控中心远程集中管理各终端，做到整个系统的统一管理和维护。VM对其他设备所有管理操作都是通过VC实现的。

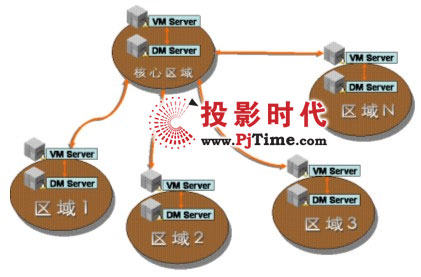

    VM8000具备很高的性能，单机最大可支持1000个监控点的管理。同时，VM8000视频监控管理服务器采用分布式的体系结构和基于TCP/IP的通信机制，可以平滑扩容。在面向更大规模的组网应用时，VM支持分域的组网模式，可将所有监控点分成多个区域，每个区域设置一台VM，每个VM只需管理和控制各自区域的监控设备，跨域的管理和控制由核心区域的VM完成，如下如所示：

图2 分级分域的管理方式

    VM的这种分级、分域的权限管理模式，可以更好的对用户的操作进行控制和管理，解决了传统监控网络中无法解决的控制冲突难题。



H3C VM9000 视频管理服务器

    H3C VM9000视频管理软件（以下简称VM9000）是华三通信技术有限公司面向运营商监控市场开发的管理软件，是H3C iVS运营级视频监控系统整体解决方案中的核心组件，可用于“全球眼”、“宽视界”等运营商视频监控平台的建设。

    VM9000是新一代基于IP网络的视频管理软件，它突破了传统视频管理服务器的瓶颈，使得可监控的范围更广，可容纳的设备更多，同时具有更好的可扩展性和可管理性。

系统组成：

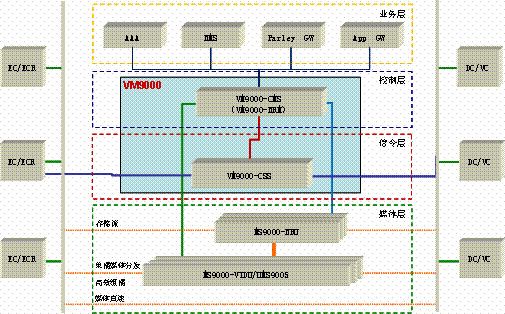

    VM9000分为VM9000-CMS中心管理服务器（以下简称CMS）和VM9000-CSS控制信令服务器（以下简称CSS）两个组件。

VM9000-CMS中心管理服务器：

负责视频监控业务的调度，设备和用户信息的管理，CMS组件还内置NRM数据管理功能，完成存储设备、存储资源的统一管理；

H3C DM8000 数据管理服务器

    DM8000数据管理服务器是H3C公司推出全新基于IP架构的iVS（IP Video Surveillance）IP智能监控方案中的一个重要组件。其主要功能是管理储存于IP存储系统中的视频数据，包括协助EC系列监控媒体终端建立与存储资源的连接、制定每个EC设备的存储计划、检索回放视频数据、备份视频数据、存储资源状态监控等功能。

H3C的iVS IP智能监控解决方案的组网如下所示：

图1  iVS IP智能监控解决方案组网图

    为了保障视频数据存储的可靠性及数据共享，iVS采用先进的IP SAN储存系统存储视频数据，DM8000作为这些存储设备的管理者，从复杂的存储设备管理信息中抽象出与监控业务相关的信息，实现了对系统内大量存储设备的集中管理以及存储资源的动态分配。DM8000提供快速精确的视频数据检索功能，并严格控制数据访问权限，保证数据的安全性。同时，DM8000内置Web服务器，用户可通过Web界面非常直观的管理和维护设备。

    DM8000采用Linux操作系统，满足专业监控对高性能、高可靠性的要求。

H3C ISC3000 集成监控中心

    ISC（Integrated Surveillance Center）是H3C公司面向行业和商业用户推出的新一代网络视频集成化监控中心。

    H3C ISC3000集成监控中心是一个集系统管理、日常监控、网络存储和自我防护四大功能为一体的中心平台。包括ISC3000集成监控中心主机和ISC3100集成监控中心辅机两款产品。

    ISC3000创造性的将监控中心监控管理所需的各项功能集成在一台All In One设备，大大提高了系统的综合性能、易用性和性价比，同时其电信级制造工艺和RAID存储保护技术保证了系统的高可靠性。

    ISC3000主机最大提供8个盘位的存储空间，最大扩展接入31台ISC3100辅机扩展到总计256个盘位的存储空间，满足最大1500路视频的管理和存储服务。

    ISC3000可作为独立的单机方式运行，成为小型行业或商业视频监控中心。也可以纳入H3C的iVS5000/8000/9000系列监控管理平台统一管理，构成更大规模的行业视频监控系统。ISC系列采用嵌入式结构设计和电信级制造工艺，功能强大，运行可靠稳定，可以广泛应用于公安、金融、交通、电力、能源、教育、大型园区、楼宇、医疗等各种高要求网络监控环境中。

H3C UMS9005 通用媒体交换机

    H3C UMS9005通用媒体交换机是H3C公司面向运营商市场和高端行业市场开发的高性能媒体交换机，可应用于视频监控系统、IPTV等环境，实现大规模的实时媒体流分发。

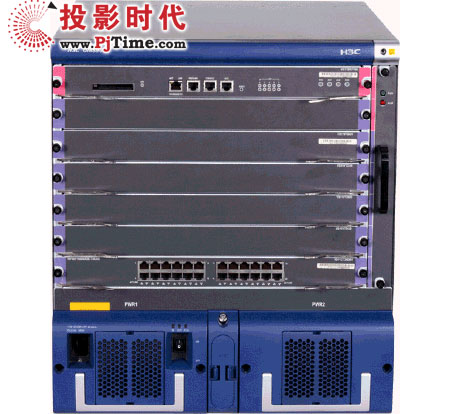

    UMS9005通用媒体交换机基于H3C成熟的路由交换平台开发，具有高可靠、大容量、低时延等特点。UMS9005通用媒体交换机支持双主控、双电源，提供5个业务板和接口板插槽，其外观如图所示。

H3C UMS9005通用媒体交换机

产品组成

机箱：

    UMS9005通用媒体交换机采用一体化机箱式结构，整个机箱由电源区、单板区、背板、风扇区等几个部分组成。

    UMS9005通用媒体交换机提供7个槽位。最上面两个槽位是主控板槽位，两块主控板可实现双机热备；下面5个槽位是VTDU业务板和接口板槽位，系统最大可配置4块VTDU板和1块接口板。所有单板均支持热插拔。

主控板：

    主控板是UMS9005通用媒体交换机的核心，完成通用媒体交换机内部路由、转发表项维护、跨板的业务交换、系统配置及监控功能。

VTDU业务处理板：

    VTDU业务处理板是UMS9005通用媒体交换机的业务处理核心，单块VTDU业务板具有1M的媒体转发表项，可达到8Gbps的转发性能，转发时延小于10ms。一台UMS9005通用媒体交换机最大可配置4块VTDU业务板，VTDU业务板不提供对外物理接口。

千兆以太网接口板：

    UMS9005通用媒体交换机提供具有24个千兆电口的以太网接口板，实现媒体业务的收发。接口板具有二、三层交换、基于端口的VLAN等业务特性。

电源：

    UMS9005通用媒体交换机的电源系统支持交流和直流两种供电方式，用户可根据实际需要选用交流、直流电源模块，支持在线插拔。

风扇框：

    UMS9005通用媒体交换机使用4个直流风扇单元，风扇提供两种调速方式：主控调速和温控自动调速。



H3C MS8000 媒体交换服务器

    H3C MS8000媒体交换服务器（以下简称MS8000）是H3C公司面向IP视频监控系统开发的媒体服务器设备，是H3C iVS视频监控系统（以下简称iVS）整体解决方案中的重要组件，其外观如图1-1所示。

MS8000主要功能有：实时音视频流的转发、分发功能和音视频历史数据的VOD点播功能。

实时音视频流的转发

    MS8000可接收编码器发出的实时音视频流，转发给解码客户端进行解码播放。MS8000能够接收组播媒体流或单播媒体流，发送组播媒体流或单播媒体流，可适应不同的网络状况，方便系统组网。

实时音视频流的分发

    MS8000可把接收到的一路媒体流分发给多个解码客户端进行解码播放，即使编码器的上行接入带宽不足，也可实现多用户同时浏览同一路视频源。

音视频历史数据VOD点播

    如果客户端需要访问编码器端到端写入到IP SAN中的音视频历史数据，可通过MS8000进行VOD点播。MS8000和客户端之间使用标准的RTSP协议进行播放过程控制。



视频管理客户端

H3C VC8000

    H3C VC8000视频管理客户端（以下简称VC8000）是H3C推出的监控管理客户端软件，同时也是一款软件视频解码及播放产品。VC8000向用户提供图形化的操作和显示界面。用户在监控中心通过VC8000集中控制监控点到监控中心的图像、声音的切换、接收、存储过程。维护时，由超级管理员在监控中心通过VC8000远程集中管理各终端，包括设备的参数配置，做到整个系统的统一管理和维护

H3C VC9000 视频管理客户端

    H3C VC9000是华三通信技术有限公司面向运营商监控方案开发的客户端软件，是H3C iVS运营级视频监控系统整体解决方案中的重要组件。

产品组成：

    VC9000客户端包括电信客户端（管理员版）和企业客户端（客户版）两部分。

    VC9000 电信客户端实现配置管理 IP 视频监控网络中的设备，如编码器、解码器、视频管理服务器、媒体转发服务器等。还可以配置管理系统中的用户，并且可以对企业用户做多样化的权限控制，分配不同的操作权限，对权限分设备控制，合理的管理权限划分大大降低了系统的维护工作量和复杂度，为 IP 视频监控系统提供了完善的安全保护机制。



    VC9000 企业客户端是一套图形化用户界面的客户端软件，用户可以方便的通过各种快捷按钮轻松实现实时监控、点播回放、轮切业务、本地录像和抓拍、远程云台控制、GIS（Geography Information System，地理信息系统）地图操作、系统配置等功能。

    VC9000 企业客户端可以实时接收系统中的各种告警事件，支持以弹出消息或者声音提示等方式通知用户告警事件的发生，用户还可以设置各种不同的告警级别，以不同的颜色显示、选择不同的提示声音，对各种告警信息做分类处理。

业务功能介绍：

    媒体播放业务：VC9000为用户提供了丰富的媒体播放功能。VC9000支持1分屏和4分屏两种不同分屏，用户可以根据自身需要修改、配置媒体播放器窗格数量和形式。各个窗格可以独立工作，每个窗格可以任意对应于实时监控、点播回放或者观看录像。

实时监控

    VC9000提供了灵活实用的实时监控功能，用户可以在多个窗格上同时查看多个摄像机正在拍摄的场景，达到实时监控的目的。





点播回放

    VC9000能够回放存储的历史视频数据，用户可根据日期、时间、地点、告警等条件精确查询检索历史视频数据，从存储设备中读取或下载历史视频数据到本地播放，并能够实现回放图像的本地录像和抓拍功能。VC9000支持4倍速、2倍速、常规速度、0.5倍速、0.25倍速和单帧播放方式。

本地录像的存储和播放

    在观看实时监控视频或点播历史录像时，可适用本地录像功能将一段特定时间的视频数据临时保存到本地。对于正在播放的录像，用户可以选择暂停、继续、以指定的倍速播放等功能。

屏幕抓拍

    用户可以根据自身需要抓拍视频窗口中正在播放的实时监控、点播回放、本地录像的图像画面，并存储到本地。

    云台控制业务：VC9000提供了云台控制功能，用户可以在本地远程控制云台的旋转角度、摄像机的光圈大小、聚焦程度、加热开关、雨刷开关、变倍程度、照明开关，设置并调用摄像机的拍摄角度的预置位等。除此之外，管理员还可设置云台控制的优先级，指定用户对特定摄像机的控制权，禁止其他用户抢占摄像机控制权。

    轮切业务：VC9000提供轮切业务，可以简单、快捷的设置一组摄像头的轮切序列，使监视器按照轮切序列循环播放多个摄像机拍摄的监控图像。根据摄像机拍摄场点重要性的不同可为其设置不同的轮切停留时间，同时还能够在现有轮切序列的基础上添加新增摄像机或删除不再使用的摄像机。
