油田远程图像监控系统实际解决方案

    一、行业背景

    随着中国经济的快速发展，石油天然气等能源产业在国家经济中的地位愈加显著。实现高效安全生产，实行数字化远程管理，有效控制生产过程中的关键技术环节，实现大规模生产所要求的统一、协调、高效、远程调度指挥、监管和控制是目前众多大型企业所企盼的。但是采油地常常分布在人烟稀少的偏僻地区，交通通讯不便，分布地域广泛、现场人员较少，大部分地区处于无人或少人职守状态，工作效率低下，面临人为或自然因素破坏的危险，系统维护成本较高。石油企业信息化建设的进一步发展和拓宽，向信息技术要效益、要速度、要精度成为石油开发的主要发展方向和战略手段，国外石油公司发展的实践证明，石油的开发生产与信息技术的紧密结合是石油工业发展的必然。

    油田的油井分布区域很广，现场职守和维护人员少，为保障油田生产的正常运行，需要将生产现场图像信息、油井生产数据、设备运转和维护状况、原油储备和运输信息等，实时传送到生产管理总部，为生产的指挥调度提供准确及时的第一手资料。

    基于油田大多位于沼泽、沙漠等地广人稀等偏僻地区的特点，采用数字网络化的无线传输技术来实现数据的通讯，具有安装开通快捷、维护迁移方便、造价低、便于集中管理等优点。

    二、系统功能特点

    1、提供完善的实时监控、设备管理、权限控制、录像策略、系统日志管理、报警系统管理、图像管理、人员管理等功能。

    2、通过数据采集模块，将抽油机的电流电压、温度湿度实时上传至监控中心，并自动形成报表，监控数据将会保存在数据库中，为日后分析提供依据。

    3、网络视频服务器应用软件可以监测系统运行数据。一旦超过标准值可以通过控制接口控制系统保护功能。同时这些报警数据将会优先传送到上级指挥机构。为上级领导做出决策提供依据。

    4、利用网络视频服务器的双向语音功能，通过网络监控平台实现领导和各采油站点工作人员在线语音、文字交流。

    5、利用高频微波无线网桥来进行数据传输，能很好地解决油田所处地方偏僻不方便走线的困难，同时具有安装开通快捷、维护迁移方便、造价低等优点。

    6、前端监控系统录像策略包含定时录像、手动录像、报警联动录像、视频移动录像等多种录像模式。管理员可以在重点区域重点时段启用定时录像功能，在报警设备防区设置报警联动录像功能，当有警情的时候可以自动联动录像并设置报警预录时间。

    7、网络视频服务器、网络一体球可以提供高清晰的监控画面。在系统数据库中设置有地形面貌检索记录，工作人员可以记录现场的地形地貌，为日后的勘探提供直观的视频录像文件，相关的技术参数也可以由数据库中检索出来。

     三、系统结构及方案说明

    安联博视科技数字网络监控系统对油田各厂矿区域进行全天侯实时监控。系统包括现场监控前端传输部分、监控中心三部分，监控前端与监控中心通过专网或无线网桥进行连接。监控前端包括防爆摄像机、视频网络服务器、可控云台、报警信号发生器（火灾、气体泄露、防盗等）等部分组成，将音频、视频、报警等信号，转换压缩成网络可以传输的数据包，经网络传回监控中心的服务器，进行集中处理。监控人员通过登录网络中的服务器，进行图像浏览。在油田作业区设置本地监控体系，包括油田工作区、生活区周边监控，采油井监控和数据监控管理。在油田系统总部设置远程统一监管系统，包括警情处理，数据报表分析，远程管理等任务。

油田远程图像监控系统的解决方案

    四、主要产品描述

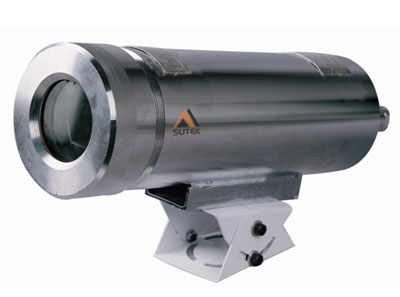

    防爆摄像机

    1、防爆摄像机

    普通摄像机在使用过程中会产生高温、脉冲、火花或因电源故障而烧毁，如果使用场所存在可燃性气体或可燃性粉尘，那么上述任何一种情况均会引起周围气体或粉尘的剧烈燃烧甚至爆炸，后果不堪设想，所以使用防爆摄像机不仅是为了保证摄像机的安全，更重要的是为了保证使用场所的安全。

     深圳安联博视科技自主研发和生产的防暴摄像机AL-BAS101C与AL-B101S，充分考虑了爆炸性气体或粉尘混合物环境的防爆要素，从外壳强度、接合面间隙、长度以及外壳最高表面温度等关键条件着手，确保隔爆性能。另外，深圳安联博视科技还与中国安全生产研究院一起联合开发了多款用于此等安全生产特殊行业的监控产品和系统。

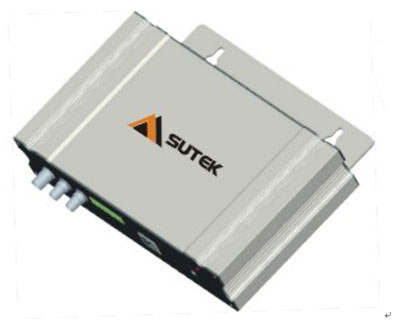

    2、视频服务器

    视频服务器

    是指一个能够对数字视频进行压缩或者解压缩的程序或者设备。

    主要功能：

    •最先进的网络转发服务器技术，轻松实现多用户访问，多级用户密码权限管理

    •支持动态IP地址，支持局域网、Internet（ADSL、有线通）

    •通过MAC语音接口，就可完成对远程监控地点的收听和喊话功能，双向语音对讲实时传输,让远程会议、远程交流轻松实现

    •RS-422/485串口支持云台控制、高速球机或摄像机等外置设备
