引领扩声的声博士 S、SD系列数字功放

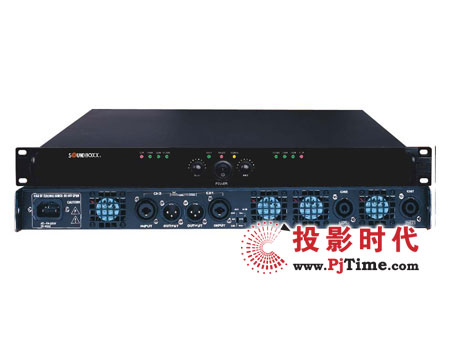

SD（半桥）系列SD2400

    随着数字技术的飞速发展,数字音频设备在扩声领域中也渐渐担当重任,宝业恒公司为了满足现在市场的需要，推出了具有高性能的新一代数字功放,势必将掀起专业功放小型化,技术性的革命。

   工程师们呕心沥血的设计、制作与测试，使得SOUNDBOXX数字功放完全可以在各种恶劣环境下稳定工作,为音响工程师和使用者提供了坚实的可靠保障。

    数字功放的先进技术与稳定的性能将成为功放小型化,高效率技术性革命的重要因素。

    SOUNDBOXX的S、SD系列数字功放基于30年来电源和转换器领域的脉宽调制技术(PWM)从而确保了可靠性、小尺寸、低重量和高效率，具体表现如下：

    功放输出的有效率达到95%。电源电路设计为全球电源,可以稳定的工作在100V-240V电压输入状态下，而无须任何人为调整,可广泛应用在各种供电电压或电源不稳定的地域.

    信号模数转换零误差。利用调制技术将模拟音频信号转换为数字信号过程中,不会引起幅度误差，信号无损失。

    失真的自适应消除。采用闭环控制技术,能自适应消除功放在各个环节如:驱动、放大、滤波…等环节中引入的噪声、失真。

    采用三大保护技术：

    ① 采用过流保护技术。当功放输出端出现短路，过低阻抗的情况并对功放安全造成威胁时，功放进入保护状态,关闭输出信号;当危害情况解除后,能自动检测,并恢复正常工作。同时在负载保护方面SOUNDBOXX数字功放加入了容性负载保护，确保功放在接入任何负载情况下不出现损坏。

    ② 采用电流压限技术。根据数字功放的高效率,以及音乐信号有效值功率低的特点，数字功放热设计通常按1/3--1/6额定功率设计，因此当输入正弦波测试信号功放额定功率输出时，功放通常会出现过热现象，这时电流压限的作用是限制功放长时间处于额定正弦功率输出，是一项避免功放发热的保护措施,功放在正常工作情况下该项功能将不启动。

    ③ 在发热保护上还增设了温度压限功能。在功放处于非良好散热条件下,功放的温度会不断升高，通常普通功放的温度保护功能，当温度达到一定时功放就停止工作，这样一来就会出现断音现象，给用户带来诸多不便，而SOUNDBOXX数字功放内设计有温度压限功能，能自动调节发热与散热的平衡，在温度升高时输出功率会相应减小，当温度达到平衡时，音量将维持在一定值，不会进入停止工作状态。杜绝出现断音现象，

    SOUNDBOXX数字功放采用MOSE管做功率放大，动态范围大效率高，瞬态响应好，可以安全稳定的工作在负载阻抗2欧-8欧之间。

    在连接接口上SOUNDBOXX数字功放设置了信号引出口，在保证功放的信号质量的前提下，大大减少了信号分配成本。功放在本身信号连接上有立体声。并连.桥接模式，提供了扩声系统的连接灵活性。在连接口上最大的特点是该数字功放可扩展COBRANET接口实现了网络音频信号全数字处理传输和管理，是系统集中化、系统连接简洁化充分体现了数字设备的优越性。

    由于SOUNDBOXX数字功放经过了全面的优化设计和实践检验，由此间接带来的成本节省也十分明显：外壳体积重量的降低，使得材料费用，生产，仓贮，运输等成本大为下降。

    可以预见，SOUNDBOXX数字功放将在功放市场掀起一次功放小型化技术先进性的革命浪潮。大功率专业功放的轻薄化配合成本的降低，将使普通消费者乐意而且有能力买到专业级的享受，使专业功放市场再续辉煌！

    SD（半桥）系列

    SD2400

输入输出指标

输出功率 : ( W ) 8 Ω 350 X 2
4 Ω 560 X 2
2 Ω 850 X 2
8 Ω (桥接)  1200
4 Ω (桥接)  1700

信噪比 105 dB(A-weighted典型值）
整机增益 30dB-33dB可选(SD系列数字功放提供三档接增益选择，以供不同负载使用，低阻抗接低增益，以防止出现异常保护。)
频率响应 20Hz-20kHz (+1/-2dB )
阻尼系数 300@1kHz

有效频率范围内相位差：（典型值） 频率 20 Hz 1 kHz 10 kHz
相位 （°） +7° -10° -9.8°

输入共模抑制：（典型值） 频率 100 Hz 1 kHz 20 kHz
CMRR (dB) 71 dB  66 dB 57 dB

通道隔离度：（典型值） 频率 20 Hz 1 kHz 10 kHz
CTC (dB) 85 dB  80 dB -64 dB

总谐波失真：（典型值） 频率 100Hz 1 kHz 10kHz
THD+N@10%Rated Power 0.05% 0.05% 0.003%

互调失真：（典型值) 功率 1 Watt 1 Watt
DIM100 (dB)  0.02% 0.03%
SMPTE 60/7k (dB)  0.02% 0.06%

电源指标
电流@220V AC 输入电压 100-240V
1/8额定功率 8 Ω 0.8 A
4 Ω 1.2 A
2 Ω 1.3 A

1/3额定功率 8 Ω 1.4 A
4 Ω 2.3 A
2 Ω 2.7 A

其它指标
散热方式 强迫风冷（4个温控变速风机）
输入连接器 平衡XLR
输出连接器 SPEAKON 连接器
控制 两路音量控制器（前面板），增益选择（后面板）
LED指示 电平指示、故障指示、过热指示
体积 483 * 400 * 44 mm3 W*D*H
重量 9.8 kgs

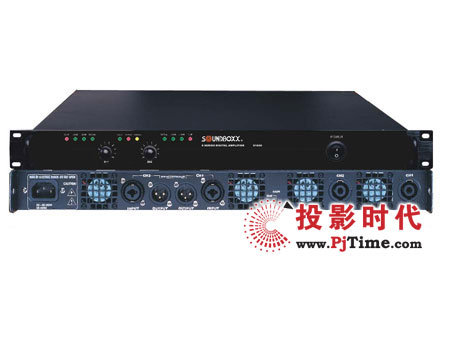

SD2800



    输入输出指标

输出功率 : ( W ) 8 Ω 450 X 2
4 Ω 900 X 2
2 Ω 1000 X 2
8 Ω (桥接)  1800
4 Ω (桥接)  2000

信噪比 105 dB(A-weighted典型值）
整机增益 30dB-33dB可选(SD系列数字功放提供三档接增益选择，以供不同负载使用，低阻抗接低增益，以防止出现异常保护。)
频率响应 20Hz-20kHz (+1/-2dB )
阻尼系数 300@1kHz

有效频率范围内相位差：（典型值） 频率 20 Hz 1 kHz 10 kHz
相位 （°） +7° -10° -9.8°

输入共模抑制：（典型值） 频率 100 Hz 1 kHz 20 kHz
CMRR (dB) 71 dB  66 dB 57 dB

通道隔离度：（典型值） 频率 20 Hz 1 kHz 10 kHz
CTC (dB) 85 dB  80 dB -64 dB

总谐波失真：（典型值） 频率 100Hz 1 kHz 10kHz
THD+N@10%Rated Power 0.05% 0.05% 0.003%

互调失真：（典型值) 功率 1 Watt 1 Watt
DIM100 (dB)  0.02% 0.03%
SMPTE 60/7k (dB)  0.02% 0.06%

电源指标
电流@220V AC 输入电压 100-240V
1/8额定功率 8 Ω 1 A
4 Ω 1.7 A
2 Ω 1.9 A

1/3额定功率 8 Ω 2.2 A
4 Ω 3.9 A
2 Ω 4.2 A

其它指标
散热方式 强迫风冷（4个温控变速风机）
输入连接器 平衡XLR
输出连接器 SPEAKON 连接器
控制 两路音量控制器（前面板），增益选择（后面板）
LED指示 电平指示、故障指示、过热指示
体积 483 * 400 * 44 mm3 W*D*H
重量 9.8 kgs

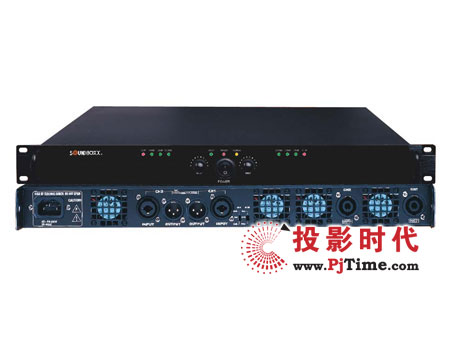

SD3000



    输入输出指标

输出功率 : ( W ) 8 Ω 650 X 2
4 Ω 1300 X 2
2 Ω 1500 X 2
8 Ω (桥接)  2600
4 Ω (桥接)  2800

信噪比 105 dB(A-weighted典型值）
整机增益 30dB-33dB可选(SD系列数字功放提供三档接增益选择，以供不同负载使用，低阻抗接低增益，以防止出现异常保护。)
频率响应 20Hz-20kHz (+1/-2dB )
阻尼系数 300@1kHz

有效频率范围内相位差：（典型值） 频率 20 Hz 1 kHz 20 kHz
相位 （°） +7° -10° -145°

输入共模抑制：（典型值） 频率 100 Hz 1 kHz 20 kHz
CMRR (dB) 71 dB  66 dB 66 dB

通道隔离度：（典型值） 频率 20 Hz 1 kHz 20 kHz
CTC (dB) 85 dB  80 dB 65 dB

总谐波失真：（典型值） 频率 100Hz 1 kHz 10kHz
THD+N@10%Rated Power 0.05% 0.05% 0.05%

互调失真：（典型值) 功率 1 Watt
DIM100 (dB)  0.02%
SMPTE 60/7k (dB)  0.02%

电源指标
电流@220V AC 输入电压 100-240V
1/8额定功率 8 Ω 1.4 A
4 Ω 2.3 A
2 Ω 2.6 A

1/3额定功率 8 Ω 3 A
4 Ω 5.4 A
2 Ω 6 A

其它指标
散热方式 强迫风冷（4个温控变速风机）
输入连接器 平衡XLR
输出连接器 SPEAKON 连接器
控制 两路音量控制器（前面板），增益选择（后面板）
LED指示 电平指示、故障指示、过热指示
体积 483 * 400 * 44 mm3 W*D*H
重量 9.8 kgs

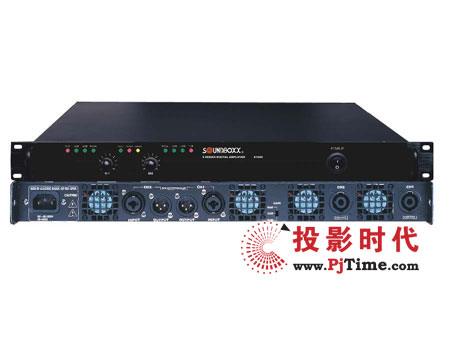

S（全桥）系列S1000

    S（全桥）系列  S1000

    输入输出指标

输出功率 : ( W ) 8 Ω 450 X 2
4 Ω 900 X 2
2 Ω 1000 X 2

信噪比: 105 dB(A-weighted典型值）
整机增益:30dB-33dB可选(SD系列数字功放提供三档接增益选择，以供不同负载使用，低阻抗接低增益，以防止出现异常保护。)
频率响应:20Hz-20kHz (+1/-2dB )
阻尼系数:300@1kHz
输入阻抗：15 kΩ平衡

有效频率范围内相位差：（典型值） 频率 20 Hz 1 kHz 20 kHz
相位 （°） +11° -6° -137°

输入共模抑制：（典型值） 频率 100 Hz 1 kHz 20 kHz
CMRR (dB) 71 dB  66 dB 66 dB

通道隔离度：（典型值） 频率 20 Hz 1 kHz 20 kHz
CTC (dB) 85 dB  80 dB 65 dB

总谐波失真：（典型值） 频率 100Hz 1 kHz 10kHz
THD+N@10%Rated Power 0.08% 0.08% 0.05%

互调失真：（典型值) 功率 1 Watt
DIM100 (dB)  0.05%
SMPTE 60/7k (dB)  0.05%

电源指标
电流@220V AC 输入电压 100-240V
1/8额定功率 8 Ω 1 A
4 Ω 1.7 A
2 Ω 1.9 A

1/3额定功率 8 Ω 2.2 A
4 Ω 3.9 A
2 Ω 4.2 A

其它指标
散热方式 强迫风冷（4个温控变速风机）
输入连接器 平衡XLR
输出连接器 SPEAKON 连接器
控制 两路音量控制器（前面板），增益选择（后面板）
LED指示 电平指示、故障指示、过热指示
体积 483 * 400 * 44 mm3 W*D*H
重量 9.8 kgs


S1200




  输入输出指标

输出功率 : ( W ) 8 Ω 650 X 2
4 Ω 1300 X 2
2 Ω 1500 X 2

信噪比: 105 dB(A-weighted典型值）
整机增益:30dB-33dB可选(SD系列数字功放提供三档接增益选择，以供不同负载使用，低阻抗接低增益，以防止出现异常保护。)
频率响应:20Hz-20kHz (+1/-2dB )
阻尼系数:300@1kHz
输入阻抗：15 kΩ平衡

有效频率范围内相位差：（典型值） 频率 20 Hz 1 kHz 20 kHz
相位 （°） +11° -6° -137°

输入共模抑制：（典型值） 频率 100 Hz 1 kHz 20 kHz
CMRR (dB) 71 dB  66 dB 66 dB

通道隔离度：（典型值） 频率 20 Hz 1 kHz 20 kHz
CTC (dB) 85 dB  80 dB 65 dB

总谐波失真：（典型值） 频率 100Hz 1 kHz 10kHz
THD+N@10%Rated Power 0.08% 0.08% 0.05%

互调失真：（典型值) 功率 1 Watt
DIM100 (dB)  0.05%
SMPTE 60/7k (dB)  0.05%

电源指标
电流@220V AC 输入电压 100-240V
1/8额定功率 8 Ω 1.4 A
4 Ω 2.3 A
2 Ω 2.6 A

1/3额定功率 8 Ω 3 A
4 Ω 5.4 A
2 Ω 6 A

其它指标
散热方式 强迫风冷（4个温控变速风机）
输入连接器 平衡XLR
输出连接器 SPEAKON 连接器
控制 两路音量控制器（前面板），增益选择（后面板）
LED指示 电平指示、故障指示、过热指示
体积 483 * 400 * 44 mm3 W*D*H
重量 9.8 kgs


S1500



    输入输出指标

输出功率 : ( W ) 8 Ω 1000 X 2
4 Ω 2000 X 2
2 Ω 2300 X 2

信噪比: 105 dB(A-weighted典型值）
整机增益:30dB-33dB可选(SD系列数字功放提供三档接增益选择，以供不同负载使用，低阻抗接低增益，以防止出现异常保护。)
频率响应:20Hz-20kHz (+1/-2dB )
阻尼系数:300@1kHz
输入阻抗：15 kΩ平衡

有效频率范围内相位差：（典型值） 频率 20 Hz 1 kHz 20 kHz
相位 （°） +11° -6° -137°

输入共模抑制：（典型值） 频率 100 Hz 1 kHz 20 kHz
CMRR (dB) 71 dB  66 dB 66 dB

通道隔离度：（典型值） 频率 20 Hz 1 kHz 20 kHz
CTC (dB) 85 dB  80 dB 65 dB

总谐波失真：（典型值） 频率 100Hz 1 kHz 10kHz
THD+N@10%Rated Power 0.08% 0.08% 0.05%

互调失真：（典型值) 功率 1 Watt
DIM100 (dB)  0.05%
SMPTE 60/7k (dB)  0.05%

电源指标
电流@220V AC 输入电压 100-240V
1/8额定功率 8 Ω 2 A
4 Ω 3.4 A
2 Ω 3.8 A

1/3额定功率 8 Ω 4.2 A
4 Ω 8 A
2 Ω 9 A

其它指标
散热方式 强迫风冷（4个温控变速风机）
输入连接器 平衡XLR
输出连接器 SPEAKON 连接器
控制 两路音量控制器（前面板），增益选择（后面板）
LED指示 电平指示、故障指示、过热指示
体积 483 * 400 * 44 mm3 W*D*H
重量 9.8 kgs
