南京新港经济技术开发区应用H3C智能监控

    南京新港经济技术开发区成立于1992年，是国务院批准的国家级经济技术开发区。开发区规划面积30平方公里，区内设有工业、保税仓储、金融贸易和综合服务４个功能区。建区以来，开发区各项建设事业迅猛发展。截止2005年底，已有来自20多个国家和地区的近400家外资企业入区，总投资60亿美元，世界500强在区内投资企业22家。开发区生态环境与经济综合指标均已进入国家级开发区前10位，并已连续数年被省、市评为“先进开发区”、“建设新南京有功单位”和“外向型经济工作优胜单位”。

    随着开发区的不断发展，区内企业、人口数量的不断增加，维护区内治安、交通状况的良好有序，成为实现将开发区建设成现代化、多功能、环境优美的工业港口新区和开放型的经济中心，为区内企业和人民工作生活创造良好环境，推动新港开发区和谐发展的越来越关键的依托。因此，2007年，开发区管委会决定，开展“平安新港”工程建设，通过一套覆盖全区的安全监控系统，实现对区内治安交通状况的全面掌控，为公安部门警务工作提供高效的辅助平台，为全区人民打造一个和谐、安全的氛围。

需求复杂 要求全面

    此次新港开发区所规划的监控系统，共包括69个监控点位，布设162个摄像头，主要覆盖开发区乌龙山以南的地区，这其中需要通过60个高性能的室外智能球机来进行道路监控，而在进出开发区的五个主要路口，则设置102个专用摄像机，对每个车道的情况进行实时掌控。此外，还需要系统将以往安装的9个摄像头也一并纳入到整个监控网络中。面对数量众多的监控需求，南京新港需要建设一个数字化的视频监控综合管理平台，以方便在操作电脑上进行全部的系统控制操作。

    本项目在新港公安分局设立监控中心，公安分局监控中心需要能够及时调用管委会监控系统图像，来满足警务工作的各项要求。同时作为本项目建设方，在新港管委会也设立一个监控中心。因此，监控系统不仅需要能提供高质量的监控图像和存储图像，以供公安部门使用，同时还需要保证管委会与公安分局之间的数据传输足够畅通。而从未来的角度出发，南京新港还要求建设的监控系统具备良好的开放性核可扩展性，预留系统联网接口，能方便地与其他监控系统互联互通，同时设计规划有关社会面动态治安监控的接入方案，在相关设备及网络的设计时应预留相关的接口和容量，所建设的网络也能够实现开发区内视频会议系统。

解决方案 度身打造

    在经过反复选择和比较之后，南京新港开发区选择了在平安工程建设过程中颇有建树的H3C的IP智能监控，来完成监控系统的建设。H3C也根据南京新港的具体需求，提供了一整套涵盖最新的EPON传输、SIP控制、IP SAN存储等先进技术的视频监控解决方案。整个方案分为了监控资源、传输网络、监控中心等几大组成部分。

    整个南京新港开发区监控系统方案基于IP构建，IP网络可同时具备传输和交换的功能。传输及交换部分包括H3C提供的路由器、接入交换机、核心交换机、EPON传输设备、信息安全产品等。为了构建高品质的监控专用IP网络，H3C针对网络监控特性对安全接入、QoS保障和组播支持进行了充分的优化，可实现视频流的无阻塞交换，确保图像的清晰度和实时性，并具备高度的安全性、天然的可扩展能力和灵活性。

    系统的监控中心设在开发区管委会，部署IP SAN存储设备、数据管理服务器、视频管理服务器、核心交换机、解码器和电视墙。公安分局监控中心能调用管委会监控系统图像。

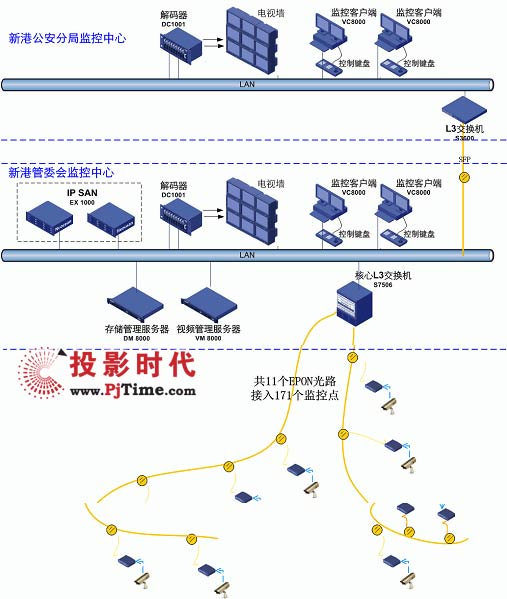

    除了摄像头与图像显示设备之外，整个监控系统主要采用的都是H3C设备。系统用11（应改成10条，最终只用了10条）条EPON光路接入全部171个监控摄像头；并采用专业的EX1000存储产品为120T关键历史视频数据的提供了高可靠性的存储保护；而S7506、S3600交换机优化的组播特性和特色的双流技术则确保了所有监控点的高清晰、高实时性、支持大量并发访问。系统的集中管理、批量配置、全网网管也可以为新港开发区节省管理成本。

功能全面 效果明显

    经过紧锣密鼓的项目建设，平安新港视频监控系统已初具雏形。系统已经可以实现各种监控业务，包括实时监控、视频信息存储及历史视频流回放等。

    通过合理的管线设计，新港开发区内的一百多个摄像头采集图像都能通过光纤快速地传输到管委会监控中心。管委会监控中心能对编码器、解码器、存储设备、网络设备进行集中管理，系统控制采用SIP协议，实现对系统前端摄像机的控制。系统能够通过前端球机、键盘及多媒体平台的配合，提供局部图像点击跟踪放大、预案防御层设置等智能功能。

    由于选用了H3C独特的媒体监控终端，编码器支持iSCSI协议，将数字化视频信号直接写入IP存储设备；图像回放直接从存储设备读出还原，保证了所有图像信号采集、传输、显示、存储、本地回放、远程实时调阅都能达到高清（720*576）标准。充分满足了公安部门的警务需求。

    而系统采用了视频监控数据流与存储数据流分开的模式，并选择了高效地IP SAN存储，不仅使监控视频能够迅速高清完整地存储，存储时间也达720小时。同时依靠RAID可靠备份机制，确保了存储数据的安全，使得存储监控图像能够充分发挥事后取证依据的作用。

    系统还充分考虑了与一期工程的互通，提供了对一期工程进行优化、改善图像的存储质量的解决方案。并支持以数字压缩和模拟两种方式（根据情况选择）将社会面监控图像接入系统。接入接口的定义通用、简单易行。系统还支持电子地图及报警视频联动；并允许授权用户通过TCP/IP接入系统。

    此外，系统在管委会和公安分局之间留有足够的光纤，满足为配合公安分局的监控系统联网、数据共享、及统一管理的需求。所有这些，都帮助南京新港开发区轻松掌控区内的各种治安和交通状况，也为开发区内的企业和市民带来了更多的安全感。

特点鲜明 优势明显

    在具体应用中南京新港发现，相对于传统的视频矩阵或DVR监控方案，开发区监控系统采用的IP智能监控方案有多处独特之处：

    首先是用高品质IP网络代替了传统的视频切换矩阵进行实时监控流的交换处理。以IP网络作为虚拟交换矩阵并不是新概念。但不同于其他任何监控厂商的是，H3C作为业界最领先的网络厂商之一，对IP网络有着深刻独到的理解，可以针对视频监控业务对IP网络进行优化设计，甚至适应性开发，如支持大规模组播及丰富的QoS特性等，可以支持监控视频流的，从而使得开发区监控系统的IP承载网络具备足够的高品质，可以实现监控视频流的无阻塞交换。如可以保证监控图像的跨域查看响应时间在300ms以内，满足专业监控的需求。

    其次是采用媒体流承载处理和控制分离的机制，VM作为整个系统的控制和管理核心，所有监控的控制流都由VM处理，但是系统中音视频媒体流并不在VM上集中处理，而是通过IP网络进行以分布式的交换和处理，从而避免了由于视频交换服务器的处理性能而造成的瓶颈问题。

    另外，采用了先进的IP SAN存储技术，相对于其他存储技术，IP SAN存储本身有着独特的技术优势，如专业的数据保护、良好的兼容性及可扩展性、可以在分布式部署的同时实现进行集中管理、便于数据共享等。同时，开发区监控系统方案通过EC系列内置iSCSI模块，EC可以直接对IP SAN存储设备进行写入操作，从而省去了中间的视频服务器，简化了系统架构，既提升了系统的可靠性又增强了方案的可扩展性。

    新港开发区监控系统方案代表了当前监控技术发展的趋势，由于整个方案基于IP理念设计，遵循了IP技术标准、开放的理念。各组成部分均采用标准的技术实现，不存在厂商私有技术或标准，这点符合业界技术发展的潮流，也符合用户的长远利益。同时整个系统具备很好的开放性，有利于各组成部分技术的独立演进及发展，同时使得开发区监控系统系统可以很好的和其他技术与工具整合，如GIS地图服务、视频识别工具等。
