NMP网络多媒体广告播放解决方案

一、背景说明
    近年来，国内广告机产业蓬勃发展，一方面是因为液晶屏的价格大幅下降，安装广告机的成本越来越低；另一方面则是国内的商业与消费环境越来越发达，广告商的需求越来越大。所以现在无论是电梯大堂、车站大厅、公交车、出租车、火车地铁、酒店大堂.、大卖场、便利商店 .. 等地，到处都可以看到广告机的安装与广告的播放。

    目前所安装的广告机大部分都是单机的，要更换广告影片时需要更换播放机的CF卡或是DVD光盘，但是随着广告运营商的规模越来越大，要更换与管理这些广告机的播放内容变得越来越不容易；另一方面广告主也越来越讲究分众行销，他们希望他们的广告可以直接对他们的目标观众播出，而不是全部的广告机一起播放。要让广告机所播放的影片可以自动更新，或者管理者可以远程分别指定各广告机的播放内容，监控各广告机播放状态，或是统计各广告的播放次数，最简单的方法就是把这些广告机都接上网络，并由位于管理中心的服务器统一管理这些广告机的播放内容。不过一般的广告媒体播放机并不具有联网的功能，最常用的解决方案是用计算机，不过计算机并不是一个好的解决方案，因为计算机架构复杂而且不稳定，容易招到破坏或侵入，整体的运营与维护成本很高。

二、方案特色说明
    研创科技所代理的DigiSignage网络多媒体广告播放系统，提供了一个方便好用而且稳定可靠的解决方案，它具有下列几项特色：
(A) 稳定的系统架构：播放机采用非 Windows操作系统的嵌入式系统，稳定性高，且不易被侵入破坏，另外内置看门狗， 系统会自动侦错重启。
(B) 系统集成度高：播放机的大小仅有133.5mm x 113.5mm x 25mm，一个手掌可以轻易掌握；耗电量小，仅仅约8Watt， 不须配置风扇，大大增加稳定性，且可以安装在密闭的空间里面。
(C) 功能齐全完备：播放机搭配了一个广告管理软件，这个软件的功能包括排程更新各播放机的播放内容、监控各播放机的目前状态、统计各播放机的播放广告次数、实时发送滚动文字讯息到各播放机；广告管理服务软件采用Web 接口，只要有可以用浏览器接上网络，就可以控制这个广告管理软件。
(D) 跨网络运作：目前市面上也有许多号称可以网络控制的多媒体广告播放机，其实只能在内网运作，跨到外网就无法运行，但实际上真正具有实用性的应用大部分是跨到外网的。DigiSignage 的网络媒体播放解决方案采用主动连接方式，意思就是说各播放机一旦连上网线后，它会自动根据内置的服务器IP地址，主动连上服务器，接受服务器的控制与命令，这样的运作模式可以轻松解决防火墙隔绝问题，让网络广告机真正可以做到跨网络运作。
(E) 多种运作模式：除了上面提到的跨网络连上服务器的运作模式外，系统还提供两种不需要使用服务器的运作模式，一种是在Windows的网络环境下，自动找到位于同一内网的播放机，然后利用FTP传送广告文档；另一种模式则是使用telnet或 SSH 联机控制；多重运作模式的提供，方便使用者根据自己的需求，采取最经济实惠的运作模式。
(F) 扩充性大：有部份的延伸机种，拥有 RS232串口、USB接口与红外线接口，多了这些接口，可以设计更多元的应用方案，例如外接触摸屏、商品条形码扫瞄器、打印机、红外线遥控、RS232协议控制等，详见 NXP 应用范例一节。

三、系统架构与运作原理说明
下面以某个连锁商场为例子，说明整个系统的系统架构与运作原理。

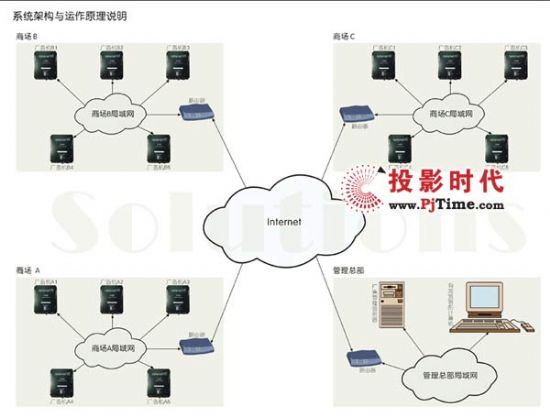

(a) 系统架构图
    假设这个连锁商场有三家商场(商场A、商场B与商场C)，每家商场打算安装5个播放机(A1-A5,B1-B5与C1-C5)，每家商场都有自己的内部局域网，这些播放机都透过网线连到商场内部的局域网，每家商场的局域网再透过ADSL或网络专线，连上Internet；在 Internet的另外一端是商场的管理总部，广告管理服务器架设在管理总部内，这个广告管理服务器使用Web 接口，所以管理者可以使用自己的计算机(或是任何有浏览器可以连上网络的计算机)，打开浏览器，连上广告管理服务器，进行远程播放机(A1-A5,B1-B5与C1-C5)的管理与设定动作。

(B) 系统运作原理
b-1. 播放机端：播放机电源接通后，系统会在一秒钟内完成开机并开始检查网络有没有通，能不能连上所指定的广告管理服务器，如果无法连上，播放机会稍后在连，直接就CF卡里面的视频文档进行播放；如果网络有接通，而且可以连上广告管理服务器的话，播放机就会开始比对目前的播放列表与服务器上的播放列表是否一致，如果不一样，播放机就会开始进行下载动作，下载完毕后就会开始播放。

    系统每隔一分钟会回传心跳给服务器，在心跳回传的同时，各播放机会一并检查是否有新的播放列表，或是是否有新的滚动文字讯息，另一方面各播放机心跳回传的同时，也会告知服务器目前播放机正在播放什么广告，服务器会把这些讯息记录在数据库里面，以方便报表制作使用。

b-2. 服务器端：
服务器端可以进行的管理动作与功能如下：
(1) 查看各播放机运行状态


(2) 对各播放机设定专属的播放列表
(3) 设定更新广告的时间
(4) 将播放机分群管理，不需一台一台设定播放列表
(5) 统计所有播放机的播放纪录
(6) 传送实时的滚动文字讯息
(7) 管理与设定播放列表
(8) 支持多语言接口：中文、繁体中文、英文、韩文
(9) 采用 Web 协议，只要有浏览器的计算机，就可以连上来进行管理
