Minicom数字广告视频音频解决方案

Digital Signage方案概述

    Minicom Advanced Systems公司的总部位于以色列，耶路撒冷。公司致力于革新KVM切换器、视频产品以及 Computer Based Training (CBT) 系统的研究，是主要的生产制造商。

    数字广告的广泛使用逐渐取代了传统的广告招牌，随着电子广告牌（Digital Signage）的出现，对于音频/视频播放系统应用技术的需求逐渐提高。Minicom推出了创新的Video-Over-CAT5 技术，具有创新技术的宽广距离、高品质视频播放系统、延长器以及分配器，完全满足了市场的需求。Minicom AV系统可以为您提供实时、带外（out-of-band）传播功能，并可以传送丰富的多媒体信息到等离子、LCD，或其他电子显示设备。

     Minicom的硬件系统为您提供的是高性能、灵活的实时高分辨率高品质的数字信息。该是传送信息从一个发射端到多台显示器的最廉价，最有效的解决途径。Digital Signage解决方案为点对点实时多媒体内容的无间隙传输提供分配、延展、和分割等解决方式。产品线包括视频音频分配器和延长器，其中视频音频分配器包括DS Vision 3000视频音频分配器、Video Distribution System(VDS)视频分配器、Audio-Video Distribution System(AVDS)视频音频分配器、CAT5 UTP Video Splitter
视频分配器、CAT5 UTP AV Splitter 视频音频分配器。延长器AV Extender视频/音频延长器、DS Optic Vision光纤延长器和CAT5 VGA 数据传输器。

    下面让我们分别详细介绍各产品

DS Vision 3000视频音频分配器

CATx视频，音频&串口分配系统

•  300m/1000ft 距离范围
•  支持HD分辨率
•  立体声
•  Remote screen query &power on/off
•  屏到屏（player-to-screen）全面管理
•  便捷的视频调节功能
•  支持DDC
•  VESA 标准托架
•  保固期三年

完全的分配和控制系统
    测试数字广告牌整体解决方案，主要看系统能否传输丰富的多媒体内容到多个远端显示屏，并且保证完美的影音品质。DS Vision 3000专业高解像力视频和立体声窄播系统，通过CATx线缆把一个画面传送并分配到距离300m/1000ft的多个等离子/LCD屏幕上。DS Vision 3000与串口技术完全结合，是最顶级的控制传播实时多媒体内容的解决方案。

物美价廉的模块化设计
    DS Vision 3000 是一套模块化的系统, 由若干个设备盒组成，完全满足您的网络要求，无需多余的硬件设备。这样为您提供的是一个具有流线型功能、物美价廉的数字广告牌网络体系。

监视并最大限度地增加显示屏寿命
    配备有全面的RS-232双向信息通讯功能，DS Vision 3000可以令您遥控远端显示屏的工作时间-这对于保护显示屏的寿命很重要，此外对于衡量广告效力来说也是一个有效的特点，系统还可以发出电源控制命令开启/关闭全部显示器或某组显示器。这样，把显示器的磨损降低到最小，从而最大限度地提高整个数字广告牌系统的寿命。

任意自由摆放显示屏
    带有延长功能的DS Vision 3000可以令你自由摆放LCD/等离子显示屏到任意希望的位置， 不必像以往一样担心媒体品质有所降低，更不必担心显示屏会放在一个无人看见的地方。无论是多屏时刻表公告牌，广告牌，还是单屏公告板，指示牌，辅助牌，DS Vision 3000 系统都可以为您传递及时的信息和完美的画面。

DS Vision 3000系统典型应用图

DS Vision 3000 –正面	DS Vision 3000 –背面	视频调节盒

技术规格表

VDS视频分配器

Video Distribution System(VDS)视频分配器

• 使用灵活的CAT5线缆分配信息到数百个显示屏上
• 高分辨率支持(1200x1600@75Hz)
• 延长显示最远可到距离110m/360ft的显示屏或电脑上
• 带外（Out-of-band）设计，避免网络负担沉重的图像传输工作
• 显示终端无需连接PC或电脑
• 可选配串口按钮控制盒（附件）
• 保固期三年

数字标牌（digital signage）系统中的最后一步
    专业为窄播系统的“最后一步”设计的终极带外解决方案—Minicom VDS（Video Display System ，视频分配系统）是传送多媒体内容到多个显示屏幕的最快速、最有效的途径。

发送任意类型显示器的音频到多个显示设备上
    实现一对多，单点对多点的高品质视频(VDS)的传播，本系统可以支持任意类型的显示屏/电脑发出的多媒体信息，并把实时信息传输到多个显示设备上。

在最有效的地点架设显示屏
    VDS的灵活性可以满足您自定义的安装需求，允许你把数字广告显示屏摆设到距离主机110m / 360ft 的地方。选择最具公共传媒效应的战略性地点，并保持硬件运行多媒体内容传播给大众。

节约三分之一的费用
    如果您想在工作的地方建立一个数字广告牌系统，那么VDS系统是最划算的解决方案之一。对于大型的显示屏，带内置CPU的等离子显示器成本过高，而一套专用的带外（out-of-band）系统，比如VDS 系统就可以大大降低成本。

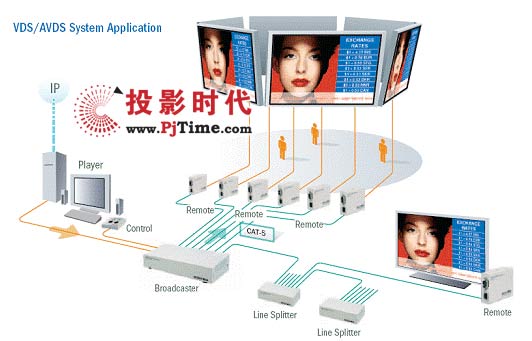

VDS 系统技术应用图

视频播放系统（VDS）	可选配的控制盒

技术规格表

AVDS视频音频分配器

Audio-Video Distribution System(AVDS)视频音频分配器

• 使用灵活的CAT5线缆分配信息到数百个显
• 高分辨率支持(1200x1600@75Hz)
• 延长显示最远可到距110m/360ft的显示屏或电脑上
• 带外（Out-of-band）设计避免网络负担沉重的图像传输工作
• 显示终端无需连接PC或电脑
• 可选配串口按钮控制盒（附件）
• 保固期三年

数字标牌（digital signage）系统中的最后一步
    专业为窄播系统的“最后一步”设计的终极带外解决方案—Minicom VDS（Video Display，视频分配系统）是传送多媒体内容到多个显示屏幕的最快速、最有效的途径。

发送任意类型显示器的音频到多个显示设备上
    实现一对多，单点对多点的高品质视频(VDS)的传播，本系统可以支持任意类型的显示屏/电脑发出的多媒体信息，并把实时信息传输到多个显示设备上。

在最有效的地点架设显示屏
    VDS的灵活性可以满足您自定义的安装需求，允许你把数字广告显示屏摆设到距离主机110m/360ft的地方。选择最具公共传媒效应的战略性地点，并保持硬件运行多媒体内容传播给大众。

节约三分之一的费用
    如果您想在工作的地方建立一个数字广告牌系统，那么VDS系统是最划算的解决方案之一。对于大型的显示屏，带内置CPU的等离子显示器成本过高，而一套专用的带外（out-of-band）系统，比如VDS系统就可以大大降低成本。

AVDS 系统技术应用图

音频/视频播放系统（AVDS）	可选配的控制盒

技术规格表

AV Extender视频/音频延长器

产品特征

• 通过灵活的CAT5线缆把图像传输到任意类型的显示设备上
• 支持高分辨率(1200x1600@75Hz)
• 从电脑或显示器主机延长视频到110m/360ft的距离
• 带外设计（Out-of-band）– 避免网络负担沉重的图像传输工作
• 显示终端无需连接电脑或PC
• 串口可选配2键控制盒附件
• 保固期三年

数字标牌（digital signage）系统中的最后一步
    专业为数字广告牌系统的“最后一步”设计的终极带外（out-of-band）解决方案—— AV延长器是传送多媒体内容到远端显示屏幕的最快速，最有效的设备。

发送任意类型显示器的音频/视频到多个显示设备上
    实现一对一，显示器到等离子/LCD系统的高品质视频/音频传播，本系统可以支持任意类型的显示器/电脑发出的多媒体信息，并通过标准屏蔽CAT5线缆把实时信息传输到任意类型的电子显示设备上。

在最有效的地点假设显示屏
    VDS的灵活性可以满足您自定义的安装需求，允许你把数字广告显示屏摆设到距离主机110m/360ft的地方。选择最具公共传媒效应的战略性地点，并保持硬件运行多媒体内容传播给大众。

节约三分之一的费用
    如果您想在工作的地方建立一个数字广告牌系统，那么AV延长器是最划算的解决方案之一。对于大型的显示屏，带内置CPU的等离子显示器成本过高，而一套专用的带外（out-of-band）系统，比如AV延长器就可以大大降低成本。

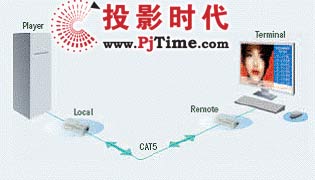

AV 延长器系统应用图

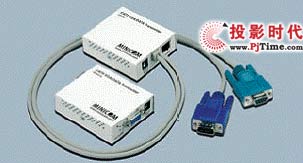

AV延长系统的远端接收器	AV延长系统的发射器

更多的音频/视频播放解决方案：
视频播放系统（Video Display System）
音频视频播放系统（Audio Video Display System）
VGA数据传输器 （VGA Data Transmitter）
RS 232延长器（RS 232 Extender）

技术规格表

DS Optic Vision光纤延长器

• 距离30公里/19英里
• 支持WXGA(1366 x 768)
• 支持 HDTV分辨率可达1080i
• 立体声
• 单模或多模光纤
• 安装简单
• 高保真
• 保固期三年
• 可以与 Minicom AVDS 和 DS Vision 3000 联合使用，实现单点对多点的分配方案

长距离多媒体延长器 完全多媒体延长和分配
    DS OpticVision是一款长距离光纤延长器，可以把等离子LCD屏幕上的高分辨率视频图像和立体声传输到30 kilometers (19 miles)的距离。系统完全支持热插拔，既可以当作独立的延长器使用，也可以当作独立的分配器使用，或者结合Minicom’s CATx分配系统。

实现数字广告牌（digital signage）的潜能
    DS OpticVision具有综合覆盖能力，因此你可以把多媒体播放器架设到几公里外。 或者，安装播放器到远离主发射源的一个新地点。 对于分散式的安装要求，可以连接系统的接收端到Minicom AVDS 或 DS Vision 3000上，可以为上百个播放器和发射源提供综合的长距离播放解决方案。无论如何应用，无论工作区多大，DS OpticVision 都可以帮助你达到数字广告播放系统的最大潜能。

光纤的所有优点
    DS OpticVision 可以支持单模和多模光纤以适应用户想要传输的范围和距离。系统基于最新的光纤技术，可以不间断地传输独立的网络多媒体，并且不受周边环境的电磁干扰影响。

每段距离最低成本
    无论穿越大学校园还是商业街区，或是机场，火车站，办公大厦，DS OpticVision 承诺每段距离最低成本，并且实时同步播放完美的多媒体的画面。

DS OpticVision 典型应用连接图

CAT5 VGA 数据传输器

• 传送高分辨率的视频内容到远端显示设备并遥控视频程序
• 双向串口RS-232 (Tx/Rx) 控制
• 通过一根CAT5线缆延长显示内容距离可达110m/330ft
• 纯硬件的解决方案-实时画面传输无需软件，不会产生冲突
• 近端发射器可以连接一台显示器
• 保固期三年

双功能视频双向RS-232延长器
    点对点实时视频RS-232 延长器, VDT可以通过标准的屏蔽CAT5线缆，把任意类型显示器/电脑的高品质画面以及双向RS-232 Tx/Rx 信号，传送到任意类型的电子显示设备上。

无需网络的数字广告牌技术解决方案
    无需增加网络负担，VDT依靠专业的带外（out-of-band）设计，提供最有效、最可靠的实时丰富动态信息，并可以把视频内容传送到110m/330ft距离外的显示屏或投影机上。

通过双向串口遥控视频应用程序
    双向RS-232 发射/接收信号可以让VDT控制远端的视频应用程序。比如，可以传送视频信号到远端的触摸屏，并通过RS-232端口运行程序。如果您想传送视频图像到投影机上，并在办公桌前控制图像，那么VDT是理想的选择。

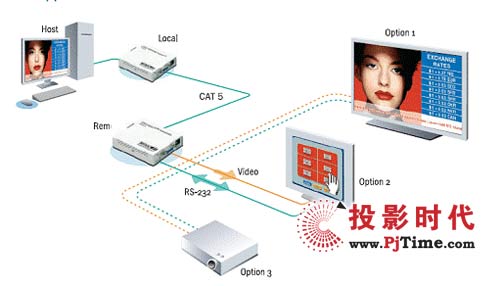

VDT系统技术应用图

近端发射器	远端接收器

VDT系统

技术规格表

系统规格
