市场主导--数字硬盘录像机产品推荐

导读

    DVR (Digital Video Recorder)通常也被称作数字硬盘录像机，目前市场上存在多种形态的此类产品，包括基于PC板卡式DVR和准嵌入式DVR，基于DSP的嵌入式DVR以及基于ASIC的嵌入式DVR。其中嵌入式DVR由于在稳定性和处理能力方面具有较强的优势，因此正在逐渐成为市场上的主流产品。

    基于DSP的嵌入式DVR主要有模/数转化、图像处理及压缩、CPU及内存、存储设备、外设驱动、网络接口、串行接口及报警接口等功能模块构成。此外也有一些产品将模拟视频分割显示和视频切换的功能也集成到电路板中。

    从前端模拟摄像机传来的视频信号，一部分可以通过环通输出到普通的模拟监视器上，另外一部分则经过模/数转换之后送交DSP芯片进行图像处理和压缩，再通过CPU写入到存储设备当中，数字化的视频信号也可以通过网络传输到远程的客户端。录像回放时，则通过CPU在存储设备中读取相应的数据，并经数/模转换之后显示到模拟监视器上。此外CPU还需要处理各种外设的控制命令，并执行相应的操作。

    随着网络视频监控的不断普及，市场上又出现了一种新的DVR产品，专门用于录制来自网络摄像机或视频服务器的数字化视频信号，这种产品被叫作NVR（Network Video Recorder），它凭其技术与功能优势在众人关注下“风光”上市。然而，这两年，整个网络监控产品的市场推广并没有取得预期的成果，而DVR在与NVR的对弈中，已经过几载沉淀，受过市场和时间的严苛洗礼，其成熟的市场认知度是当前NVR所无可比拟的。

    下面我们就一起来体验一下这些不断完善的数字硬盘录像机产品吧。

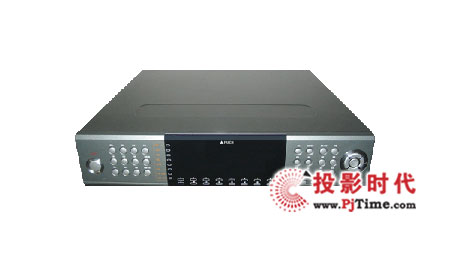

汉邦高科HB-7016嵌入式数字硬盘录像机

汉邦高科 HB-7016 CIF格式嵌入式数字硬盘录像机

    汉邦高科 HB7000系列采用H.264压缩算法、嵌入式实时多任务操作系统（RTOS）和嵌入式处理器一体化的设计，在单板上集成了视音频采集、压缩、存储、网络传送、多路云台控制、报警检测等功能，实现了整机单板结构，保证了系统的高集成度和高可靠性。HB7000系列提供了多种接口，支持网络、USB 2.0高速备份。

产品参数：

技术指标

1、视频参数
   视频输入：复合视频输入PAL制（25帧/秒） NTSC制（30帧/秒） （BNC接口，1V P-P ,75Ω）
   视频输出：一路复合视频输出（BNC接口，1VP-P,75Ω）PAL制（625线） NTSC制（525线）
             一路VGA输出(频率：60HZ，分辨率：800X600)
2、音频参数
   音频输入：16路音频输入（BNC接口，输入阻抗：10KΩ　输入幅度：Vp-p=2.0V LINE）
   音频输出：一路音频输出（BNC接口，输出阻抗：10KΩ　输出幅度：Vp-p=2.0V LINE）
   语音对讲：一路音频输入（3.5MM接口，输入阻抗：10KΩ 输入幅度：Vp-p=2.0V LINE in/ 50mV MIC in）
3、视频压缩 ：压缩算法：H.264

             HB7016压缩模式：实时十六路CIF

4、音频压缩：压缩算法G.711，音频采样率8K采样/秒，16bit/采样点
5、操作系统：嵌入式实时操作系统（ RTOS）
7、硬盘接口：2个SATA接口,支持 48bit LBA 工作模式
8、报警接口
   报警输入：报警输入支持常开/常闭两种形式，提供16路报警输入
   报警输出：2路报警输出（常开，继电器输出）
9、IO接口: RS232/RS485，RS-485接口支持网络透明通道连接，支持PS/2鼠标键盘、串口控制键盘
10、操作方式: 多功能红外遥控器， PS/2鼠标键盘、串口控制键盘
11、USB 2.0接口：支持数据备份功能
12、网络接口：10M/100M自适应以太网端口
13、供电电源：220±30% V，50±3% HZ  110±20% V，60±3% HZ 可选
14、机箱尺寸：405 X 310 X 55 (长X宽 X高，毫米）

压缩功能

1、支持 PAL / NTSC4.43 / NTSC3.58 制式视频信号。
2、视频压缩采用H.264压缩技术，支持变码率和支持变帧率，可设定视频图像质量和压缩码流。
3、每路视音频信号独立实时压缩，音频压缩标准采用G.722。视频和音频信号压缩后生成复合的H.264码流，码流回放时视频和音频保持同步。也可设置不用音频。
4、双流压缩：主码流本地存储，副码流适用于图像在低带宽网络上传输。
5、有6种录像质量供选择，典型数据量统计（仅供参考）
  CIF: 画质 1 -150M/H， 2 -100M/H， 3 -80M/H， 4 -70M/H， 5 -50M/H， 6 -40M/H

网络功能

1、支持TCP/IP协议（支持ARP、RARP、IP、TCP、PPPOE、DHCP等等），支持宽带拨号上网,同时支持断线自动重拨，支持域名解析。
2、完备的网络端控制命令，通过网络可以使用客户端管理器控制嵌入式硬盘录像机、设置主机各种参数、远程升级和维护。
3、具备Web Server功能，能通过IE浏览器访问主机，支持域名解析、监看实时图像、点播录像数据以及控制云台。
4、内置多种云台控制协议，可以在主机端和网络端控制云台和镜头、雨刷等

录像功能

1、录像模式：手动录像、定时录像、移动检测录像、报警录像，支持录像内容的分类检索，每路视音频录像参数均可单独设置。
2、视频移动动态检测功能，每路视频可设置多个动态检测区域，可以实现实时画面全屏蔽，全屏蔽状态的时候录像不会被屏蔽。
3、管理主机可通过网络实时纪录压缩码流，支持借助网络将图像声音同步直接录入电脑。
4、支持通道名叠加，支持通道录像日期、时间叠加，支持图标叠加、局部马赛克和遮盖。

放像功能

1、本地放像：精确时间定位放像、手动录像内容检索放像、定时录像内容检索放像、移动检测录像内容检索放像、报警录像内容检索放像。
2、支持管理主机本地回放通过网络实时纪录压缩码流。
3、支持画中画放像，可以使用客户端管理器达到多路回放的放像模式，不影响实时图像以及录像。
4、支持管理主机安装HB1500系列视频编码卡直接输出视频在电视墙上显示。
5、支持 4 个级别的快放、 4 个级别慢放、4个级别倒放、暂停、单帧回放模式；按时间回放定位准确。

实时监看监听功能

1、支持本地监视器和VGA显示器显示，支持电视墙功能。
2、支持每个通道录像参数（亮度、对比度、色度、饱和度）的调节。
3、显示模式（ 1路/4路/8路/9路）切换迅速，没有延迟，支持画中画模式；支持画面轮巡功能，可以根据需要自由设置是否启用轮巡以及轮巡的时间。
4、支持回放、预览同时进行。

存储备份功能

1、主机提供USB 2.0 备份专用接口，远程通过客户端管理器备份录像机中的录像内容。
2、强大的硬盘管理功能，支持正常运行状态下对硬盘进行格式化，系统自动实现硬盘扇区损坏跳过功能。
3、标准 FAT32 文件系统格式，录像文件可在 PC 系统上识别，并可在安装随机光盘内的播放软件后播放。

报警检测功能

1、本地报警：视频丢失报警、移动侦测报警（140个动态检测区域）、探头触发报警、未接硬盘提示、硬盘无空间提示、视频异常检测、磁盘错误扇区检测。
2、远程报警：视频丢失报警、移动侦测报警、探头触发报警，可以通过网络远程传送给客户端，借助客户端，可以实现报警录像自动打开。
3、视频丢失报警信息、移动侦测报警信息、探头触发报警信息可以通过外接设备报警到手机、呼机、或者固定电话（例如：110）。
4、网络报警联动（报警信号上传），通过PC自带的喇叭进行声音报警，可以实现客户端报警通道图像自动最大化。
5、视频移动动态检测功能，4/8/16路机每路视频可达PAL:396(22*18), NTSC:330(22*15)个动态检测区域。

安全保障

1、采用高性能32位嵌入式微处理器及嵌入式实时操作系统，保证了系统高实时性、可靠性和稳定性。
2、健全的录像日志查询功能（探头报警日志查询、移动侦测报警查询、远程登陆日志查询、录像参数修改日志查询、升级日志查询、回放日志查询、系统启动日志查询）。
3、系统锁定、按键锁定、口令检验、多级用户授权等多种安全保障功能；用户名、口令及码流传输时用密码加密，防止泄露。
4、具备看门狗功能，出现异常时系统可自动检测，同时自动重新启动，以完成系统输入、输出以及录像状态等的重新初始化。

开发支持

提供客户端管理器的 SDK开发包。

安联视锐 D2104 经典型DVR

  　安联视锐 D2104系统采用了工业级专用高速嵌入式数字信号处理器和嵌入式实时操作系统（Linux）,超强可靠性和稳定性，启动快速，纯硬件MJPEG压缩方式。

 主要特点

• 时尚设计, 最优性价比DVR
• MJPEG压缩格式，高清晰度画质
• 多种录像模式：计划时间录像, 移动检测、自动录像、强制录像等
• 移动侦测功能: 可对每一通道进行区域和灵敏度设置
• 支持1个大于500G的IDE硬盘
• 支持事件列表和精确时间搜索回放
• 带红外遥控
• 视频丢失报警功能
• 密码保护功能
• 支持断电自动恢复录像功能
• 内置USB2.0接口，支持进行PC回放及备份
• 内置RS-485端口，支持云台控制
• 可选配音频

 技术规格

 扩展型号列表:

巨融 JRSQ系列嵌入式硬盘录像机

• 采用高速嵌入式微控制器和嵌入式实时操作系统
• 系统具有超高稳定性，不死机
• 视频采用增强型MPEG4－H.264压缩技术，支持编码率而且支持变帧率。可设定视频图像质量，也可设定视频图像的压缩码流
• 支持16路PAL/NTSC制式视频信号，每路均为每秒25帧/30帧，独立硬件压缩
• 16路输入，2路BNC输出，1路VGA输出，且具有环通功能
• 支持16路音频信号
• 支持参数动态设置
• 支持D1、HD1、CIF分辨率
• 支持多区域移动侦测
• 支持OSD功能，日期和时间的位置，灰度可以设置
• 录像模式：定时录像、手动录像、移动侦测录像、报警系统
• 提供VSB接口，支持CF卡，DVD-RW备份设备
• 支持8个IDE硬盘，独特的硬盘技术管理，延长硬盘使用寿命
• 支持图像局部遮盖功能
• 支持1430视频轮巡功能
• 具有报警输入输出功能并有报警联动功能
• 多级用户管理，多重密码设防控制，完善的日志管理
• 兼容多种通信协议，实现对云镜、球机、矩阵的控
• 强大的网络功能，支持TCP/IP协议 制；兼容多种报警接口通讯协议
• 可通过网络进行远程控制、远程录像、远程回放
• 网络报警联动

    技术参数

三星数字硬盘录像机 SVR-450

   三星数字硬盘录像机SVR-450是一款4路卓越MPEG-4压缩方式嵌入式全实时数字硬盘刻录机。

产品参数

·显示: 100fps : 704 x 576 (PAL) 1 / 4
·录像速度:
25fps : 704 x 576 (PAL)
100fps : 352 x 288(PAL)
·MPEG-4压缩
·影像输入：4CH
·CD-RW光驱，1个USB接口
·协议：TCP/IP、DHCP、Networkmanager
·显示多屏：1/4
·串行接口：RS-485/422
·网络接口：RJ-45
·工作温度：5°~40°
·工作湿度：30%~90%
·尺寸：430(W)x88(H)x343(D)mm
·重量：11公斤

海天卫士数字硬盘录像机

    海天卫士数字硬盘录像机 每个通道支持TCP/UDP传输支持CIF/QCIF 图像亮度、对比度、色度、饱和度动态可调支持时间、文字信息以及图片LOGO在视频图像中的叠加支持多区域、多灵敏度的移动侦测，运动搜索精确支持指定区域的马赛克覆盖功能支持视频丢失报警支持视频流的网络实时传送，局域网延时不超过0.5秒预览、回放和网传可实现随时抓图每块板卡提供八路输入，五路输出的开关量报警 。
