UIT BS3000e全球眼视频监控系统方案

一、 项目介绍

　　电信全球眼视频监控业务是基于宽带网络为用户提供图像、声音和各种报警信号远程采集、传输、储存、处理的一种新型电信增值业务。其业务重点是通过一个应用广泛的远程网络监控中心服务平台，以集中式分区化运营方式为用户提供便捷、经济、有效的远程监控整体解决方案。通过运营级视频监控业务，用户可以不受时间、地点限制对监控目标进行实时监控、管理、观看，实现跨地域的统一监控、统一存储、统一管理和资源共享。

　　2007年11月中国电信湖北分公司启动了全省范围的"全球眼"平台建设项目，采用中兴通讯提供的全球眼系统，全省统一部署，分阶段实施，其组网采用分布式组网方式，各分平台目前采用单独认证计费，承载网络主要使用IP 网络。在武汉、荆州、黄冈、黄石、咸宁、荆门、孝感、恩施、鄂州9个分公司建设了"全球眼"分平台，其中武汉和荆州建立了中心存储系统。整个系统的描述如下：

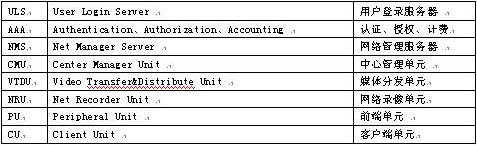

　　缩略语

　　

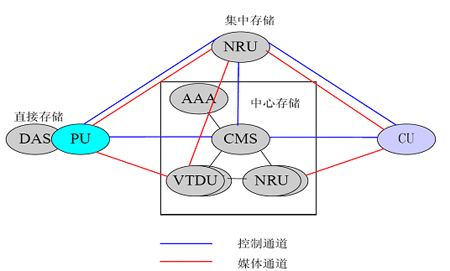

　　集中控制单元通过控制通道对前端单元进行控制，进行视频或者其他的信息采集。前端单元将视频文件存储在前端的直连存储或者是发送给网络录像单元进行集中存储。 客户端（CU）通过AAA和CMS集中管理单元对集中存储或者中心存储的数据进行访问。

　  2、单级系统组网架构

　　

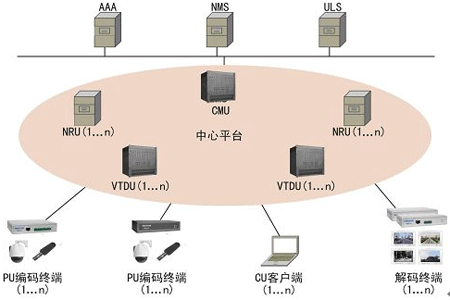

　　单级系统组网架构如上图所示。主要包括前端单元PU、客户端单元CU、中心平台(包括CMU、VTDU、NRU)以及支撑系统（包括AAA、ULS和NMS），各部分均接入IP 承载网。

　　作为运营支撑系统，AAA、ULS和NMS协助中心平台完成视频监控业务，逻辑上不属于中心平台。

　　VTDU和NRU采用分布式部署，一个中心平台可包括多台VTDU及NRU。为了实现大容量的PU和CU的接入和管理，PU和CU的接入模块也可采用分布式部署。

　　3、多级系统组网架构

　　

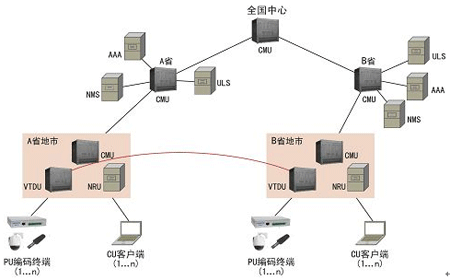

　　多级系统由多个单级系统通过CMU分级级联的方式构成，组网架构如上图所示。
