翔浩单路网络视频服务器监狱解决方案

1．需求分析

    监狱，实现社会治安综合治理的最重要环节之一。监狱发生的任何闪失，都会给监狱外的社会治安带来巨大的压力，甚至严重的后果。近些年来，犯罪人素质和技术水平越来越高，魔高一尺，道高一丈，采用高科技手段加强防范是当务之急。监狱，是强制管理违法犯罪人员的场所，在押人员不容易管理，要保障社会的安全，也要保障狱警人员的安全、在押人员的安全。对犯罪者日常行为及特殊情况下的监控，是监狱不可缺少的职责。在高新技术数字化发展的今天，“多媒体、数字化、全方位”是监狱系统对电视监控系统的新要求，也是充分发挥监控系统的作用，实现“向科技要警力”的途径。

    上海翔浩网络技术有限公司在广泛研究监狱需求的基础上，针对监狱系统特色，在从分监区到监狱监控中心和监狱领导的所有层次中，都采用全数字、集成一体化多媒体主机，采用数字化网络连接，经济核算的冗余备份，充分体现监狱提出的数字化图像，网络化传输的要求，满足监狱监控的需求。

2．系统方案

    按照该监狱的要求，在保留原有的模拟监控系统的基础上，利用监狱原有的局域网线路建设一套新的数字视频监控系统，两套系统能够互不影响的共同良好工作。具体方案如下：

　　a.两套系统前端公同使用原提篮桥监狱已安装好的摄像头。在监狱监控中心内通过使用视频分配器将连接到总控中心的视频信号全部一分为二，一路进入原有模拟监控系统，一路连接到翔浩网络视频服务器CH1~CH4接口上，进入到新建的数字视频监控系统。翔浩网络视频服务器同样安装在监狱监控中心。

　　b.在监控中心，视实际需要，每4路视频信号使用一台翔浩网络视频服务器连接，然后通过网线接入到监狱内部已有的局域网络当中，接入全部视频约需安装100个翔浩网络视频服务器。

　　c.在监狱监控中心安装8台硬盘录像机，以4×4的显示矩阵监控显示各摄像头动态图像，一共可以同时监看8×4×4＝128路视频图像，由于翔浩网络视频服务器采用4路视频输入任选1路视频输出的工作方式，因此实际可监看128×4＝512路（多出的信号通道预留为扩展通道）高质量、全运动、全色彩的活动视频图像。高图像解析度，帧速率最高可以达到每秒25帧（PAL制），分辨率352×288像素。

　　d.连接在监狱局域网上的所有相关电脑都安装翔浩视频接收端软件，可随时调用在其监区范围内需要观看的图像，并可录像和设置相关配置参数和控制模拟报警信号，其中监狱监控中心及监狱领导有权观看所有图像。

　　e.所有的视频图像都可以随时录像，多种录像方式选择：手动录像、计划录像、报警录像。根据自身特点与要求，分配每天的各个时间段内（以小时为单位）应该执行计划录相或报警录像，系统运转时，按照预先设定的计划进行操作，可大大增加了系统的自动化程度。同时，系统提供手动录像和手动告警布防两种功能。这两种功能是计划录像功能的补充，可用于临时性的录像，同时也是调节计划录像速度的手段。计划录像和手动录像开始后，系统按照预设的录像速度进行高速录像。系统默认的高速录像速度为25帧/秒，但用户可在1～25帧/秒的范围内对录像速率进行调整，以减少不必要硬盘的开销，同时减轻系统负荷。操作者可在视频画面中指定需要检测画面动静的若干个区域（每个区域占总画面的1/16）及检测区域变化的灵敏度。为了便于掌握告警前后的现场情况，当画面处于静止状态时，系统以1帧/秒的速率"慢速"录像，当指定区域内画面有变化时立即产生告警，系统发出报警声，同时开始高速录像，直到告警解除15秒以后，恢复报警前的录像速度。每一路视频数据录像参数是独立设定的，不会相互干扰。硬盘纪录满时，系统自动覆盖最早的存盘文件。用户也可以输入查询条件，搜索匹配条件的录像文件，选中要备份的文件及目标磁盘，进行手动备份操作。录像文件使用特殊格式，可以防止人为的破坏和修改。

　　f.部署系统时，管理员可以关闭（禁用）不存在视频源的线路，比如未接驳摄像头的线路。当系统的可用视频传输被中断时，产生报警信号，并记录日志。管理员可以随时打开关闭监控画面。视频数据的显示与处理分离，在画面不显示的情况下同样可以录像，不用担心会发生关闭屏幕画面，导致本来打开的录像功能同时关闭。系统可远程控制每一路图像对应的监控现场，可控制部分包括云台（上下、左右两个轴四个方向）运动，摄像机的焦距、景深、光圈。也可通过调节本地图像的亮度、色度、饱和度（图像YUV参数的U、V两项参数）以及对比度，进行本地图像的调节。可调整图像显示大小，可以全屏播放指定线路的图像。每一路显示、采集参数都是独立设定的，不会相互干扰。

　　g.系统的每个重要的操作和事件都有详细的日志记录。日志分为三个部分：报警日志、录像日志及用户操作日志。开启报警功能后（包括报警录像、计划报警录像），无论系统处于怎样的录像速度下，一旦发生报警事件，系统自动记录报警事件及线路编号，并写入日志。发生事故后，可根据报警时间及报警时该线路视频图像知道事件发生时间及责任人。当开启任何一种录像功能时，都会记录线路号、录像起始时间，并写入录像日志。通过本功能可以进行系统的调试（检验录像是否正常），并且起到所有录像存盘文件的总索引功能。用户操作日志中记录了所有用户对系统做的任何操作，包括正常登录，登录不正确，退出系统，各项配置变更等等事件。日志功能仅供拥有系统管理员级权限的用户使用。操作员权限分为系统管理员、一般操作员及客人三档。系统管理员可以执行所有操作；一般操作员不可以进行日志管理及用户管理；客人仅可查看图像（包括放大，缩小），不可以进行其他任何操作。

　　h.接收端软件界面采用翔浩最新研发的电子地图报警控制系统，监狱内的全部场景，显示、报警、录像、设置等操作根据地图指示，集报警布防、权限设置、报警联动录像为一体，提供更先进、更准确的警报处理功能，使用上也非常直观方便。

　　i.在监控中心安装一台视频控制服务器（VCS），安装监控控制系统软件，对全部视频数据根据分布在监狱不同地点的监控监看点的需要进行网络传输分配和监控控制命令的转发，可以在不同地点同时对同一地点监看，实现多点即时接收一点视频信号，对于如突发事件、意外事件、高度危险性囚犯、囚犯数量众多地点的监控具有重大意义。VCS同时管理各客户端的监控权限，限制越权监控视频图像的情况。

　　j.监控中心安装的硬盘录像机采用液晶显示屏安装于适当的位置，尽量不占用现有的监控中心的设备安放位置。

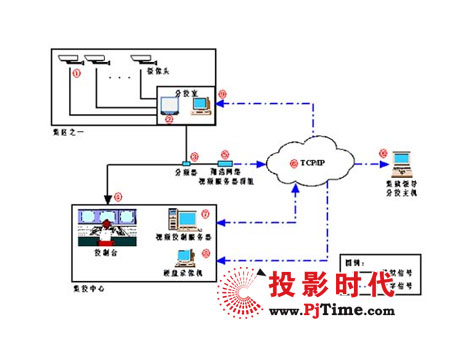

3．系统结构图

注：a. 图中黑色线为模拟信号通路，红色线为数字信号通路。
    b. 图中只示意画出一个监区的结构示意图，其它监区与监狱外围监控区域的结构与此同理。
