H3C助力汾灌高速视频监控系统建设

     随着近些年高速公路的快速发展，高速公路路网以及形成。高速公路信息化建设逐渐成为目前高速公路建设的重点。高速公路智能监控系统无疑是交通信息化建设中最重要的，它就像人类的视觉、大脑的分析系统，可以起到事先进行判断分析、事后取证的作用，特别是在交通量大、气候恶劣的情况下，对交通流量和交通运行的监控保障高速公路高速、安全、经济运营的必须手段，同时高速公路全程的监控系统也是协助公共安全部门打击犯罪、维持社会安定的有力保障。

    需求介绍

    汾灌高速公路全长258.46km，双向4车道，设计车速120km/h，全路段有1个交通监控中心，5个分中心、20个收费站、6个服务区、20处互通式立交。交通流量大；其优良的道路性能，为行车速度的提高提供了良好的硬件条件；而江南地区的水网和丘陵地貌又使该地区气候条件十分复杂，特别是大雾和冰冻严重影响着车辆交通安全。因此，建设一个具有高性能、多方面的检测手段，直观的数字检测显示、图像监视，完善的紧急电话报警功能，能及时、动态地发布警示、诱导信息的监控系统是十分必要的，它将为保障高速公路的行车安全提供重要的软件环境。

     此外，汾灌高速需要对收费站的车道、收费广场、收费亭的收费情况，对收费车道通过的车辆类型、收费员的操作过程以及收费过程中的突发事件和特殊事件进行观察和记录，实施有效的监督。以保证高速公路正常运营的正常、有效。

    随着汾灌高速后期监控规模的增加，尤其是随着后期道路沿线监控增加的情况下，高速公路监控系统还需要满足以下几大特性：

    可管理性：应对规模的监控，需要快速方便的对所有监控设备进行管理；支持分级分域的管理，满足高速公路区域监控中心、路段中心等不同的监控需求。

    可靠性：应对公共应急事件时，需要保证监控系统可靠、快速的调阅当时历史图像。

    易使用：随着监控规模大，需要能够方便、快捷地使用。

    业务融合：监控业务将是作为高速公路地业务系统之一，需要能够与其它业务系统进行融合。

    与上层应用联动：当安全事件发生，需要能够与各种报警形成联动。

    可扩展性：采用开放架构，支持按需扩展。

    方案介绍

    针对汾灌高速的监控需求，为了有效地维护高速公路秩序和安全，保障高速公路顺利运营，H3C在基于IP的数据传输、数字图像处理以及数据存储等技术的长期积累上，推出基于NGN架构的iVS IP智能监控系统。

    H3C iVS IP智能监控系统完全是基于IP应用开发的，并将控制信令的IP通信概念引入了监控应用，将传统监控的简单连接应用提升到IP通信应用。iVS IP智能监控系统借鉴了NGN架构，将信令控制与码流交换分离，信令流与视频业务流承载分离。倘若核心服务器出现故障，并不会影响目前整个监控业务的正常运行。系统中各个部件（视频管理服务器VM、数据管理服务器DM、客户端VC、前端监控媒体终端EC/DC、视频存储设备IP-SAN）如果IP可达，都可以分布化部署，正常运行。

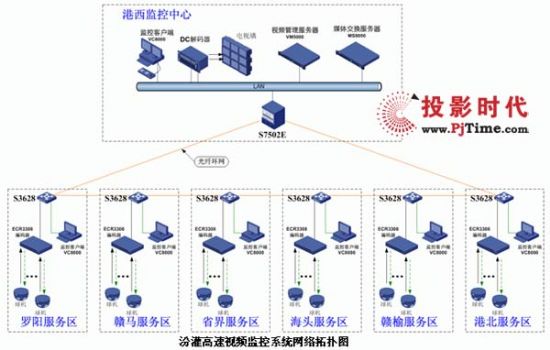

    IP网络：汾灌高速监控系统以高性能路由交换机S7502E为核心，S3600EI为接入来构建高速监控IP网络传输平台，采用千兆光纤将港西监控中心与下属罗阳、赣马、省界、海头、赣榆、港北等6个服务区构成IP环网。高性能网络设备本身的安全特性和系统安全部署实现对边界安全接入控制，同时可通过网络本身的设备、协议冗余实现整个监控网络的稳定性，通过网络平台设备实现整个系统的安全控制及监控功能。

    监控前端：在视频监控系统前端接入层，视频编码器ECR3308采用实时流、存储流双流设计，视频实施IP数据流通过IP网络传送到中心业务平台，视频存储流直接保存至本地硬盘，供事后取证调阅。前端编解码设备采用CIF(352×288)、H.264编解码格式，支持高至2Mbps(H.264)的高清码流或低至30Kbps的标清码流，设备采用电信级制造工艺，可以基于各种网络环境高质量、可靠的满足汾灌高速视频监控系统的应用需求。

    流媒体交换：采用了开放式的TCP/IP协议的IP承载网，通过在港新监控中心部署视频管理服务器VM5000、流媒体服务器MS8000等服务器完成场站、车队、中途站的管理和控制功能。由于各种设备支持多级级联功能，满足分级管理、分级应用环境，实现整个系统的统一管理与集中控制，以及实现跨地域的统一监控、统一存储、统一管理和资源共享功能。

    图像存储：监控图像存储系统基于标准的NAS存储技术，应用VM5000构建完善的网络存储系统，存储资源可以根据需求分布式部属并加以统一资源管理和调度，支持动态存储资源管理、RAID、在线部署，基于统一平台满足不同存储质量、容量和服务质量的客户需求，提供完善的备份和存储生命周期管理功能。

    用户访问：港西监控中心部署视频监控客户端VC8000和硬件解码器DC1000，监控中心通过大屏清晰、直观的监控高速公路实时图像；下属各服务区部署图像监控客户端VC8000，实现用户登录、图像浏览、录像回放、辅助设备控制、码流控制等业务功能。

    总结

    汾灌高速IP监控解决方案采用开放性的标准体系，构建起可靠、先进、开放的视频监控系统，为高速公路运营管理提供了有力支持。除此之外，IP监控解决方案还实现了图像信息资源面向其他图像使用单位的共享机制，省高速公路管理单位，其它路段监控系统在授权的前提下都可以访问汾灌高速监控图像资源，最大限度利用相关资源，为高速公路联网运营目标提供支持。此外，开放性系统架构组网灵活，扩展性强，既可兼容已有监控设备，降低系统建设成本，又可以实现设备统一管理和维护，降低运行维护难度。

    汾灌高速IP智能监控系统从目前系统试运行的效果来看是相当不错的，满足了高速公路监控需求。它不仅增强了高速公路的运行速度和行车安全性，提高了运营效益，而且创造了具大的社会效益。此外，IP视频监控系统的应用，对于江苏省高速公路整体图像信息管理系统建设起到了有力的支撑，为实现数字化高速的目标实现奠定基础。
