近年来，随着学校招生规模扩大，学校的安防工作日益重要，有专家提出了“安全办校是排在学校工作的第一位”。如何更好的对校园内的各种工作做到更好的安全防范，建立一个平安校园，除了加强日常巡逻、保卫工作外，视频监控将是一个十分有力的手段，可达到7*24小时巡逻的效果。这么多年的视频监控发展，针对校园监控如何进行监控模式选择以及视频监控建设是各校领导、保卫处的首要关心问题。

一、监控系统发展及演变

经过这么多年的发展，视频监控经历了几个阶段的演变：

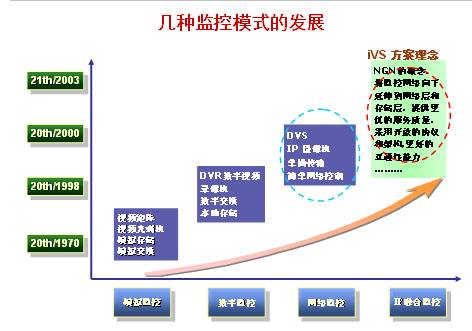

视频监控的发展趋势是：模拟——数字化——网络——融合化。

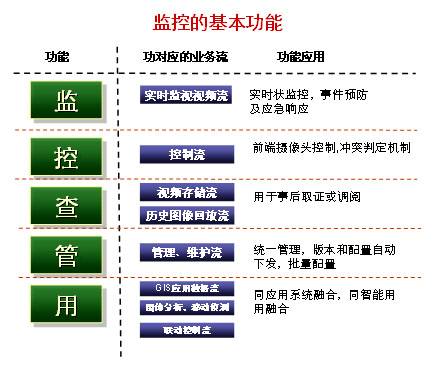

监控的功能演变为从原来的监——实时参看、查——历史查看逐渐延伸为监、控、查、管、用等几个功能：

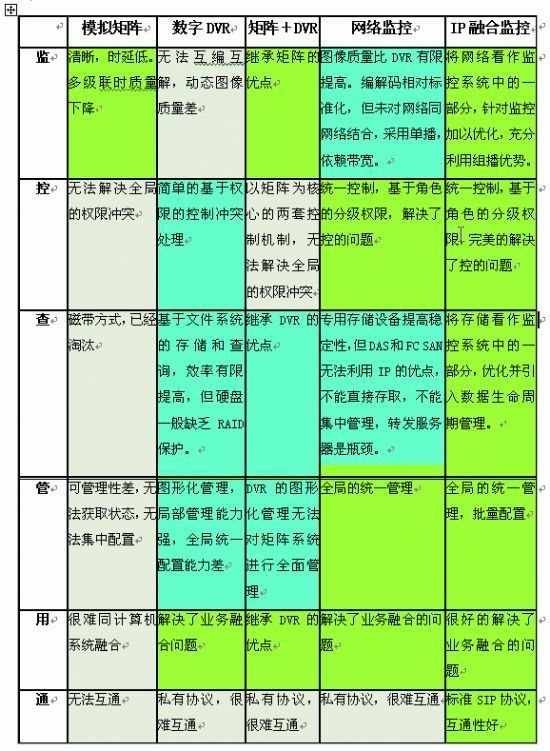

各种监控模式的优缺点比较如下：

二、校园网监控系统选择

校园网监控特点基于园区监控，随着高校规模扩大、尤其分校区、大学城等建设，跨园区监控该选择什么样的监控？校园监控的选择关键要考虑以下几个问题：

（1）、采用标准化协议，兼容已有系统互通同时将来平滑扩容；
（2）、进行业务融合，与报警、区域联防等形成联动；
（3）、全局统一管理，权限分配；
（4）、可靠存储，保证出事故时有据可查；
（5）、实时监控，支持单播、组播；满足图像及时呈现，监控图像可以共享给相关使用部门，及时调阅。如学校主管领导通过桌面PC机就可以看到学校关键地方安全监控图像，而不仅仅局限于保卫值班机房。

学校监控的目的是保证教职工、学生人身安全、学校财产安全等，能够对可能发生的事情进行事先预防、告警，已经发生的事件进行事后分析、查证。

采用IP融合监控可以提供标准、开放的协议，灵活的IP网络统一承载、存储图像可靠、后续调度灵活等特点满足学校的监控目前需求以及将来的扩展。IP融合监控将是校园监控的选择。

三、H3C iVS智能监控系统

以H3C公司iVS监控系统为代表的IP监控越来越多得到专业用户认可，正逐渐取代以前的监控方式，成为新建校园监控项目的主流。

H3C iVS监控系统借鉴NGN架构，采用标准编码、控制信令协议，实现实时流和存储流分离、信令和视频流分离。可满足各种规模需求，同时支持单播和组播网络的需求。

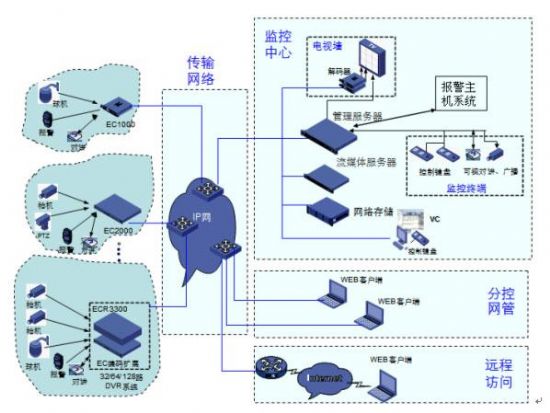

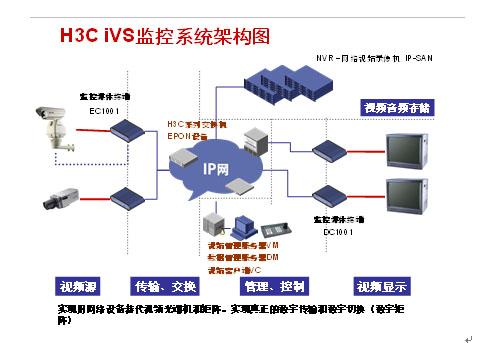

H3C iVS监控系统主要分为监控接入层、媒体交换层、控制交换层、视频应用层，由编解码器、存储系统、管理系统、网络系统等四大平台组成。

1、H3C iVS校园智能监控部署

前端设备部署：

每个点部署EC2004或EC1004编码器，完成图像、声音的采集和编码。其中EC1004支持128Kbps到2Mbps码流编码，CIF分辨率；EC2004支持128Kbps到4Mbps码流编码，达到D1分辨率。可以根据不同监控的场合进行选择。

编码器通过以太网接入校园IP专网中，通过IP网将编码后的视频流送到监控中心和各分控中心。

监控中心设备部署：

监控中心部署H3C ISC3000集成监控中心和ISC3100集成监控中心辅机，ISC3000作为集成化的监控中心，对外提供统一的WEB访问界面，实现对EC编码器、DC解码器、ISC3100（集成监控中心辅机）的WEB管理。

通过ISC3000提供的WEB管理，用户可以在任何一台带有网络浏览器的终端上，轻松实现系统的业务配置、用户管理、设备管理、音视频实况浏览、历史图像的点播回放、云镜控制、报警联动。

ISC3000提供了8个盘位的存储空间，通过扩展接入ISC3100集成监控中心辅机，最大可提供64个盘位的存储空间，按照使用500G硬盘计算，可提供32T图像存储能力，满足高码率长时间监控图像存储要求。

同时在监控中心部署DC解码器，可以将监控图像在监视器、电视机、DLP大屏等模拟设备上显示。

通过ISC3000内置的摄像头、告警、声音、门禁等接入端口，可以实现对监控中心自身的安全防护。

分控中心设备部署：

分控中心部署一台校园IP专网的计算机即可，通过WEB方式可实现对监控前端的控制、图像观看和历史图像调阅。

2、H3C iVS智能监控系统优点

H3C iVS方案充分整合了H3C在在IP网络、视频及IP SAN存储等领域的技术优势，同时借鉴了NGN中控制与交换分离的先进理念，方案具备以下特点：

1) 先进的体系架构

iVS方案充分整合了IP网络、视频、存储、信令等领域的技术，采用开放的架构，标准的技术实现。系统将信令控制与媒体流交换分离的先进理念引入视频监控系统。系统管理服务器只处理信令流，媒体流通过网络或专用流媒体服务器的处理交换以分布式的形式分发出去，避免了由于媒体流处理的性能压力而造成的核心管理服务器瓶颈问题，从而可以实现校园网监控规模的不断扩展。

2) 创新的双流分离设计

iVS方案根据网络监控中对实时流和存储流的需求差异创新性的在全系列编码器产品中采用了实时流和存储流分别输出的双流设计，其中实时流支持单、组播，存储流支持iSCSI标准的TCP单播流，iSCSI标准技术的支持，使得编码器到IP SAN盘阵间的端到端（P2P）连接成为可能，既满足实时流低延时、大收敛比的访问需求，又满足了存储流高可靠性、海量、分布式存储的需求，避免了传统方案媒体服务器转发存储流的瓶颈问题，优化了系统的整体并发处理性能。

3) 高清晰的图像质量

iVS方案采用最新的专业图像技术，可提供FULL D1高清晰图像分辨率，支持MPEG2、MPEG4、H.264编码格式，其中H.264支持其最高的MainProfile标准，编码带宽最高可达4M(H.264)-8M(MPEG2)，尤其是在高动态图像监控场合，iVS可以为用户提供广播级的高清图像质量。同时专网方案下通过组播优化等网络技术，使得iVS具备低于300毫秒的实时性能，满足校园监控的要求。同时可改的图像质量支持在非重要场合下的监控存储，降低整体的存储空间。

4) 专业可靠的海量存储

iVS方案支持网络存储和本地存储两种高可靠存储模式。网络存储模式下采用了IP-SAN作为监控数据存储设备，可以在分布式部署的同时实现集中管理、跨域共享、平滑扩容、兼容互通等。而当网络故障时，本地编码器通过内置缓存保存故障期间图像信息，通过IP SAN存储和本地缓存结合实现高可靠海量网络存储。当系统网络不支持网络存储时，iVS方案的ER系列编码器支持本地高可靠海量存储，ER采用NAS架构，支持RAID5保护，选用SATA硬盘，最大扩展8块硬盘实现本地海量高可靠存储，所有资源可以被中心统一资源管理，同时支持远程IP SAN备份。

5) 智能便利的管理维护

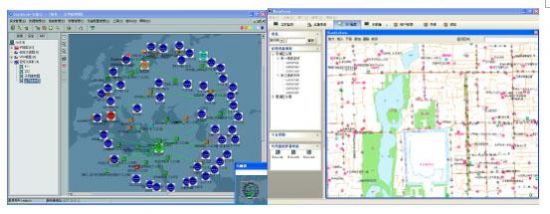

将IP网管及业务控制平台的技术应用至IP监控系统，彻底改变传统监控只能依靠人工进行系统管理和维护的局面，实现编解码、存储、网络传输和业务软件（服务器）四大平台的统一管理。支持分级分域的管理、灵活的用户权限管理、自动的设备批量配置、全网设备的统一拓扑视图、拓扑自动发现管理、全网设备状态管理、故障自动告警及定位管理和GIS地图功能。GIS服务管理，直观知道校园的摄像机所在位置，满足紧急情况立刻转到所要观察的摄像机。

6) 灵活丰富的接入方式

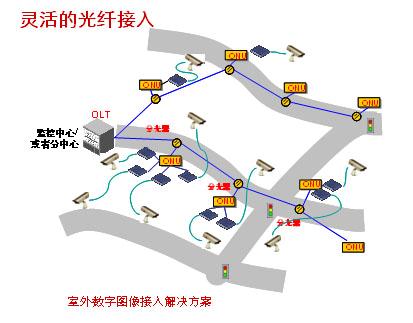

支持Ethernet、SFP、EPON等多种接入方式。全系列编码器支持双网口、SFP光纤接口和EPON无源光网络接口，方便选择组网方案。如已有光纤资源充足的接入点，采用SFP接口100兆数字光纤接入，充分利用现有IP网络。在新部署的地方——新校区、光纤资源紧张的地方采用EPON无源光网络，大幅减少光纤数量；降低系统综合成本。大幅减少光纤数量——1根光纤最大可接入32×4=128个摄像头；降低工程费用——最大可节省（128-1）×每根光纤的费用。

7) 电信级的设备高可靠性

采用电信级器件和制造工艺，充分满足高风险等级场所的高可靠性监控需求。编码器产品针对室外恶劣环境使用设计，温度范围广，长时间工作范围0－65 ℃。防雷等级达到了正负4KV，冲击电流3KA的通流量要求，静电达到了正负8KV的要求,平均无故障间隔时间（MTBF） > 500,000小时，指标远远高于一般厂商产品。支持醇酸树脂绝缘涂覆保护技术，达到防潮、防霉、防盐雾侵蚀的1级户外防护等级要求，提高产品的可靠性。

8) 完全符合国际标准

监控控制信令完全符合SIP标准，SIP具备更强的支持能力，已经成为运营商和“3111标准”推荐的控制信令标准，可以方便的和其它多媒体系统互通。图像编码完全符合国际标准，包括H.264 BaseLine Profile和H.264 MainProfile，同时支持MPEG4和MPEG2国际标准，图像格式标准化完全通过国际通行的第三方公司Tektronix测试仪器的严格测试。存储技术完全符合国际iSCSI标准，充分支持端到端的IP SAN。通过开放的API，业务生成和支持方式标准化。各项标准技术的采用可以最大程度的保护用户的投资。
