科达企业监控解决方案：NVR系列

    视频监控，当前正日益普遍地成为企业必不可少的办公环境之一，它帮助管理者实时查看和监视办公及生产现场的活动状况，并根据观察结果快速决策，确保各环节安全、正常运转！

    视频监控在早期主要运用于银行、交通等特殊行业或政府安全部门，这些机构因其本身的特殊性对监控系统的性能要求都比较复杂、严格，构建这样的一套系统自然要花费不少精力和财力。但普通的企业监控则完全不必如此，企业监控系统，需要的是简单的部署、便捷的操作、低廉的成本，以及，全面但适合自己的功能。网络化大时代的背景下，视频监控也迎来了网络视频监控的时代，尤其是对企业监控而言，网络视频监控更是拥有无可比拟的优势，只需借助网络——这一企业当今必备的办公条件，适合每家企业不同需要的安全卫士即可马上到岗，在过去部署一套传统监控系统所需要的掘地埋线、大兴土木的浩大工程统统不必再有。网络视频监控意味着：只要有电脑、能上网，用户就可以在任意时间、任意地点观看任意监控内容！

    科达，为企业提供任何应用需求下全面、贴身、高性价比的网络视频监控解决方案。我们为中国移动“全球眼”、中国网通“宽视界”业务提供可靠而稳定的网络视频监控产品及解决方案；我们还为公安、环保、海关等行业用户提供专业的网络视频监控系统解决方案。科达推出的NVR系列产品，则是企业监控系统的首选方案。

    科达NVR系统采用纯IP部署，配合网络摄象机，全面取代DVR，在实现网络视频接入、浏览、录象、回放、管理等功能的同时，更为您提供前所未有的创新网络科技。NVR，带您进入全网络化监控时代。

科达NVR系统的特色：
1、专著于中小规模监控系统的构建需求；
2、全网络化部署，安装使用简单、便捷、迅速，且布线成本低廉；
3、不仅本地监控功能全面，还可实现对分支机构的远程监控；
4、强大的智能化录像、报警功能。

    科达提供前后端监控系列产品，包括NVR（NVR2820、NVR2820E）、IP前端（KDM2100网络摄像机、KDM2110网络摄像机、KDM2300网络视频适配器）  、电视墙解码器（KDM2561网络视频解码器、KDM201网络视频编解码器)，下面分别让我们看看。

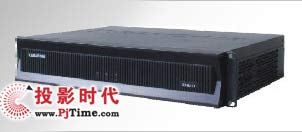

NVR2820

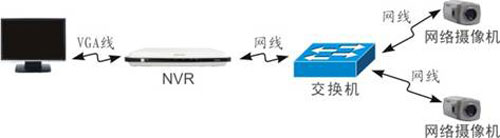

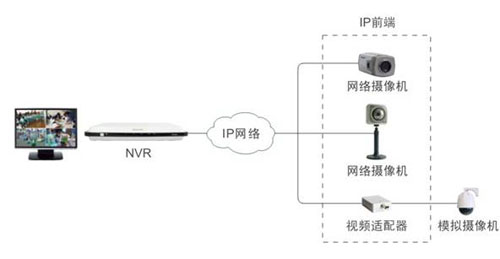

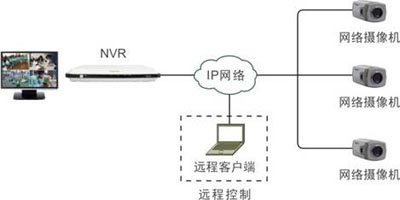

    结合网络摄像机、视频适配器等IP前端，科达NVR可提供全IP视频监控解决方案，您仅需借助现有网络即可完成整个系统的快速部署，并可在任意时间、任意地点对任意目标进行实时监控和管理。

    结合网络摄像机、视频适配器等IP前端，科达NVR可提供全IP视频监控解决方案，您仅需借助现有网络即可完成整个系统的快速部署，并可在任意时间、任意地点对任意目标进行实时监控和管理。

    NVR部署在网络中心，仅需一根网线即可完成所有监控点的接入，布线成本低，施工速度快，安装简洁，维护方便。

    监控前端通过IP网络接入NVR，因此，只要利用用户已有的IP网络即可进行系统部署，而且监控点可以位于网络的任意位置，不受地域限制。

    科达NVR采用高效视频处理技术，可实现监控图像的高品质、全动态实时浏览、录像和回放。同时，网络化传输确保了监控点图像在上传过程中不会受到外部环境的干扰，图像质量丝毫无损。

    科达NVR提供双向语音对讲功能，可对前端进行广播喊话。可通过回声消除技术保证语音对讲的效果。

    由于采用全网络化架构，因此，科达NVR系统中的所有IP监控设备，包括NVR、网络摄像机、视频适配器、IP存储、电视墙解码器、PC客户端等，均可灵活部署在网络的任意位置，并实现快速接入，不会受到地域限制。

    所有IP监控设备的网络化部署让科达NVR系统具备非常灵活的可扩展特性，包括前端接入数量、录像能力、存储容量、远程客户端数量，均可灵活扩展，扩展后的系统对业务功能的使用和管理没有任何影响。

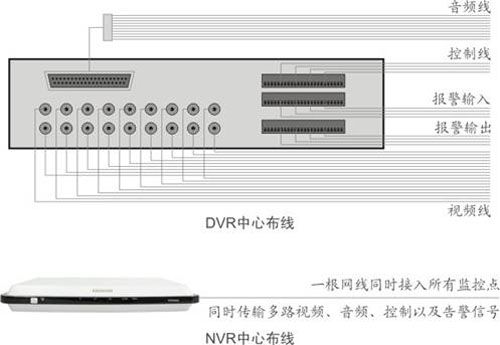

中心只需布一根网线
    在传统DVR和模拟监控系统中，中心需要布大量线缆接入各个监控点信号，布线成本高、维护很困难。而科达NVR在中心仅需一根网线即可完成所有监控点信号的接入，布线成本低、安装简单、维护便捷。

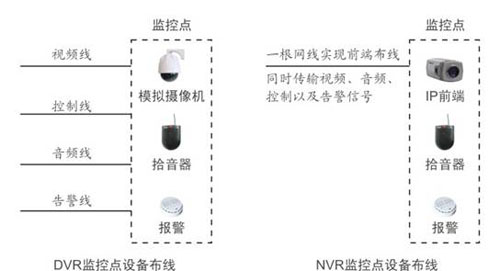

监控点只需布一根网线
    由于科达NVR前端采用纯IP接入，因此监控点也仅需布一根网线即可同时传输视频、音频、控制以及各类报警信号。与以往DVR监控点相比，NVR可节省大量的监控点布线成本，而且安装更便捷、维护更简单。

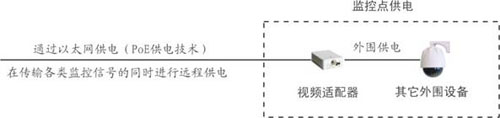

通过网线实现监控点供电
    科达NVR前端可支持以太网供电技术（PoE），因此在传输监控信号的同一根网线上还可以同时实现前端设备供电，并可通过前端设备输出电源信号，为其它外围设备供电，从而进一步简化监控点布线。

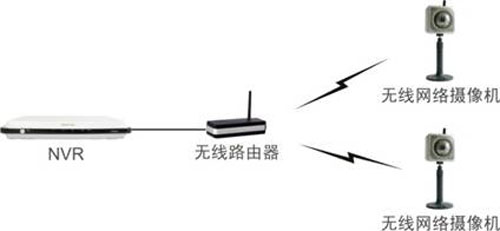

无线传输无需布线
    对于不方便布线的监控点，传统的DVR和模拟监控系统往往难以部署。而在科达NVR系统中，通过部署无线IP前端，即可轻松实现监控图像的无线传输，无需布线。

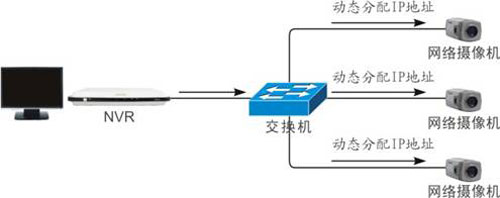

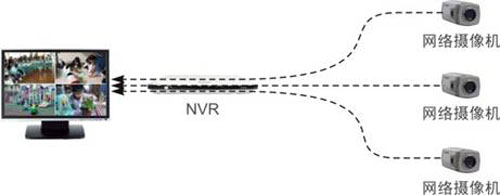

    作为集成化的网络监控中心，科达NVR具备非常简单、快捷的安装和配置特性，在同一局域网下可实现即插即用。

1）接上网线、打开电源


2）自动搜索所有IP前端设备，并动态分配IP地址


3）自动完成所有前端的本地多画面显示


在其它复杂网络状况下如何进行快速安装配置，请参阅NVR用户手册配置指导。

    科达NVR支持丰富的录像模式，包括手动录像、定时录像、告警录像和告警预录等，并支持灵活的覆盖策略。

手动录像
    用户可以随时对任一前端监控点启动或停止录像，可通过遥控器、鼠标或键盘操作，对所观看的视频进行即时抓录。

定时录像
    定时录像模式下，授权用户可以对任意一个或一组前端监控点设置录像的启动和停止时间，每天可设置多个时段，并支持周期录像。

告警录像和告警预录
    当告警被触发时，NVR可自动启动对应前端的录像，录像时长可预先设置。NVR还具备告警预录功能，预录时间可设，可确保告警前后视频记录完整，便于追溯。

录像覆盖
    可设定录像保留的时长，超时录像会被自动覆盖。重点告警录像可设为不可覆盖。

    科达NVR系统可提供NVR中心存储、前端存储以及客户端存储三种存储方式，所有存储资源均可由NVR进行统一管理。

    NVR内置大容量硬盘，可满足一般录像的需要，录像资料还可备份到移动硬盘、U盘或刻录成DVD光盘。存储时长要求非常高的场合，还可外接USB或IP存储设备扩展存储空间，以实现海量存储。

    对存储可靠性要求较高的应用场合，NVR中心存储和前端存储可以同时进行，互为备份，从而防止网络故障、设备故障或人为破坏导致的录像中断或录像遗失。

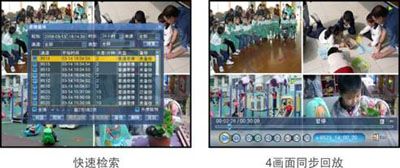

    对于存储在NVR系统中的所有录像资源，无论是分散在各个前端设备的，还是集中在NVR中心，您都可以随时随地进行灵活、快速、准确的检索和回放。

    您可以直接选定监控画面通过指定日期、时间进行快速检索，也可以通过指定监控点、日期、时间以及录像类型进行高级检索。

    您可以同时进行4路录像回放，可设置从同一时间点开始，便于您全景式掌握事件发生的全过程。回放过程中支持停止、暂停、恢复、快放、慢放、拖拉定位、单帧播放等控制功能。

    通过摄像机异常监测、移动侦测以及外部信号触发报警，科达NVR系统可提供强大的告警联动功能，包括启动告警录像、切换前端图像、预置位转动、图片抓拍、声光电告警等，可帮助您更高效、更精确的管理和使用监控业务。

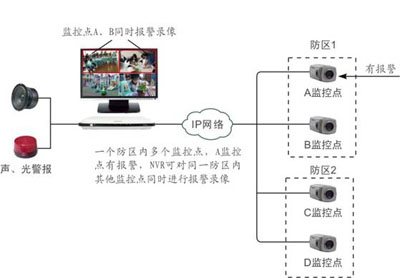

    NVR支持防区告警联动，位于同一区域内的某前端产生告警时，可联动其他前端录像、抓拍、预置位转动等，以防止人为破坏导致的现场录像缺失。

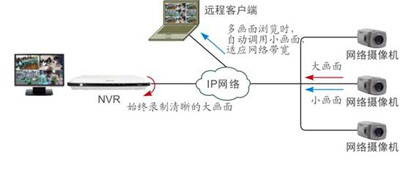

    通过部署支持双码流功能的IP前端设备，科达NVR可针对不同的需求自动调用不同质量的视频码流，从而优化网络带宽资源。


    浏览时，NVR根据浏览风格在高、低两种分辨率码流间自动切换，单画面浏览时调用高分辨率码流，多画面浏览时自动调用低分辨率码流，远程客户端在低带宽下也能进行多画面监控。录像时，始终记录高分辨率码流，以保证录像质量。

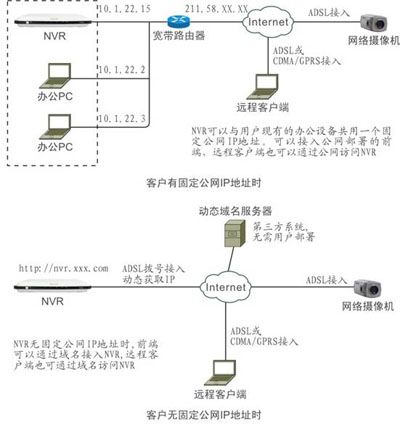

    NVR具备卓越的网络适应性，可穿越NAT、防火墙以及代理。在无固定公网IP时，NVR可通过DDNS动态域名访问，实现低成本Internet组网部署。

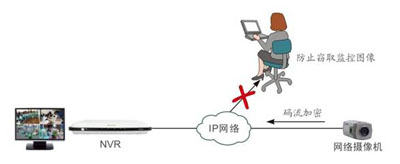

    科达NVR通过多种安全策略保证整个系统的安全、可靠运行。NVR及IP前端均采用嵌入式设计，可确保系统不会受到病毒和黑客的攻击。AES码流加密技术可有效防止监控码流被窃取。可靠的用户认证和授权策略可阻止非法用户登录。

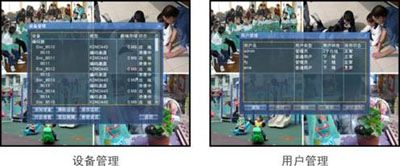

    有别于DVR和传统的模拟监控系统，科达NVR可以通过简单易用的图形化界面实现系统内所有资源的全面管理和维护。

    通过网络管理功能，您可快速实现全网优化配置，随时掌握系统运行状况，了解系统当前性能，日志系统记录所有事件信息，便于以后查询。

    您通过管理客户端软件即可对系统内所有前端的参数进行设置、查询、删除、修改，并可实现设备软件的在线升级。

    您通过管理客户端软件可进行用户帐号的设置，设定用户的权限级别，不同级别的用户拥有不同的业务操作和管理权限。

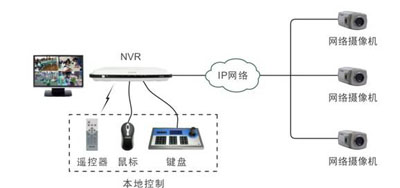

    科达NVR采用图形化界面，具备简单易用的本地和远程操作特性，在本地即可完成所有监看和管理工作，也可以通过网络远程操作，给使用者带来极大的自由体验。

本地操作
    NVR通过外接显示设备可直接本地显示监控图像和管理界面，可通过遥控器、鼠标或监控键盘对NVR进行本地操作。

    可通过PC客户端对NVR进行远程操作，只要网络连通，PC客户端可不受时间、地点限制对任意监控资源进行远程浏览和回放。同时支持B/S和C/S两种客户端模式。

    对于需要通过电视墙集中显示多个前端图像的监控中心，可部署单路或多路电视墙解码器，实现高质量解码输出。电视墙可实现画面轮询、报警联动等功能。

    无论是本地浏览还是远程浏览，均可支持灵活的多画面显示功能，支持多种多画面风格。

    在各种浏览方式下，均可对一个或多个监控画面进行前端自动轮询，轮询的时间间隔可设置。可配置多套预案，进行预案轮询。

    无论是采用遥控器、鼠标、监控键盘进行本地操作，还是采用PC客户端进行远程操作，均可通过网络实现前端摄像机的PTZ控制。支持多厂商控制协议。

技术参数

NVR型号	NVR2820	NVR2820E
前端接入数量	4、9、16	9、16
视频标准	MPEG-4	MPEG-4
音频标准	G.711、G.721、G.722.1、G.726	G.711、G.721、G.722.1、G.726
视频分辨率	CIF、QCIF	CIF、QCIF
视频帧率	1～25帧/秒（PAL）	1～25帧/秒（PAL）
	1～30帧/秒（NTSC）	1～30帧/秒（NTSC）
视频码率	64Kbps～2Mbps	64Kbps～2Mbps
音频码率	8Kbps～64Kbps	8Kbps～64Kbps
视频输出接口	1×BNC	1×BNC
	1×VGA	1×VGA
音频输入接口	1×RCA	1×RCA
	1×MIC	1×MIC
音频输出接口	1×RCA	1×RCA
报警输入接口	2路	2路
报警输出接口	2路	2路
串口	1×RS485	1×RS485
硬盘接口	1×IDE或1×SATA	4×SATA
网络接口	1×10/100M自适应以太网	1×10/100M自适应以太网
USB接口	1×USB 2.0，可扩展鼠标、USB存储等设备	1×USB 2.0，可扩展鼠标、USB存储等设备
网络协议	TCP/IP、UDP、RTP/RTCP/RTSP、FTP、Telnet、NTP、HTTP、DHCP、SNMP、DDNS	TCP/IP、UDP、RTP/RTCP/RTSP、FTP、           Telnet、NTP、HTTP、DHCP、SNMP、DDNS
外形尺寸	48mm（高）×370mm（宽）×257mm（深）	88mm（高）×443mm（宽）×338mm（深）
重量	1.64Kg（不含硬盘）	5.63Kg（不含硬盘）
工作电压	AC 100V～240V，50Hz/60Hz	AC 100V～240V，50Hz/60Hz
最大功耗	39.5W	144.5W
工作环境温度	0℃～60℃	0℃～60℃
工作环境湿度	10%～85%(无凝结)	10%～85%(无凝结)
产品认证	CCC、RoHS	CCC、RoHS

录象时长

NVR型号	接入路数	录像时长
NVR2820	4路	30天
NVR2820	9路	15天
NVR2820	16路	7天
NVR2820E	9路	60天
NVR2820E	16路	30天

IP前端：KDM2110网络摄像机

    KDM2110是一款枪式网络摄像机，可部署在网络视频监控系统的前端监控点，提供全网络化前端视频接入解决方案。

    KDM2110采用1/3英寸SONY Super HAD CCD影像传感器和高性能网络视频处理芯片，可提供全帧率、清晰流畅的运动视频质量。KDM2110的最低照度可达0.8Lux，即使在低照度条件下，也可正常工作。

    KDM2110支持双码流功能，可同时进行CIF、QCIF两路视频编码上传，从而满足网络视频存储与客户端图像浏览的不同带宽应用需求。

    KDM2110具备良好的网络适应性，无论是在LAN、WAN还是Internet环境下均可实现即插即用，保证整个网络视频监控系统的低成本快速部署。



功能特点
·1/3英寸SONY Super HAD CCD，提供高感光度图像质量
·高性能网络视频处理芯片和MPEG-4高效视频编码，保证网络视频清晰流畅
·双码流功能，满足网络视频存储与客户端浏览的不同带宽应用需求
·良好的网络适应性，实现网络视频监控系统的低成本快速部署
·移动侦测与报警联动，提供智能化视频监控应用
·RS485接口，可外接云台实现网络摄像机的转动控制

技术参数

型号	KDM2110
网络	网络接口：1×10/100Mbps以太网接口 网络协议：TCP/IP、ARP、ICMP、FTP、RTP/RTCP、NTP、SNMP 网络特性：PPPoE拨号、断链自动注册、帧的重传重组、穿越NAT等
摄象机	影像传感器：1/3英寸SONY Super HAD CCD 镜头接口：C/CS 接口 扫描系统：625 线，50场/秒（PAL制式） 水平清晰度：420线 CCD总像素：537（水平）×597（垂直）（PAL 制式） 最低照度：0.8Lux F1.2 电子快门速度：1/50～1/120,000秒连续（PAL制式）
视频	视频编码：MPEG-4 视频分辨率：CIF、QCIF，支持双码流 视频帧率：1～25帧/秒 视频码率：100Kbps～2Mbps
控制接口	1×RS485
应用功能	移动侦测、报警联动、OSD、自动抓拍等
物理尺寸	55mm（高）×64mm（宽）×112mm（深）
功耗	≤5W
电源*	DC 12V，6W
温度	-20℃～60℃
湿度	10％～90％
重量	0.5Kg

IP前端：KDM2100网络摄像机

    KDM2100是一款内置云台的网络摄像机，可部署在网络视频监控系统的前端监控点，提供全网络化监控前端接入解决方案。

功能特点
·高性能视频编码，图像清晰、流畅
·支持双码流，有效优化带宽资源的占用
·内置云台，可实现上下左右转动
·可通过遥控器或远程PC控制进行布防、撤防
·支持无线红外报警探测器、无线红外烟感探测器、无线门磁等无线报警设备接入
·可通过Wi-Fi无线接入网络（仅KDM2100W支持）
·具备开关量输入输出接口，可外接有线报警设备
·具备SD卡接口，可方便实现本地的图像抓拍和录像存储
·内置麦克风，并提供音频接口，可实现同步双向音频功能
·支持以太网供电（PoE）（仅KDM2100P支持）

    通过与科达网络视频监控管理平台或网络摄像机管理软件（Camera Station）配合，KDM2100可实现强大的业务功能。用户可通过平台客户端对KDM2100进行集中管理和图像浏览，也可以通过浏览器直接登录KDM2100进行管理和图像浏览。

    KDM2100具备三种型号：标准型、以太网供电型、无线接入型。以太网供电型可利用一根网线实现设备的供电，对于供电不便的场合可提升部署的便捷性；无线接入型可接入用户的无线局域网，无需部署网线，进一步提升部署灵活性。另外，以上三种型号都衍生有相应的红外型号，通过集成专用的红外补光灯，方便夜间工作。用户可根据实际场景选择相应型号。

    KDM2100采用高性能网络视频处理技术，提供全帧率、清晰流畅的运动视频质量。支持双码流功能，可同时进行大画面和小画面两路视频码流上传，在与平台协同工作时，能自动根据用户的网络状况智能调节，带来卓越的使用体验。

    KDM2100具备无线报警接入功能，可接入无线门磁探测器、无线红外探测器、无线烟感探测器等报警检测设备，无需另外布线。并可通过遥控器控制，实现布防、撤防及紧急求救。

    KDM2100支持多种安装方式：桌面安装、壁装、吊装。KDM2100支持图像自动翻转功能，即使在吊装倒置时，用户也能观看到正常的图像。

    KDM2100支持室内和室外安装，并采用防尘和防水设计。室外安装配备了遮光挡雨用的防护罩，具备极强的环境适应性。KDM2100可配专用的红外补光灯，方便在夜间工作，适用于需要24小时监视的场合。

技术参数

型号	KDM2100：标准型
	KDM2100W：无线型
	KDM2100P：以太网供电型
摄像机	影像传感器：1/4英寸逐行扫描CMOS
	总像素：30万像素
	最低照度：5Lux（不配置补光灯），0Lux（配置补光灯）
	镜头：6.0mm/F1.9
	转动角度：左：60°，右：60°，上：20°，下：-45°
红外补光灯	照射距离：≤10米
	启动照度：10Lux
视频流	视频编码：MPEG-4
	视频分辨率：VGA、CIF、QCIF，支持双码流
	视频帧率：1～25帧/秒
	视频码率：64Kbps～2Mbps
图像设置	图像翻转：0°，180°
	图像叠加：台标、日期、时间
	参数设置：亮度、对比度、饱和度
接口	网络接口：1路10/100Mbps以太网接口
	报警接口：2路开关量输入，1路开关量输出
	电源接口：1路直流电源接口，用于外接电源适配器
	音频接口：1个3.5mm麦克风插孔，1个3.5mm音频输出接口
	存储扩展口：1个SD卡插槽，可用于存储抓拍图片和录像
	无线报警接口：315MHz无线信号，4个防区
无线网络接口 （KDM2100W）	遵循标准：IEEE 802.11b/g
	传输功率：14～17dBm
	类型：Infrastructure和ad-hoc
应用功能	PTZ扫描、移动侦测、报警联动、字幕叠加、图片抓拍、自动录像、双向语音等
物理尺寸	100mm×100mm×82mm
功耗	KDM2100：≤5.3W
	KDM2100W：≤6.3W
	KDM2100P：≤5.3W
	红外补光灯：≤2.4W
电源	设备工作电压为DC 12V ±5%，通过外配的电源适配器供电
	电源适配器的规格为：输入AC100～240V，输出DC 12V
温度	-20℃～60℃
湿度	10％～90％
重量	1Kg（整机带包装）
安装方式	壁装、吊装、桌面放置
配置和维护	1）支持基于Web的设备参数配置，直接采用浏览器登录设备进行配置和维护
	2）可使用科达Camera Station应用软件，实现对摄像机进行参数配置和维护
系统集成支持	产品提供功能齐全的API、视频解码控件、SDK等，提供详细的开发者文档
网络协议及特性	协议：TCP/IP、ARP、ICMP、FTP、RTP/RTCP、NTP、DNS、DDNS、SNMP、PPPoE
	特性：支持断链自动注册、重传重组、穿越NAT等
视频浏览	实时浏览：可以使用浏览器观看设备的实时图像，也可以使用Camera Station，或者基于平台进行浏览，并可实现多个摄像机图像同时观看
	录像回放：可使用Camera Station、平台客户端以及第三方媒体播放软件进行播放（需安装专用解码库）
包含附件	电源、支架、遥控器以及CD（内含安装指南/应用软件/用户手册）
认证	CQC认证、公安部认证、RoHS

KDM2300网络视频适配器

　

    KDM2300/2300P采用紧凑、小巧的设计结构，具有1路BNC视频输入接口，用于部署在网络视频监控系统的前端接入层，提供节约空间、高性价比的单路网络视频编码解决方案。

    KDM2300/2300P具有占用空间少、重量轻、易于携带、便于安装等特点，可以广泛应用在需要与前端摄像机进行集成化部署的场合，而其低成本特性非常适合于目前大量存在的利旧性系统改造建设。

功能特点
·结构紧凑、体积小，便于安装部署
·MPEG-4高效视频处理，图像清晰流畅
·CIF、QCIF双路视频编码上传，满足差异化需求
·内置PoE，实现自身供电和摄像机供电，简化部署（仅KDM2300支持）
·移动侦与报警联动，提供智能化前端接入
·RS485接口，实现前端摄像机PTZ控制

技术参数

型号	KDM2300
网络接口	1×10/100Mbps以太网接口
视频接口	1×视频输入，BNC
视频编码	MPEG-4，可同时上传CIF、QCIF两路视频
视频分辨率	1路CIF或1路CIF＋1路QCIF
视频帧率	移动侦测、报警联动、OSD、自动抓拍等
视频码率	1～25帧/秒
控制接口	1×RS485
网络特性	PPPoE拨号、断链自动注册、帧的重传重组、穿越NAT等
应用功能	移动侦测、报警联动、PTZ控制、OSD、透明串口、自动抓拍等
物理尺寸	65mm*29mm*71mm
功耗	≤2W
电源	外接电源适配器 输入：AC 100～240V，50～60HZ） 输出：DC 12V， 6W
温度	-20℃～60℃
湿度	10％～90％
重量	100g

KDM2561网络视频解码器

　

    KDM2561是一款网络视频解码器，具有1路复合视频输出接口和双向语音接口，可作为网络视频监控系统的硬件解码单元，将数字视频监控信号解码输出到模拟显示设备。

    基于H.264、MPEG-4高效视频处理技术，KDM2561可提供1路D1高清晰视频解码或4路CIF格式视频解码（采用4画面复合），可灵活应用在不同的显示设备环境中。

    通过双向语音接口，KDM2561可提供广播喊话和语音对讲功能，以满足音频通信需求。此外，KDM2561还支持透明串口功能，可实现远端数据采集及控制信号的透明传输。



功能特点

·嵌入式设计，稳定、可靠、安全
·单路D1视频或4路CIF视频解码输出，满足不同应用需求
·4路视频解码输出时采用4分屏合成方式，节约用户投资
·H.264、MPEG-4高效视频处理
·双向音频，实现广播喊话及语音对讲
·透明串口，提供远端数据采集及控制信号的透明传输

技术参数

型号	KDM2561
网络接口	1×10/100Mbps以太网接口
视频接口	1×BNC视频输出
视频编码	H.264、MPEG-4，1路D1高清解码或4路CIF解码（4画面复合）
视频分辨率	D1、2CIF、CIF
视频帧率	1～25帧/秒
视频码率	100Kbps～4Mbps
音频接口	1×音频输入、1×音频输出，RCA 1×MIC输入
音频编码	G.711、G.726、G.722.1
应用功能	1×RS485
物理尺寸	29mm（高）×148mm（宽）×94mm（深）
功耗	≤3.5W
电源	外接电源适配器 输入：AC 100～240V，50～60Hz；输出：DC 12V，45W
温度	-10℃～60℃
湿度	10％～90％
重量	0.4Kg

KDM201网络视频编解码器

　

    KDM201是一款机架式网络视频编、解码设备，采用模块化设计，具有7个业务插槽，可混插网络视频编码卡和网络视频解码卡，提供多达28路视频集中编码或28路视频集中解码功能。

    与部署多个固定配置的视频编码器或视频解码器相比，KDM201具有配置灵活、部署方便、节约空间、易于安装维护、整体成本低等特点，特别适合于需要多路视频集中编码或多路视频集中解码的应用场合。

    基于高性能编、解码卡设计以及H.264、MPEG-4高效视频处理技术，KDM201每一路视频都可以达到25帧/秒、D1高清晰分辨率效果。此外，KDM201每一路视频均对应一路双向音频，可提供现场拾音、广播喊话以及语音对讲等丰富的音频功能。

功能特点
·具有7个业务插槽，可混插编、解码卡，应用灵活
·19英寸标准机架式结构，便于安装部署与集中维护
·内置网络交换模块，无需另配交换机，节约成本
·H.264、MPEG-4高效视频处理，提供多达28路D1高清晰图像
·双向音频，实现现场拾音、广播喊话及语音对讲
·移动侦测与报警联动，提供智能化前端接入

技术参数

机箱

型号	KDM201-SH
设计结构	模块化设计，7个业务插槽，内置网络交换模块
物理尺寸	2×RCA视频输出 1×VGA视频输出，刷新频率为60Hz/75Hz，分辨率为800×600
网络接口	MPEG-4，1路D1高清解码或4路CIF解码（4画面复合）
可选模块	四路编码卡，KDM201-C04/KDM201-C04L 四路解码卡，KDM201-D04
功耗	≤150W
电源	AC 100～240V,50～60Hz
温度	-10℃～50℃
湿度	10％～90％
重量	≤8KG

编码卡

型号	KDM201-C04	KDM201-C04L
视频接口	4×视频输入，BNC	4×视频输入，BNC
视频编码	MPEG-4	MPEG-4
视频分辨率	D1、2CIF、CIF	CIF
视频帧率	1～25帧/秒	1～25帧/秒
视频码率	100Kbps～4Mbps	100Kbps～2Mbps
音频接口	4×音频输入、4×音频输出，RCA	4×音频输入、4×音频输出，RCA
音频编解码	G.726	G.726
告警接口	4×输入、1×输出	4×输入、1×输出
控制接口	1×RS485	1×RS485

解码卡

型号	KDM201-D04
视频接口	4×视频输出，BNC
视频解码	H.264、MPEG-4
视频分辨率	D1、2CIF、CIF
视频帧率	1～25帧/秒
视频码率	100Kbps～4Mbps
音频接口	1×音频输入、1×音频输出，RCA
音频编解码	G.711、G.726

典型应用

集中编码应用
    配置网络视频编码卡，KDM201相当于多路视频编码器，可作为智能化前端接入网络视频监控系统，提供多达28路视频集中编码上传，主要应用在需要多路模拟视频集中接入网络视频监控系统的场合，可以有效避免堆砌多个独立视频编码器带来的分散管理、分散供电、安装不便、维护复杂、扩容不灵活、外配交换机等缺陷。


集中解码应用
    配置网络视频解码卡，KDM201可作为多路视频解码器接入网络视频监控系统，提供多达28路视频集中解码，主要应用在需要将多路网络视频集中解码输出到监控中心电视墙的场合，可以有效避免堆砌多个独立视频解码器带来的分散管理、分散供电、安装不便、维护复杂、扩容不灵活、外配交换机等缺陷。

编解码混合应用
    在7个业务插槽中混插网络视频编码卡和网络视频解码卡，KDM201可同时实现多路视频集中编码和多路视频集中解码，应用在需要对网络视频进行集中解码显示同时又需要将模拟视频集中接入网络视频监控系统的场合，可以有效避免堆砌多个独立视频编、解码器带来的分散管理、分散供电、安装不便、维护复杂、扩容不灵活、外配交换机等缺陷。
