艾尔森学校网络视频监控系统应用方案

一、概述

    随着计算机网络技术、数字化视频监控技术的飞速发展和普及应用，学校网络化信息管理建设步伐也在加快。如何有效监管校园的安全教学及活动，成为管理层的考虑关注重点之一。

    网络视频监控产品是最近几年面世的第三代全数字化远程视频集中监控设备，利用它可以将传统摄像机捕捉的图像进行数字化编码压缩处理后，通过局域网、广域网、无线网络、Internet或其它网络方式传送到网络所延伸到的任何地方，千里之外的网络终端用户通过普通电脑就可以对远程图像进行实时的监控、录像、管理，不受时间与地域的限制。

    在本系统规划调研阶段，我们对现在主流的监控模式进行了全方位的分析比较：

1、传统的模拟监控模式：需要在各监控点与监控室之间架设模拟图像传输线，由于各监控点分布比较广，所以线路铺设既麻烦又费钱。

2、基于网络视频服务器、网络摄像机的远程监控模式：通过在各分点配备网络视频服务器、网络摄像机，将本地监控摄像机拍摄的模拟图像进行数字化压缩处理后，通过网络上传到监控中心集中管理、录像、远程回放和对讲，联网的客户端电脑可以实时监控相关图像，也可以随时访问录像主机调用历史录像数据回放显示。

二、系统设计

1、用户需求

    在监控中心能让多人对分布在校内的多个摄像机进行视频监控、录像。

    在监控中心，能将所有的视频信号，通过电视墙自由地切换显示。

    在校园内的任何电脑上，均可通过内部网进行监控。

    具有良好的扩展性，能方便地增加监控点及报警、对讲、广播等功能。

    操作简便、功能强大、界面友好。

2.系统架构

    按照该企业网络状况及实际操作的可行性，艾尔森网络监控系统主要组成模式为分散安装、监控中心统一监控管理。

    在监控点架设若干个艾尔森视频服务器，用于采集摄像机等视音频捕捉设备所采集的视音频信号，或直接安装网络摄像机，与监控中心网络相连，将所采集的视音频信号传送到监控中心。

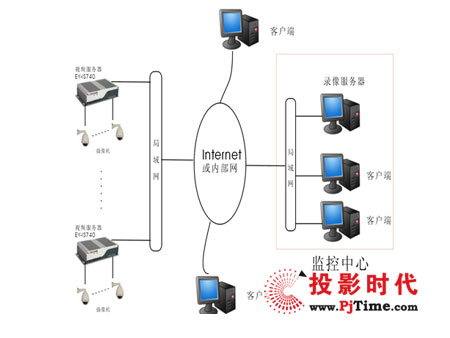

2.1、示意图和系统架构

2.2、前端架构

    前端点是系统中的基层部分，包括摄像机、拾音器、视频服务器或网络摄像机等。对于监控点的硬件配置来说，以合理、可靠为主。

2.3、监控中心架构

    监控中心作为整个系统的核心，担负着整个系统的协调、监管职责。只有保证总部监控中心内所有的设备7*24小时不间断运行，才可以保证“艾尔森网络监控系统”项目的服务质量，因此，对于监控的硬件配置来说，以稳定、冗余为主。

    监控主机：由一台功能较强大的电脑服务器构成，并安装艾尔森中心管理软件NVS Center 500。它用于集中管理各监控点的所有视频服务器、网络摄像机。所有监控点的图像均可在监控主机上监控、录像及查看历史录像资料。监控时既可同时监看多画面，也可自由放大任意画面，还可自如地控制各监控点的摄像机云台转动及镜头变焦。

    客户端：在校园内还可配备多台客户端电脑（可使用监控者原有的办公电脑），供多人同时监控、查看历史录像资料。

    电视墙：电视墙为可选部分，它由监视器和网络视频解码器组成，一台监视器接一台网络视频解码器。网络视频解码器既可独立工作，也可通过艾尔森电视墙管理软件控制，形成一个虚拟矩阵，实现更自由地交叉切换显示。

    艾尔森电视墙管理软件既可安装在一台独立的电脑中，也可安装在监控主机中。
