优特普双绞线传输器典型应用方案分析

【接线方式介绍】

    工程布线中的几种常用的接法

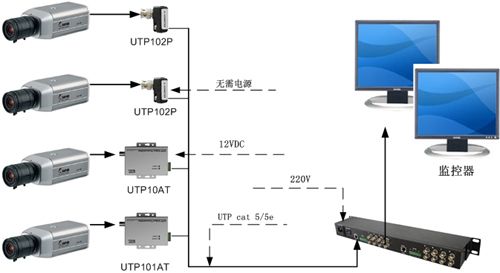

    (1)一根网线传一路信号：

    这种方法相对较浪费，但是如果是云台，我们可以把剩下的某一对线当控制信号线。

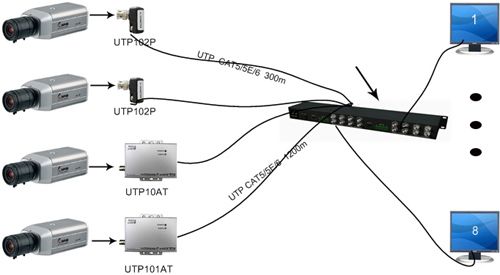

    (2）一根网线传输4路信号：

    这种方式较节约，一般使用在有集中在一起的固定摄像头的情形中。

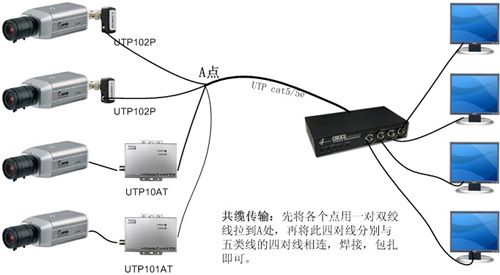

    (3）一个网线传输4路信号

    先将各个点用一对双绞线（电话线）拉到A处，再通过主干道传输到接收器。这种方式较灵活，一般使用在四个较分散的点上，这种方式很节约线才，但是要注意接头的处理，如：A点。

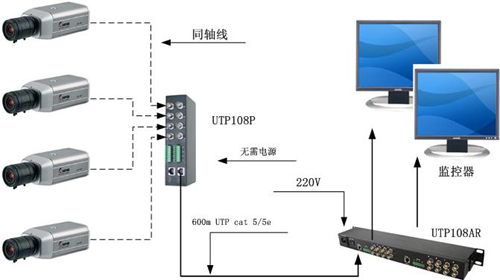

（4）先集中后传输

    先把各地的视频信号通过同轴线拉到一个点，集中起来使用一台多路发射器发射，或者在这个点上安装一个防水的箱子，把单路发射器都集中安装到箱子中作为发射端。当前端摄像头离这里过远如超出100米时，建议不采用这种方案，如果需要选用这种方案，就必须选用较好的同轴视频线缆。

    以上几种方法应当综合起来应用，让整个系统最优化。
