红外摄像机在监控系统中的应用

红外线摄像机技术原理

    红外摄像技术分为被动红外摄像技术和主动红外摄像技术。

    被动红外摄像技术是利用任何物质在绝对零度(-273℃)以上都发射红外光的原理，人体和热机发出的红外光较强，其它物体发出的红外光相对微弱，利用特殊的热红外夜视仪可以实现夜间监控。但这种特殊的热红外夜视仪造价昂贵，而且不能直观、清晰地反映周围环境状况，因此在通常的夜视系统中较少被采用。

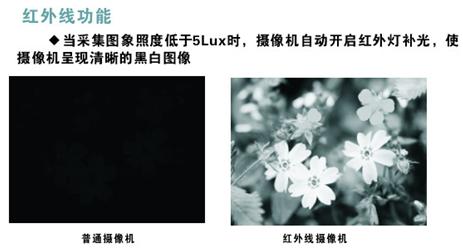

    主动红外摄像技术，即利用红外灯来产生红外辐射，发出人眼看不见的红外光去照射景物和环境，即可使用普通低照度CCD黑白摄像机或“白天彩色夜间自动转黑白”的摄像机或“红外低照度彩色摄像机”去感受周围景物反射回来的红外光，从而实现夜视功能。（如图1）

    现阶段的红外摄像系统基本配置是：摄像机、镜头、红外灯、红外灯电源等。这里所指的摄像机要求是低照度摄像机，且红外灯发射的红外光能够被该摄像机接收，镜头也要求能感应红外光，其主要指标F值（通光量）越小，夜视效果越好。

    摄像效果的好坏，与摄像机及配套器件的合理选用有直接的关系。

    摄像机灵敏度是当被摄景物的光亮度低到一定程度而使摄像机输出的视频信号电平低到某一规定值时的景物光亮度值，摄像机的灵敏度越高，对微弱光的感应能力也就越强。当然，灵敏度越好摄像机价格也越昂贵。有的摄像机厂家，随意提高输出信号强度，灵敏度不错，但信噪比很差，导致图像“雪花点”很多，像质恶劣。

    不同规格CCD的摄像机会较大地影响到红外摄像机的图像效果。目前CCD摄像机规格有1/2"、1/3"、1/4"。l/3"CCD的光通量是1/2" CCD的44%，1/4"CCD的光通量是1/3" CCD 的50%，可见1/2"摄像机晚间图像效果最好，所以可以根据不同的环境和监控要求来选择不同规格的摄像机。

    所有摄像机都感应红外，红外线在可见光条件下对于摄像机来讲是一种杂光，会降低摄像机的清晰度和色彩还原，彩色摄像机的滤光片就是阻止红外线参与成像。要想使彩色摄像机感应红外线，现在有两个做法，第一，切换滤光片，在可见光条件下挡住红外线进入；第二是在无可见光的条件下移开滤光片，让红外线进入，这种方案图像质量好。（如图2）
