你相信吗？10平米蜗居安装7.1+大屏幕系统

概况

    当初次见到这张平面图时，脑中第一时间的反映是绘图师是否把尺寸给弄错了？掰着指头算了又算，室内面积仅仅只有10.7636平方米，在这个比浴室大不了多少的小房间内建影院?该不是开玩笑吧?

    致电给这位朋友反复核实，证明尺寸是正确的，还附上全屋的平面图,全套4房二厅的面积不算小，但其余房间均有他用，唯有这间10平方的小室可以安排作视听室。

    接触过很多家庭影院爱好者,越是资深的玩家越会觉得器材是其次，空间才是最重要的,因此有些狂热分子为了得到合适的视听室空间，不惜牺牲交通的便利性而到郊外去购买带有大型地下室的房子了。但即使是郊外，带有理想地下室的房子又有多少可选择？还是面对现实，将现有条件加以改造吧。

    上述这位想将小房间改造为大戏院的朋友只提出两个条件：一是大屏幕，二是安装一套两三年内不会落伍的7.1音响系统，其余由我自由发挥。

    每次接到让自己自由发挥的工程个案后总会又怕又喜：怕的是没有明确命题，一切得由自己慎重考虑，这样的工程往往会比业主有指定方案的更加劳心劳力，生怕哪个环节考虑不周而辜负了别人的一番信任；喜的是可以按照自己的思路去进行，例如不用苦口婆心地去解释浅色环境对图像的破坏、卡啦OK又如何易损害名贵的喇叭等，这样的活儿更具挑战性，做好之后也更有成就感。

实地勘察 困难重重

    图纸所能提供的信息量不够用，因此每次设计施工之前都要到现场实地考察才更具把握。来到现场之后，才发现这房间不单面积小，前墙还有下水道管道露出，而后墙是中央空调室内机，这些都在侵占着原本已经小得可怜的宝贵空间。

    更要命的是侧墙还有一扇大大的窗口占用去1/2有多的面积，7.1多声道系统的侧环绕和后环绕的安排将会很困难。

向窗台、墙壁要空间

    建立起一个3D数字模型,每天旋转着观察，又将音箱放大器等都做成实体尺寸3D模型，像小朋友砌积木一样随意摆放，希望找出一个能说服自己的方案。

    几经考虑后决定这样做：向窗台要空间,向墙壁要空间!

    首先要做的是将窗台封掉一半来安放器材和侧环绕。

    另一侧环绕就只能向墙体借地方了。

    后墙的中央空调室内机用多层夹板封起来，两侧用垂直向下发射的吸顶喇叭作为后环绕。

器材选择

    前墙的下水道管道也包起来，下部延伸成幕的墙面。由于室内宽度只得2.84米，去掉两侧吸收扩散层后充其量只剩下2.7米，如果安装一张常规100寸16:9的投影幕之后，幕与侧墙的宽度只剩下20CM左右，摆放一只小型音箱都不容易，何况主人家不希望使用小型音箱呢。这种情况下，透声幕是不二的选择。使用透声幕的最大好处不仅是可以从容不迫地安排三只较大尺寸的LCR音箱，而且可以严格按照THX的规范摆法，将LCR音箱排列成同一水平线上，不但令声画结像力高度合一，而且扬声器的水平发散角更理想，形成的音场更加宽阔准确。

    但使用透声幕的不便之处是幕后需要一个较大的间隙来放置音箱，而这个房间的长度只有3.8米不到，占用太多的长度都有可能影响到投影机投距和最佳观赏距离。感谢科技给人们带来的便利性，这款带THX ULTRA 认证的入墙式喇叭亚特兰大 IWTS-20 LCR安装深度仅10CM不到，这意味着喇叭前面加装透声幕之后，SHARP Z3100在这个房间内仍然能投出100寸以上的大画面。

    工人师傅在忘我工作。

    前隔板内填充吸音面的作用并不是吸音，而是起到抑制大面积板材谐振的作用。一向比较反对视听室内使用薄石膏板，这种建材虽然价格低、施工易，但最可恶的地方是它会很贪婪地吸收低频能量，令低音炮的功率化为乌有，而且它的吸收量非常不好控制，因此别指望它能代替低频陷阱去吸收多余的驻波能量。双层夹板交错叠加的封装方法是值得信赖的，房间内吸收扩散的过程以前曾介绍过，这里不再重复。

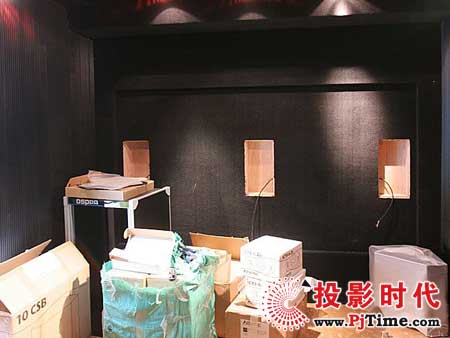

入墙喇叭安装 注重气密性

    光阴似箭、日月如梭，工人师傅完成了自己的份内事，该是俺上场了。

    加强气密性，革命无不胜.安装密闭式入墙喇叭的关键是后腔的气密性要做足工夫，引线的地方也要用胶浆密封，否则一旦漏气就会形成声短路，不但灵敏度下降，而且频率下限也达不到设计指标。

    看！多PL！多省空间！

    先别忙着自我陶醉，还有其他喇叭等着安装呢，盖上厂家提供的防尘罩后静静待命吧。

    后腔体也经过灌胶处理，气密性没问题，但稳妥起见还是用橡皮泥加上第二道防线。

    这种形式设计的喇叭在安装时要注意方向性，箭头所指的是屏幕的方向。

    装好后同样盖上厂家提供的防尘罩后静静待命。

    原以为后环绕ICTS-6.2e-S在安装上会比较麻烦，仔细观察之下，发现只要用螺丝刀轻轻向顺时针方向旋动，固定挂钩就会自动弹出，继续旋动就可以压紧面板了，很科学很人性化的设计。

    ICTS-6.2e-S的高音单元上有高频选择开关，+为补偿，-为衰减，中间为平直。

    左中右主箱IWTS-20的高、中频都有选择开关，可根据房间的频率响应特性来作补偿或衰减以得到自己所希望的音色效果。

器材摆放

    小空间内寸土必争，体积庞大的低音炮很难找到立足之地，这枚专为省空间而设计的墙角炮10CSB用在这里可谓再恰当不过，仅占用一个小小角落的同时却可以借助两侧墙体释放出深沉清脆的低频能量，声音从面板正下方的一条小缝隙里发出，即使在黑暗中走路不小心踢到它也不会踢坏喇叭单元。

    投影机的安装上遇到不少麻烦。投103寸时，SHARP Z3100镜头到幕的投距起码得3.1米,因此它只能贴后墙吊装，但这个位置的上方恰好是空调风口不能挂吊架，只好到超市里买回金属壁架和竹案板来DIY一个吊装平台。竹案板的质地异常坚硬，拧螺丝时手都拧出血泡来才勉强搞定它。

    一番辛苦后,回过头来看看自己的杰作。

    取下LCR音箱的防尘罩，轻轻将透声幕挂上，影院的感觉就呼之欲出了。

    越来越喜欢这种简洁的观赏环境：暗色调的背景衬托出一张雪白的银幕，没有任何突出物，没有任何干扰视线的杂光，就像一个被关在小黑屋内的人通过大窗口来观察外面五色缤纷的精彩世界，那种向往和投入是无法抑止的。

    信源和AV中心方面也是走超简洁的路子：一台PS3加一台天龙3808，却已经可以从CD到DVD到蓝光电影到游戏一网打尽，若将来有更多新器材加入，这个DSSPPA专业器材柜也能一一包容的。

    女俏一身素，男俏一身皂，一身黑色劲装的天龙3808颇具阳刚气息。

    虽然空间紧张，但为了完美演绎7.1系统的强劲包围感，沙发到后墙还是要保留一定距离的。

    这样一来，观赏点到屏幕的距离就缩短为2.853米了，根据THX建议，103寸画面计算出来的最佳观赏距离是3.13米，显然现在这个点是有点超前了，但实际观看了几部影片之后却没有觉得不适，反而在欣赏画面精美的蓝光电影时更加有临场感。

实际观赏效果

    《加勒比海盗2》的大锣大鼓非常震撼，墙角炮躲在后面发威，连软沙发也在抖个不停，大视角画面加上穿梭于四面八方的移动空间音效，谁会觉察到此时此刻自己正置身于一间狭窄局促的10平方米小房间内呢？

    最后，作为这套作品的核心，再来了解一下夏普SHARP的这款XV-Z3100投影机。

　　作为夏普2007年初推出的720P家用投影机，夏普XV-Z3100投影机采用0.65英寸DMD芯片和六段式5倍速色轮，分辨率为1280×720，采用双层虹膜结构提升显示效果，其亮度为1000流明，对比度达到6500:1，运行噪声为29dB。这款投影机内置照明和投影分别拥有独立的光圈的“电动双重Iris”，可利用遥控器变更光圈，可从高对比度/中等/高亮度共3个模式中选择合适的光圈。用户可以进行红/黄/绿/青/蓝/品红共6个系统的色调调整。

　　夏普XV-Z3100投影仪提供了一路HDMI数字接口、两路色差(RCA)、模拟RGB/色差兼用*1(D-Sub15pin)、S-Video*1、视频*1和RS-232C的控制端子等接口，完全能够满足一般家庭的娱乐需求。

    最为重要的是，作为一款短焦投影机，夏普XV-Z3100投影机在3米到3.5米的距离就可以投影出100英寸的画面，这对于房间面积较小的用户来说非常实用。

    点评：这套家庭影院系统可谓费尽心思，对每一处空间的利用都堪称独具匠心，器材的选择也恰到好处。尽管许多房子的面积大了，居室多了，但真正拥有大面积专用视听室的家庭并不多见。反而将这种常见的、容易被人忽略的小空间改造成家庭娱乐中心更实用，对于发烧友而言，这一方案非常具有参考价值。
