DIY投影机之首先要做好规划
DIY这个词相信很多朋友对它已经相当熟悉了，其实它是“Do It Yourself”的缩写，意思就是自己动手做一些自己非常喜欢的一些东西，即可以享受整个过程，又可以节省很多不必要的开支。而在投影机被广泛普及的今天，消费者对于投影机也有了更加深入的了解，那么您有没有想过自己DIY一个投影机呢？答案一定是肯定的。
今天就为广大网友们展示一下：一位资深的DIY网友“najera”和大家一起分享的他的DIY投影机的全部过程。这款机器的作者用了将近三个多月的时间，使用材料方面，一会大家从下面的图中也可以看到，其实都是一些非常简单的材料。值得一提的是，DIY的整个过程非常地详细，可以说是一部非常好地DIY教材。可能有些朋友已经等的有些不耐烦了吧，不要着急，还有一件事情要交待一下，那就是在DIY之前，首先要把需要的一些材料和细节都规划好，真正动起手来的时候才会一帆风顺。
下面赶紧一起来看DIY的全部过程吧。
机箱侧视图纸
机箱内部设计图
制作机箱的外壳
规划好了之后，心中应该有一个大概的印象。接下来的第二步就是开始做机箱。不过，也必须得先把机箱的大小以及各个部件的位置都设计好，为下一步的安装做好充足的准备。
投影机箱外壳安装风扇效果
投影机箱外壳拼接效果图
投影机箱外壳图详解图
投影机箱外壳图
投影机箱外壳图
其实机箱的内部设计还是比较简单的一个过程，但是在制作的过程中切割和钻孔的时候大家一定要认真的进行把握，免得造成后期返工或者根本不能使用的情况。
机箱内部细节制作
外壳已经制作完毕，下一步就是需要看看我们需要的小部件。可不要小看这些小玩意，可能某个小部件就直接影响你的画面显示效果，所以说在制作的过程中要尽量细心。
金卤灯
部件之二：液晶屏固定架。上图是固定液晶屏的固定架，通过螺丝可以对液晶屏进行固定，减少在使用的过程中画面的不稳定现象。
散热片
散热风扇
部件之四：散热风扇。在风扇的选择上，作者花费了25元购买了一块12cm静音风扇，保证了风扇在散热方面的稳定性。
部件之五：投影镜头。之后，就开始对镜头进行固定了。作者用了六个螺丝对投影镜头进行固定，非常稳定。
百叶窗和开关
部件之六：百叶窗和开关。此为作者购买的百叶窗，比预计的要大，要进行更改。电源开关则比较合适。
风扇
部件之七：小风扇。可能这会你还没有明白这个小风扇的用途，继续看下去就明白了。
机箱初步安装
制作完机箱，获得了一些小部件之后，作者就开始进行初步安装了。
金卤灯的安装
投影灯架
投影灯架采用的是三角固定方式，根据三角不变形原理，我们可以知道这样非常牢靠。
聚光镜和反光碗的制作
下面这部分可谓是DIY投影机中十分重要的一步，如果这方面做的不成功，成像质量将会与理想值差的较远。所以大家一定要看仔细了哦！
聚光镜和反光碗
聚光镜和反光碗
聚光镜和反光碗
聚光镜和反光碗
上面的聚光镜和反光碗作者已经制作的非常出色了，但是当他发现下面两样东西的时候灵光乍现，决定对自己的投影机部件进行加工。
六角螺丝
桌子踢脚护板
聚光镜和反光碗安装完毕
效果展示
机箱整体组装
这一步也是非常的重要，基本的准备工作已经做的差不多，下面就开始正式进行组装了。

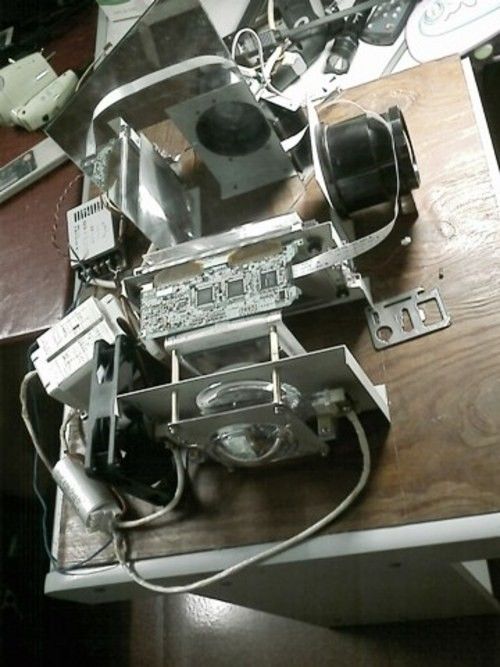

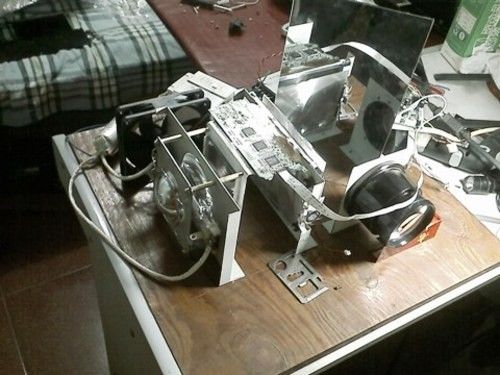

组装部件
组装部件
安装到机箱内部效果
初步组装效果（发现小风扇了吧）
大致成型
通风散热设备的制作与安装
有人可能要问了，这个百叶窗是干什么用的呀？可不能小看了这扇百叶窗，它不仅能够很好的进行通风散热，还能在一定程度上阻挡异物的进入，有效的保护机身内部。
百叶窗
安装之后效果
通风口
液晶屏和接口的安装制作
液晶屏架
将液晶屏进行安装
液晶屏安装完毕
制作接口

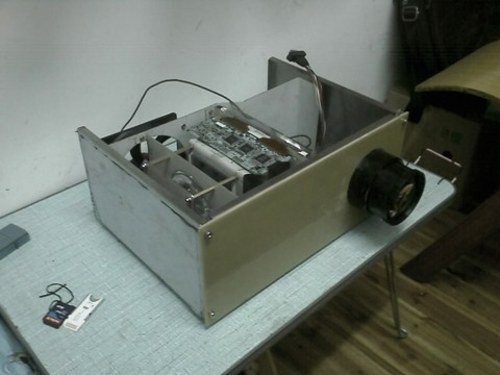

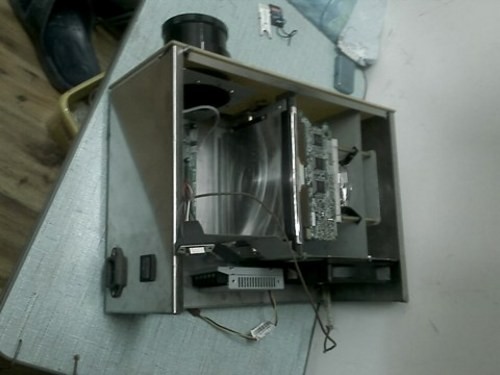

放入驱动板之后效果
整体机箱的DIY已基本完毕
基本成型
局部特写

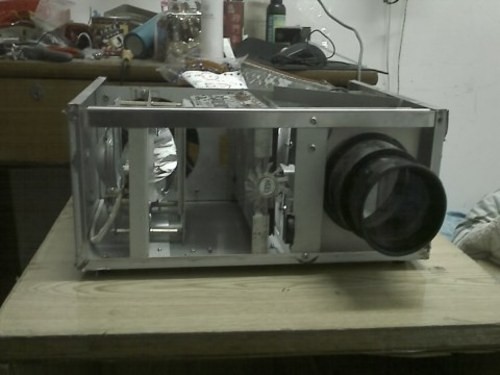

内部特写
初步定型

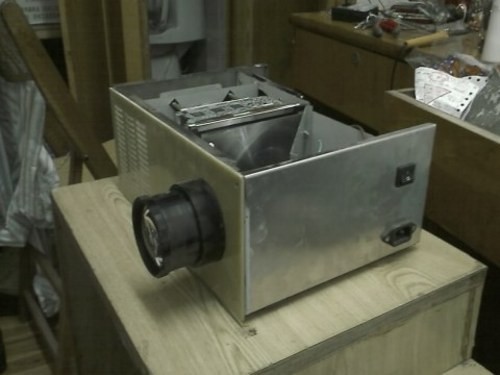

前视图
俯视图
大功告成
接上连线
有付出才会有回报，这句话的确不是假的
DIY投影机画面效果图赏
终于大功告成了，下面一起来欣赏一下作者的劳动成果吧。

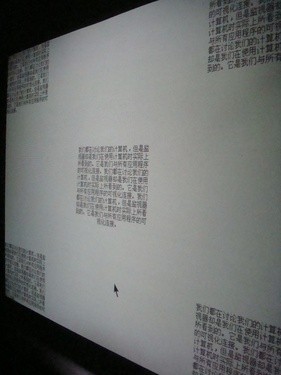

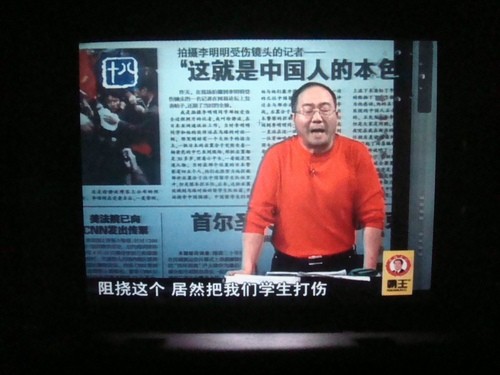

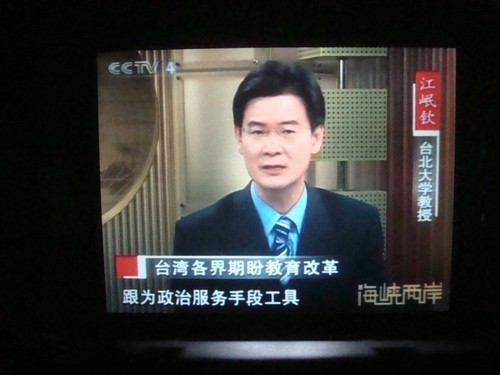

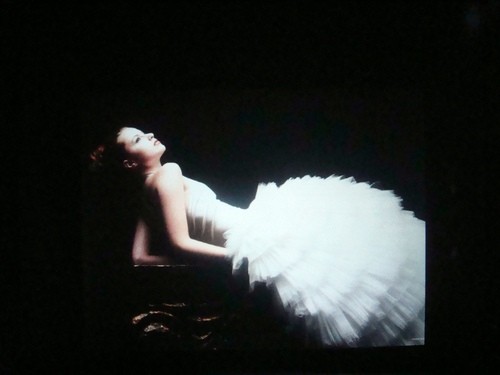

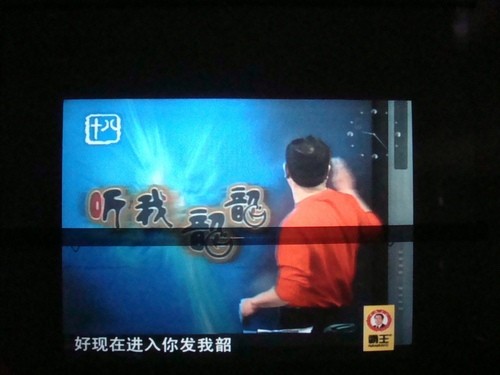

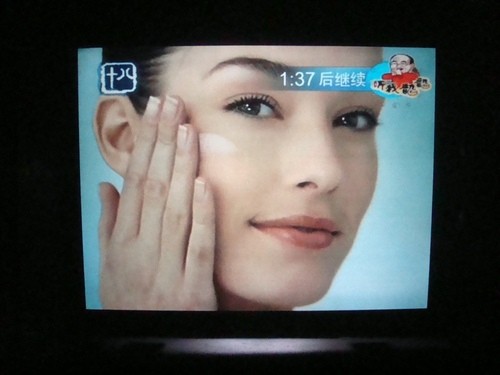

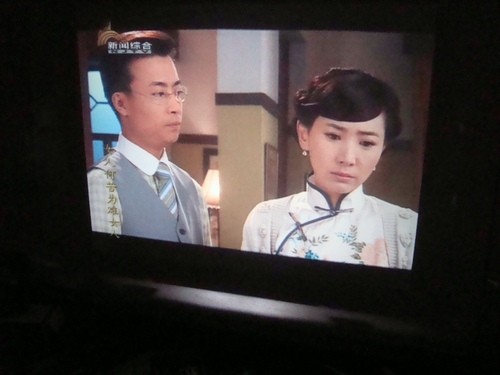

投影画面效果
投影画面效果
投影画面效果
投影画面效果
投影画面效果
投影画面效果
投影画面效果
投影画面效果
总结
投影画面效果
投影画面效果
投影画面效果
投影画面效果
投影画面效果
投影画面效果
投影画面效果
投影画面效果
总结
